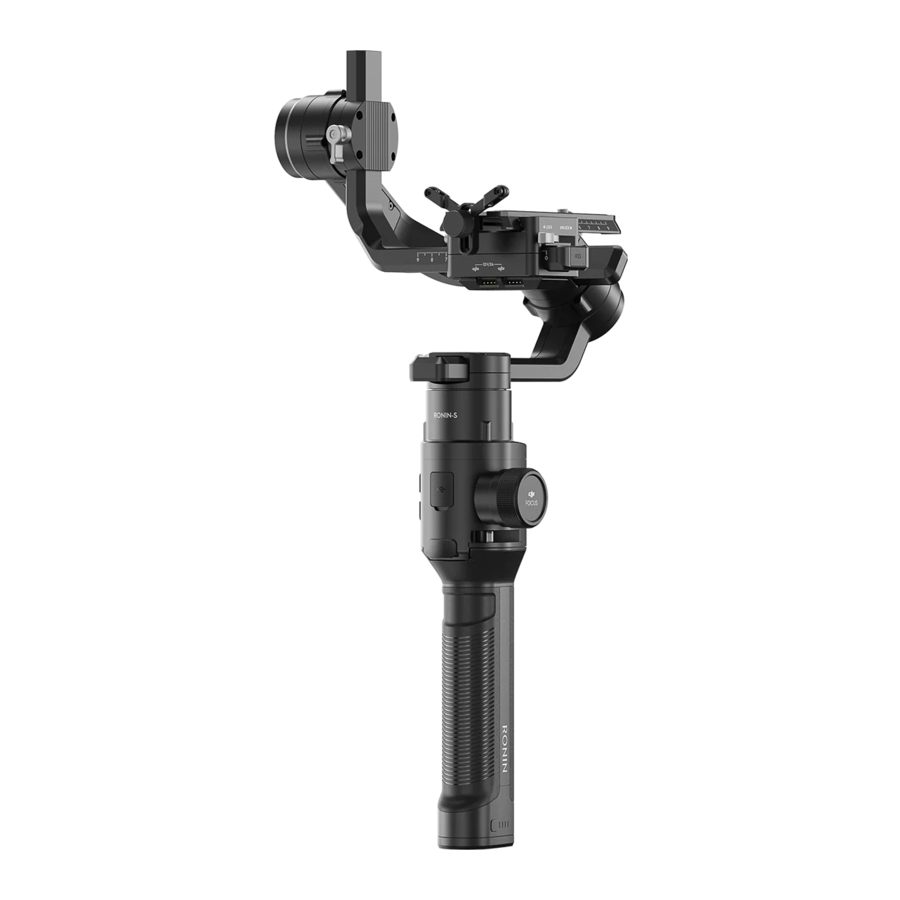

Ronin-S Overzicht

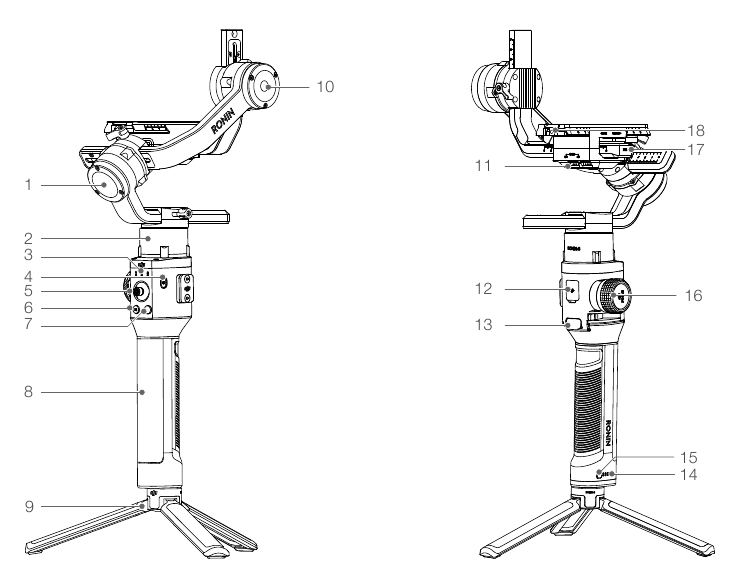

1. Rolmotor
2. Panmotor
3. Profiel LED-indicatoren
4. Aan/uit-knop
5. Joystick
6. M-knop
7. Camerabedieningsknop
8. Handgreep
9. Verlengde handgreep/statief

10. Kantelmotor
11. 12V/2A-stroompoort voor accessoires
12. USB-C-poort
13. Trigger
14. Batterij-niveau-indicatoren
15. Aan/uit-knop van de handgreep
16. Focuswiel
17. Camerabedieningspoort (RSS-poort)
18. Cameramontageplaat

Aan de slag

1. Download de mobiele app DJI RONIN^TM en bekijk de tutorials.
   Zoek naar "Ronin" in de App Store of Google Play en volg de instructies om de app te installeren. Bekijk de tutorials op de officiële DJI-website.
   https://www.dji.com/ronin-s
   Ronin-app

2. Laad de batterij op.
   Laad de handgreep op met behulp van de USB-voedingsadapter en USB-C-kabel die is meegeleverd door verbinding te maken met de USB-C-poort op de gimbal. Druk eenmaal op de aan/uit-knop van de handgreep om de handgreep in te schakelen en houd vervolgens de aan/uit-knop van de gimbal ingedrukt om de gimbal in te schakelen.
   Oplaadtijd: ca. 2 uur en 15 minuten



De handgreep monteren

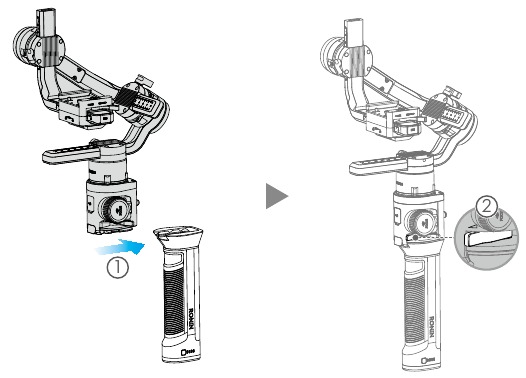

Bevestig de gimbal aan de handgreep door deze in de zwaluwstaartmontage te schuiven. Schakel de hendel naar de vergrendelde positie.

• De stroom-/datapoorten en connectoren van de Ronin-S zijn niet waterdicht. Zorg ervoor dat u ze tijdens gebruik beschermt tegen schadelijk stof en water om schade te voorkomen.

De verlengde handgreep bevestigen

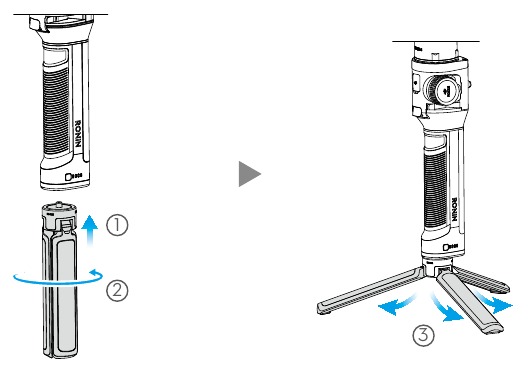

Om de meegeleverde verlengde handgreep aan de gimbal te bevestigen, schakelt u de veiligheidsvergrendeling naar de vergrendelde positie en vouwt u deze uit zoals weergegeven.

De camera monteren

Zorg ervoor dat de camera van tevoren is voorbereid voordat u de camera monteert. Verwijder de lensdop en zorg ervoor dat de batterij en geheugenkaart van de camera al zijn geplaatst.

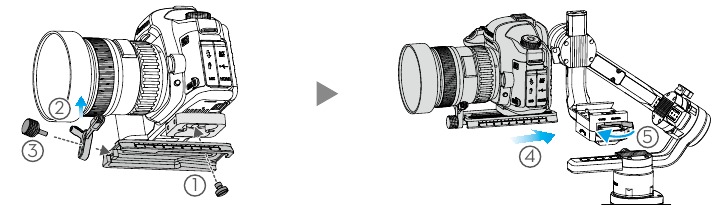

1. Bevestig de stijgplaat* aan de onderkant van de camera met een platte schroevendraaier of munt.
   * Monteer indien nodig de stijgplaat.


2. Bevestig de camera zwaluwstaartplaat en lenssteun*.
3. Schuif de camera op de cameramontagebasis. Wanneer een ruw evenwicht van voor naar achter is bereikt, schakelt u de hendel naar de vergrendelde positie nadat de veiligheidsvergrendeling is ingeschakeld.

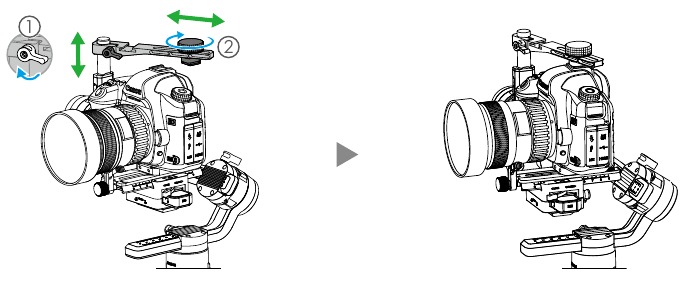

4. Het wordt aanbevolen om de camera te monteren met behulp van de bovenste flitsschoenbeugel bij het monteren van de gimbal op een auto of bij het fotograferen in omgevingen waar met hoge snelheden wordt gereisd en waar windkrachten de gimbalstabiliteit kunnen beïnvloeden. De bovenste flitsschoenbeugel wordt apart verkocht. De installatie wordt hieronder weergegeven.


Balanceren

1. De verticale kanteling in evenwicht brengen

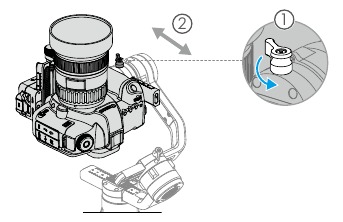

   1. Draai de kantelas zodat de cameralens naar boven wijst. Houd de kantelas vast om ervoor te zorgen dat de rolas horizontaal blijft en controleer of de camera boven- of onderzwaar is.
   2. Draai de knop los op de kantelmotor en pas de camerabalans aan totdat de camera stil blijft zonder deze omhoog of omlaag te kantelen.
   3. Draai de knop vast.

* Gebruik voor de beste resultaten tijdens de installatie waar mogelijk de lenssteun.

2. De diepte voor de kantelas in evenwicht brengen

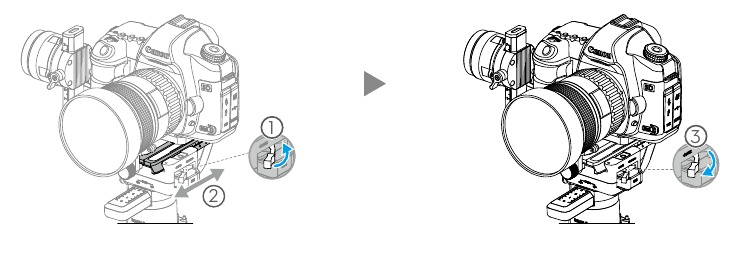

   1. Draai de kantelas zodat de cameralens naar voren wijst. Houd de kantelmotor vast om te controleren of de camera boven- of onderzwaar is.
   2. Schakel de hendel naar de ontgrendelde positie. Pas de camerabalans aan totdat de camera stil blijft bij het draaien van de kantelas 45° omhoog of omlaag.
   3. Schakel de hendel naar de vergrendelde positie.

3. De rolas in evenwicht brengen

   1. Laat de kantelmotor los om de richting te controleren waarin de motor zwenkt.

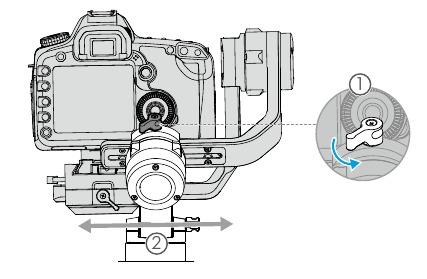

   2. Draai de rolas-knop los en pas de camerabalans aan totdat de camera stil blijft. Als de aanpassing op deze as te stijf is, kunt u proberen het gewicht op de rolmotor te verlichten door ofwel het cameraplatform op te tillen tijdens het maken van een aanpassing, ofwel de gimbal een beetje terug te kantelen totdat de rolarm parallel aan de grond loopt.
   3. Draai de knop vast.

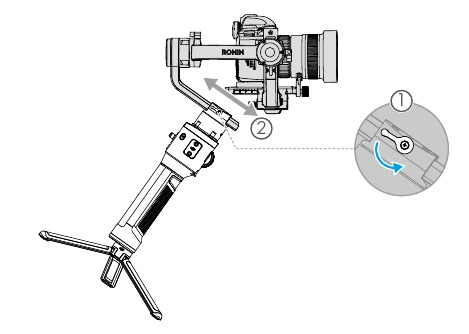

4. De pan-as in evenwicht brengen

   1. Pak de handgreep vast, kantel de Ronin-S zijwaarts en controleer op beweging langs de pan-as.
   2. Draai de knop los op de panmotor. Pas de camerabalans aan toedat de camera stil blijft bij het draaien van de pan-as 45° terwijl u de handgreep optilt.
   3. Draai de knop vast.

Ronin-S activeren

Zorg ervoor dat de camera in evenwicht is voordat u de Ronin-S inschakelt. Schakel de Ronin-S niet in zonder een uitgebalanceerde belasting, omdat dit de gimbalmotoren kan beschadigen.

1. Druk eenmaal op de aan/uit-knop om de handgreep in te schakelen en houd vervolgens de aan/uit-knop van de gimbal ingedrukt om de gimbal in te schakelen.
2. Schakel Bluetooth in op uw mobiele apparaat en start de Ronin-app. Selecteer Ronin-S en voer het standaard Bluetooth-wachtwoord 12345678 in zodra het is gedetecteerd.
3. Zorg ervoor dat u verbinding hebt met internet en volg de instructies op het scherm om Ronin-S voor de eerste keer te activeren.
4. Na activering dubbeltikt u op de aan/uit-knop van de gimbal om de motoren in te schakelen voordat u verdergaat.

Bediening

1. Automatisch afstemmen: start de Ronin-app, ga naar de pagina Motor en selecteer Automatisch afstemmen. U kunt ook de M-knop en de trigger van de Ronin-S vier seconden tegelijkertijd ingedrukt houden om het automatisch afstemmen te starten. Stijfheid kan handmatig worden aangepast. Sterkte, Filter en Controle zijn geavanceerde instellingen PRO en mogen alleen worden aangepast als ze goed worden begrepen.
2. Ga naar de SmoothTrack-pagina om de waarden voor Snelheid, Dode zone en Versnelling voor de pan-, kantel- en rolassen aan te passen. Er zijn standaard 3 profielen - langzaam, gemiddeld en hoge snelheid - die u kunt selecteren door op Sign In Login de M-knop te tikken, waardoor u de meest geschikte instelling voor uw opnamescenario Sign Up Sign In hebt. Tik op de M-knop en houd deze vast om de sportmodus te activeren.
3. Ga naar de pagina Bedieningsinstellingen om de parameters voor de pan-, kantel- en rolassen aan te passen. De joystick is al standaard ingesteld: duw de joystick omhoog of omlaag om de beweging van de kantelas te regelen en duw deze naar links of rechts om de beweging van de pan-as te regelen.
4. De camerabedieningsknop geeft toegang tot verschillende functies, afhankelijk van het cameramodel (een camerabedieningskabelverbinding is vereist):
   1. Druk halverwege in om automatisch scherp te stellen, net als bij de ontspanknop op de meeste DSLR-camera's.
   2. Druk eenmaal om de opname te starten/stoppen. Houd ingedrukt om een foto te maken. Raadpleeg de productpagina Ronin-S (www.dji.com/ronin-s) voor de meest recente lijst met camera's die compatibel zijn.
5. Trigger: Houd de trigger ingedrukt om de vergrendelingsmodus te activeren. Druk tweemaal om de gimbal opnieuw te centreren. Druk driemaal om de gimbal 180° te draaien, zodat de camera naar u is gericht.
6. Focuswiel: draai het focuswiel om de focus te regelen voor ondersteunde cameramodellen. Raadpleeg de gebruikershandleiding voor meer informatie.

Specificaties

Gewicht Ca. 3,3 lb (alleen gimbal)
Ca. 4,1 lb (inclusief gimbal en handgreep)
Afmetingen Ca. 202×185×486 mm
Ingangsvermogen Model: RB1-2400mAh-14.4V
Type: 18650 LiPo
Capaciteit: 2400 mAh
Energie: 34,56 Wh
Werkstroom Statische stroom: 0,16 A
Bluetooth-werkfrequentie 2,4 tot 2,48 GHz
Bluetooth-zendvermogen 0 dBm
Bedrijfstemperatuur -4° tot 113°F (-20° tot 45°C)

※Deze inhoud kan zonder voorafgaande kennisgeving worden gewijzigd.
