Marshall JCM800 2203 Handleiding
SPECIFICATIES

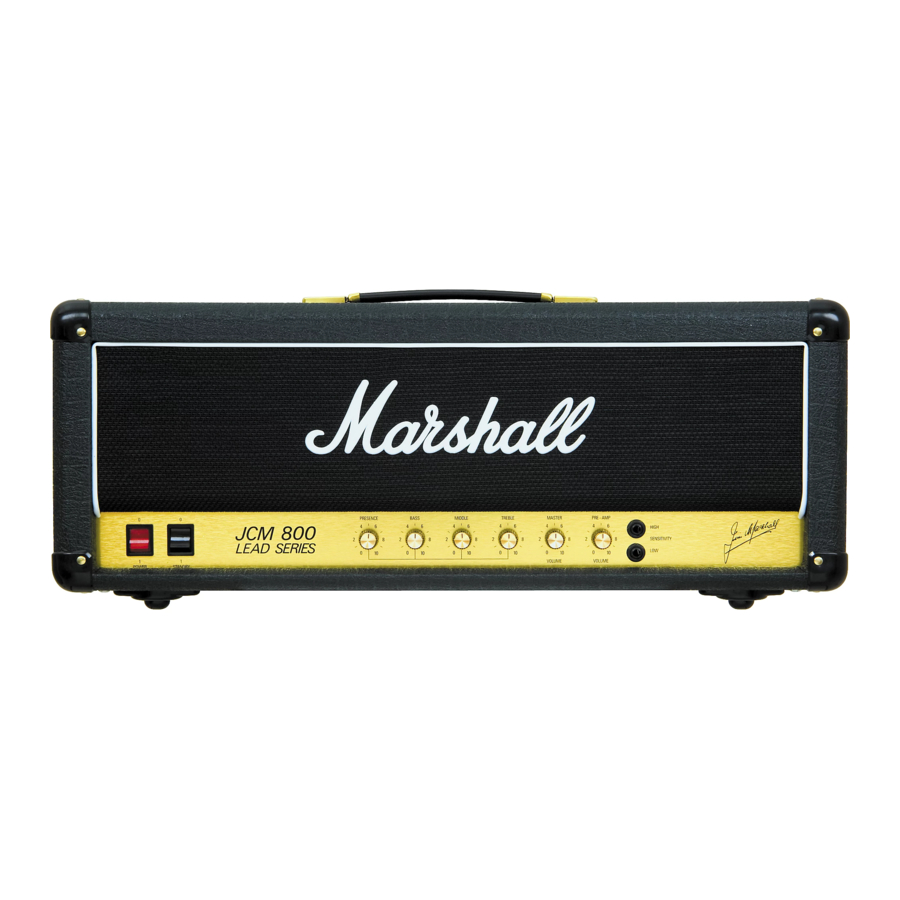

De JCM 800-serie is misschien wel een van de meest succesvolle series in de geschiedenis van Marshall. Hij is direct herkenbaar aan zowel de volle, rijke cleans als de gedreven, agressieve tonen. Hij beschikt over een mastervolume, veelzijdige EQ-instellingen, waaronder een presence-regelaar, en een preamp-volumeregelaar. Deze heruitgave heeft ook een extra effectenloop en DI-uitgang.
| Vermogen | 100W |
| Buizen | 2 x ECC83, 1 x ECC83 (fasesplitser) en 4 x EL34 |
| Kanalen | Enkel kanaal met 2 aparte ingangen |
| Equalisatie | Treble, middle, bass en presence |
| Uitgangen | 2 x 1/4" jack speaker outputs, selectable 16Ω / 8Ω / 4Ω load (2 x 1/4" jack luidsprekeruitgangen, selecteerbare 16Ω / 8Ω / 4Ω belasting) |
| Effecten | Serial, switchable send/ return (Serieel, schakelbare send/return) |
| Gewicht | 20.5kg |
| Breedte | 740mm |
| Hoogte | 350mm |
| Diepte | 210mm |

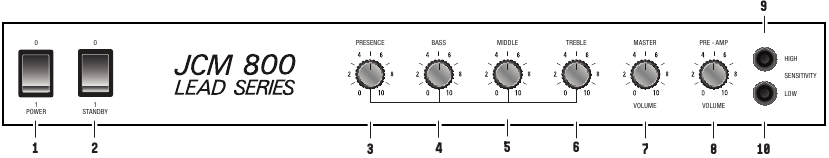

FUNCTIES VOORPANEEL
- POWER SWITCH
Schakelt de versterker in en uit. - STANDBY SWITCH
De stand-byschakelaar wordt in combinatie met de aan/uit-schakelaar gebruikt om de versterker voor gebruik 'op te warmen'.
Schakel altijd twee minuten de stroom in voordat u de stand-byschakelaar in de '1'-stand zet.
De stand-byschakelaar moet tijdens pauzes in optredens in de '0'-stand worden gezet in plaats van de versterker op vol vermogen te laten staan. - PRESENCE
Past de hoge frequenties van de eindversterker aan. Het verhogen van de hoge frequenties voegt meer beet toe aan uw geluid. - BASS
Past de lage frequenties van de versterker aan. Het voegt bottom-end en diepte toe aan uw geluid. - MIDDLE
Past de middenfrequenties van de versterker aan, waardoor je alles krijgt van uitgeholde middentonen tot een vet en vol geluid. - TREBLE
Pas de bovenste frequenties van de versterker aan. Uw toon wordt helderder naarmate deze hoger wordt gezet. - MASTER VOLUME
Past het uitgangsvolume van de versterker aan. - PREAMP VOLUME
Dit regelt het ingangsversterkingsniveau van de voorversterker. Hiermee kunt u de versterker oversturen om vervorming te creëren. - HIGH INPUT
Gitaaringang met hoge gevoeligheid. Deze ingang geeft een hogere versterkingsrespons (minder headroom, meer vervorming). - LOW INPUT
Gitaaringang met lage gevoeligheid. Deze ingang geeft een lagere versterkingsrespons (meer headroom, minder vervorming).
Opmerking: het kan zijn dat u wilt kiezen welk ingangskanaal u gebruikt om het uitgangssignaal van uw gitaar aan te vullen. Gitaren met een hoge output ('heter') kunnen bijvoorbeeld profiteren van de extra headroom in de lage ingang. Omgekeerd kunnen gitaren met een lagere output profiteren van de extra versterking in het hoge ingangskanaal.

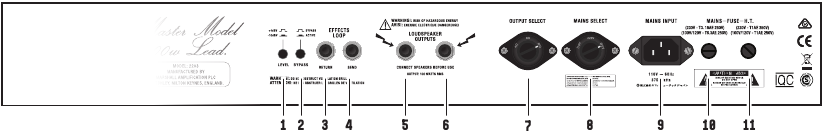

FUNCTIES ACHTERPANEEL
- EFFECTS LOOP LEVEL
Kies tussen de twee verschillende loopniveaus om overeen te komen met het type effect(en) dat is aangesloten op de effectenloop. Het hogere niveau (+4dBu: switch 'out' (schakelaar 'uit')) is geschikt voor rackprocessors en het lagere niveau (-10dBV: switch 'in' (schakelaar 'in')) is geschikt voor vloerpedalen. - EFFECTS LOOP BYPASS
Activeert/deactiveert de effectenloop. De effectenloop wordt ingeschakeld wanneer de schakelaar naar binnen wordt gedrukt. - EFFECTS LOOP RETURN
Stuurt het signaal terug van de effectenloop of randapparatuur. - EFFECTS LOOP SEND
Stuurt het signaal naar de effectenloop/randapparatuur. - SPEAKER OUTPUT
Sluit hier een of twee luidsprekerkasten aan met behulp van 1/4" jack luidsprekerkabels. - SPEAKER OUTPUT
Zorg er altijd voor dat de impedantieschakelaar is ingesteld op de juiste impedantie voor de belasting van uw opstelling (luidsprekerkasten). Gebruik deze versterker nooit zonder luidspreker of belasting.
- OUTPUT IMPEDANCE SELECTOR
Stem de output van de versterker af op de belastingimpedantie. Zorg ervoor dat de versterker volledig is uitgeschakeld voordat u aan de selector draait.
De op de versterker geselecteerde impedantie moet overeenkomen met de totale impedantie van de gebruikte luidsprekerkasten. Gebruikelijke opstellingen zijn:- Als de versterker op een enkele 16Ω-cabine draait, moet de selector op 16Ω worden ingesteld.
- Als je op twee 16Ω-cabines draait, moet de selector op 8Ω worden ingesteld.
- Als je op twee 8Ω-cabines draait, moet de selector op 4Ω worden ingesteld.
Het niet naleven van deze punten zal schade aan de versterker veroorzaken.
- MAINS SELECTOR
Stem de nettransformatorspanning van de versterker af op de inkomende netspanning.
De netselector moet worden ingesteld op de spanning van de netvoeding.
Uw versterker moet volledig zijn uitgeschakeld voordat aan de selector wordt gedraaid.
Opmerking: voor aanpassing van 230/220V naar 110V of omgekeerd moet de hoofdzekering worden vervangen door de overeenkomstige waarde, zoals beschreven op het achterpaneel. - POWER INLET
Het meegeleverde netsnoer wordt hier aangesloten. - MAINS FUSE
De juiste waarde van de hoofdzekering staat aangegeven op het achterpaneel. - H.T. FUSE
De juiste waarde van de H.T.-zekering staat aangegeven op het achterpaneel.
VEILIGHEIDSINSTRUCTIES
Lees deze handleiding zorgvuldig door voordat u de stekker in het stopcontact steekt. Volg alle instructies en neem alle waarschuwingen in acht.
NETVOEDING EN UITGANGSIMPEDANTIE
Uw versterker kan worden gebruikt met een van de drie verschillende netvoedingsinstellingen: 110V, 220V of 230V. U moet de netselector instellen in overeenstemming met uw netvoeding. Controleer ook de waarde en het type van de aangebrachte hoofdzekering.
Voor elk van de bovenstaande instellingen staan de juiste waarde en het type van de hoofdzekering vermeld op het achterpaneel van uw versterker. Probeer nooit een zekering te omzeilen of een zekering met de verkeerde waarde of het verkeerde type te plaatsen.
De impedantieschakelaar moet worden ingesteld op de totale impedantie van de gebruikte luidsprekerkasten (of belasting).
Als u twijfelt over uw netvoeding of de impedantie van luidsprekerkasten, vraag dan hulp aan een gekwalificeerde technicus - uw Marshall-dealer kan u hierbij helpen.
uw versterker moet worden uitgeschakeld en losgekoppeld van de netvoeding voordat u:
- de netselector wijzigen voor een andere instelling; en/of
- een zekering controleren en/of vervangen; en/of
- de impedantieschakelaar wijzigen voor een andere instelling.
Het niet naleven van een van de bovenstaande punten kan uw versterker beschadigen.
BELANGRIJKE INSTELLINGSINFORMATIE
- Stel de impedantieschakelaar in op de impedantie van de gecombineerde belasting van de luidsprekerkasten die u gaat gebruiken.
- Sluit een of twee luidsprekerkasten aan op de luidsprekeruitgangen.
Het niet doen van het bovenstaande kan uw versterker beschadigen. Zorg er bij het aansluiten van een luidspreker voor dat u een goede luidsprekerkabel gebruikt. Gebruik hiervoor nooit een afgeschermde gitaarkabel.
- Zorg ervoor dat zowel de aan/uit-schakelaar als de stand-byschakelaar in de uit-stand staan.
- Sluit eerst het meegeleverde netsnoer (stroom) aan op de stroomingang op het achterpaneel en vervolgens op een stopcontact.
- Zorg ervoor dat alle master-, volume- en/of uitgangsniveauregelaars op het voorpaneel op nul staan.
- Sluit uw gitaar aan op een van de ingangen op het voorpaneel.
- Zet de aan/uit-schakelaar aan en wacht een paar minuten.
- Zet de stand-byschakelaar aan.
- Zet het volume op het gewenste niveau en je bent klaar om te spelen.
UW APPARATUUR VERVOEREN
Zorg ervoor dat uw versterker is uitgeschakeld, is losgekoppeld van de netvoeding en dat alle verwijderbare kabels zijn losgekoppeld van uw apparatuur voordat u deze probeert te verplaatsen.
Verplaats de versterker alleen. Probeer hem niet te verplaatsen terwijl hij bovenop een kast of andere apparatuur is gestapeld.
