Marshall 1974X handleiding

SPECIFICATIES

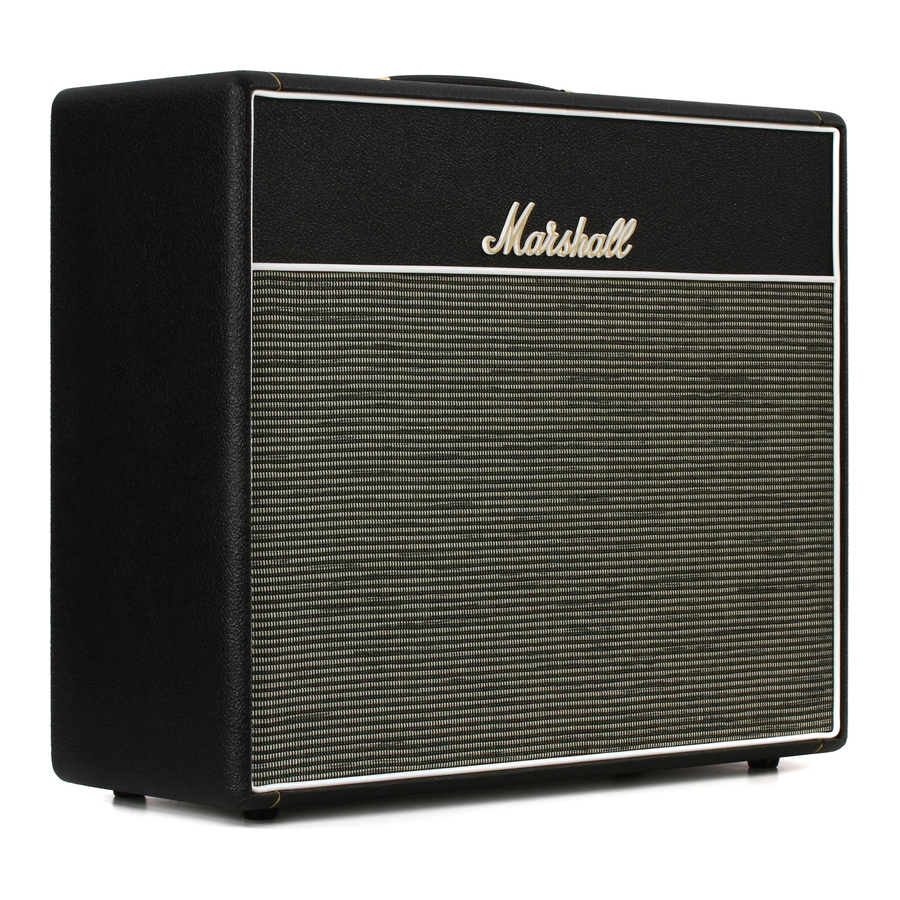

De 18W 1974X is een heruitgave van de 1974 die tussen 1966 en 1968 werd geproduceerd. Net als het origineel is de 1974X buisgestuurd en zorgvuldig met de hand bedraad in het Verenigd Koninkrijk. De Celestion G12M-20 Greenback is 'verouderd' om zo dicht mogelijk bij dat vintage, ingespeelde geluid van het origineel te komen.

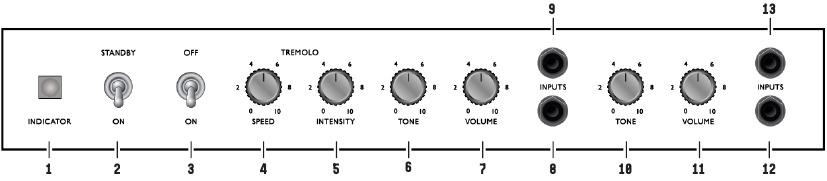

FUNCTIES VAN HET VOORPANEEL

1. INDICATOR
   De stroomindicator licht op wanneer de netvoeding van de versterker is ingeschakeld.
2. STANDBY-SCHAKELAAR
   De standby-schakelaar wordt in combinatie met de aan/uit-schakelaar gebruikt om de versterker voor gebruik 'op te warmen'.
   Schakel altijd de stroom twee minuten in voordat u de standby-schakelaar in de 'aan'-stand zet.
   De standby-schakelaar moet tijdens pauzes in optredens op de 'uit'-stand worden gezet in plaats van de versterker op vol vermogen te laten staan.
3. AAN/UIT-SCHAKELAAR
   Schakelt de versterker in en uit.
4. SNELHEID
   Regelt de snelheid waarmee het tremolo-effect oscilleert.
5. INTENSITEIT
   Regelt de diepte van de oscillatie van het tremolo-effect.
   Opmerking: tremolo werkt alleen bij het spelen via kanaal 2.
6. TOONREGELING (KANAAL 2)
   Past het toonkarakter van kanaal 2 aan. Het met de klok mee draaien van deze regelaar verhoogt de hoeveelheid hoge frequenties (hoge tonen) in het geluid.
   VOLUME REGELING (KANAAL 2)
   Regelt het volume van kanaal 2.

8 & 9. INGANGEN KANAAL 2
Dit zijn de gitaaringangen voor kanaal 2. De bovenste is de 'hoge gevoeligheid'-ingang voor dit kanaal. De onderste is de 'lage gevoeligheid'-ingang (6dB lager).

10. TOONREGELING (KANAAL 1)
    Dit regelt het toonkarakter van kanaal 1. Het met de klok mee draaien van de toonregeling verhoogt de hoeveelheid hoge frequenties (hoge tonen) in het geluid.
11. VOLUME REGELING (KANAAL 1)
    Regelt het volume voor kanaal 1.

12 & 13. INGANGEN KANAAL 1
Dit zijn de gitaaringangen voor dit kanaal en beide zijn identiek.
Opmerking: sommige gitaristen geven er de voorkeur aan om de twee kanalen te combineren door een gitaar aan te sluiten op de bovenste (hoge gevoeligheid) ingang van het Tremolo-kanaal en een korte, afgeschermde gitaarkabel van de onderste (lage gevoeligheid) ingang van het Tremolo-kanaal naar een van de twee identieke ingangen van kanaal 1 te laten lopen. Het Tremolo-kanaal moet als het primaire kanaal worden gebruikt.

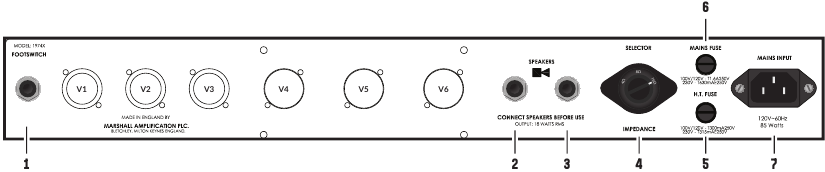

FUNCTIES ACHTERPANEEL

1. TREMOLO VOETSCHAKELAAR JACK
   Hier wordt de meegeleverde Tremolo aan/uit-voetschakelaar aangesloten.

2 & 3. SPEAKERUITGANGEN
Sluit hier een of twee speakerkasten aan met behulp van 1/4" jack speakerkabels.

Zorg er altijd voor dat de uitgangsimpedantieschakelaar is ingesteld op de juiste impedantie voor de belasting van uw setup (speakerkasten). Gebruik deze versterker nooit zonder speaker of belasting.

4. UITGANGSIMPEDANTIE SELECTOR
   Stem de uitgang van de versterker af op de belastingsimpedantie. Zorg ervoor dat de versterker volledig is uitgeschakeld voordat u de selector draait.
   De geselecteerde impedantie op de versterker moet overeenkomen met de totale impedantie van de interne speaker of externe speakerkast(en) die worden gebruikt.
   • Als alleen de interne speaker van de combo wordt gebruikt, moet de impedantieschakelaar op 16Ω worden ingesteld.
   • Als een extra 16Ω extension speakerkast wordt gebruikt in combinatie met de interne speaker, moet de impedantieschakelaar op 8Ω worden ingesteld.

Opmerking: een extension speakerkast met een impedantie van minder dan 16Ω mag niet worden gebruikt in combinatie met de interne speaker.

Het niet naleven van deze punten kan leiden tot schade aan de versterker.

5. NETZEKERING
   De juiste waarde van de netzekering staat vermeld op het achterpaneel.
6. H.T. ZEKERING
   De juiste waarde van de H.T.-zekering staat vermeld op het achterpaneel.
7. STROOMINGANG
   De meegeleverde netvoedingskabel wordt hier aangesloten. De nominale ingangsspanning waarvoor uw versterker is gebouwd, staat op het achterpaneel.

VEILIGHEIDSINSTRUCTIES

Lees deze handleiding zorgvuldig door voordat u de stekker in het stopcontact steekt. Volg alle instructies en neem alle waarschuwingen in acht.

Raadpleeg de volledige details in een apart informatieblad met belangrijke veiligheidsinstructies (documentnummer CATS-00158).

NETVOEDING EN UITGANGSIMPEDANTIE

De specifieke nominale ingangsspanning waarvoor uw versterker is gefabriceerd, staat vermeld op het achterpaneel van de versterker. Uw versterker wordt geleverd met een afneembare netvoedingskabel die moet worden aangesloten op de netvoedingsingang op het achterpaneel van de versterker.
De juiste waarde en het juiste type netzekering staat vermeld op het achterpaneel van de versterker. Probeer nooit de zekering te omzeilen of er een met de verkeerde waarde of het verkeerde type in te plaatsen.
De uitgangsimpedantieschakelaar moet worden ingesteld op de totale impedantie van de speakerkast(en) (of belasting) die wordt gebruikt.
Als u twijfelt over uw netvoeding of de impedantie van speakerkast(en), vraag dan hulp aan een gekwalificeerde monteur - uw Marshall-dealer kan u hierbij helpen.

Uw versterker moet worden uitgeschakeld en losgekoppeld van de netvoeding voordat u:

• een zekering controleert en/of vervangt; en/of
• de uitgangsschakelaar wijzigt voor een andere instelling.

Het niet naleven van een van de bovenstaande punten kan uw versterker beschadigen.

BELANGRIJKE INFORMATIE OVER DE INSTALLATIE

1. Stel de uitgangsimpedantieschakelaar in op de impedantie van de gecombineerde belasting van de speakerkast(en) die u gaat gebruiken.
2. Controleer of de interne speaker en/of extension kasten die u wilt gebruiken correct zijn aangesloten op de speakeruitgangen.
   Opmerking: Er zijn twee parallelle speakeruitgang jack sockets voorzien voor aansluiting op de interne speaker en/of een externe belasting, b.v. speaker extension kast(en). De versterker wordt geleverd met de interne speaker aangesloten op een van de speakeruitgang jack sockets. Meer informatie over impedantie is verderop in deze handleiding te vinden.

   Het niet doen van het bovenstaande kan uw versterker beschadigen. Zorg er bij het aansluiten van een speakerkast voor dat u een goede speakerkabel gebruikt. Gebruik hiervoor nooit een afgeschermde gitaarkabel.
3. Zorg ervoor dat zowel de aan/uit-schakelaar als de standby-schakelaar op de uit-stand staan.
4. Sluit eerst de meegeleverde netvoedingskabel aan op de stroomingang op het achterpaneel en vervolgens op een stopcontact.
5. Zorg ervoor dat alle master-, volume- en/of uitgangsniveauregelaars op het voorpaneel op nul staan.
6. Sluit uw gitaar aan op een van de ingangen op het voorpaneel.
7. Zet de aan/uit-schakelaar aan en wacht een paar minuten.
8. Zet de standby-schakelaar aan.
9. Zet het volume op uw gewenste niveau en u bent klaar om te spelen.

UW APPARATUUR VERVOEREN

Zorg ervoor dat uw versterker is uitgeschakeld, losgekoppeld van de netvoeding en dat alle verwijderbare kabels zijn losgekoppeld van uw apparatuur voordat u deze probeert te verplaatsen. Verplaats de versterker alleen. Probeer hem niet te verplaatsen terwijl hij op een kast of andere apparatuur is gestapeld.
