Marshall STUDIO CLASSIC SC20H / SC20C Handleiding

SPECIFICATIE

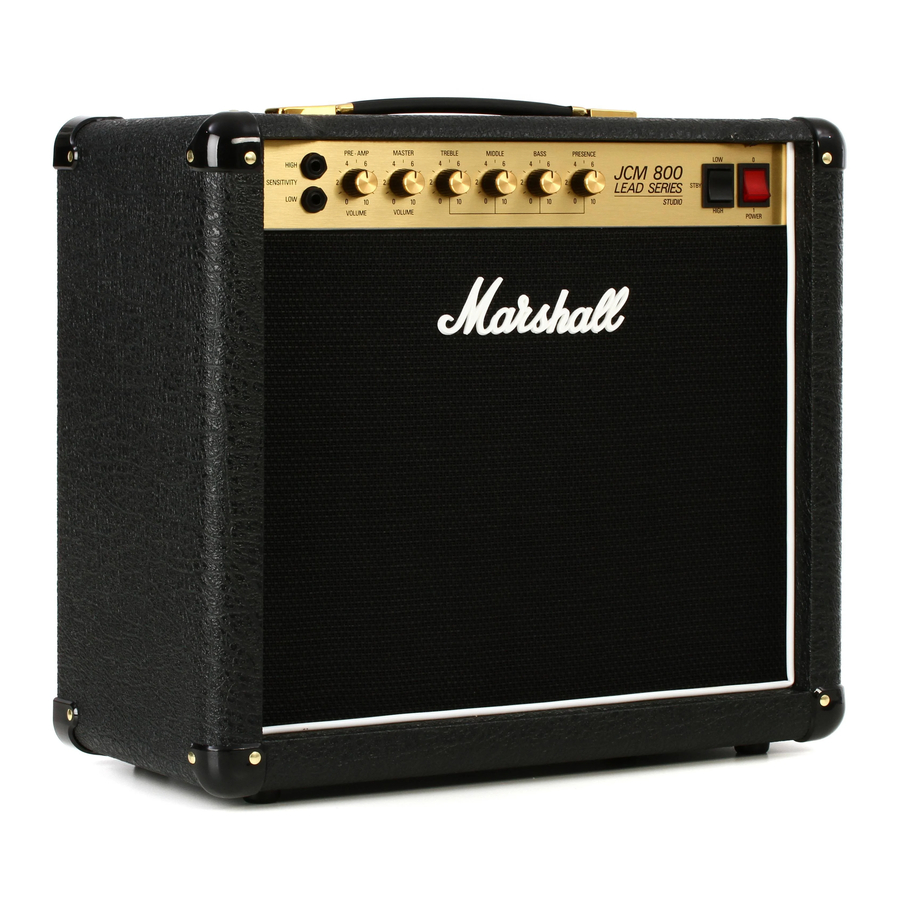

Geïnspireerd door misschien wel een van de meest succesvolle gitaarversterkers in de geschiedenis van Marshall, de JCM800 2203. De Studio Classic levert het volledige spectrum van JCM800 2203-klanken, van rijke en volle cleans tot zwaardere, gedreven agressieve geluiden in een draagbaar formaat.

SC20H

SC20C

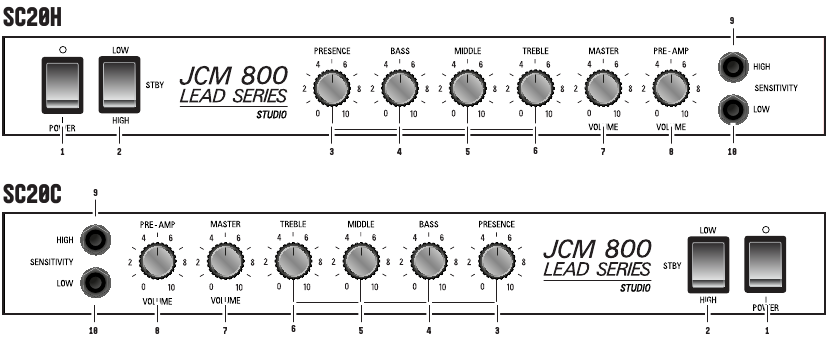

FUNCTIES VOORPANEEL

1. AAN/UIT-SCHAKELAAR
   Hiermee wordt de versterker in- en uitgeschakeld. Hij licht rood op wanneer het apparaat is ingeschakeld.
2. STANDBY-SCHAKELAAR
   Het vermogen van het apparaat is in de modus met laag vermogen (5W) wanneer ingesteld op laag, in de middelste positie is het ingesteld op standby en wanneer ingesteld op hoog vermogen, werkt het apparaat op vol vermogen (20W).
   Standby-modus: deze moet worden gebruikt tijdens pauzes in optredens, in plaats van de versterker op vol vermogen te laten staan. Zet altijd twee minuten van tevoren de stroom aan voordat u de standby-schakelaar gebruikt.
3. PRESENCE
   Past de hoge frequenties van de eindversterker aan. Het verhogen van de hoge frequenties geeft meer beet aan uw geluid.
4. BASS
   Past de lage frequenties van de versterker aan. Het voegt bas en diepte toe aan uw geluid.
5. MIDDLE
   Past de middenfrequenties van de versterker aan. Geeft u alles van een vet en vol geluid tot een agressieve klank.
6. TREBLE
   Past de bovenste frequenties van de versterker aan. Uw klank wordt helderder naarmate deze hoger wordt gezet.
7. MASTER VOLUME
   Past het uitgangsvolume van de versterker aan.
8. PREAMP VOLUME
   Dit regelt de overdrive in de voorversterker. De ingangsversterking en het vervormingsniveau van de versterker worden hiermee geregeld.
9. HIGH INPUT
   Gitaaringang met hoge gevoeligheid.
10. LOW INPUT
    Gitaaringang met lage gevoeligheid.

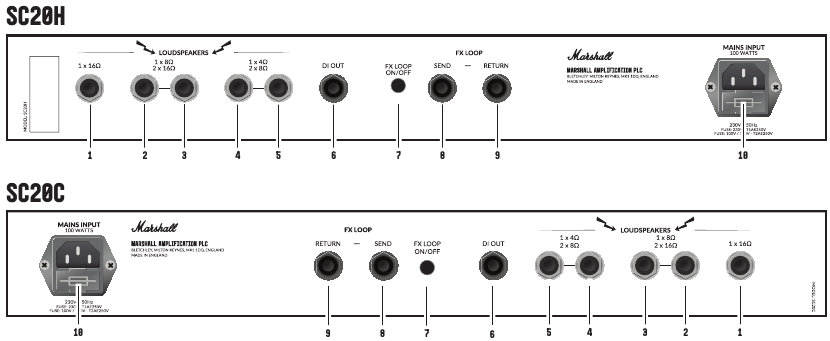

FUNCTIES ACHTERPANEEL

1. LUIDSPREKERUITGANG
   1/4" aansluiting voor 16 Ohm luidsprekeraansluiting.
2. LUIDSPREKERUITGANG
   1/4" aansluiting voor 8 Ohm luidsprekeraansluiting – gebruik deze in combinatie met aansluiting 3 bij het aansluiten van 2 x 16 Ohm kasten.
3. LUIDSPREKERUITGANG
   1/4" aansluiting voor 8 Ohm luidsprekeraansluiting – gebruik deze in combinatie met aansluiting 2. bij het aansluiten van 2 x 16 Ohm kasten.
4. LUIDSPREKERUITGANG
   1/4" aansluiting voor 4 Ohm luidsprekeraansluiting – gebruik deze in combinatie met aansluiting 5 bij het aansluiten van 2 x 8 Ohm kasten.
5. LUIDSPREKERUITGANG
   1/4" aansluiting voor 4 Ohm luidsprekeraansluiting – gebruik deze in combinatie met aansluiting 4 bij het aansluiten van 2 x 8 Ohm kasten.

   Probeer nooit meer luidsprekers aan te sluiten dan aangegeven. De veilige combinaties zijn de combinaties die worden genoemd. Andere luidsprekercombinaties kunnen de eindversterker belasten en mogelijk leiden tot buisdefecten.
   Opmerking: gebruik deze versterker nooit zonder luidsprekerbelasting.
6. DI-UITGANG
   Sluit uw versterker aan op een extern opnameapparaat of geluidstafel met behulp van deze uitgang.
   Opmerking: de DI-uitgang heeft luidsprekereulatie toegevoegd.
7. LOOP-SCHAKELAAR
   Hiermee wordt de effectenloop van de versterker in- of uitgeschakeld om de loop volledig uit het signaalpad te verwijderen wanneer deze is uitgeschakeld.
8. EFFECTENLOOP SEND
   Verzendt signaal naar effectenloop/externe apparatuur.
9. EFFECTENLOOP RETURN
   Retourneert signaal van effectenloop of externe apparatuur.
10. STROOMINGANG
    De meegeleverde netvoedingskabel wordt hier aangesloten.

VEILIGHEIDSINSTRUCTIES

Lees deze handleiding zorgvuldig door voordat u de stekker in het stopcontact steekt. Volg alle instructies en neem alle waarschuwingen in acht.

Voordat u verder gaat, moet u ervoor zorgen dat uw versterker compatibel is met uw elektriciteitsnet. Raadpleeg bij twijfel een gekwalificeerde technicus – uw Marshall-dealer kan u hierbij helpen.

NETVOEDING & ZEKERING

De specifieke nominale netspanning waarvoor uw versterker is vervaardigd, staat vermeld op het achterpaneel van de versterker. Uw versterker wordt geleverd met een afneembare netvoedingskabel, die moet worden aangesloten op de netvoedingsaansluiting op het achterpaneel van de versterker. De juiste waarde en het juiste type netzekering staat vermeld op het achterpaneel van de versterker.
Probeer nooit de zekering te omzeilen of er een met een onjuiste waarde of type te plaatsen.

BELANGRIJKE INSTELLINGSINFORMATIE

1. Wanneer u uw versterker gebruikt met een of meer luidsprekerkasten, zorg er dan voor dat ze zijn aangesloten op de juiste luidsprekeraansluitingen.

   Als u het bovenstaande niet doet, kan uw versterker beschadigd raken. Wanneer u een luidsprekerkast aansluit, zorg er dan voor dat u een geschikte luidsprekerkabel gebruikt. Gebruik hiervoor nooit een afgeschermde gitaarkabel.
2. Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat en de standby-schakelaar in de standby-stand.
3. Sluit eerst de meegeleverde netvoedingskabel aan op de netvoeding op het achterpaneel en vervolgens op een stopcontact.
4. Zorg ervoor dat de master-, volume- en/of uitgangsniveauknoppen op het voorpaneel op nul staan.
5. Sluit uw gitaar aan op een van de ingangsaansluitingen op het voorpaneel.
6. Zet de aan/uit-schakelaar op het voorpaneel aan en wacht een paar minuten.
7. Selecteer tussen 20W/5W met behulp van de standby-schakelaar.
8. Zet het volume op uw gewenste niveau en u bent klaar om te spelen.

UW APPARATUUR VERVOEREN

Zorg ervoor dat uw versterker is uitgeschakeld, losgekoppeld van het elektriciteitsnet en dat alle verwijderbare kabels zijn losgekoppeld van uw apparatuur voordat u deze probeert te verplaatsen.
