Marshall STUDIO VINTAGE SV20H / SV20C Handleiding

SPECIFICATIE

Gebaseerd op een versterker die generaties iconische gitaristen heeft geïnspireerd, de 1959SLP. De Marshall Studio Vintage versterkers leveren de onmiskenbare toonvorming en harmonischen die van de 1959SLP worden verwacht, in een draagbaar formaat. Je kunt van alles spelen, van verzadigde blues-klanken tot bijtende leads voor classic rock. Studio Vintage versterkers bieden vier aparte ingangen om je geluid te mengen, opvallende EQ-instellingen waaronder aanwezigheidsregeling, een DI-uitgang en vermogensreductie.

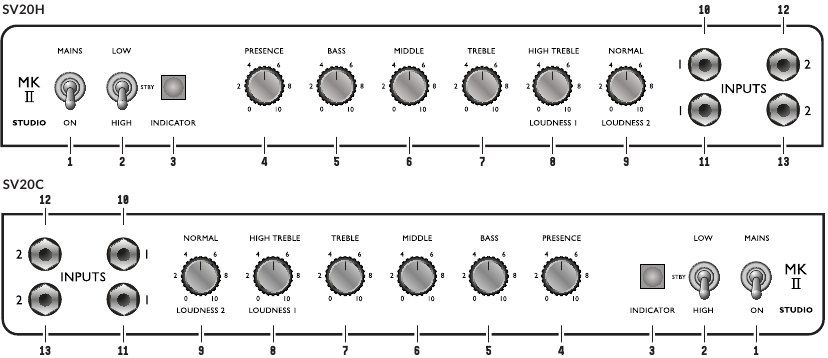

FUNCTIES OP HET VOORPANEEL

1. AAN/UIT-SCHAKELAAR
   De netvoeding is ingeschakeld wanneer deze in de aan-stand staat.
2. STAND-BY SCHAKELAAR
   Het eenheidsvermogen bevindt zich in de lage vermogensmodus (5W) wanneer deze op laag is ingesteld, in de stand-by modus wanneer deze in de middelste positie staat en wanneer deze op hoog vermogen is ingesteld, draait de eenheid op vol vermogen (20W).
   Stand-by modus: dit moet worden gebruikt tijdens pauzes in optredens, in plaats van de versterker op vol vermogen te laten staan. Schakel de stroom altijd twee minuten in voordat je de stand-by schakelaar gebruikt.
3. VERMOGENSINDICATOR
   Licht op wanneer de eenheid is ingeschakeld.
4. PRESENCE
   Past de hoge frequenties van de eindversterker aan. Het verhogen van de hoge frequenties voegt meer pit toe aan je geluid.
5. BASS
   Past de lage frequenties van de versterker aan. Het voegt bottom-end en diepte toe aan je geluid.
6. MIDDLE
   Past de middenfrequenties van de versterker aan. Geeft je alles van een vet en vol geluid tot een agressieve toon.
7. TREBLE
   Past de bovenste frequenties van de versterker aan. Je toon wordt helderder naarmate deze hoger wordt gezet.
8. HIGH TREBLE / LOUDNESS 1
   Een volumeregelaar die de luidheid van ingang 1 verandert.
9. NORMAL / LOUDNESS 2
   Een volumeregelaar die de luidheid van ingang 2 verandert.
10. INPUT 1
    Is een hoge gevoeligheid, hoge treble-ingang.
11. INPUT 1
    Is een lage gevoeligheid hoge treble-ingang.
12. INPUT 2
    Is een hoge gevoeligheid normale ingang.
13. INPUT 2
    Is een lage gevoeligheid normale ingang.
    Ingangen: de hoge treble- en normale ingangen kunnen met een 1/4" patchkabel met elkaar worden verbonden om de toon te mengen en te creëren die bij de speler past.

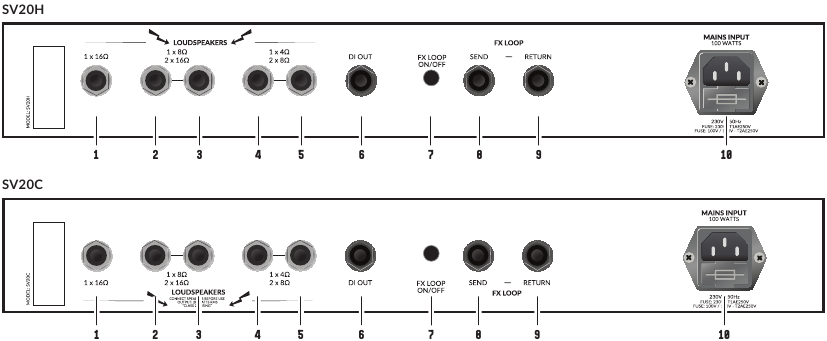

FUNCTIES ACHTERPANEEL

1. LUIDSPREKERUITGANG
   1/4" socket voor 16 Ohm luidsprekeraansluiting.
2. LUIDSPREKERUITGANG
   1/4" socket voor 8 Ohm luidsprekeraansluiting – gebruik deze in combinatie met socket 3 bij het aansluiten van 2 x 16 Ohm cabinets.
3. LUIDSPREKERUITGANG
   1/4" socket voor 8 Ohm luidsprekeraansluiting – gebruik deze in combinatie met socket 2 bij het aansluiten van 2 x 16 Ohm cabinets.
4. LUIDSPREKERUITGANG
   1/4" socket voor 4 Ohm luidsprekeraansluiting – gebruik deze in combinatie met socket 5 bij het aansluiten van 2 x 8 Ohm cabinets.
5. LUIDSPREKERUITGANG
   1/4" socket voor 4 Ohm luidsprekeraansluiting – gebruik deze in combinatie met socket 4 bij het aansluiten van 2 x 8 Ohm cabinets.

Probeer nooit meer luidsprekers aan te sluiten dan het nominale vermogen. De veilige combinaties zijn die in deze handleiding worden vermeld. Andere luidsprekercombinaties kunnen de eindversterker belasten en mogelijk leiden tot buisstoring.

Opmerking: gebruik deze versterker nooit zonder luidsprekerbelasting.

6. DI-UITGANG
   Sluit je versterker met behulp van deze uitgang aan op een extern opnameapparaat of geluidstafel.
   Opmerking: de DI-uitgang heeft luidsprekersimulatie toegevoegd.
7. LOOPSCHAKELAAR
   Dit schakelt de effectenloop van de versterker in of uit om de loop volledig uit het signaalpad te verwijderen wanneer deze is uitgeschakeld.
8. EFFECTENLOOP SEND
   Stuurt signaal naar effectenloop / externe apparatuur.
9. EFFECTENLOOP RETURN
   Stuurt signaal terug naar effectenloop / externe apparatuur.
10. STROOMINGANG
    Het meegeleverde netsnoer wordt hier aangesloten.

VEILIGHEIDSINSTRUCTIES

Lees deze handleiding zorgvuldig door voordat je de stekker in het stopcontact steekt. Volg alle instructies en neem alle waarschuwingen in acht.

Voordat je verder gaat, moet je ervoor zorgen dat je versterker compatibel is met je netvoeding. Als je twijfelt, vraag dan hulp aan een gekwalificeerde technicus – je Marshall-dealer kan je hierbij helpen.

NETVOEDING & ZEKERING
De specifieke nominale netvoedingsspanning waarvoor je versterker is vervaardigd, staat vermeld op het achterpaneel van de versterker. Je versterker wordt geleverd met een afneembaar netsnoer, dat moet worden aangesloten op de netaansluiting op het achterpaneel van de versterker. De juiste waarde en het juiste type netzekering staan vermeld op het achterpaneel van de versterker.
Probeer nooit de zekering te omzeilen of een zekering met een onjuiste waarde of type te plaatsen.

BELANGRIJKE INFORMATIE OVER DE INSTALLATIE

1. Wanneer je je versterker met een of meer luidsprekerboxen gebruikt, zorg er dan voor dat deze op de juiste luidsprekeraansluitingen zijn aangesloten.

Het niet doen van het bovenstaande kan je versterker beschadigen. Gebruik een goede luidsprekerkabel bij het aansluiten van een luidsprekerbox. Gebruik hiervoor nooit een afgeschermde gitaarkabel.

2. Zorg ervoor dat de aan/uit-schakelaar op de uit-stand staat en de stand-by schakelaar op stand-by staat.
3. Sluit eerst het meegeleverde netsnoer aan op de stroomingang op het achterpaneel en vervolgens op een stopcontact.
4. Zorg ervoor dat alle master-, volume- en/of uitgangsniveau-regelaars op het voorpaneel op nul staan.
5. Sluit je gitaar aan op een van de ingangsaansluitingen op het voorpaneel.
6. Schakel de aan/uit-schakelaar op het voorpaneel in en wacht een paar minuten.
7. Selecteer tussen 20W / 5W met behulp van de stand-by schakelaar.
8. Zet het volume omhoog tot je voorkeursniveau en je bent klaar om te spelen.

HET VERVOEREN VAN JE APPARATUUR
Zorg ervoor dat je versterker is uitgeschakeld, losgekoppeld van de netvoeding en dat alle verwijderbare kabels zijn losgekoppeld van je apparatuur voordat je probeert deze te verplaatsen.
