Marshall MG50FX Handleiding
Inhoud

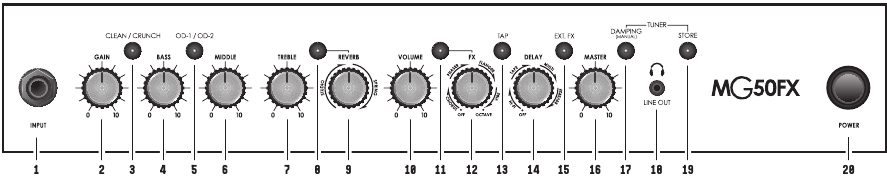

FUNCTIES VAN HET VOORPANEEL
- INGANG JACK AANSLUITING
Ingang voor uw gitaar. Gebruik een gitaarkabel van goede kwaliteit om ruis, storing en ongewenste feedback te voorkomen. - GAIN-REGELAAR
Regelt de hoeveelheid signaal die de voorversterker binnenkomt en de hoeveelheid vervorming die in het geselecteerde kanaal wordt gecreëerd. - CLEAN/CRUNCH SCHAKELAAR
Selecteert tussen Clean (groen) en Crunch (rood) kanalen. - BASS-REGELAAR
Voegt warmte en laagfrequente diepte toe aan uw geluid. - OD-1/OD-2 SCHAKELAAR
Selecteert tussen OD-1 (groen) en OD-2 (rood) kanalen. - MIDDLE-REGELAAR
Varieert de hoeveelheid body in uw geluid. - TREBLE-REGELAAR
Het verhogen van de Treble maakt uw geluiden helderder en snijdender. - REV-SCHAKELAAR
Schakelt het reverb-effect in en uit. - REVERB-REGELAAR
Met deze regelaar kunt u een weelderige digitale reverb toevoegen aan het geselecteerde kanaal. Er zijn twee duidelijk verschillend klinkende reverb-types waaruit u kunt kiezen: Studio of Spring. Studio emuleert het geluid van een studio plate reverb, terwijl Spring, zoals verwacht, het geluid van een klassieke spring reverb unit emuleert. - VOLUME-REGELAAR
Regelt het volume van het geselecteerde kanaal. - FX-SCHAKELAAR
Schakelt het FX-gedeelte (FX en Delay) in en uit. - FX-REGELAAR
Selecteert en past een van de vijf digitale effecten aan: Chorus, Phaser, Flanger, Vibe en Octave. - TAP-SCHAKELAAR
Stemt de delay FX-tijd af op de tijd tussen twee drukken. De LED knippert met de geselecteerde delay-tijd. - DELAY-REGELAAR
Regelt de hoeveelheid signaal die naar een van de vier selecteerbare delay-types wordt gestuurd: Hi-Fi, Tape, Multi of Reverse. - EXT FX-SCHAKELAAR
Schakelt de externe FX Loop in en uit. - MASTER-REGELAAR
Regelt het mastervolume van de versterker. - DAMPING (MANUAL) SCHAKELAAR
Schakelt de power amp damping tussen klassiek amp gevoel (LED uit) en moderne respons (LED aan). Als u de Damping-schakelaar langer dan 2 seconden ingedrukt houdt, schakelt de versterker tussen de handmatige en de preset-modus. Wanneer u de voetschakelaar gebruikt, activeert u de tuner door zowel de Damping-schakelaar als de Store-schakelaar ingedrukt te houden. - HOOFDTELEFOON / LIJNUITGANG AANSLUITING
3,5 mm hoofdtelefoon / Line-out. - STORE-SCHAKELAAR
Slaat de huidige versterkerinstellingen op in het huidige kanaal om ze terug te roepen met de voetschakelaar. In de handmatige modus brandt de Store-knop rood. - AAN/UIT-SCHAKELAAR
De aan/uit-schakelaar zet uw versterker aan en uit. Een kanaalschakelaar licht op wanneer uw versterker is ingeschakeld en er brandt geen wanneer de versterker is uitgeschakeld.

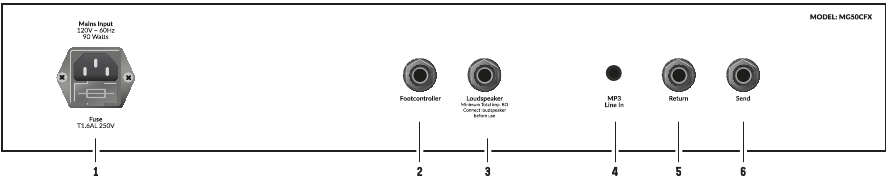

FUNCTIES VAN HET ACHTERPANEEL
- NETSTROOM INGANG CONNECTOR
Uw versterker is voorzien van een afneembare netsnoer (voeding), dat hier is aangesloten. De specifieke nominale ingangsspanning van uw versterker staat op het achterpaneel. Voordat u hem voor de eerste keer aansluit, dient u ervoor te zorgen dat uw versterker compatibel is met uw elektriciteitsnet. Raadpleeg bij twijfel een gekwalificeerde technicus. Uw Marshall-dealer kan u hierbij helpen.
De juiste waarde van de netzekering in de kleine lade aan de onderkant van het stopcontact staat op het achterpaneel van de versterker. De lade bevat een ruimte voor een reservezekering. Probeer NOOIT de zekering te omzeilen of er een met een onjuiste waarde te plaatsen! - VOETSCHAKELAAR AANSLUITING
Jack-aansluiting voor de aansluiting van de voetschakelaar. - LUIDSPREKERUITGANG(EN) AANSLUITING
De MG50FX combo heeft 1 luidsprekeruitgang.
Gebruik altijd een niet-afgeschermde, door Marshall goedgekeurde luidsprekerkabel wanneer u een extra luidsprekerkast op deze versterkers aansluit.
De enkele luidsprekeraansluiting (22) wordt gebruikt om de interne luidspreker of een externe luidsprekerkast aan te sluiten op de eindversterker van de unit. Wanneer u externe kasten gebruikt, moet u ervoor zorgen dat de totale belastingimpedantie gelijk is aan of groter is dan 8 ohm. - MP3 LIJN IN AANSLUITING
Jam mee met uw favoriete nummer door de line-out of hoofdtelefoonuitgang van uw speler hier aan te sluiten. Pas het volume van uw speler aan dat van uw gitaar aan en u hebt het perfecte 'playalong'-oefensysteem. - RETURN AANSLUITING
Sluit hier de uitgang van een externe effectprocessor of pedaal aan. - SEND AANSLUITING
Sluit hier de ingang van een externe effectprocessor of pedaal aan.
Productafmetingen (hoogte x breedte x diepte):
MG50GFX 490 mm x 510 mm x 260 mm
Gewicht van het apparaat 16,6 kg
VEILIGHEIDSINSTRUCTIES
LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U DE STEKKER IN HET STOPCONTACT STEKT.
VOLG ALLE INSTRUCTIES EN NEEM ALLE WAARSCHUWINGEN IN ACHT.
Raadpleeg de volledige details in de afzonderlijke belangrijke veiligheidsinstructies CATS-90009.
Voordat u verder gaat, dient u ervoor te zorgen dat uw versterker compatibel is met uw elektriciteitsnet. Raadpleeg bij twijfel een gekwalificeerde technicus - uw Marshall-dealer kan u hierbij helpen.
NETSTROOM INGANG & ZEKERING
De specifieke nominale ingangsspanning van uw versterker staat op het achterpaneel van de versterker.
Probeer nooit de zekering te omzeilen of er een met een onjuiste waarde of type te plaatsen.
BELANGRIJKE INFORMATIE OVER DE INSTALLATIE
- Zorg ervoor dat de aan/uit-schakelaar op de uit-stand staat.
- Sluit eerst het meegeleverde netsnoer aan op de stroomingang op het achterpaneel en vervolgens op een stopcontact.
- Zorg ervoor dat alle master volume- en/of uitgangsniveauregelaars op het voorpaneel op nul staan.
- Sluit uw gitaar aan op de ingang jack-aansluiting op het voorpaneel.
- Zet de aan/uit-schakelaar op het voorpaneel aan.
- Zet het volume omhoog naar uw voorkeursniveau en u bent klaar om te spelen.
UW APPARATUUR VERVOEREN
Zorg ervoor dat uw versterker is uitgeschakeld, losgekoppeld van het elektriciteitsnet en dat alle verwijderbare kabels zijn losgekoppeld van uw apparatuur voordat u deze probeert te verplaatsen.
