De installatielocatie controleren

• Aan de volgende omgevingsvereisten moet worden voldaan:

  Omgeving	Temperatuur	Vochtigheid
  De printer bewaren	0°C (32°F) tot 40°C (104°F)	20% tot 85 % (geen condensatie)
  Werkomgeving*1	10°C (50°F) tot 35°C (95°F)
  Aanbevolen printomgeving*2	18°C (64.4°F) tot 30°C (86°F)	35% tot 85 % (geen condensatie)
  Elektrische vereisten	Stroom	Stroomverbruik
  ―	Eenfasig 100-240 V, 50/60 Hz	80 W

  *¹: Omgevingsbereik waarbinnen de printer kan worden gebruikt.
  *²: Omgevingsbereik waarbinnen voldoende printkwaliteit kan worden gegarandeerd.

• Vermijd bij het installeren van de printer een plek die direct zonlicht of een grote hoeveelheid stof ontvangt.
• De afmetingen van de behuizing zijn 140 cm (breedte) x 130 cm (diepte) x 55 cm (hoogte) en de massa is 128 kg.

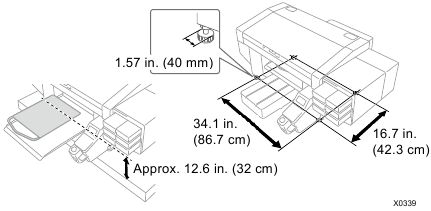

• De afmetingen van de poten zijn 86,7 cm breed en 42,3 cm diep. De diameter van de poten is 40 mm.
• De hoogte van de tafel tot de bovenkant van de plaat is ongeveer 32 cm.
• Gebruik geen verlengkabel.

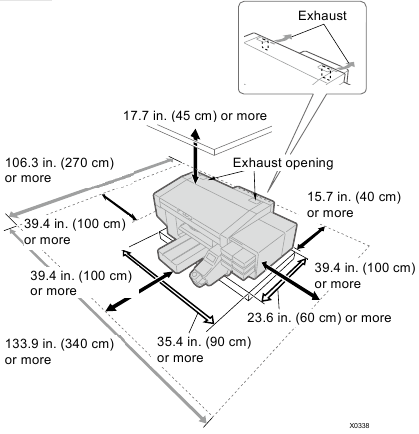

• Zorg voor voldoende werkruimte van meer dan 100 cm voor en aan elke kant van de printer. Houd ook, als ruimte om de achterklep te installeren, 40 cm of meer ruimte vrij aan de achterkant van de printer. Houd ook 45 cm of meer ruimte vrij in de richting van het plafond. Omdat de lucht naar de achterkant wordt afgevoerd, moet u 20 cm of meer ruimte vrijhouden vanaf de uitlaatopening. Als deze ruimte niet is gewaarborgd, moet u randapparatuur of de printer verplaatsen wanneer u een reparatie uitvoert.
• De tafel die de printer ondersteunt, moet minstens 90 cm breed en 60 cm diep zijn en een gewicht van 150 kg of meer kunnen dragen. Het tafelblad moet horizontaal zijn en mag niet rammelen wanneer de printer in werking is.
• Plaats bij het installeren van de printer een waterpas op de bovenkant van de afdekking en de bovenkant van de plaat om aanpassingen te maken zodat de hoofdeenheid horizontaal staat.
• Bevestig de tafel en de hoofdeenheid met een hulpmiddel zoals een bevestigingsband ter voorbereiding op een grote aardbeving of andere natuurrampen om te voorkomen dat de hoofdeenheid van de tafel valt.
• Gebruik bij het aansluiten van het netsnoer van de printer geen overbelaste stopcontacten.

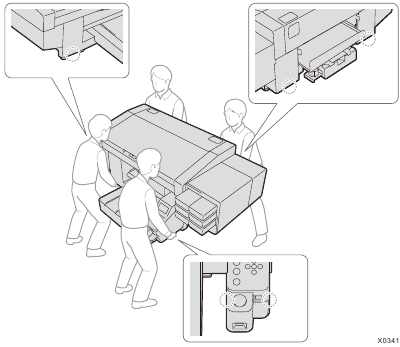

De printer vervoeren

De printermachine weegt 128 kg. Voor het transporteren en installeren van de printer zijn vier of meer mensen nodig om deze vast te houden op de ▼-gemarkeerde posities (die zich bevinden waar de printer kan worden vastgehouden).
Anders kan de machine vallen, wat letsel kan veroorzaken of kan leiden tot een storing van de printer.

De meegeleverde accessoires monteren

Monteer de meegeleverde accessoires volgens de volgende procedures.
Houd er rekening mee dat de plaat moet worden gemonteerd nadat de stroom is ingeschakeld.

Achterklep

Wees voorzichtig dat u de klauwen van het montagegedeelte aan de bovenkant van de achterklep niet aanraakt. Anders kunt u gewond raken.

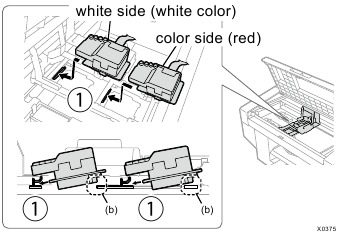

Printkop

1.

   Raak bij het uitpakken van de kop de onderkant van de kop niet aan.
   Anders kan dit leiden tot slecht afdrukken.

   Wanneer u de kop monteert, verschuift u de wagen naar het midden van de printer; naar de positie boven de plaat. Als u de kop monteert wanneer de wagen zich direct boven de onderhoudseenheid bevindt, kan dit de onderhoudseenheid of de koppen beschadigen.

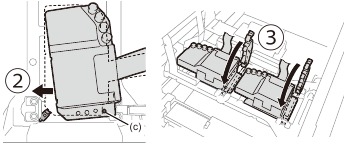

2. Plaats de kop stevig in de richting .


   Als de printkop niet voldoende is geplaatst, kan het onderdeel zoals weergegeven in (b) in contact komen met het onderste oppervlak, wat op zijn beurt kan leiden tot slecht afdrukken. Zorg ervoor dat u het tot het einde plaatst.

   Wees voorzichtig dat u de wagen zo min mogelijk beweegt bij het monteren van de kop. Uw hand kan in de wagen bekneld raken en gewond raken. Bovendien kunnen de buizen samen worden gerold, waardoor ze mogelijk beschadigd raken.
3. Duw met kracht in de richting zoals aangegeven in zodat het (c)-gebied contact maakt met de zijkant van de metalen plaat van de kop.


   Wanneer u monteert, houdt u deze van bovenaf vast. Anders kan uw vinger bekneld raken en gewond raken.

Inktpatroon instellen en installeren

Plaats de inktzakken in cartridges door te verwijzen naar de afbeeldingen op het label op de inktvakafdekking van de machine.

1. Aangezien er een component in de witte inkt zit die wordt afgezet, moet u de inktzak schudden voordat u deze uit de doos haalt.
   Houd elke rand van de doos met de zak stevig vast en schud deze 100 keer van links naar rechts.
   Draai hem vervolgens ondersteboven en schud hem 100 keer.
3. Open de klep van de inktcartridge.


   Zorg ervoor dat u bij het openen van de klep het gedeelte (a) niet aanraakt. Anders kan het beschadigd raken.

   Plaats de hele cartridge op een vlakke ondergrond, duw de vergrendelingen op de onderkant van de cartridge omlaag en open de klep.

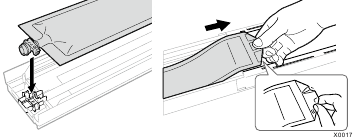

4. Duw de punt van de inktzak naar binnen totdat deze vastklikt.
   Maak de inktzak recht zodat deze in de groeven van de deksel van de inktcartridge past en monteer hem terwijl u hem met de hand trekt.

5. Controleer of de twee geïllustreerde gebieden (b) en (c) recht zijn.


   Wees voorzichtig dat u het hierboven afgebeelde gebied (a) niet aanraakt.
   Anders kunt u gewond raken.

Onderhoudslijst

Om de printkwaliteit te behouden en de printer langer te gebruiken, is het volgende onderhoud nodig.
Raadpleeg de handleiding voor meer informatie.

VEILIGHEIDSINSTRUCTIES

1. Veiligheidsaanwijzingen en hun betekenis
   Deze handleiding en de aanwijzingen en symbolen die op de printer zelf worden gebruikt, zijn bedoeld om een veilige bediening van deze printer te garanderen en om ongevallen en letsel aan uzelf of andere personen te voorkomen. De betekenis van deze aanwijzingen en symbolen wordt hieronder weergegeven.

   Aanwijzingen
   	De instructies die op deze term volgen, wijzen op situaties waarin het niet opvolgen van de instructies zal leiden tot de dood of ernstig letsel.
   	De instructies die op deze term volgen, wijzen op situaties waarin het niet opvolgen van de instructies kan leiden tot de dood of ernstig letsel.
   	De instructies die op deze term volgen, wijzen op situaties waarin het niet opvolgen van de instructies kan leiden tot licht of matig letsel.
   	De instructies die op deze term volgen, wijzen op situaties waarin het niet opvolgen van de instructies kan leiden tot schade aan eigendommen.
   OPMERKING	De instructies die op deze term volgen, geven voorzorgsmaatregelen en beperkingen voor gebruik aan.
   Symbolen
   	Dit symbool () duidt op iets waar u voorzichtig mee moet zijn. De afbeelding in de driehoek geeft de aard aan van de voorzichtigheid die in acht moet worden genomen. (Het symbool links betekent bijvoorbeeld "pas op voor letsel".)
   	Dit symbool () duidt op iets dat u niet mag doen.
   	Dit symbool () duidt op iets dat u moet doen. De afbeelding in de cirkel geeft de aard aan van hetgeen dat moet worden gedaan. (Het symbool links betekent bijvoorbeeld "u moet een aardverbinding maken".)

2. Opmerkingen over veiligheid

   Contact met hoogspanningssecties kan leiden tot ernstig letsel. Schakel de stroom uit en verwijder de afdekking 5 minuten later.


   Basismaatregelen
   	Om ongelukken en problemen te voorkomen, mag u de machine niet zelf wijzigen. Brother is niet verantwoordelijk voor ongevallen of problemen die voortvloeien uit wijzigingen aan de machine.
   	Raak het netsnoer niet aan met natte handen. Anders kan dit elektrische schokken veroorzaken.
   Installatie
   	Plaats de printer niet in een stoffige omgeving. Als er stof in de printer komt, kan dit brand of elektrische schokken veroorzaken, of problemen met de juiste werking.
   	Zorg ervoor dat u de aarde aansluit. Als de aardverbinding niet veilig is, loopt u een groot risico op een ernstige elektrische schok en kunnen er ook problemen met de juiste werking optreden.
   	Buig de snoeren niet te veel en maak ze niet te hard vast met nietjes of iets dergelijks om de snoeren vast te zetten. Anders kan dit brand of elektrische schokken veroorzaken.
   Afdrukken
   	Als er een vreemd voorwerp in de printer terechtkomt, schakel dan onmiddellijk de stroom uit, trek de stekker uit het stopcontact en neem contact op met de plaats van aankoop of een gekwalificeerde technicus. Als u de printer blijft gebruiken terwijl er een vreemd voorwerp in zit, kan dit brand of elektrische schokken veroorzaken, of problemen met de juiste werking.
   	Laat de printer niet in contact komen met vloeistoffen. Anders kan dit brand of elektrische schokken veroorzaken, of problemen met de juiste werking. Als er vloeistof in de printer terechtkomt, schakel dan onmiddellijk de stroom uit, trek de stekker uit het stopcontact en neem contact op met de plaats van aankoop of een gekwalificeerde technicus.
   	Gebruik de printer niet wanneer er rook of een slechte geur uit de printer komt. Anders kan dit brand of elektrische schokken veroorzaken, of problemen met de juiste werking. Schakel onmiddellijk de stroom uit, trek de stekker uit het stopcontact en neem contact op met de plaats van aankoop of een gekwalificeerde technicus.
   	Houd uw vinger of een ander lichaamsdeel uit de buurt van de draaiende ventilator. Anders raakt deze bekneld, wat tot letsel leidt. Schakel de stroom uit wanneer u de ventilator nadert.

   Milieuvereisten
   	Gebruik de printer op een plaats die voldoende geventileerd is. Er ontstaat een lichte geur wanneer de bedrukte artikelen met warmte worden gefixeerd.
   Installatie
   	Het plaatsen en verplaatsen van de printer mag alleen worden uitgevoerd door een gekwalificeerde technicus.
   	De printer weegt 128 kg (282 lb). Het transporteren en opzetten van de printer moet op de juiste manier gebeuren. Anders kan deze omvallen en letsel veroorzaken.
   	Wanneer de printer valt, trek dan de stekker uit het stopcontact en neem contact op met de plaats van aankoop of een gekwalificeerde technicus. Als u deze blijft gebruiken, kan dit brand of elektrische schokken veroorzaken, of een slechte afdrukkwaliteit.
   	Plaats de printer niet op een wankele tafel of een hoge plank of een andere onstabiele locatie. Anders kan deze omvallen en letsel veroorzaken. Bovendien moet de tafel die de machine ondersteunt minstens 35,4 inch (90 cm) breed en 23,6 inch (60 cm) diep zijn, en een gewicht van 150 kg (330 lb) of meer kunnen dragen.
   	Plaats de printer niet op een plaats waar deze wordt beïnvloed door trillingen. Anders kan de afdrukkwaliteit worden aangetast of kan de printer omvallen, wat letsel of defecten aan de printer kan veroorzaken.
   	Sluit het netsnoer pas aan als de installatie is voltooid. De printer kan gaan werken als de stroom per ongeluk wordt ingeschakeld, wat tot letsel kan leiden.
   	Klim niet op de printer en plaats er geen zware voorwerpen bovenop. Anders kan deze uit balans raken en omvallen, wat tot letsel kan leiden.
   	Pas op dat u de klauwen van het montagegedeelte aan de bovenkant van de achterklep niet aanraakt. Anders kunt u zich bezeren.
   Afdrukken
   	Deze printer mag alleen worden gebruikt door operators die adequaat zijn opgeleid in de veilige bediening ervan.
   	Zorg ervoor dat er voldoende ruimte voor de printer is en vermijd het plaatsen van objecten. Anders kan uw hand bekneld raken tussen de wals en een object, wat tot letsel kan leiden.
   	Raak de wals niet aan tijdens het afdrukken. Als uw hand bekneld raakt tussen de wals of de T-shirtlade en de afdekkingen, kunt u zich bezeren.
   	Steek uw handen niet in de afdekkingen terwijl de printer is ingeschakeld. Anders kunnen uw handen bewegende delen raken, wat tot letsel kan leiden.
   	Wanneer de voorbehandeling wordt toegepast op bedrukte objecten (zoals een T-shirt) met een spuitbus of voorbehandelingsapplicator, wordt er gespoten nevel gegenereerd. Draag daarom plastic handschoenen, een masker en een veiligheidsbril (of veiligheidsbril) die is ontworpen om te beschermen tegen vloeistofspatten, en zorg voor voldoende ventilatie wanneer u ermee werkt.
   	Neem contact op met de plaats van aankoop of een gekwalificeerde technicus wanneer er een probleem is met de werking van de printer.
   Onderhoud
   	Pas op dat u uw vingers niet beknelt bij het sluiten van de voorklep, anders kunt u uw vingers bezeren.
   	Wanneer u de kop monteert of vervangt, pas dan op dat u uw handen of vingers niet beknelt. Anders kunt u zich bezeren.
   	Demonteer de inktzak niet. Als de inkt in uw ogen of op uw huid komt, kan dit een ontsteking veroorzaken. In geval van contact met de ogen, niet wrijven maar de ogen onmiddellijk met water spoelen.
   	Drink geen vloeistoffen zoals de inkt, onderhoudsoplossing, reinigingsoplossing, voorbehandeling of afval. Ze kunnen diarree of braken veroorzaken. Vermijd contact van uw ogen of huid met de inkt, onderhoudsoplossing, reinigingsoplossing, voorbehandeling of afval. Het kan een ontsteking veroorzaken. In geval van contact met de ogen, niet wrijven maar de ogen onmiddellijk met water spoelen. Houd de vloeistoffen buiten het bereik van kinderen.
   	Zorg ervoor dat u een veiligheidsbril en handschoenen draagt bij het hanteren van het vet, zodat het niet in uw ogen of op uw huid komt. Het kan een ontsteking veroorzaken. Drink of eet het vet niet. Het kan diarree of braken veroorzaken. Houd de vloeistoffen buiten het bereik van kinderen.
   	Zorg ervoor dat u bij het vervangen van onderdelen en het installeren van optionele accessoires alleen originele Brother-onderdelen gebruikt. Brother is niet verantwoordelijk voor ongevallen of problemen die voortvloeien uit het gebruik van niet-originele onderdelen.
   	Volg bij het vervangen van onderdelen of het installeren van optionele accessoires de procedures die in de handleiding worden beschreven. Onjuiste procedures kunnen letsel of problemen veroorzaken.

   Afdrukken
   	Verplaats de wals niet met de hand. Anders kan de printer mechanisch en elektrisch beschadigd raken.
   	Zorg ervoor dat er voldoende ruimte voor de printer is en vermijd het plaatsen van objecten. De wals kan worden geraakt en beschadigd.

   OPMERKING

   	Gebruik de printer in een gebied dat vrij is van bronnen van sterke elektrische ruis, zoals elektrische lijnruis of statische elektrische ruis. Bronnen van sterke elektrische ruis kunnen problemen veroorzaken met de juiste werking.
   	Eventuele schommelingen in de voedingsspanning moeten binnen ±10% van de nominale spanning van de printer liggen. Spanningsschommelingen die groter zijn dan dit, kunnen problemen veroorzaken met de juiste werking.
   	De voedingscapaciteit moet groter zijn dan de eisen voor het stroomverbruik van de printer. Onvoldoende voedingscapaciteit kan problemen veroorzaken met de juiste werking.
   	Schakel bij een onweersbui de stroom uit en trek de stekker uit het stopcontact. Bliksem kan problemen veroorzaken met de juiste werking.
   	De printer is niet geschikt voor gebruik op plaatsen waar kinderen aanwezig zijn.

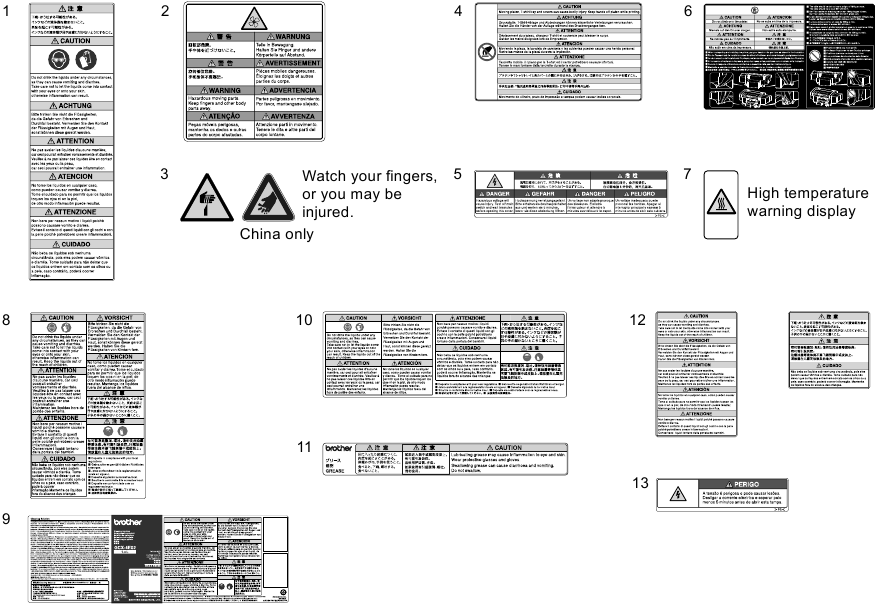

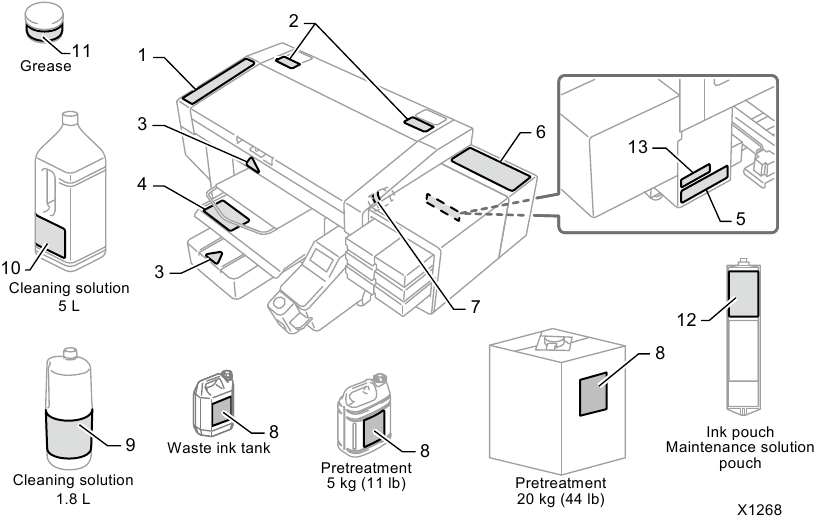

3. Waarschuwingsetiketten

   Deze printer heeft de volgende waarschuwingsetiketten erop aangebracht.
   Volg de voorzorgsmaatregelen die op elk waarschuwingsetiket staan voor uw werk.
   Neem contact op met de plaats van aankoop als het etiket is verwijderd of onleesbaar is.
