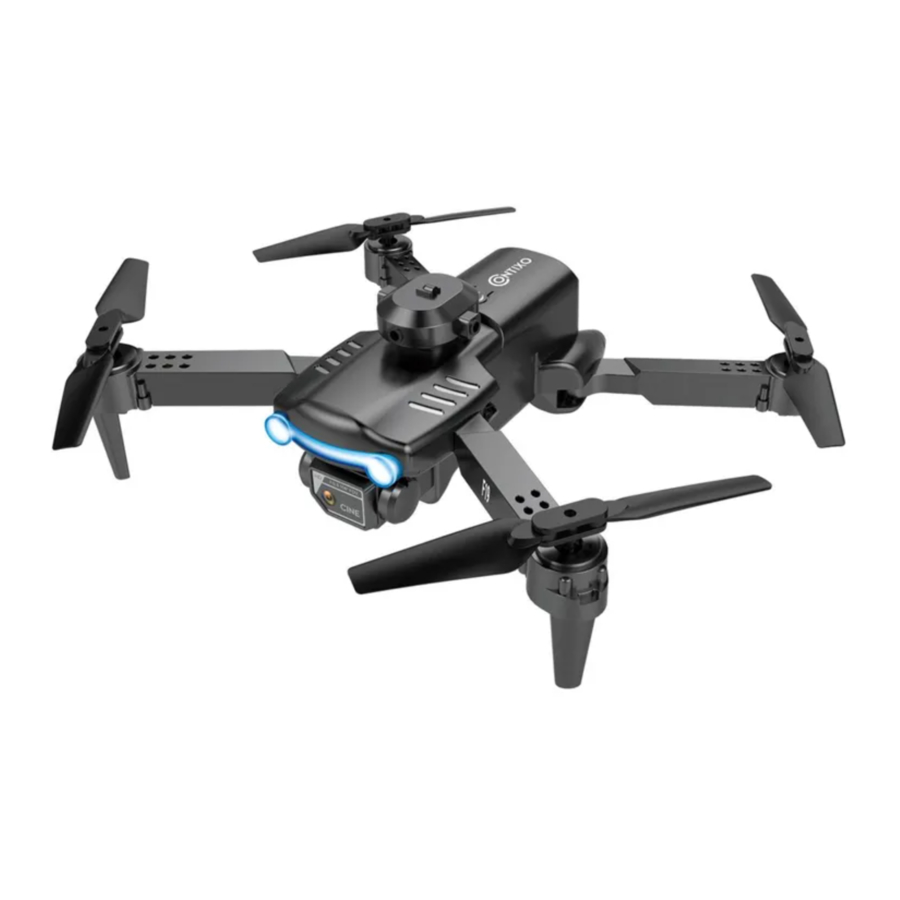

Contixo F19 handleiding

Voorwoord

De Contixo F19 Drone is een mini-quadcopter die speciaal is gebouwd voor ontwikkelaars van drone-applicaties om je in staat te stellen je aangepaste applicaties snel in de lucht te krijgen.
Dit ontwikkelplatform is bedoeld om door ontwikkelaars te worden aangepast volgens hun professionele oordeel. De Contixo F19-drone wordt vanuit de fabriek geleverd met vooraf geconfigureerde standaardinstellingen en heeft de mogelijkheid om te worden aangepast. Er zijn geen operationele beperkingen aan de kit. Ontwikkelaars zijn verantwoordelijk voor het testen en waarborgen van de veiligheid van hun configuratie en het vaststellen van de operationele limieten van die configuraties.
De F19 Drone is ontworpen en ontwikkeld door Contixo, Inc. in Zuid-Californië, VS. Gemaakt in China.

Lees de instructies zorgvuldig door voordat je kinderen, tieners en volwassenen de drone laat bedienen. Toezicht van een volwassene wordt aangeraden.

Wat zit er in de doos

1 Drone

1 Afstandsbediening

2 Batterijen

2 Propellerbladen

4 Propellerbeschermers

1 Handleiding

1 Garantiekaart

1 USB-kabel

1 Schroevendraaier

Het is belangrijk om de basisrichtlijnen voor de veiligheid van jou en de mensen om je heen te begrijpen. Vergeet niet de veiligheidsrichtlijnen te lezen voordat je gaat vliegen.

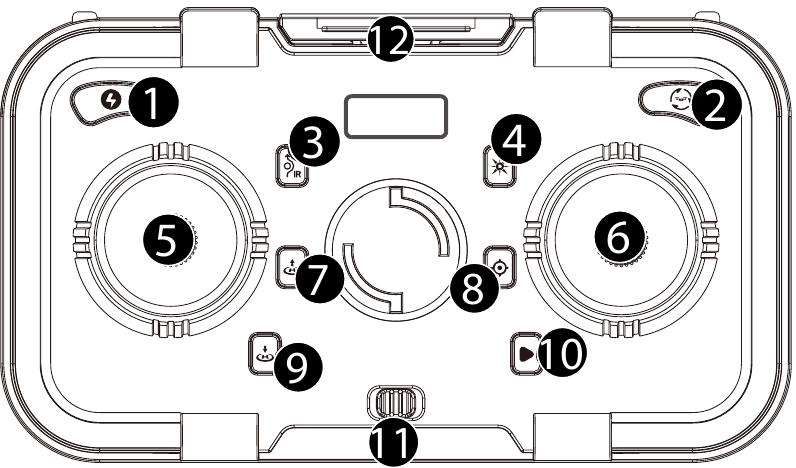

Functies van de afstandsbediening

1. Snelheid
2. One-key Flips & Rolls (Flips en rolls met één knop)
3. Obstacle Avoidance (Obstakel vermijden)
4. Headless Mode (Headless-modus)
5. Linker joystick
6. Rechter joystick
7. One-key Take Off (Opstijgen met één knop)
8. Calibrate Gyroscope (Gyroscoop kalibreren)
9. One-key Landing (Landen met één knop)
10. Fine-tuning Key (Fijnafstelknop)
11. Power Switch (Aan/uit-schakelaar)
12. Mobile Phone Holder (Mobiele telefoonhouder)

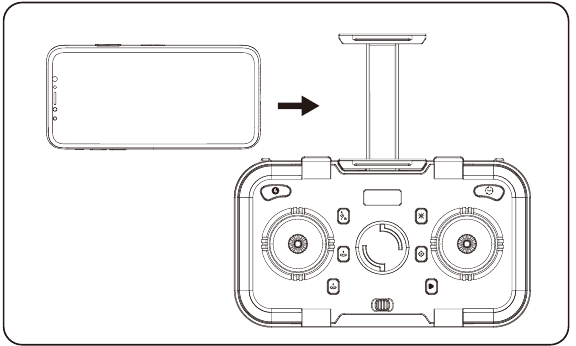

INSTALLATIE MOBIELE TELEFOON

1. Open de mobiele telefoonbeugel op de afstandsbediening.
2. Installeer de mobiele telefoon op de mobiele telefoonbeugel.

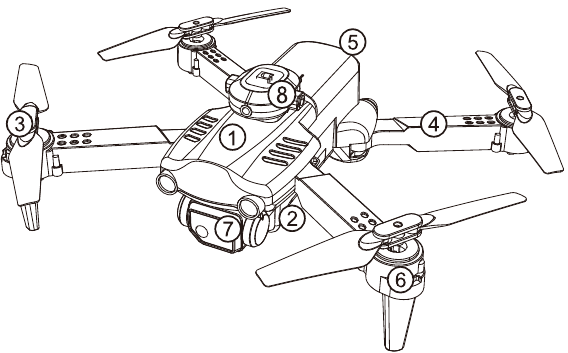

Productdiagram

1. Bovenste behuizing
2. Onderste behuizing
3. Propeller
4. Arm
5. Batterij
6. Motor
7. Camera
8. Obstacle Avoidance Head (Kop voor obstakelvermijding)

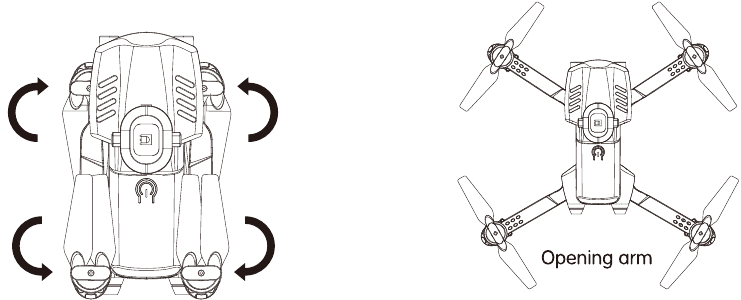

Openingsstappen

1. Open de voorste arm (dicht bij de camera)
2. Open de achterste arm
   Vouw de achterste arm eerst in voordat je doorgaat met de voorste arm bij het vouwen.

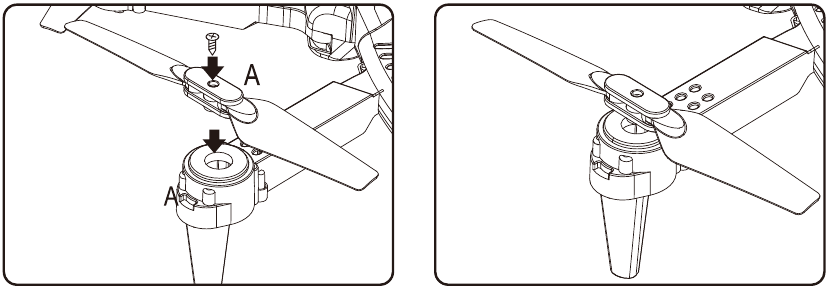

Installeer de propellers

Lijn de bladen uit met de motoras en installeer ze (de armidentificatie moet overeenkomen met de bladidentificatie). Draai de schroef met de klok mee vast.

Intelligente vluchtbatterij

• Om AAN te zetten, houd je de aan/uit-knop lang ingedrukt. Om UIT te zetten, houd je de aan/uit-knop lang ingedrukt.
• Wanneer de batterij bijna leeg is, begint de stroomindicator te knipperen. Breng de drone op dit moment onmiddellijk terug en laad de batterij op om onnodige stroomuitval te voorkomen.

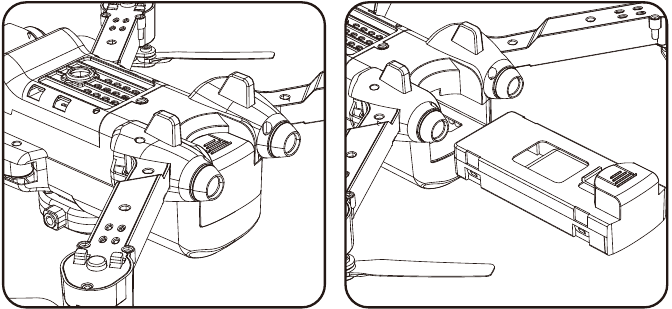

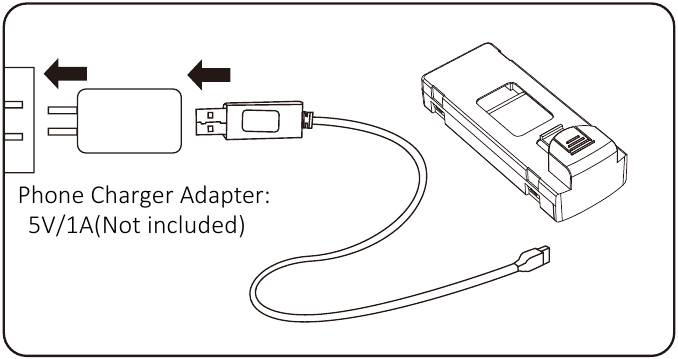

Laad de batterij op

1. Verwijder de lithiumbatterij van de onderkant van de drone.

2. Sluit de USB-oplaadkabel aan op de oplaadinterface van de lithiumbatterij.


Instructies voor het opladen van de lithiumbatterij

1. Opladen: Steek de USB-kabel in de USB-poort van de oplader en sluit deze aan op de oplaadpoort van de batterij om op te laden. Een rood LED-lampje gaat branden tijdens het opladen en gaat uit wanneer de batterij volledig is opgeladen.
2. De drone kan worden opgeladen met een reis- of autolader.
3. Het duurt ongeveer 60-80 minuten om de dronebatterij volledig op te laden. De vliegtijd is ongeveer 10 minuten, afhankelijk van hoe de drone wordt gebruikt.

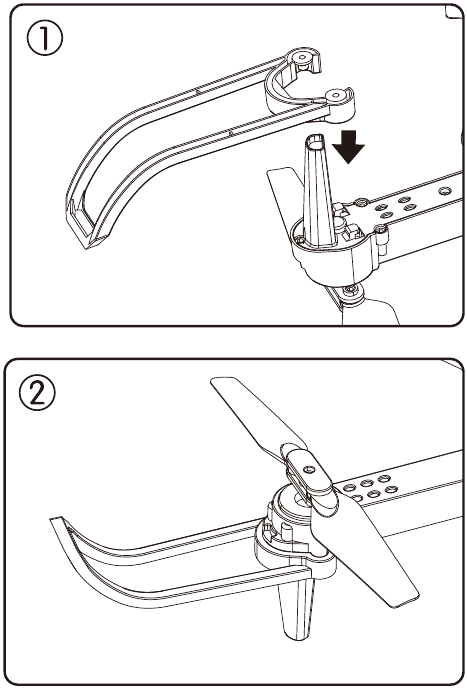

Beschermende kap monteren

Lijn het beschermframe uit met de arm en installeer het (Figuur 1), druk het aan totdat het op zijn plaats zit en druk vervolgens de positie (Figuur 2) omhoog om het beschermframe vast te maken.

Installeer de WiFi UAV-app

Zoek naar de "WiFi UAV" -applicatie in de APP Store.
Zoek naar de "WiFi UAV" -applicatie in de Google Play Store.
Vereiste besturingssystemen: IOS 8.0 of hoger / Android 5.0 of hoger.

Vlucht

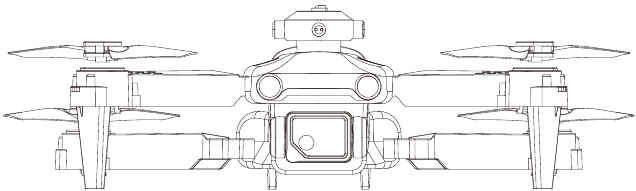

1. Zet de drone aan en plaats hem op een vlakke ondergrond
   Zet de drone aan en de lampjes van de drone beginnen te knipperen. Plaats de drone op een vlakke ondergrond.

2. Zet de afstandsbediening aan en koppel hem met de drone
   Druk op de aan/uit-knop van de afstandsbediening naar rechts om de afstandsbediening in te schakelen. Duw vervolgens de linker joystick omhoog en omlaag. Wanneer het lampje van de drone en de afstandsbediening stopt met knipperen en verandert in een continu brandend lampje, is het koppelen gelukt.
   OPMERKING: je kunt op dit moment verbinding maken met het WiFi-signaal van de drone om de huidige drone in de WiFi UAV-app te bekijken.

3. Verbind app

   • Verbind je smartphone met de wifi van de drone en controleer de status van de drone in de "WiFi UAV" (WiFi UAV)-app.
   • Open de "WiFi UAV" (WiFi UAV)-applicatie op je smartphone om toegang te krijgen tot de bedieningsinterface.

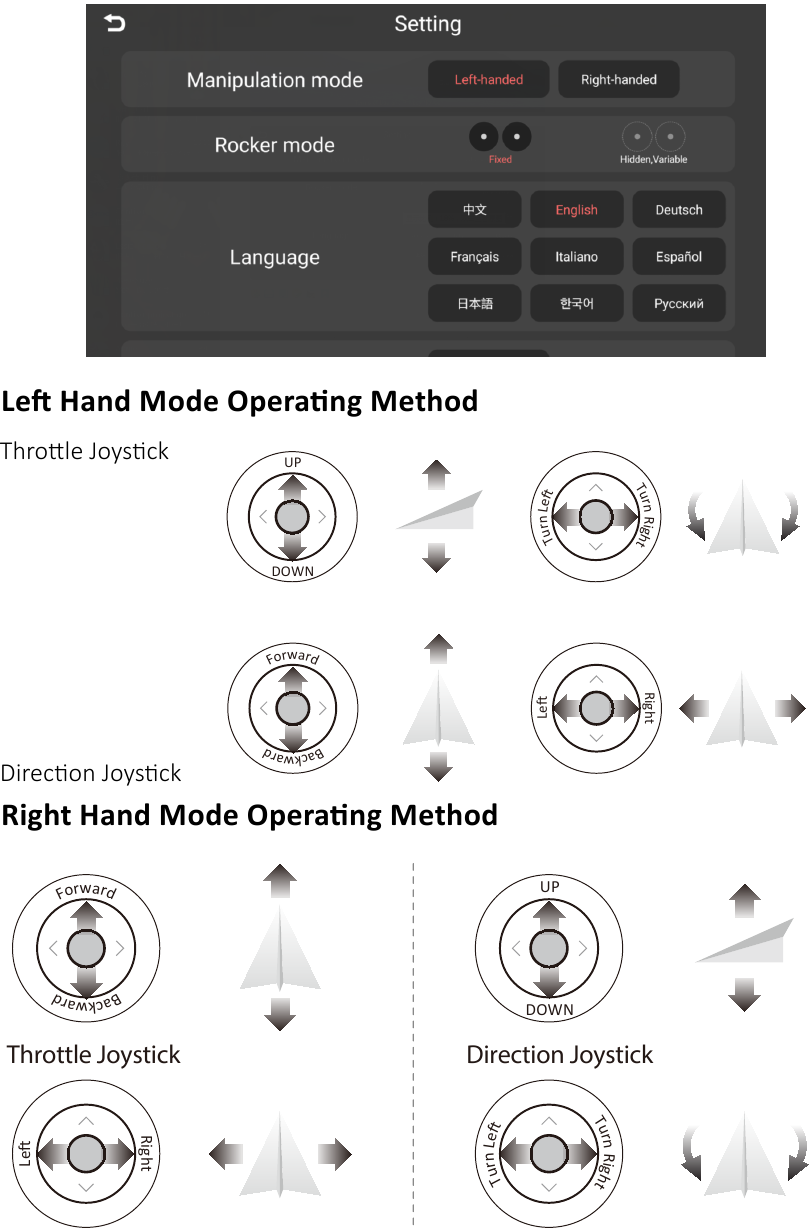

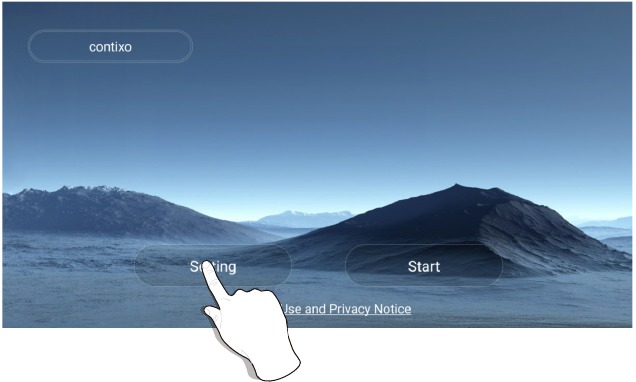

4. Klik op de instelknop om de bedieningsmodus te selecteren
   Deze instelling heeft alleen invloed op de app-bedieningsmodus.

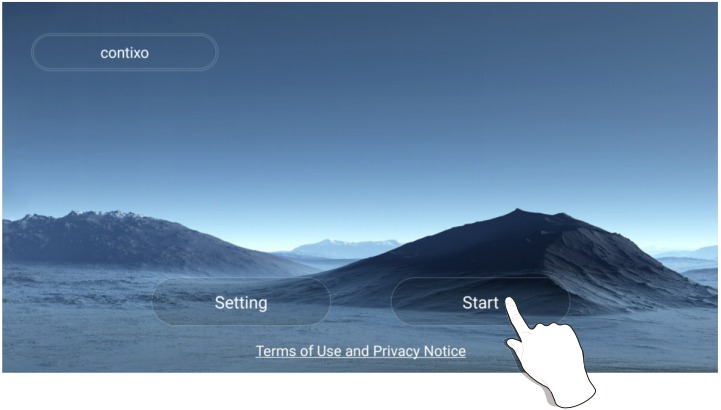

Klik op " " en klik vervolgens op "Start".

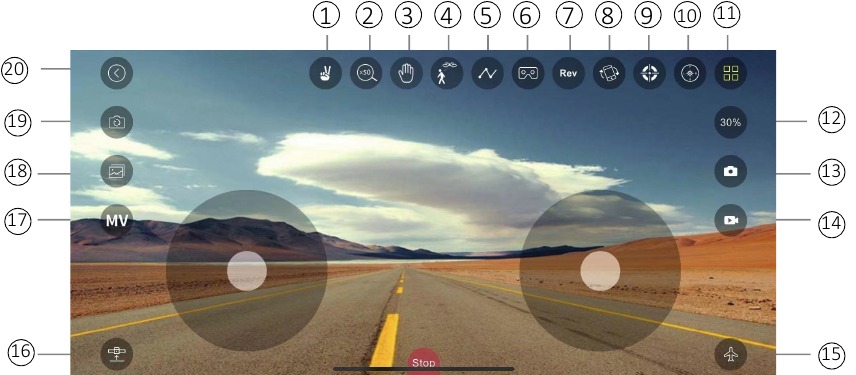

APP Introductie

1. Gesture Selfie Mode (Selfie-modus met gebaren)
2. Zoom in or out (In- of uitzoomen)
3. Palm Follow (Handpalm volgen)
4. Follow Mode (Volgmodus)
5. Flight Path (Vluchtpad)
6. 3D Mode (3D-modus)
7. Flip Screen (Scherm omdraaien)
8. Gravity Control Mode (Zwaartekrachtbedieningsmodus)
9. Calibrate gyroscope (Gyroscoop kalibreren)
10. Headless Mode (Headless-modus)
11. Hide/Display Button (Knop verbergen/weergeven)
12. Switch Speed (Snelheid wijzigen)
13. Take Photo (Foto nemen)
14. Take Video (Video opnemen)
15. APP Control On/Off (APP-bediening aan/uit)
16. One Key Take off/Landing (Opstijgen/landen met één knop)
17. Entertainment Mode (Entertainmentmodus)
18. Gallery (Galerij)
19. Switch Camera (Camera wisselen)
20. Exit (Afsluiten)

Als je de app-bedieningsmodus wilt inschakelen, moet je eerst de afstandsbediening uitschakelen.

5. Terugzetten naar fabrieksinstellingen/Gyroscoop kalibreren

   • Duw de joysticks in de positie 7 uur (linker joystick) & 5 uur (rechter joystick) of klik op het " " icoon op de afstandsbediening.
   • Lampjes zullen snel knipperen voordat ze overgaan in continu brandend licht.

Of klik op " " op de app wanneer de drone onder APP-bediening staat.

Opstijgen/Landen

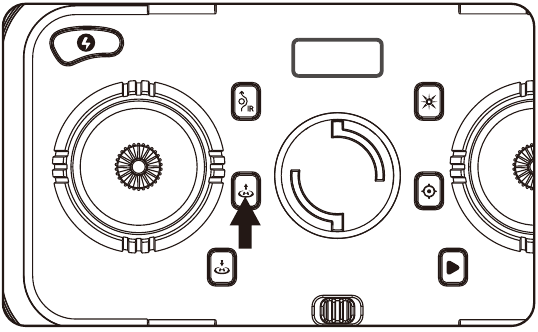

Opstijgen
Druk op de 1-Key Take-off (Opstijgen met 1 knop)-knop of klik op " " op de app wanneer de drone onder APP-bediening staat.

Zodra de lampjes allemaal continu branden, ben je klaar om te vliegen!

• Witte (achter) en blauwe (voor) lampjes branden continu (knipperen niet).

Roterende propellers kunnen gevaarlijk zijn. Start de motoren NIET als er mensen in de buurt zijn.

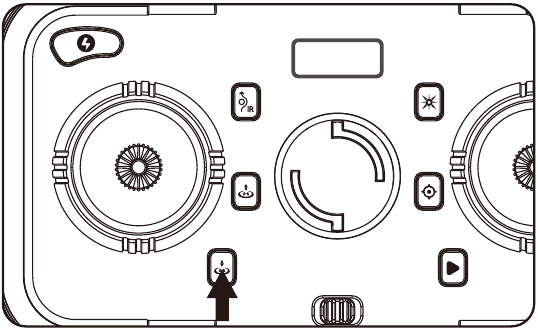

Landen
Druk op de 1-Key landing (Landen met 1 knop)-knop of klik op " " op de app wanneer de drone onder APP-bediening staat.

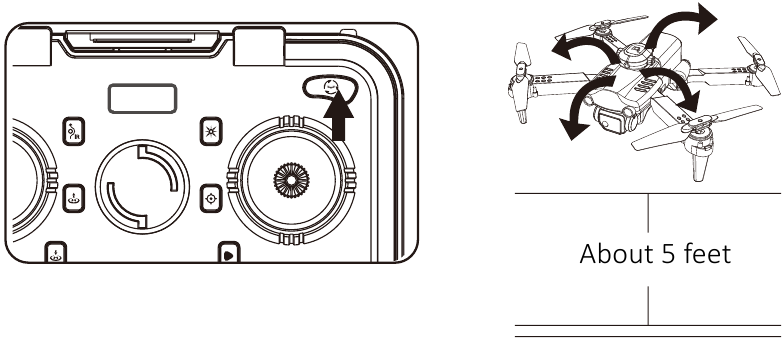

3D Roll

3D Roll: Druk kort op de " " knop en duw de richting joystick naar voren, achteren, links of rechts. De drone zal in de lucht in de overeenkomstige richting rollen.

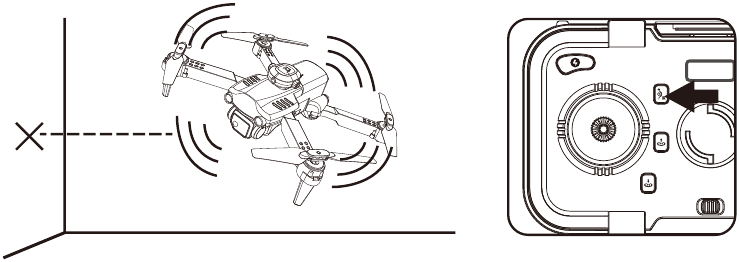

Obstacle Avoidance Mode (Obstakelvermijdingsmodus)

Druk op de knop om de obstakelvermijdingsmodus in te schakelen en druk nogmaals om de obstakelvermijdingsmodus uit te schakelen.
Vermijdt obstakels aan vier zijden en wanneer een obstakel wordt gedetecteerd, stopt de drone op zijn plaats en geeft de afstandsbediening een alarm.
Het wordt aanbevolen om de obstakelvermijdingsfunctie in te schakelen in een indoor vluchtomgeving met een lengte en breedte van 6x6 meter (20x20 voet) of meer. Wanneer de drone de obstakelvermijdingsmodus inschakelt, vertraagt de snelheid en kan de snelle versnelling niet worden ingeschakeld. Daarom wordt aanbevolen om binnenshuis te vliegen wanneer de obstakelvermijdingsmodus is ingeschakeld.

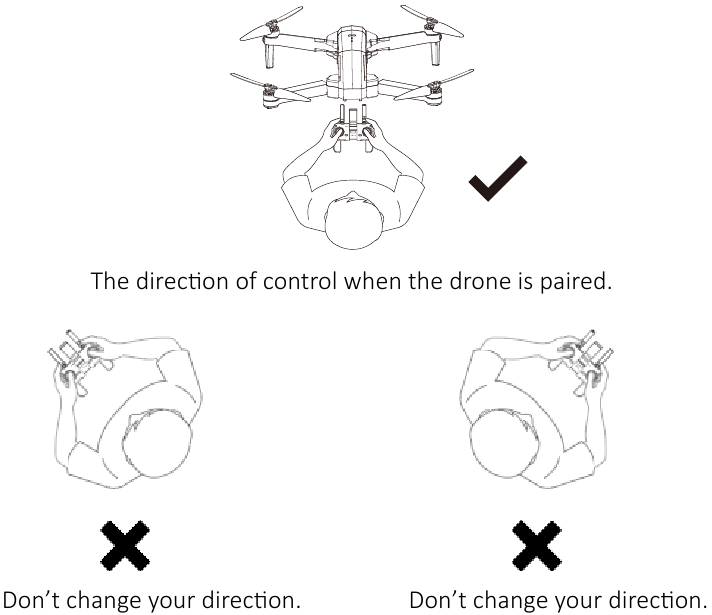

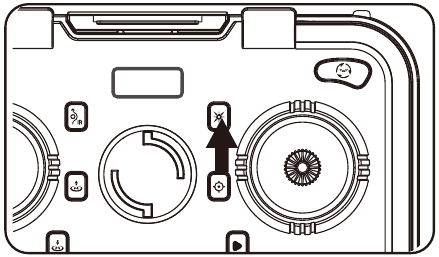

Headless-modus

1. De drone start standaard in de normale modus wanneer de drone en de afstandsbediening succesvol zijn gekoppeld. Klik op de knop " " om naar de Headless-modus te gaan. Klik nogmaals op de knop " " om de Headless-modus te verlaten. Of klik op " " in de app wanneer de drone via de app wordt bestuurd.

2. Normale modus: voor het opstijgen geeft de camera op de drone de naar voren gerichte richting aan.
3. Headless-modus: voor het opstijgen geeft de camera op de drone de naar voren gerichte richting aan. Wanneer de drone tijdens de vlucht draait, verandert de vliegrichting niet.

In de Headless-modus is de voorwaartse richting de richting waarin de piloot kijkt wanneer de piloot de drone aan de afstandsbediening koppelt. Als de piloot de richtingjoystick naar voren duwt, vliegt de drone naar voren. Als de piloot de richtingjoystick naar achteren duwt, vliegt de drone naar hem/haar toe. Als de piloot de rechter joystick naar links of rechts beweegt, zal de drone ook naar links of rechts bewegen, ten opzichte van de piloot. Het is erg belangrijk dat de piloot zijn positie of de richting waarin hij of zij kijkt niet verandert, omdat dit een verkeerde aansturing van de dronevlucht kan veroorzaken.

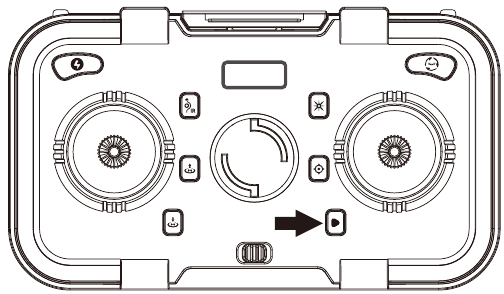

Fijnafstemmingsfunctie

Wanneer de drone in de lucht draait of in verschillende richtingen kantelt, kunt u de fijnafstemming gebruiken om de actie te corrigeren. Houd de fijnafstemmingsknop ingedrukt totdat u een piepgeluid hoort en beweeg de joysticks vervolgens in tegengestelde richtingen om aan te passen en te kalibreren totdat de drone niet afwijkt. Als er na het openen van de fijnafstemming 5-6 seconden geen bewerking plaatsvindt, wordt de fijnafstemmingsfunctie automatisch afgesloten.

1. Voorwaartse/achterwaartse fijnafstemming
2. Links/rechts zijwaarts vliegen fijnafstemming

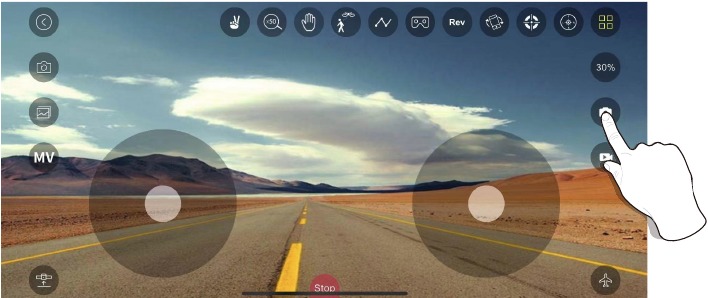

Camerafuncties

Tik op " " in de app om een foto te maken.
Tik op " " in de app om een video op te nemen.
Tik nogmaals op " " in de app om de video op te slaan.
Foto's en video's worden opgeslagen in de telefoon. Maak GEEN foto's tijdens het opnemen van video.

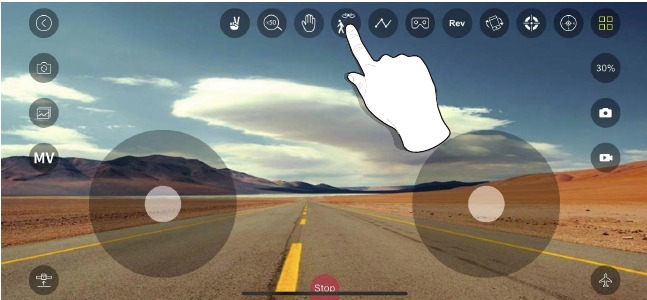

Volg mij-modus

Klik op " ", waarna de camera automatisch de persoon of het mensvormige object in de lens herkent. Tik op het object of de persoon die u wilt volgen en de drone volgt automatisch het object of de persoon die u kiest.
OPMERKING: als er meerdere mensen op het scherm staan, kunt u er een kiezen om te volgen. Als er geen doel op het scherm staat, gaat de drone naar de "wachtmodus". Wanneer er een volgtarget op het scherm staat, gaat het systeem automatisch naar de volgmodus. (Deze modus kan alleen worden gebruikt in de app-gestuurde modus.)

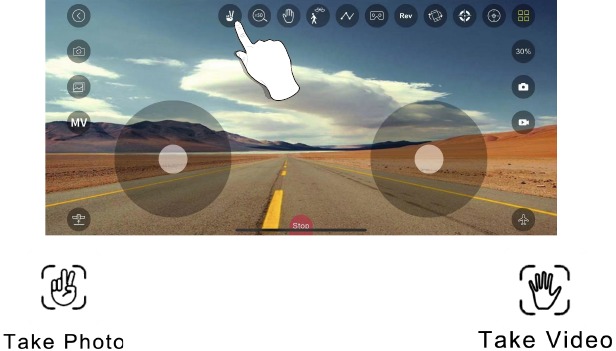

Gebaren-selfiemodus

Klik op " " (hand met twee vingers) in de app. Steek 2 vingers op om een foto te maken. Zwaai met uw hand of steek 3 vingers op om de video-opname te starten. Er is een aftelling van 3 seconden voordat een video of foto wordt gemaakt.
OPMERKING: deze functie kan alleen worden gebruikt als er voldoende licht is. Gebieden met weinig licht of weinig verlichting kunnen voorkomen dat de camera uw handgebaren detecteert.

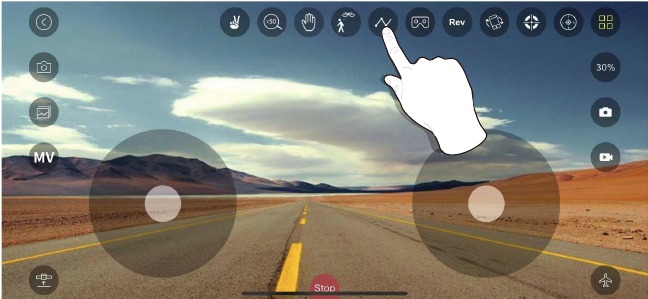

Vliegroute

Verbind de drone-wifi met uw smartphone en klik op " " in de app. Zoek het transparante vak op het scherm. Markeer het pad dat u wilt vliegen binnen het transparante vakbereik op de kaart. (Deze modus kan alleen worden gebruikt in de app-gestuurde modus.)

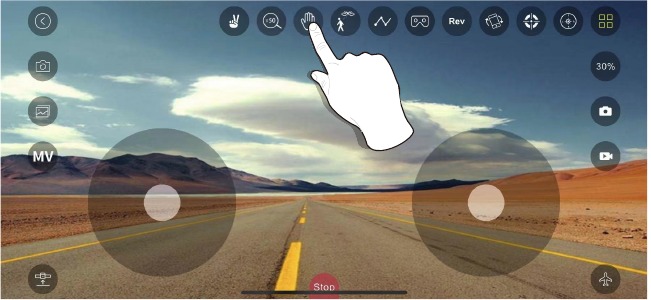

Palm Follow

Verbind de drone-wifi met uw smartphone, selecteer het pictogram " " in de app en plaats uw handpalm voor de lens. De drone herkent automatisch de positie van uw handpalm en volgt de beweging. (Deze modus kan alleen worden gebruikt in de app-gestuurde modus.)

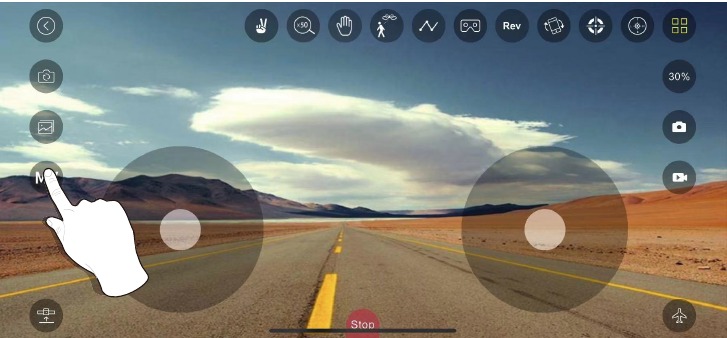

Entertainment-modus

Klik op " " om de entertainmentmodus te openen.
U kunt foto-effecten kiezen en korte video's samenstellen.

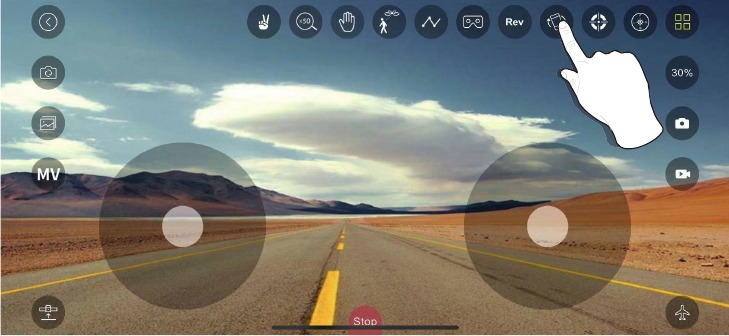

Zwaartekrachtbedieningsmodus

Klik op " " om de zwaartekrachtbedieningsmodus te openen. (Deze modus kan alleen worden gebruikt in de app-gestuurde modus.) U kunt de vliegrichting van de drone regelen op basis van de kantelhoek van de telefoon.
Kantel de telefoon naar voren, de drone vliegt naar voren.
Kantel de telefoon naar achteren, de drone vliegt naar achteren.
Kantel de telefoon naar links en de drone vliegt naar links.
Kantel de telefoon naar rechts en de drone vliegt naar rechts.

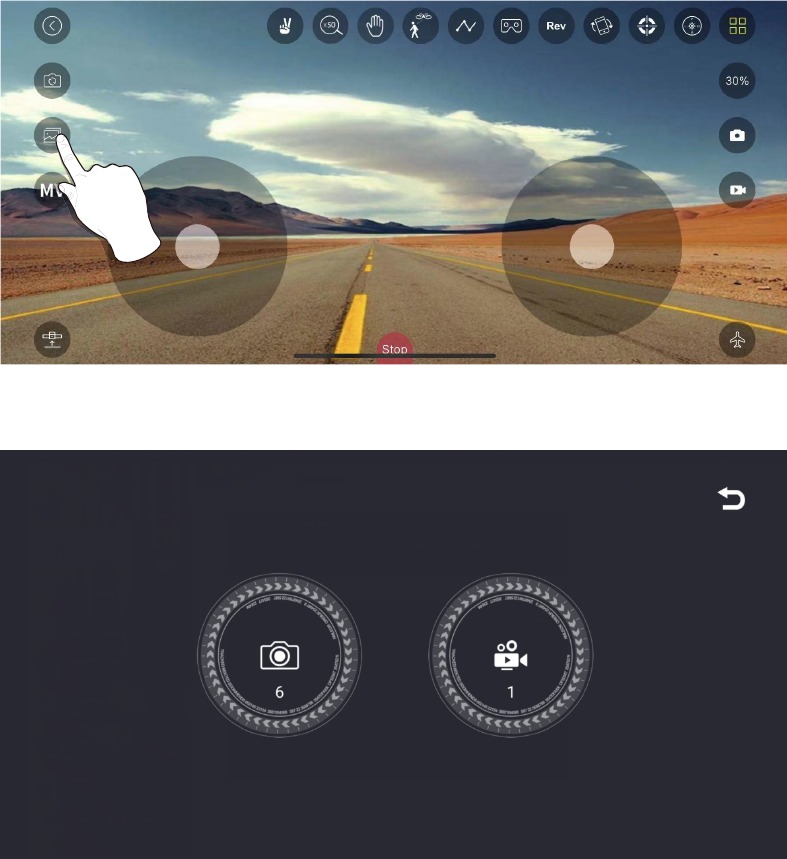

Galerij

Open de app en klik op " " (galerij) om toegang te krijgen tot uw foto's en videobestanden

Specificaties

Drone-model: F19
Drone-gewicht: 109 g/3,8 oz
Batterijtype: Lipo Lithium-Ion-batterij
Vliegtijd: ongeveer 10 minuten
Maximale oplaadtijd: ongeveer 80 minuten
Capaciteit: 1800 mAh
Spanning: 3,7 V
Aanbevolen bedieningshoogte: 5 m (16 voet)
Maximaal RC-bedieningsbereik: 50 m (160 voet) (vrij zicht)
WIFI-camerabereik: 25 m (80 voet) (vrij zicht, afhankelijk van de omstandigheden en uw mobiele apparaat)
Windbestendigheidsniveau: niveau 1 (vliegen tijdens winderige omstandigheden wordt NIET aanbevolen)
Automatisch zweven: ingeschakeld
Werkfrequentie afstandsbediening: 2,4 GHz
Batterij afstandsbediening: 3*AA
Werkspanning afstandsbediening: 3,7 V
Cameralens: FOV 90°
Fotomodus: enkele opname
Foto-indeling: JPEG
Video-indeling: MP4
Bedrijfstemperatuurbereik: 32° tot 104°F (0° tot 40°C)

Mobiele app: "WiFi UAV" in App Store & Google Play Store
Liveweergave werkfrequentie: 2,4 GHz ISM

Probleemoplossing

VEILIGHEIDSMAATREGELEN

Veiligheid: De F19-drone is ontworpen en vervaardigd met het oog op veiligheid. Uw veiligheid hangt ook af van de juiste training en een doordachte bediening. Stel de drone niet in, bedien hem niet, voer er geen onderhoud aan uit of repareer hem niet voordat u deze handleiding en de labels op de unit hebt gelezen en begrepen.
Verantwoordelijkheid van de eigenaar: Om uw drone correct te onderhouden en de veiligheid van de bediener te waarborgen, is het de verantwoordelijkheid van de drone-eigenaar om deze instructies te lezen en op te volgen:
Volg alle installatie-, bedienings- en onderhoudsinstructies.
Lees en volg alle veiligheidsinstructies. Houd ze gemakkelijk beschikbaar voor de bedieners.
Zorg ervoor dat alle bedieners goed zijn opgeleid, weten hoe ze veilig moeten werken en goed worden begeleid.
Bedien de drone niet voordat u zeker weet dat alle onderdelen op hun plaats zitten en correct werken.
Inspecteer de drone regelmatig zorgvuldig en voer al het vereiste onderhoud uit.
Onderhoud de drone alleen met goedgekeurde vervangingsonderdelen.
Bewaar alle instructies bij het product.
Gebruik dit product alleen als het veilig kan worden gebruikt!

DIT PRODUCT MAG ALLEEN WORDEN GEBRUIKT DOOR VOLWASSENEN EN TIENERS VAN 14 JAAR EN OUDER. TOEZICHT VAN EEN VOLWASSENE IS VEREIST VOOR KINDEREN ONDER DE 14 JAAR.

HET OPLADEN VAN DE DRONE-BATTERIJ MOET TE ALLEN TIJDE ONDER TOEZICHT VAN EEN VOLWASSENE GEBEUREN. HAAL DE BATTERIJ UIT HET STOPCONTACT WANNEER DEZE VOLLEDIG IS OPGELADEN. LAAD DE BATTERIJ NIET TE LANG OP.

GEEN FAA-LICENTIE NODIG!

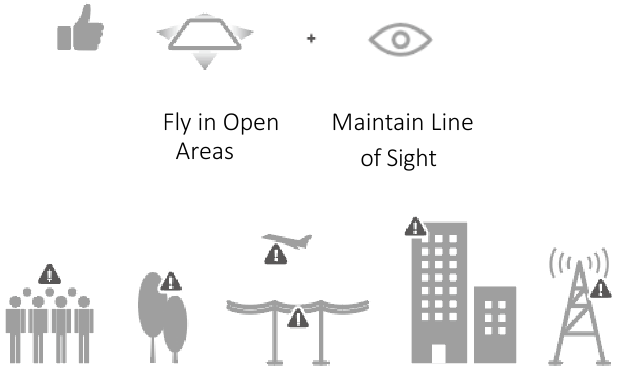

Vliegveiligheid

Aanbevolen voor gebruik binnenshuis of vliegen onder 5 m (16 voet).

Vermijd vliegen over of in de buurt van obstakels, mensenmassa's, hoogspanningsleidingen, bomen, luchthavens of water.
Vlieg NIET in de buurt van sterke elektromagnetische bronnen, zoals hoogspanningsleidingen en basisstations, omdat dit het kompas aan boord kan beïnvloeden.

Gebruik de drone NIET in ongunstige weersomstandigheden zoals regen, sneeuw, mist en harde wind.

Blijf uit de buurt van de roterende propellers en motoren.

No-flyzone

Technische ondersteuning

Heeft u vragen?
E-mail: support@contixo.com
Ma-vr 9:00 - 16:00 PST
Website: www.contixo.com
