VOORWOORD

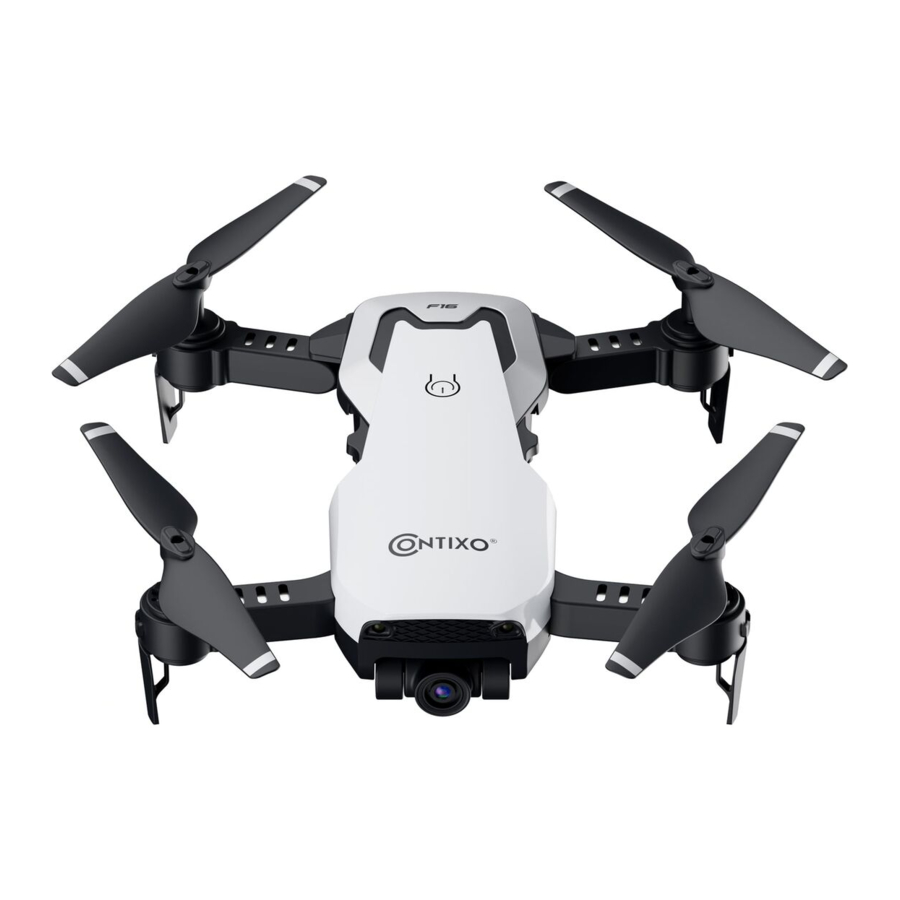

De Contixo F16 Drone is een mini-quadcopter die speciaal is gebouwd voor drone-applicatieontwikkelaars, zodat u uw aangepaste applicaties snel in de lucht kunt krijgen.
Dit ontwikkelplatform is bedoeld om door ontwikkelaars te worden aangepast op basis van hun professionele oordeel. De Contixo F16 drone wordt vanuit de fabriek verzonden met vooraf geconfigureerde standaardinstellingen en heeft de optie om te worden aangepast. Er zijn geen operationele beperkingen aan de kit. Ontwikkelaars zijn verantwoordelijk voor het testen en waarborgen van de veiligheid van hun configuratie en het vaststellen van de operationele limieten van die configuraties.
De F16 Drone is ontworpen en ontwikkeld door Contixo, Inc. in Zuid-Californië, VS. Gemaakt in China.

Lees de instructies aandachtig voordat u kinderen, tieners en volwassenen de drone laat bedienen. Toezicht van een volwassene wordt aanbevolen.

Wat zit er in de doos

• 1 drone
• 2 batterijen
• 4 propellerbladen
• 4 propellerbeschermers
• 4 landingsgestellen
• 1 handleiding
• 1 garantiekaart
• 1 USB-kabel
• 1 schroevendraaier
• 4 schroeven

Het is belangrijk om basisrichtlijnen voor de veiligheid van uzelf en de mensen om u heen te begrijpen. Vergeet niet de veiligheidsrichtlijnen te lezen voor de vlucht.

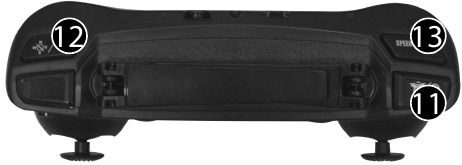

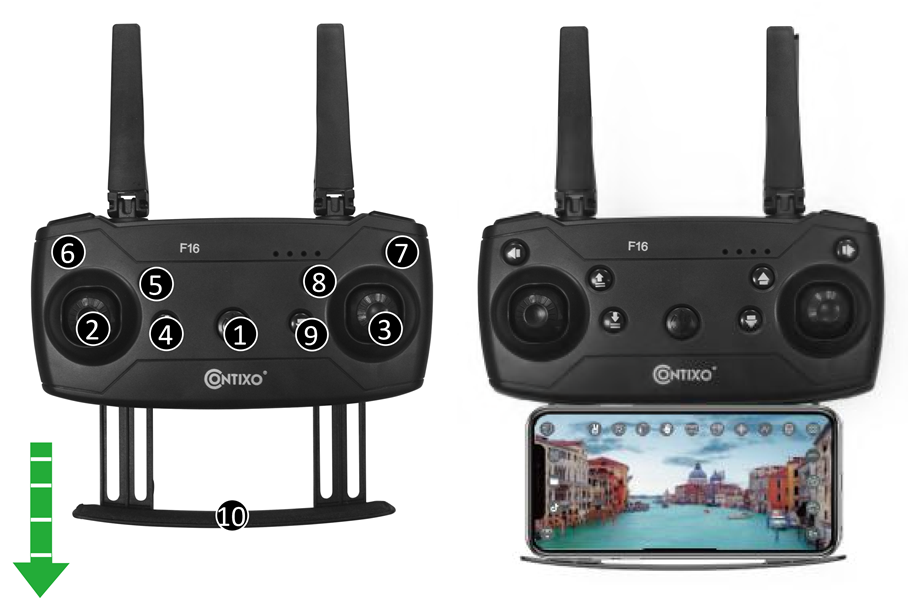

Functies van de afstandsbediening

1. Aan/uit-knop:
   AAN – Eén keer klikken, rood lampje gaat knipperen
   UIT – Eén keer klikken, rood lampje gaat uit
2. Gashendel
3. Richtingstick
4. Landen met 1 knop
5. Opstijgen met 1 knop met automatisch zweven
6. Fijnafstelling aan de linkerkant
7. Fijnafstelling aan de rechterkant
8. Fijnafstelling vooruit
9. Fijnafstelling achteruit
10. Smartphone-clip
11. Kort indrukken voor 3D-rol, lang indrukken voor noodstop
12. Kort indrukken om de headless-modus te activeren, lang indrukken voor 1-knops Return-to-Home
13. Klik om te schakelen tussen drie snelheidsmodi

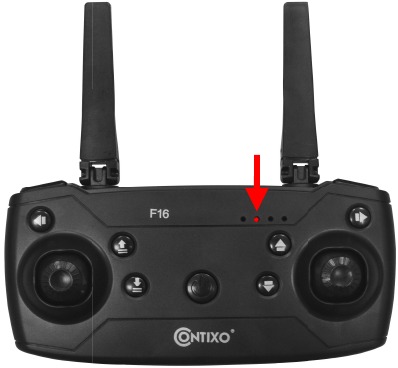

Indicatielampje

Knipperend rood: De afstandsbediening zoekt naar het dronesignaal
Continu rood: De afstandsbediening is succesvol verbonden met de drone

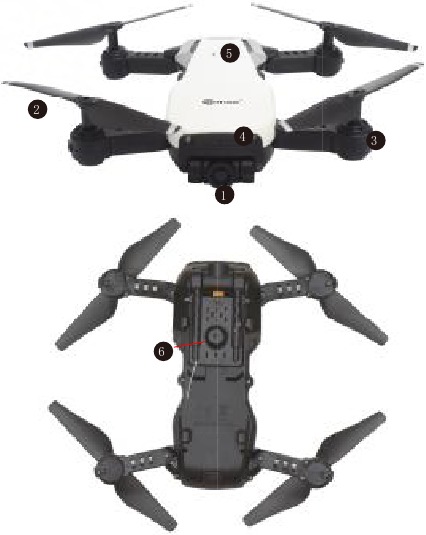

Drone-diagram

1. HD-camera
2. Propeller
3. Propellermotor
4. LED-indicator
5. Aan/uit-knop
6. Optische stroomsensor

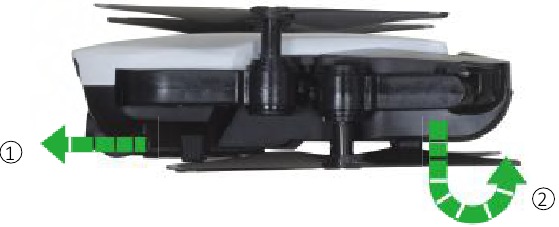

Drone uitvouwen

1. Vouw eerst de voorste arm uit.
2. Vouw vervolgens de achterste arm uit.


(Let op: De achterste armen moeten van onder naar boven worden uitgeschoven)

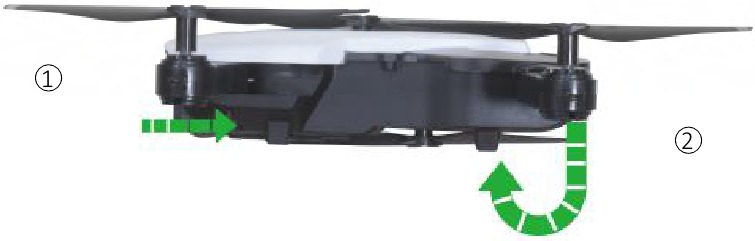

Drone inklappen

1. Vouw eerst de achterste arm in.
2. Vouw vervolgens de voorste arm in.


(Let op: De achterste armen moeten van boven naar beneden worden opgeborgen)

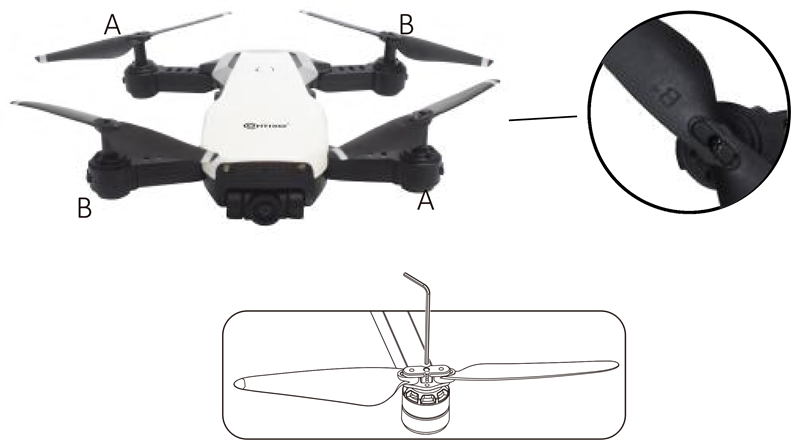

1. Installeer de propellers
   Tip! Zowel de propellers als de motoren zijn gemarkeerd met A, B (propeller A met motor A, propeller B met motor B).

2. Intelligente vluchtbatterij
   • Om in te schakelen, drukt u lang op de knop. Om uit te schakelen, drukt u lang op de knop.
   • Wanneer de batterij bijna leeg is, begint de stroomindicator te knipperen. Breng de drone op dat moment onmiddellijk terug en laad de batterij op om onnodige stroomuitval te voorkomen.

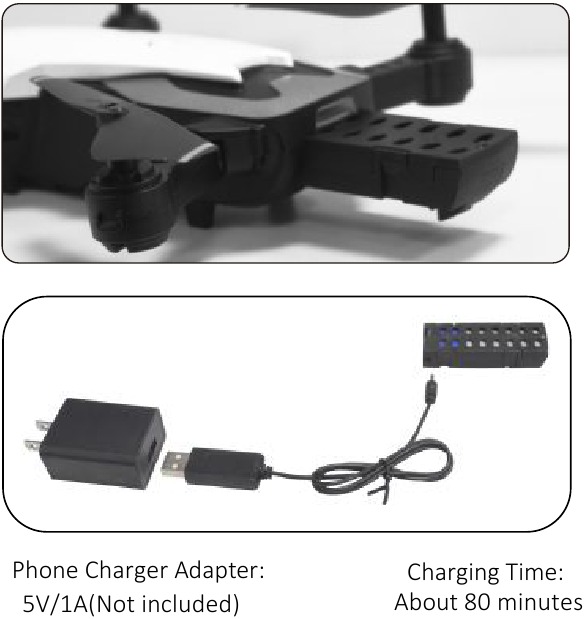

3. Laad de batterij op
   Ontgrendel de batterij en trek deze uit de drone.


4. Instructies voor het opladen van lithiumbatterijen
   1. Opladen: steek de USB-kabel in de USB-poort van de oplader en sluit deze aan op de oplaadpoort van de batterij om op te laden. De indicator op de kabel wordt continu rood tijdens het opladen. Wanneer de batterij volledig is opgeladen, gaat de indicator op de kabel uit.
   2. De drone kan worden opgeladen met een reis- of autolader.
   3. Het duurt ongeveer 60-80 minuten voordat de dronebatterij volledig is opgeladen. De vliegtijd kan variëren van 11 tot 13 minuten, afhankelijk van hoe de drone wordt gebruikt.

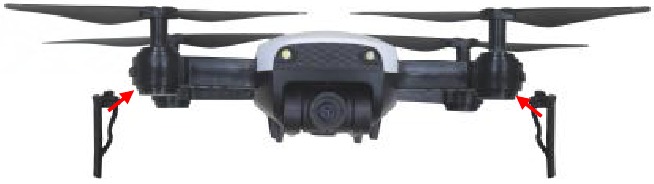

5. Installatie
   Installeer het landingsgestel op de bijbehorende interface.

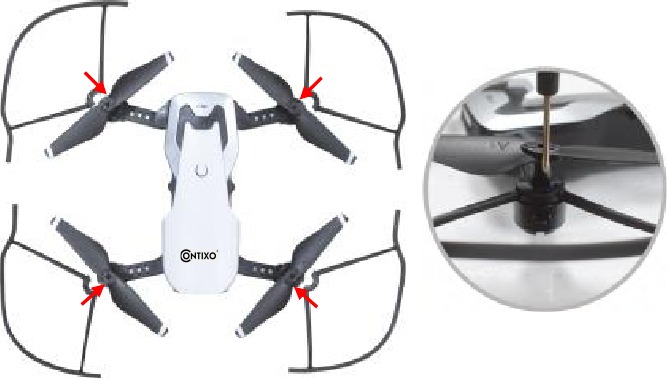

   Installeer de propellerbeschermer op de arm en draai de schroeven vast.

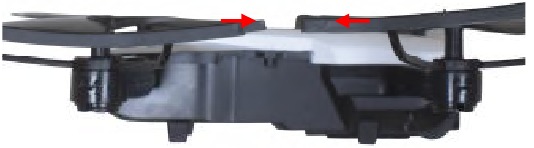

   Verbind de voorste en achterste propellerbeschermer aan dezelfde kant met elkaar.


Installeer de Contixo F16-app

Contixo F16

Zoek de toepassing "Contixo F16" in de APP Store.

Zoek de toepassing "Contixo F16" in de Google Play Store.

Vereiste besturingssystemen: IOS 8.0 of hoger / Android 5.0 of hoger.

Vlucht

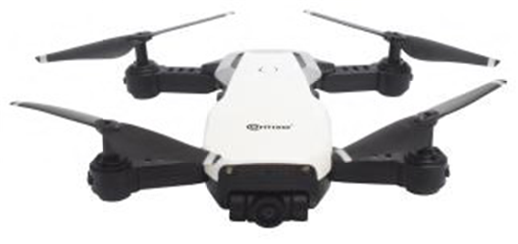

Stap 1: Schakel de drone in en zet hem op een vlakke ondergrond
Schakel de drone in en de lampjes van de drone beginnen te knipperen. Plaats de drone op een vlakke ondergrond.

Stap 2: Schakel de afstandsbediening in en koppel deze met de drone
Klik op de aan/uit-knop van de afstandsbediening om de afstandsbediening in te schakelen. Beweeg vervolgens de linker joystick omhoog en omlaag. Wanneer het dronelampje stopt met knipperen en verandert in een continu lampje, is het koppelen gelukt.
OPMERKING: U kunt op dit moment verbinding maken met het wifi-signaal van de drone om de huidige drone op de Contixo F16-app te bekijken.

Gashendel-joystick

Stap 3: App verbinden

• Verbind uw smartphone met de wifi van de drone en controleer de status van de drone op de "Contixo F16"-app.
• Open de "Contixo F16"-applicatie op uw smartphone om toegang te krijgen tot de bedieningsinterface.

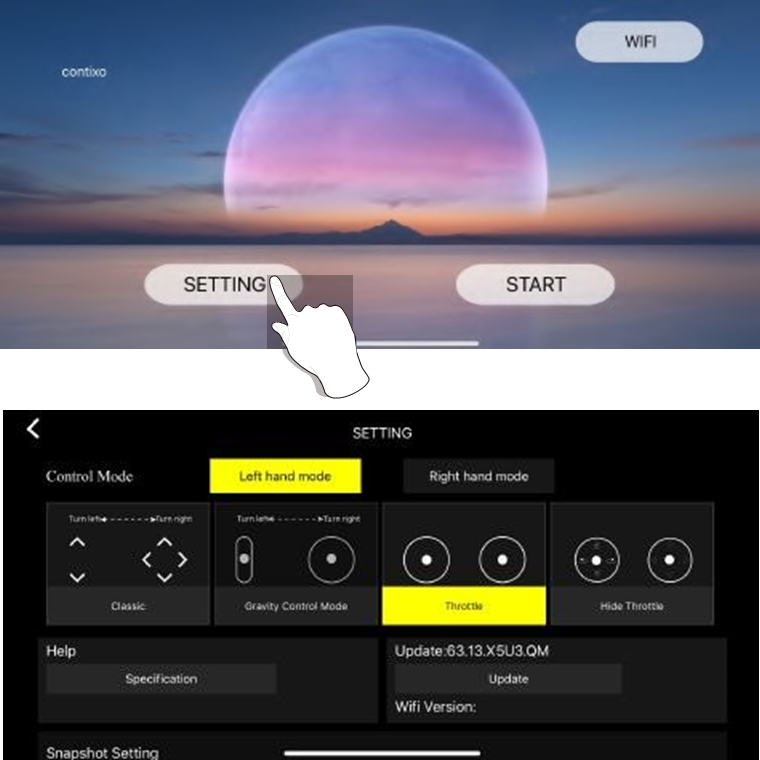

Stap 4: Klik op de instellingenknop om de bedieningsmodus en de kwaliteit van de foto en video te selecteren

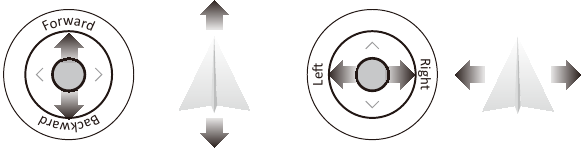

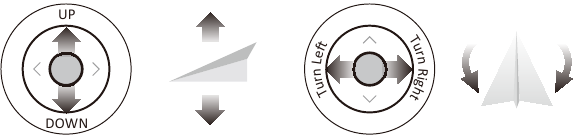

Bedieningsmethode voor de linkerhandmodus

Gashendel-joystick

Richting-joystick

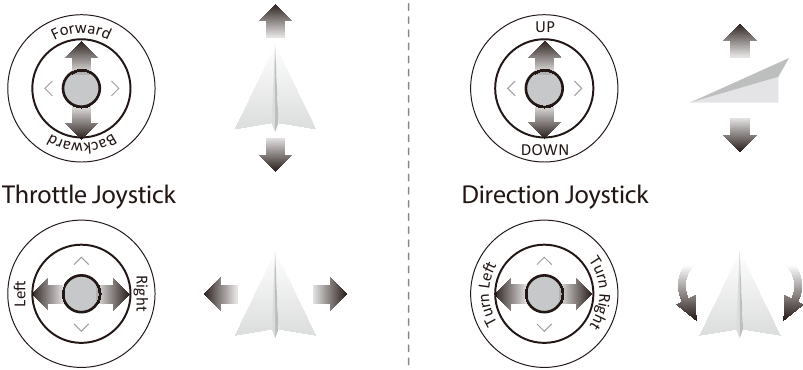

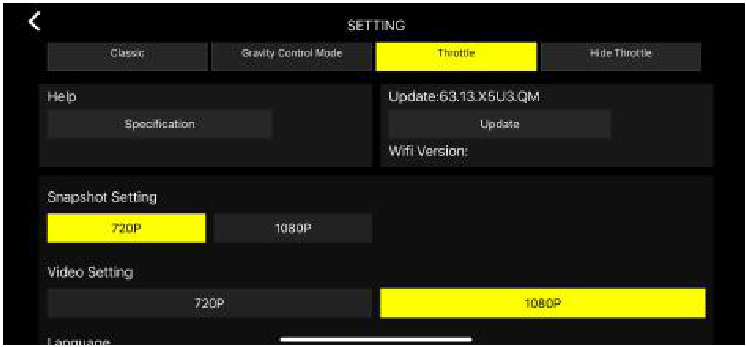

Bedieningsmethode voor de rechterhandmodus

Selecteer vervolgens de beeld- en videokwaliteit.

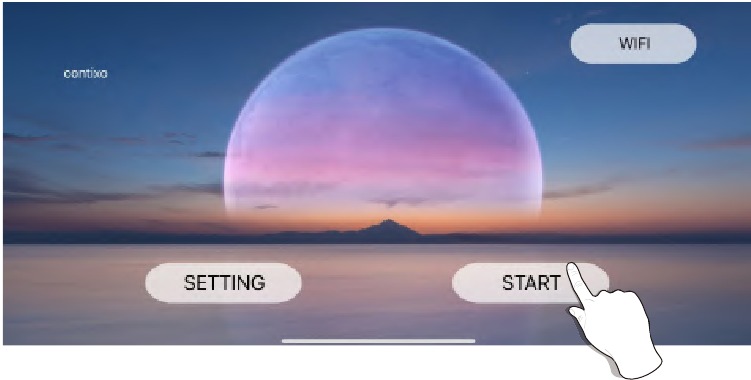

Klik op "" en klik vervolgens op "START".

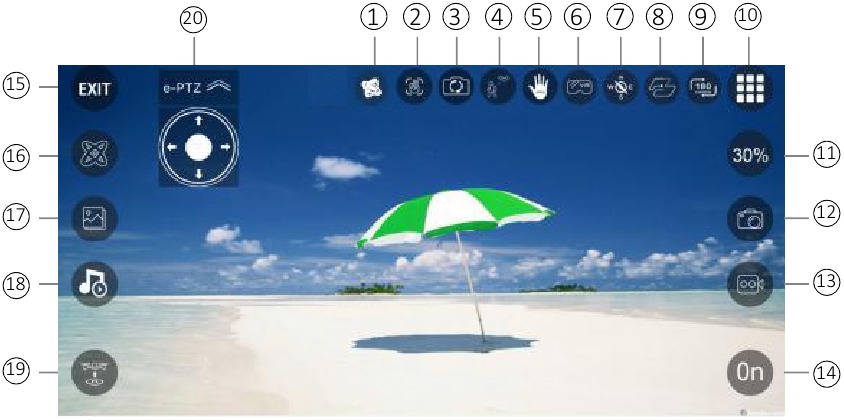

APP-introductie

1. Zwaartekrachtbedieningsmodus
2. Handgebaar
3. Schakel tussen camera aan de voor- en onderkant
4. Volg mij-modus
5. Handpalm volgen
6. VR-splitscreen
7. Headless-modus
8. Vluchtpad
9. Flip-scherm
10. Knop verbergen/weergeven
11. Snelheid schakelen
12. Foto maken
13. Video opnemen
14. APP-bediening aan/uit
15. Afsluiten
16. Gyroscoop kalibreren
17. Galerij
18. Entertainmodus
19. Opstijgen/landen met één knop
20. Perspectief aanpassen

Stap 5: Fabrieksinstellingen herstellen/Gyroscoop kalibreren

• Duw de joysticks in de 7 uur (linker joystick) & 5 uur (rechter joystick) positie.
• Lampjes knipperen snel en veranderen in een continu lampje.

Of klik op " " op de app wanneer de drone onder APP-bediening staat.

Opstijgen/landen

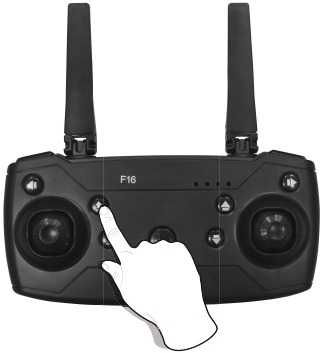

Opstijgen
Druk op de 1-Key Take-off (1-toets opstijgen) button of klik op " " op de app wanneer de drone onder APP-besturing staat.

Zodra de lampjes allemaal continu branden, ben je klaar om te vliegen!

• Rode (achter) en witte (voor) lampjes branden allemaal continu (knipperen niet).

Roterende propellers kunnen gevaarlijk zijn. Start de motoren NIET als er mensen in de buurt zijn.

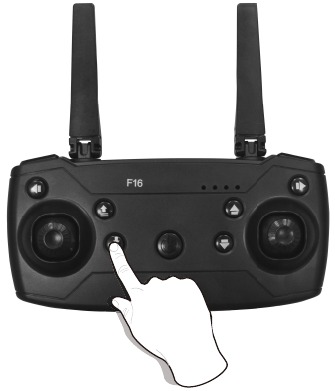

Landen
Druk op de 1-Key landing (1-toets landen) button of klik op " " op de app wanneer de drone onder APP-besturing staat.

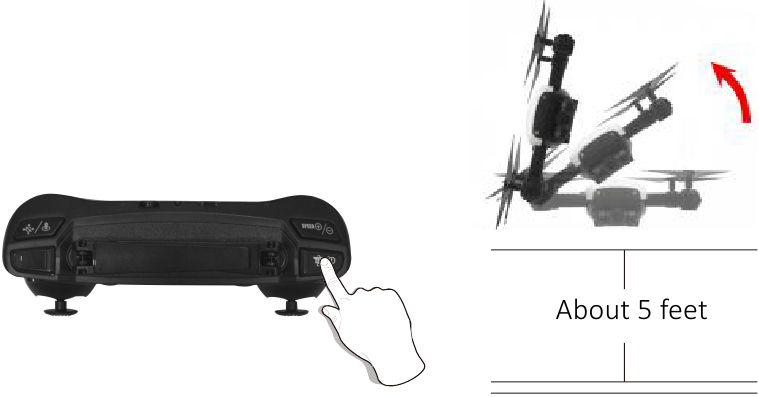

3D Roll/Noodstop

3D Roll: Druk kort op de " " button en duw de richtingjoystick naar links of rechts. De drone zal in de lucht rollen in de overeenkomstige richting

Noodstop: Houd de " " button lang ingedrukt en de drone schakelt onmiddellijk uit en stopt met vliegen. Een unit in de lucht zal uit de lucht vallen.

Wanneer de noodstopfunctie wordt gebruikt tijdens het vliegen, kan dit schade veroorzaken als de drone neerstort of mensen onder de drone verwonden.

Return-to-Home (RTH)

De Return to Home (RTH) functie brengt de drone terug naar het opstijgpunt.

Beschrijving van de Return-to-home functie
Wanneer de drone de Return to Home functie uitvoert, vliegt hij recht terug naar de thuispositie (opstijgpositie) op basis van de huidige hoogte van de drone. Zorg ervoor dat er geen objecten (gebouwen of bomen) in het gebied zijn. Vervolgens lokaliseert hij de thuispositie (opstijgpositie) en daalt af naar het beginpunt.

Houd de " " button lang ingedrukt voor One-key Return To Home (terug naar huis met één toets).

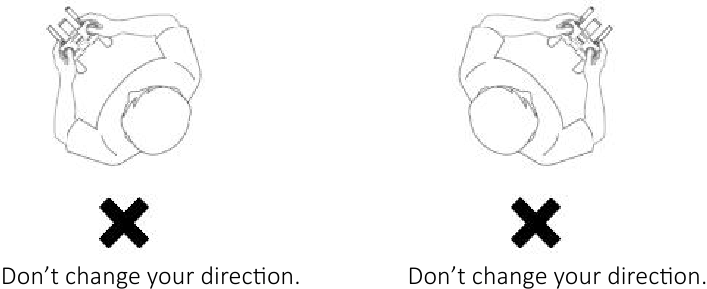

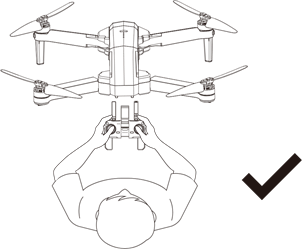

Headless-modus

1. De drone staat standaard in de Normale modus wanneer de drone en de afstandsbediening succesvol zijn gekoppeld. Klik op de " " button om naar de Headless-modus te gaan. Klik nogmaals op de " " button om de Headless-modus te verlaten. Of klik op " " op de app wanneer de drone onder APP-besturing staat.

2. Normale modus: Vóór het opstijgen geven de witte lampjes op de drone de voorwaartse richting aan.
3. Headless-modus: Vóór het opstijgen geven de witte lampjes op de drone de voorwaartse richting aan. Wanneer de drone tijdens de vlucht draait, wordt de vliegrichting niet gewijzigd.

   De richting van de besturing wanneer de drone is gekoppeld.


In de Headless-modus is de voorwaartse richting de richting waarin de piloot kijkt wanneer de piloot de drone met de afstandsbediening koppelt. Als de piloot de richtingjoystick naar voren duwt, vliegt de drone naar voren. Als de piloot de richtingjoystick naar achteren duwt, vliegt de drone naar hem/haar toe. Als de piloot de rechterstick naar links of rechts beweegt, beweegt de drone ook naar links of rechts, ten opzichte van de piloot. Het is erg belangrijk dat de piloot zijn positie of de richting waarin hij of zij kijkt niet verandert, omdat dit een verkeerde richting van de dronebesturing kan veroorzaken.

De drone trimmen voor een meer evenwichtige vlucht

Wanneer de drone naar rechts afwijkt, drukt u op de " " button en de drone kan naar links worden gecorrigeerd.

Wanneer de drone naar links afwijkt, drukt u op de " " button en de drone kan naar rechts worden gecorrigeerd.

Wanneer de drone naar voren afwijkt, drukt u op de " " button en de drone kan naar achteren worden gecorrigeerd.

Wanneer de drone naar achteren afwijkt, drukt u op de " " button en de drone kan naar voren worden gecorrigeerd.

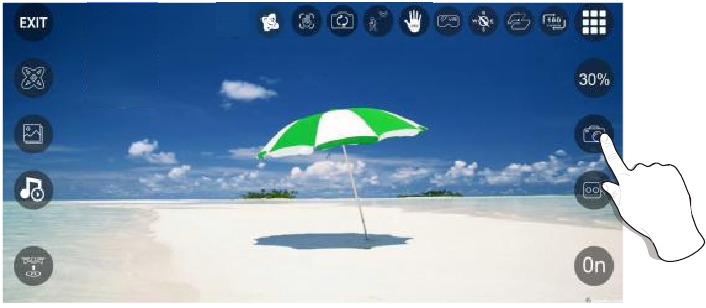

Camerafuncties

Tik op " " op de app om een foto te maken. Het witte lampje aan de voorkant van de drone en het rode lampje aan de achterkant van de drone knipperen één keer, wat aangeeft dat de drone een foto heeft gemaakt.

Tik op " " op de app om een video op te nemen. Het witte lampje aan de voorkant van de drone en het rode lampje aan de achterkant van de drone knipperen twee keer, wat aangeeft dat de drone begint met opnemen.

Tik nogmaals op " " op de app om de video op te slaan.

Foto's en video's worden opgeslagen op de telefoon. Maak GEEN foto's tijdens het opnemen van video.

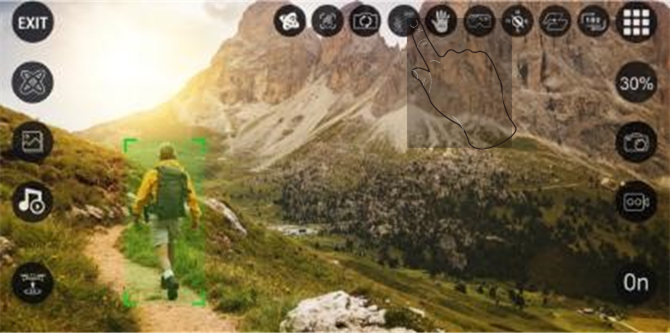

Volg mij-modus

Klik op " " en de camera herkent automatisch de persoon of het mensvormige object in de lens. Tik op het object of de persoon die u wilt volgen en de drone volgt automatisch het object of de persoon die u kiest.

LET OP: Als er meerdere mensen op het scherm staan, kunt u er een kiezen om te volgen. Als er geen doelwit op het scherm staat, gaat de drone naar de "wachtmodus". Wanneer er een volgdoel op het scherm staat, gaat het systeem automatisch naar de volgmodus. (Deze modus kan alleen worden gebruikt in de APP-besturingsmodus.)

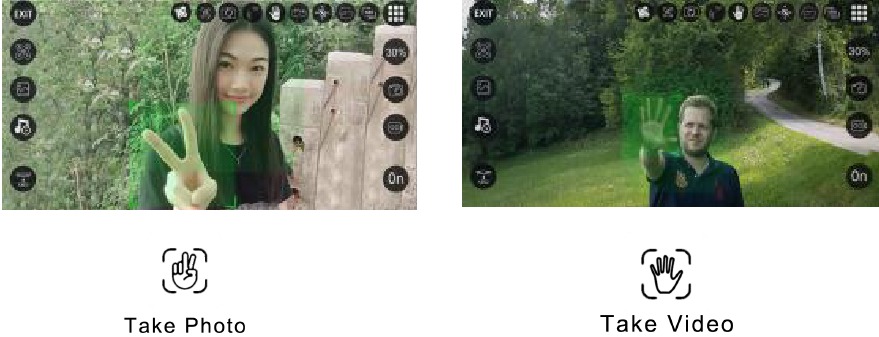

Selfiemodus

Klik op " " (hand met twee vingers) op de App. Houd 2 vingers omhoog om een foto te maken. Zwaai met uw hand of houd 3 vingers omhoog om een video-opname te starten. Er is een aftelling van 3 seconden voordat een video of foto wordt gemaakt.

LET OP: Deze functie kan alleen worden gebruikt als er voldoende licht is. Gebieden met weinig of gedimd licht kunnen voorkomen dat de camera uw handgebaren detecteert.

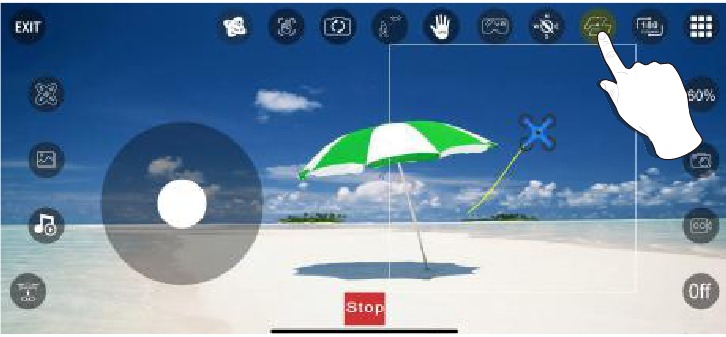

Vluchtpad

Verbind de drone-wifi succesvol met uw smartphone, klik op " " op de App. Zoek het transparante vak op het scherm. Markeer het pad dat u wilt vliegen binnen het transparante vakbereik op de kaart. (Deze modus kan alleen worden gebruikt in de APP-besturingsmodus.)

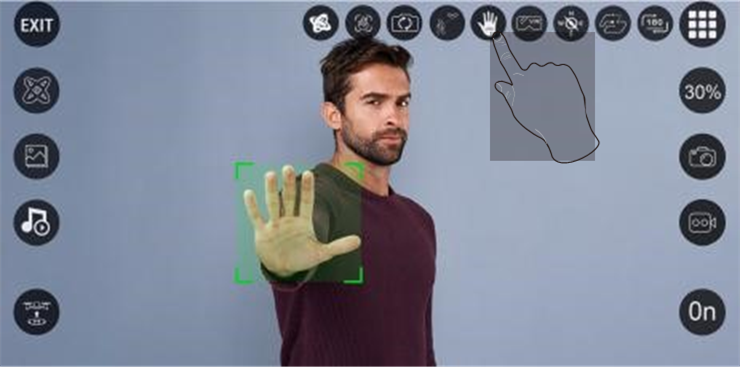

Handpalm volgen

Verbind de drone-wifi succesvol met uw smartphone, klik op " " op de App en houd uw handpalm voor de lens. De drone herkent automatisch de positie van uw handpalm en volgt de beweging. (Deze modus kan alleen worden gebruikt in de APP-besturingsmodus.)

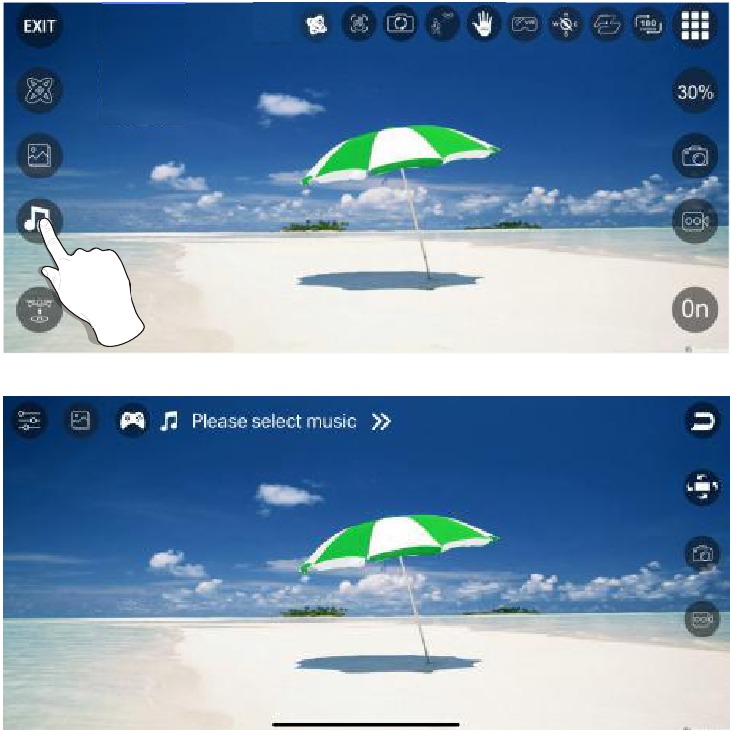

Entertainmentmodus

Klik op " " om de entertainmentmodus te openen.
U kunt foto-effecten kiezen en korte video's samenstellen.

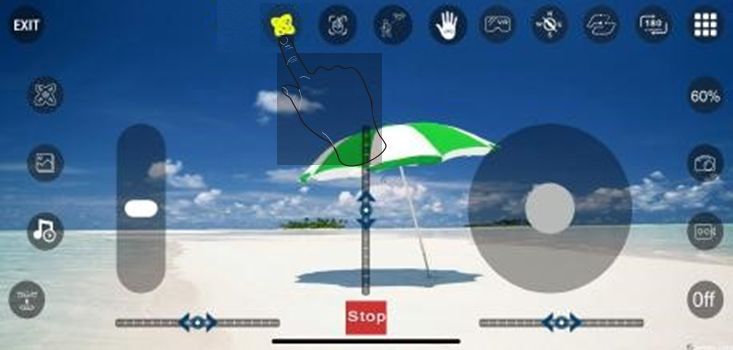

Zwaartekrachtbesturingsmodus

Klik op " " om de zwaartekrachtbesturingsmodus te openen. (Deze modus kan alleen worden gebruikt in de APP-besturingsmodus.) U kunt de vliegrichting van de drone besturen op basis van de kantelhoek van de telefoon.
Kantel de telefoon naar voren, de drone vliegt naar voren.
Kantel de telefoon naar achteren, de drone vliegt naar achteren.
Kantel de telefoon naar links en de drone vliegt naar links.
Kantel de telefoon naar rechts en de drone vliegt naar rechts.

Galerij

Open de App, klik op (galerij) om toegang te krijgen tot uw foto- en videobestanden

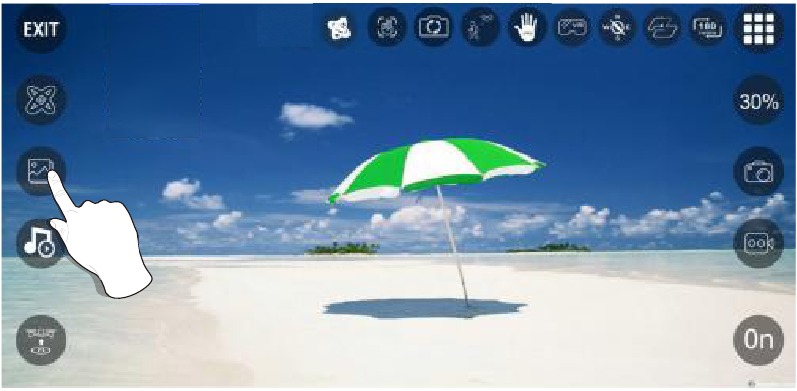

Afbeelding 1. Klik op de " " button.

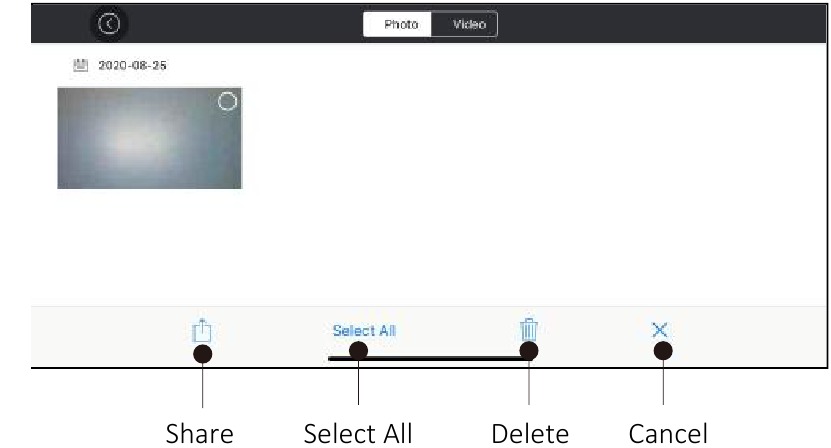

Afbeelding 2. Houd de inhoud in de galerij lang ingedrukt en de bedieningsknoppen verschijnen.

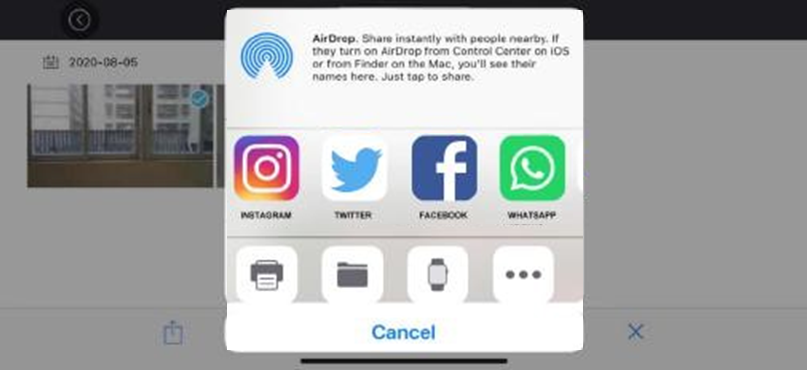

Afbeelding 3. Delen

1. Open de App, klik op (galerij) om toegang te krijgen tot uw foto- en videobestanden (Afb. 1.)
2. Houd de inhoud in de galerij lang ingedrukt en de bedieningsknoppen verschijnen en kies de foto's die u wilt delen.
3. Klik op " " om de platforms te kiezen om mee te delen (Afb. 3).

Specificaties

Drone Model: F16

Drone Gewicht: 100g/3.5 oz

Batterijtype: Lipo Lithium-Ion batterij

Vliegtijd: ongeveer 11-13 minuten

Maximale oplaadtijd: ongeveer 80 minuten

Capaciteit: 1000 mAh

Voltage: 3.7V

Aanbevolen besturingshoogte: 5M (16 feet)

Max. RC-besturingsbereik: 50M (160 feet) (Onbelemmerd)

WIFI-camerabereik: 25M (80 feet) (Onbelemmerd, afhankelijk van de omstandigheden en uw mobiele apparaat)

Windweerstandsniveau: Niveau 1 (Vliegen tijdens winderige omstandigheden wordt NIET aanbevolen)

Auto-Hovering: Ingeschakeld

Werkfrequentie afstandsbediening: 2.4 GHz

Batterij afstandsbediening: 3*AA

Werkspanning afstandsbediening: 3.7V Cameralens: FOV 45°

Stille fotografie-modus: Enkele opname

Fotoformaat: JPEG

Videoformaat: MP4

Bedrijfstemperatuurbereik: 32°tot 104°F ( 0°tot 40°C)

Mobiele App: "Contixo F16" in App Store & Google Play Store
Live View Werkfrequentie: 2.4 GHz ISM

De resolutie kan worden gewijzigd in de APP-instellingen.

Probleemoplossing

Technische ondersteuning

Heeft u vragen?
E-mail: support@contixo.com
Ma-vr 9:00 - 16:00 uur PST

Website: www.contixo.com

VEILIGHEIDSMAATREGELEN

Veiligheid: De F16 drone is ontworpen en vervaardigd met veiligheid in het achterhoofd. Uw veiligheid hangt ook af van de juiste training en zorgvuldige bediening. Stel de drone niet op, bedien hem niet, voer er geen onderhoud aan uit en repareer hem niet zonder eerst deze handleiding en de labels op het apparaat te lezen en te begrijpen.

Verantwoordelijkheid van de eigenaar: Om uw drone goed te onderhouden en de veiligheid van de bediener te waarborgen, is het de verantwoordelijkheid van de drone-eigenaar om deze instructies te lezen en op te volgen:
Volg alle installatie-, bedienings- en onderhoudsinstructies.
Lees en volg alle veiligheidsinstructies. Houd ze gemakkelijk beschikbaar voor bedieners. Zorg ervoor dat alle bedieners goed zijn opgeleid, weten hoe ze veilig moeten werken en goed worden begeleid.
Bedien de drone niet voordat u zeker weet dat alle onderdelen op hun plaats zitten en correct werken.
Inspecteer de drone regelmatig en voer al het vereiste onderhoud uit.
Onderhoud de drone alleen met goedgekeurde vervangingsonderdelen.
Bewaar alle instructies bij het product.
Gebruik dit product alleen als het veilig kan worden gebruikt!

DIT PRODUCT MAG ALLEEN WORDEN GEBRUIKT DOOR VOLWASSENEN EN TIENERS VAN 14 JAAR EN OUDER. TOEZICHT VAN EEN VOLWASSENE IS VEREIST VOOR KINDEREN ONDER DE 14 JAAR.

HET OPLADEN VAN DE DRONE-BATTERIJ MOET TE ALLEN TIJDE ONDER TOEZICHT STAAN VAN EEN VOLWASSENE. KOPPEL DE BATTERIJ LOS WANNEER DEZE VOLLEDIG IS OPGELADEN. LAAD DE BATTERIJ NIET TE LANG OP.

GEEN FAA-LICENTIE NODIG!

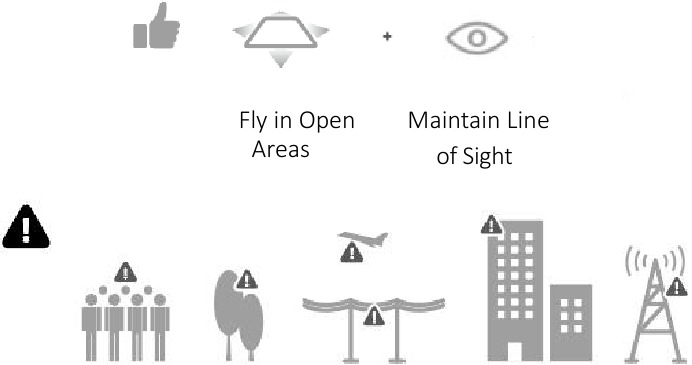

Vliegveiligheid

Aanbevolen voor gebruik binnenshuis of vliegen onder 5 meter (16 voet).

Vermijd vliegen over of in de buurt van obstakels, mensenmassa's, hoogspanningsleidingen, bomen, luchthavens of water.

Vlieg NIET in de buurt van sterke elektromagnetische bronnen, zoals hoogspanningsleidingen en basisstations, omdat dit het ingebouwde kompas kan beïnvloeden.

Gebruik de drone NIET in ongunstige weersomstandigheden, zoals regen, sneeuw, mist en windsnelheden.

• Blijf uit de buurt van de roterende propellers en motoren.

• No Fly Zone
