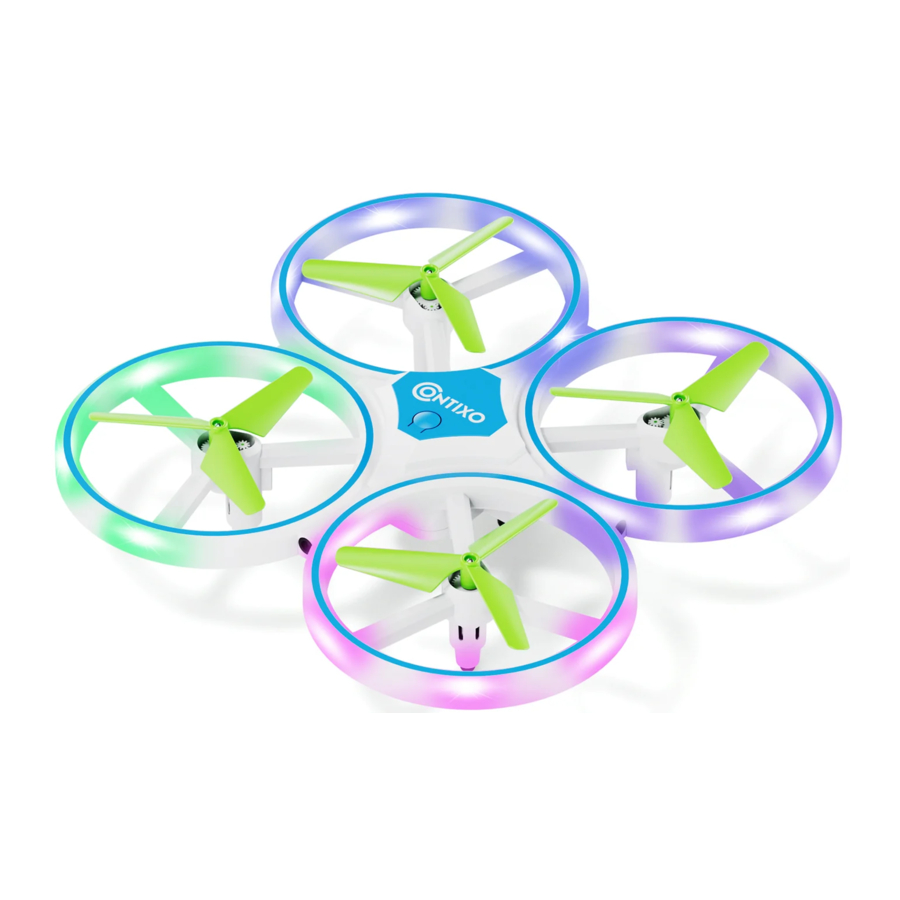

Contixo TD1 Handleiding

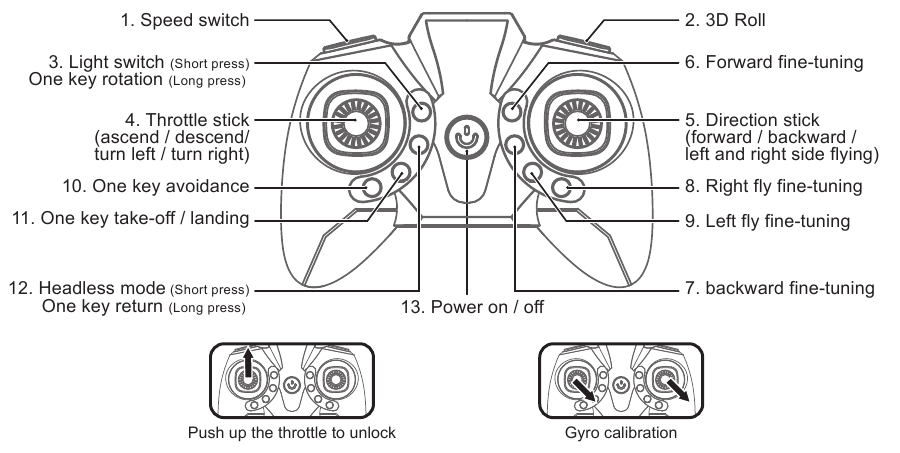

FUNCTIES VAN DE AFSTANDSBEDIENING

BATTERIJINSTALLATIE AFSTANDSBEDIENING

1. Verwijder de batterijklep van de achterkant van de controller (Fig. A).
2. Plaats 3 x AAA-batterijen in de controller, zorg ervoor dat de batterijen met de juiste polariteit worden geplaatst. (Fig. B). Gebruik geen oude en nieuwe batterijen of batterijtypes door elkaar.
3. Plaats de batterijklep terug.

DE BATTERIJ OPLADEN

1. Verwijder eerst de lithiumbatterij uit het batterijcompartiment van de drone (Fig. C).

2. Koppel de stroomlink van de stekker los (Fig. D).

3. Sluit de USB-oplaadkabel aan op het bijbehorende stopcontact. Het lampje gaat branden tijdens het opladen en gaat uit wanneer het volledig is opgeladen. De oplaadtijd is ongeveer 60-90 minuten (Fig. E).
   Opmerking: laad de batterij volledig op voordat u gaat vliegen.
   Waarschuwing voor een bijna lege batterij: wanneer de batterij bijna leeg is, knippert het lampje van de drone langzaam. Het moet onmiddellijk terugvliegen.


Let op:

1. Gebruik alleen de originele fabriekskabel. Gebruik geen beschadigde kabels of kabels van andere merken.
2. Laat de batterij niet aan de kant liggen tijdens het opladen.
3. Laad de batterij niet te lang op. Koppel het apparaat los wanneer de batterij volledig is opgeladen.
4. Laad de batterij niet onmiddellijk op nadat deze heet is geworden.
5. Laat de batterij niet in het vuur liggen met het oog op de veiligheid.
6. Maak geen kortsluiting in de batterij. Laat de batterij niet samen met kleine metalen onderdelen liggen met het oog op de veiligheid.
7. De drone moet de batterij verwijderen wanneer deze niet in gebruik is en deze op 80% bewaren om de levensduur van de batterij te verlengen. Bewaar de batterij op een koele plaats om blootstelling te voorkomen.

VLIEGVEILIGHEID

Kies een lege ruimte of een buitenomgeving zonder regen of sneeuw, wind minder dan niveau 4. Blijf uit de buurt van mensen, bomen, elektriciteitsleidingen, hoge gebouwen, luchthavens en signaaltorens.
Opmerking: de vliegtijd is ongeveer 8 minuten, de vliegafstand is maximaal 60 meter en de oplaadtijd is ongeveer 60-90 minuten.

VLUCHT

1. Afstandsbediening verbinding

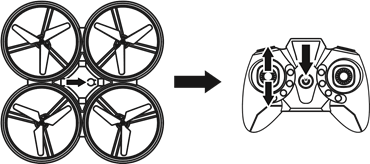

   1. Installeer de vliegtuigbatterij en de batterij van de afstandsbediening, zet de aan/uit-schakelaar van het vliegtuig aan en houd het vliegtuig na het knipperen op een horizontaal vlak.
   2. Zet de aan/uit-schakelaar van de afstandsbediening aan, duw de gashendel van de afstandsbediening omhoog en omlaag, het lampje van de drone wordt constant en de afstandsbediening is succesvol aangesloten.Opmerking: Stappen moeten worden gevolgd om slechte bedieningsproblemen te voorkomen.

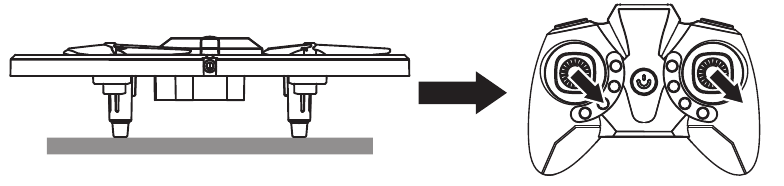

2. Gyroscoop kalibreren
   Nadat de drone en de afstandsbediening succesvol zijn verbonden, duwt u de linker- en rechterjoystick naar de rechterbenedenhoek. Op dit moment knippert het indicatielampje snel en verandert het in een constant licht. De kalibratie is voltooid.
   Opmerking: Als de drone na het opstijgen onstabiel vliegt, kan dit ook worden gecorrigeerd door de gyroscoop te kalibreren. De kalibratie moet op horizontaal niveau worden uitgevoerd.


3. Opstijgen / Landen

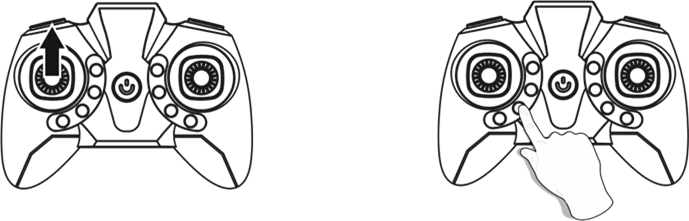

   Drone moet worden ontgrendeld voordat hij kan vliegen, duw de linker joystick omhoog en laat deze vervolgens los. Op dit moment beginnen de propellers te draaien. Duw de linker joystick opnieuw omhoog of druk op de knop voor opstijgen / landen met één toets, de drone stijgt tot een hoogte van ongeveer 1 meter en blijft zweven.
   Trek de linker joystick omlaag of druk nogmaals op de knop voor opstijgen / landen met één toets en de drone landt.

   Opmerking: Landen met één knop moet op een vlakke ondergrond gebeuren, anders zal de drone van koers afwijken.

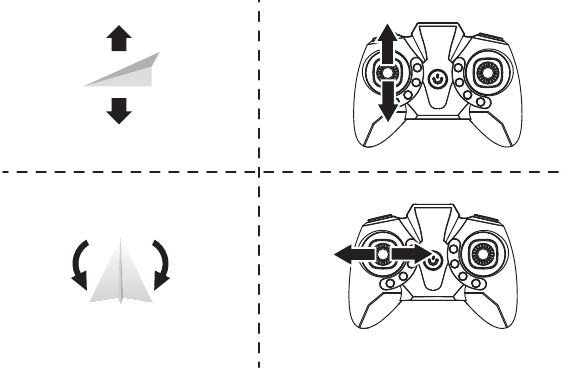

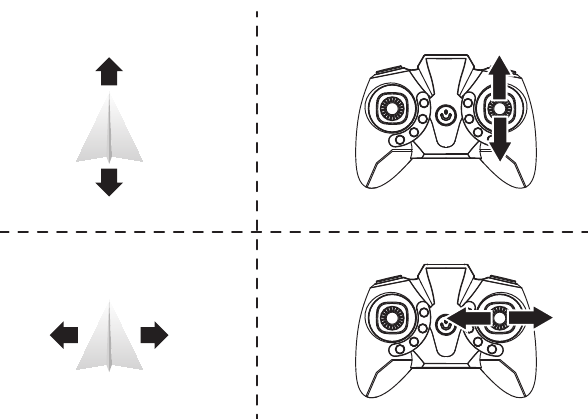

4. Bedieningsmethode
   Opmerking: wanneer de drone zich op 30 cm van de grond bevindt, wordt de drone onstabiel als gevolg van de luchtstroom eronder. Hoe dichter hij bij de grond staat, hoe groter de impact.

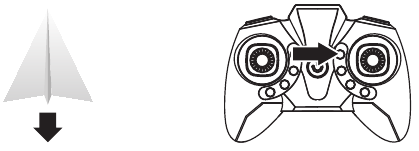

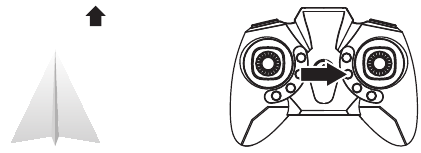

5. Trimfunctie
   Wanneer de drone in de lucht draait of in verschillende richtingen kantelt, kunt u de trimfunctie gebruiken om de actie te corrigeren.

   	Als de drone achteruit beweegt tijdens het zweven, druk dan op de voorwaartse trimknop totdat de drone stopt met achteruit bewegen.
   	Als de drone vooruit beweegt tijdens het zweven, druk dan op de achterwaartse trimknop totdat de drone stopt met vooruit bewegen.

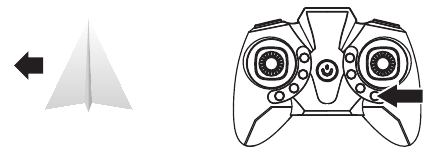

   	Als de drone naar links drijft tijdens het zweven, druk dan op de rechter zijwaartse trimknop totdat de drone stopt met naar links drijven.

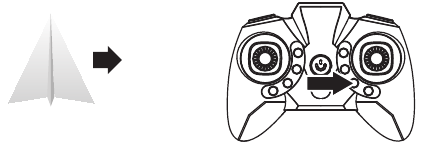

   	Als de drone naar rechts drijft tijdens het zweven, druk dan op de linker zijwaartse trimknop totdat de drone stopt met naar rechts drijven.

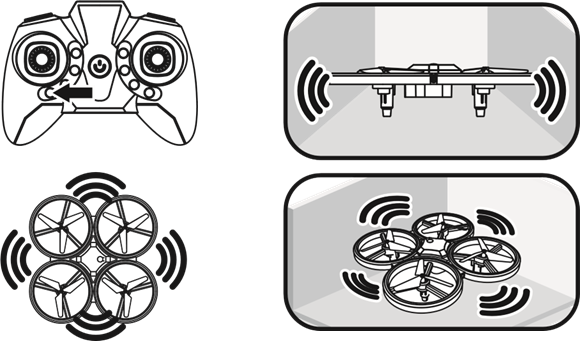

6. Modus voor het vermijden van obstakels
   Druk op de knop voor het vermijden van obstakels om de modus voor het vermijden van bostacles in te schakelen, druk nogmaals om uit te schakelen (Fig. 5).
   De modus voor het vermijden van obstakels is standaard ingeschakeld bij het opstijgen.
   Vermijd obstakels aan vier zijden en wanneer een obstakel wordt gedetecteerd, trekt de drone zich terug tot een veilige afstand. Wanneer de drone de modus voor het vermijden van obstakels inschakelt, kan de snelle versnelling niet worden ingeschakeld. Daarom wordt aanbevolen om binnenshuis te vliegen wanneer de modus voor het vermijden van obstakels is ingeschakeld.
   Opmerking: onder zonlicht of helder licht, glas of reflecterende objecten, zwarte objecten, zal het effect van het vermijden van obstakels slechter worden of zelfs mislukken.

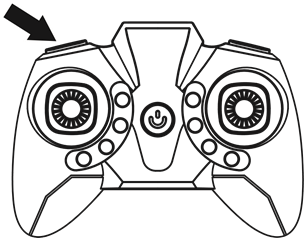

7. Snelheid schakelen
   De modus voor het vermijden van obstakels is standaard ingeschakeld bij het opstijgen en de snelheid is de laagste versnelling. Als u de snelheid moet wijzigen, moet u de modus voor het vermijden van obstakels uitschakelen. Druk op de snelheidsschakelknop om de snelheid te wijzigen, verschillende snelheidsversnellingen hebben verschillende pieptonen: "Di~" is de lage snelheidsmodus, "Di~Di~" is de gemiddelde snelheidsmodus en "Di~Di~Di" is de hoge snelheidsmodus.

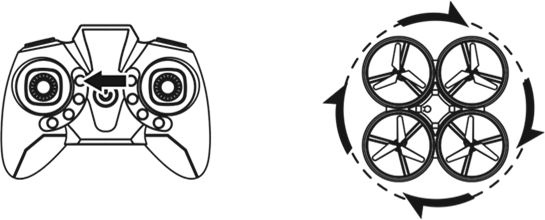

8. Lichtschakelaar & rotatie met één toets
   Lichtschakelaar
   Klik op de lichtschakelaar / rotatieknop met één toets, de lampjes van de drone schakelen automatisch naar een andere modus.
   Rotatie met één toets
   Houd de lichtschakelaar / rotatieknop met één toets lang ingedrukt en de drone draait met zichzelf als middelpunt.

9. Headless-modus & terugkeer met één toets
   Headless-modus
   De drone staat standaard in de normale modus wanneer de drone en de afstandsbediening succesvol zijn gekoppeld. Klik op de knop voor de headless-modus / terugkeer met één toets om naar de headless-modus te gaan. Klik nogmaals om de headless-modus te verlaten.
   Normale modus: de aan/uit-schakelaar van de drone geeft de achterwaartse richting aan.
   Headless-modus: vóór het opstijgen geeft de aan/uit-schakelaar van de drone de achterwaartse richting aan. Wanneer de drone tijdens de vlucht draait, wordt de vliegrichting niet gewijzigd.

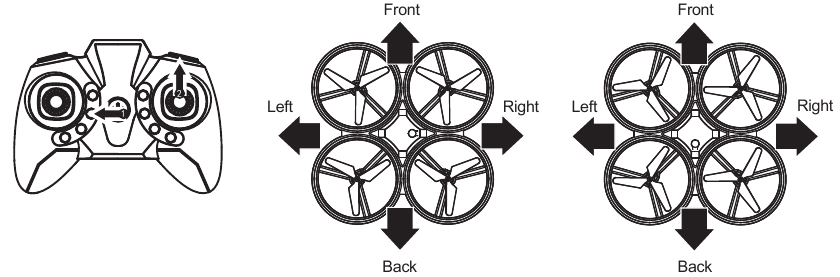

   Zoals in de bovenstaande afbeelding te zien is, wordt de vliegrichting niet gewijzigd in de headless-modus wanneer de drone tijdens de vlucht draait.
   Terugkeer met één toets
   Tijdens de vlucht kan de drone worden teruggeroepen met behulp van de terugkeerfunctie.
   Houd de knop voor terugkeer met één toets 3 seconden ingedrukt om de terugkeer te starten. Na het starten van de terugvlucht keert de drone terug in de richting van de staart wanneer deze wordt ingeschakeld en gekoppeld.
   Beweeg tijdens het proces de richtingsjoystick of houd de terugkeerknop 3 seconden ingedrukt om de terugkeer te annuleren.

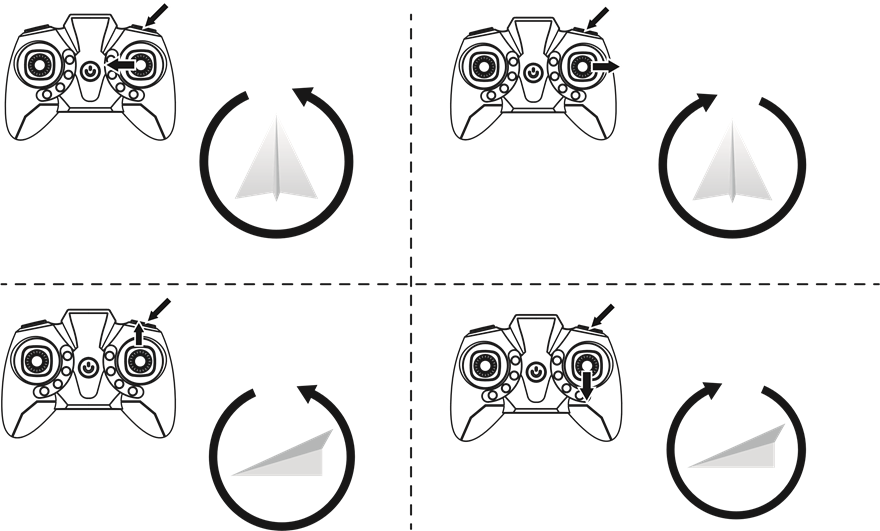

10. 3D-rol
    Druk kort op de 3D-rolknop en duw de richtingsjoystick vooruit, achteruit, links of rechts. De drone zal in de lucht rollen in de overeenkomstige richting.
    Om de 3D-rolfunctie beter uit te voeren, moet u ervoor zorgen dat de drone volledig is opgeladen en een hoogte van ongeveer 1,5 meter met de grond aanhoudt. Wanneer de batterij bijna leeg is, kan de drone de 3D-rolfunctie niet uitvoeren of kan de hoogte na het rollen worden verminderd. Laad het tijdig op.

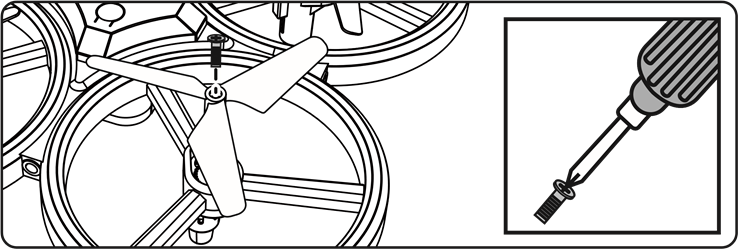

11. De propellers installeren
    Lijn de bladen uit met de motoras en installeer ze (de armidentificatie moet overeenkomen met de bladidentificatie). Draai de schroef met de klok mee vast.


Probleemoplossing

Opmerking: Het product heeft de functie van luchtdrukfixeerhoogte, maar heeft niet het effect van een vast punt. De drone zal iets bewegen op dezelfde hoogte wanneer hij in de lucht zweeft.

CONTACTGEGEVENS
E-mail: support@conxo.com Website: www.conxo.com

VEILIGHEIDSMAATREGELEN

Lees alle instructies en waarschuwingen zorgvuldig door voordat u de drone gebruikt en bewaar deze handleiding voor toekomstig gebruik en onderhoud.
Vlieg nooit in of nabij gecontroleerd luchtruim en overschrijd geen hoogte van 20ft. Om ervoor te zorgen dat u binnen de wet opereert en de FAA-voorschriften binnen de Verenigde Staten volgt. Vlieg niet langs luchtvaartroutes en vlieg niet in gebieden met sterke radio-, elektromagnetische of elektrostatische emissies. Bedien de drone niet op een manier die verboden is door de relevante autoriteiten van ons land. Gebruik het NOOIT voor illegale doeleinden of gebruik buiten het toepassingsgebied dat uw lokale wetten en voorschriften hebben bepaald.
De TD1 drone mag alleen worden bediend door personen ouder dan 14 jaar en is het meest geschikt voor ervaren UAV-piloten. Dit is een precisieapparaat, van de elektronica, mechanische componenten en hoogfrequente transmissietechnologie tot het aerodynamische ontwerp. Het gebruik van dit apparaat vereist een juiste kalibratie en potentiële montage of foutopsporing om complicaties of ongevallen te voorkomen. De gebruiker moet dit product altijd op een veilige manier bedienen en besturen. Onjuist gebruik kan leiden tot ernstig letsel, schade aan eigendommen of kan ertoe leiden dat de drone tijdens de operatie verloren gaat.
In het geval dat het product defect is. Neem contact op met ons technisch ondersteuningsteam. Al onze producten hebben een beperkte garantie van 1 jaar: https://contixo.com/pages/warranty. Evenzo, mocht het product defect raken of beschadigd raken en onderhoud nodig hebben, neem dan contact op met onze klantenservice via: Support@contixo.com.

Dit op afstand bestuurbare vliegtuig kan gevaarlijk zijn bij gebruik. Zorg ervoor dat u een veilige afstand bewaart tot mensen, dieren en gevaarlijke objecten, en vlieg niet in gecontroleerd luchtruim. Onjuiste installaties, slechte weersomstandigheden of gebruikers die niet bekend zijn met de bediening kunnen schade veroorzaken aan het vliegtuig of andere eigendommen of letsel veroorzaken. Let goed op tijdens gebruik en herken onveilige of ongevallengevoelige omstandigheden om ongevallen als gevolg van nalatigheid te voorkomen.

1. Houd het ver uit de buurt van structuren of mensenmassa's: Dit op afstand bestuurbare vliegtuig kan enigszins variëren in snelheid of gevoeligheid tijdens het vliegen en kan potentieel gevaar veroorzaken. Houd het daarom ver uit de buurt van mensenmassa's, gebouwen, bomen, structuren, hoogspanningskabels, enz... Vermijd ook vliegen in ongunstige weersomstandigheden zoals regen, sneeuw, elektrische stormen en harde wind om de veiligheid van de gebruiker, toeschouwers en omliggende eigendommen te waarborgen.
2. Houd het uit de buurt van vochtige omgevingen: De binnenkant van het vliegtuig is samengesteld uit vele precisie-elektronische en mechanische onderdelen. Probeer daarom te voorkomen dat er vocht of water in het hoofdgedeelte van het vliegtuig komt, omdat dit kan leiden tot een defect aan de mechanische en elektronische onderdelen en dus een ongeluk kan veroorzaken.
3. Gebruik alleen meegeleverde onderdelen voor het beoogde gebruik: Gebruik de originele onderdelen van Contixo voor heruitrusting of onderhoud om de vliegveiligheid te waarborgen. Gebruik het apparaat alleen binnen het toegestane toepassingsgebied van de productfuncties. Het gebruik van niet-goedgekeurde onderdelen maakt de garantie ongeldig.
4. Vermijd het zelfstandig besturen: Nieuwe gebruikers kunnen obstakels ondervinden tijdens het leren bedienen van dit vliegtuig, probeer in dit geval te voorkomen dat u het vliegtuig alleen bedient. Indien beschikbaar, bedien dit vliegtuig onder begeleiding van een meer ervaren gebruiker.
5. NIET bedienen onder invloed van drugs of alcohol: Bedien dit op afstand bestuurbare vliegtuig in overeenstemming met de staatswet en binnen uw mogelijkheden. Niet bedienen in een staat van vermoeidheid of een slechte mentale toestand. Onjuiste bediening kan de kans op ongevallen vergroten.
6. Houd een veilige afstand tot het vliegtuig aan bij gebruik van topsnelheid: Wanneer de bestuurder op hoge snelheid vliegt, houd het vliegtuig dan ver uit de buurt van de piloot en omringende personen of objecten om geen schade te veroorzaken of anderen in gevaar te brengen.
7. Bewaar het op een koele, droge plaats: Het op afstand bestuurbare vliegtuig is samengesteld uit verschillende materialen, waaronder: metaal, vezel, plastic, elektronica, enz. Houd het daarom uit de buurt van warmtebronnen en vermijd langdurige blootstelling aan direct zonlicht. Overmatige blootstelling aan hitte kan vervorming en schade veroorzaken.

1. Er is belangrijke informatie opgenomen in dit pakket en deze handleiding, bewaar deze voor toekomstig gebruik.
2. U bent verantwoordelijk om ervoor te zorgen dat dit model vliegtuig geen letsel veroorzaakt aan uzelf of anderen, en geen schade aan eigendommen veroorzaakt.
3. Bedien het apparaat strikt zoals weergegeven in de handleiding bij het debuggen of monteren van dit vliegtuig. Houd tijdens het vliegen of landen een afstand van 1-2 meter tussen de gebruiker en het vliegtuig aan om botsingen met het hoofd, gezicht of lichaam te voorkomen, wat letsel kan veroorzaken.
4. Ons bedrijf en distributeurs zijn niet verantwoordelijk voor onjuiste bediening, die verlies, schade of lichamelijk letsel kan veroorzaken.
5. Kinderen van 14 jaar en ouder mogen dit product gebruiken onder begeleiding van een volwassene. Dit product is NIET bedoeld voor gebruik door kinderen jonger dan 14 jaar.
6. Monteer en gebruik dit product correct zoals weergegeven in de handleiding of verpakkingsinstructies. Sommige onderdelen moeten door een volwassene worden gemonteerd.
7. Kleine onderdelen zijn inbegrepen bij dit product. Plaats het buiten het bereik van kinderen om VERSTIKKINGSGEVAAR te voorkomen of onderdelen die per ongeluk worden ingeslikt.
8. Blijf uit de buurt van wegen of gebieden met veel verkeer, vliegen in deze gebieden is uiterst gevaarlijk en kan illegaal zijn.
9. Gooi het verpakkingsmateriaal onmiddellijk weg om geen letsel bij kinderen te veroorzaken.
10. Demonteer of wijzig het vliegtuig NIET, omdat dit een defect aan het vliegtuig tijdens de vlucht kan veroorzaken.
11. Batterijen in het batterijcompartiment van de oplader moeten in de daarvoor bestemde stroombron worden geplaatst die hetzelfde logo heeft als het product.
12. Gebruik alleen oplaadkabels die door de fabrikant zijn geleverd.
13. Zorg ervoor dat er een volwassene aanwezig is bij het opladen van de batterij. Houd de batterij tijdens het opladen uit de buurt van brandbare objecten of materialen.
14. NIET de batterij kortsluiten of samendrukken om schade aan de component te voorkomen en mogelijke explosie te voorkomen.
15. Meng of vervang de Li-ion batterij NIET door een ander type batterij.
16. Intelligente lithiumbatterij is geladen in de Quad-rotor. Zowel ingebouwd als extern kan worden gebruikt om op te laden.
17. Veroorzaak GEEN kortsluiting of ontleding van de batterij, houd de batterij uit de buurt van vuur en bronnen van overmatige hitte.
18. Het vliegtuig moet uit de buurt worden gehouden van andere elektrische apparatuur die storing kan veroorzaken.
19. Houd een veilige afstand tot de snel draaiende rotor om letsel door verwonding of snijden te voorkomen.
20. Componenten kunnen heet worden. Raak de motoren NIET aan om brandwonden of letsel te voorkomen.
21. Type-C 5V-wandlader aanbevolen om op te laden. Gebruik GEEN oplader die sterker is dan 5V.
22. Houd uw UAS in zicht.
23. Vlieg nooit over groepen mensen.
24. Vlieg nooit over stadions of sportevenementen.
25. Begrijp de beperkingen en vereisten van het luchtruim.

Product mag alleen worden gebruikt door volwassenen en kinderen van 14 jaar en ouder. Toezicht van een volwassene vereist voor kinderen jonger dan 14 jaar.

HET OPLADEN VAN DE BATTERIJ VAN HET VLIEGTUIG MOET TE ALLEN TIJDE ONDER TOEZICHT STAAN VAN EEN VOLWASSENE. KOPPEL DE BATTERIJ LOS WANNEER DEZE VOLLEDIG IS OPGELADEN.
LAAD DE BATTERIJ NIET TE VEEL OP.

UITZONDERING

Bij gebruik van dit product is Contixo Inc. niet verantwoordelijk voor directe of indirecte schade veroorzaakt door het volgende:

1. Alle schade veroorzaakt doordat de gebruiker: vermoeidheid, misselijkheid, slechte fysieke/mentale gezondheid ervaart of onder invloed is van alcohol of drugs.
2. Persoonlijk letsel, verlies van eigendom en wettelijke aansprakelijkheid veroorzaakt door de subjectieve intentie of verkeerde beoordeling van de gebruiker.
3. Schade veroorzaakt doordat gebruikers vliegen in vluchtgebieden die bij wet- en regelgeving verboden zijn, zoals natuurreservaten.
4. Andere schade veroorzaakt door slechte bediening of modificatie van apparatuur. Training of vervanging van accessoires of onderdelen die niet door Contixo Inc. zijn geproduceerd.
5. De quadrotor geeft een lage-druk alarm en landt nog steeds niet, waardoor de Quadrotor naar beneden valt.
6. Schade veroorzaakt door gedwongen vlucht terwijl men weet dat de quadrotor zich in een abnormale toestand bevindt, wetende dat de montage niet is voltooid, of wetende dat de onderdelen duidelijke fouten, defecten of ontbrekende onderdelen hebben.
7. Vliegen in een gebied met radio-, elektrostatische of magnetische interferentie, zoals in de buurt van: hoogspanningsleidingen, grote stroomapparatuur, radio- en televisie-zendmasten, basisstations voor mobiele telefoons, enz. Vermijd gebieden die door de overheid zijn aangewezen als verboden voor vluchten. Zorg ervoor dat het zicht van de gebruiker niet wordt belemmerd of geblokkeerd door obstakels. Gebruikers met een verminderd gezichtsvermogen dienen de voorgeschreven bril te dragen. Vermijd alle omstandigheden die ongeschikt zijn voor het besturen van het apparaat.
8. Vlucht in slechte weersomstandigheden, zoals regen, wind boven windkracht 4, sneeuw, hagel of ander slecht weer.
9. De quadrotor komt in botsing, kantelt, ontbrandt, wordt getroffen door bliksem en raakt beschadigd in een storm, tornado, stortbui, overstroming, tsunami, bodemdaling, ijsdaling, klifinstorting, lawine, hagel, puinstroom, aardverschuiving, aardbeving of natuurramp, enz.
10. Schade veroorzaakt door inbreuk op gegevens, audio- of videogegevens die van de gebruiker zijn verkregen met behulp van de quadrotor.
11. Schade aan de batterij, zoals schade veroorzaakt door onjuiste afstemming van het beveiligingscircuit, de batterij en de oplader.
12. Alle indirecte verliezen of wettelijke aansprakelijkheden veroorzaakt door problemen met apparatuur of accessoires (inclusief geheugenkaarten), bijvoorbeeld afbeeldingen of video's die niet kunnen worden opgeslagen.
13. Verliezen of wettelijke aansprakelijkheden veroorzaakt door roekeloos of onveilig vliegen zonder voldoende vliegtraining te hebben voltooid.
14. De gebruiker belooft het product alleen voor rechtmatige doeleinden te gebruiken en stemt ermee in zich te houden aan deze voorwaarden en alle relevante beleidsregels of richtlijnen die door Contixo Inc. kunnen worden opgesteld. Sommige details van dit document kunnen veranderen met de upgrade van de productsoftwareversie en de gebruiksvoorwaarden. Lees de upgrade-details zorgvuldig door voordat u de softwareversie upgradet. De gebruiksaanwijzing wordt met of zonder voorafgaande kennisgeving bijgewerkt.
