Contixo TD2 handleiding

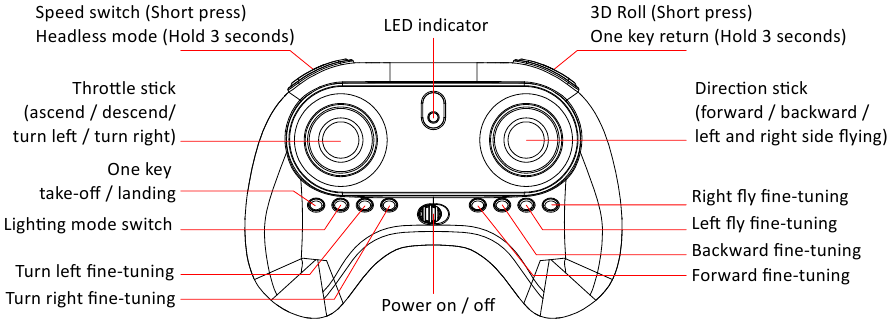

FUNCTIES VAN DE AFSTANDSBEDIENING

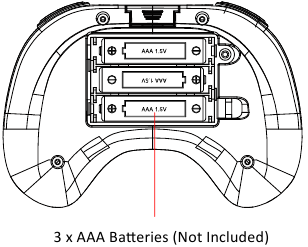

BATTERIJINSTALLATIE VAN DE AFSTANDSBEDIENING

1. Verwijder het batterijklepje van de achterkant van de controller.
2. Plaats 3 x AAA-batterijen in de controller en zorg ervoor dat de batterijen met de juiste polariteit worden geplaatst.
   Meng geen oude en nieuwe batterijen of batterijtypen.
3. Plaats het batterijklepje terug.

DE BATTERIJ OPLADEN

1. Houd de batterijhouder ingedrukt en trek de klep eruit. Haal vervolgens de batterij eruit.

2. Haal de USB-oplaadkabel eruit en steek deze in de stroomaansluiting van de batterij. (Zorg ervoor dat de poorten correct zijn aangesloten.)

3. Sluit de USB-oplaadkabel aan op het bijbehorende stopcontact. Het lampje gaat branden tijdens het opladen en gaat uit wanneer het volledig is opgeladen. Het opladen duurt ongeveer 60-90 minuten.


Opmerking: Laad de batterij volledig op voordat u gaat vliegen.

Waarschuwing voor bijna lege batterij: wanneer de batterij bijna leeg is, knippert het lampje van de drone langzaam. Hij moet onmiddellijk terugvliegen.

Let op:

1. Gebruik alleen de originele fabriekskabel. Gebruik geen beschadigde kabels of kabels van andere merken.
2. Laat de batterij niet achter tijdens het opladen.
3. Laad de batterij niet te lang op. Koppel het apparaat los wanneer de batterij volledig is opgeladen.
4. Laad de batterij niet onmiddellijk op nadat deze heet is geworden.
5. Laat de batterij niet in het vuur liggen met het oog op de veiligheid.
6. Maak geen kortsluiting in de batterij. Laat de batterij niet samen met metalen onderdelen liggen met het oog op de veiligheid.
7. De drone moet de batterij verwijderen wanneer deze niet in gebruik is en deze op 80% bewaren om de levensduur van de batterij te verlengen. Bewaar de batterij op een koele plaats om blootstelling te voorkomen.

VLUCHT

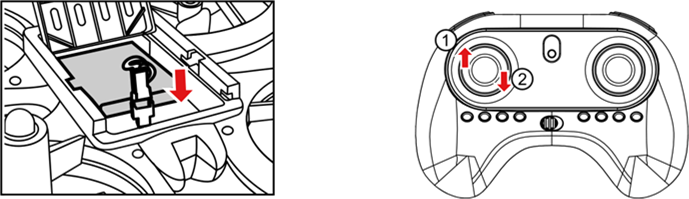

Verbinding met de afstandsbediening

1. Plaats de vliegtuigbatterij en de batterij van de afstandsbediening, zet de aan/uit-schakelaar van het vliegtuig aan en houd het vliegtuig na het knipperen op een horizontaal vlak.
2. Zet de aan/uit-schakelaar van de afstandsbediening aan en duw de linker joystick omhoog en omlaag om te koppelen met de drone.

Opmerking: Stappen moeten worden gevolgd om problemen met slechte bediening te voorkomen.

Gyroscoop kalibreren

Nadat de drone en de afstandsbediening succesvol zijn verbonden, duwt u de linker joystick naar de linkeronderhoek en de rechter joystick naar de rechteronderhoek. Op dit moment knippert het indicatielampje snel en verandert het in een continu brandend lampje. De kalibratie is voltooid.

Opmerking: als de vlucht van de drone na het opstijgen onstabiel is, kan dit ook worden gecorrigeerd door de gyroscoop te kalibreren. De kalibratie moet op horizontaal niveau worden uitgevoerd.

1. Het speelgoed moet met de nodige voorzichtigheid worden gebruikt, aangezien vaardigheid vereist is om de vlucht te besturen en botsingen met de gebruiker, objecten of derde partijen te vermijden.
2. Raak de draaiende rotor niet aan, vermijd losse kleding of haar dat in de rotor verstrikt kan raken en vlieg niet in de buurt van het gezicht.
3. Het artikel moet worden gespeeld of gebruikt onder toezicht van een volwassene. Volwassenen moeten kinderen leren hoe ze veilig met het speelgoed kunnen vliegen en het kunnen besturen.
4. Gebruik het product buiten; Gebruik in open ruimtes zonder obstakels en mensen; De maximale afstand is 150 voet; Houd het product binnen uw visuele bereik.
5. Het wordt aanbevolen om de handleiding te bewaren.
6. De oplaadbare batterijen moeten uit het speelgoed worden verwijderd voordat ze worden opgeladen.
7. De oplaadbare batterijen moeten worden opgeladen onder toezicht van een volwassene.
8. Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet worden gemengd.
9. Batterijen moeten met de juiste polariteit (+ en -) worden geplaatst.
10. Lege batterijen moeten uit het speelgoed worden verwijderd.
11. De voedingsklemmen mogen niet worden kortgesloten.

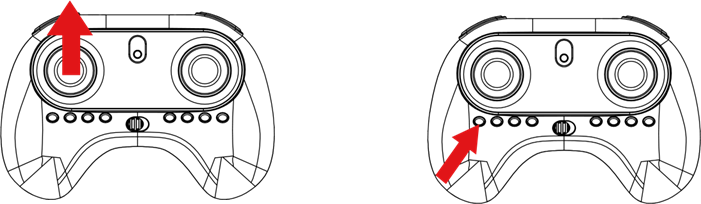

Opstijgen / Landen

De drone moet worden ontgrendeld voordat hij kan vliegen. Duw de linker joystick omhoog en laat hem los. Op dit moment beginnen de propellers te draaien. Duw de linker joystick nogmaals omhoog of druk op de knop voor opstijgen/landen met één toets. De drone stijgt dan op tot een hoogte van ongeveer 1 meter en blijft zweven.

Trek de linker joystick omlaag of druk nogmaals op de knop voor opstijgen/landen met één toets en de drone landt.

Opmerking: Landen met één knop moet op een vlakke ondergrond gebeuren, anders zal de drone van de koers afwijken.

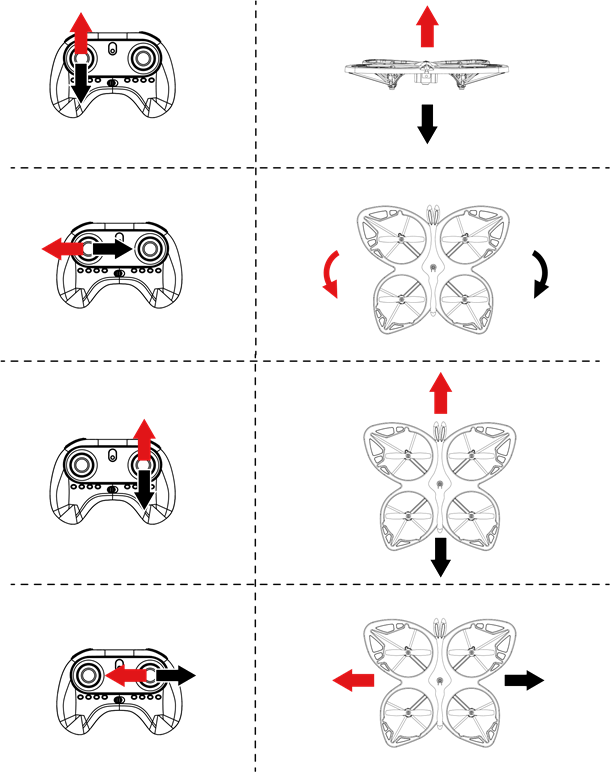

Bedieningsmethode

Trimfunctie

Wanneer de drone in de lucht draait of in verschillende richtingen kantelt, kunt u de trimfunctie gebruiken om de actie te corrigeren.

Als de drone achteruit beweegt tijdens het zweven, drukt u op de knop voor voorwaarts trimmen, totdat de drone stopt met achteruit bewegen.

Als de drone vooruit beweegt tijdens het zweven, drukt u op de knop voor achterwaarts trimmen, totdat de drone stopt met vooruit bewegen.

Als de drone tijdens het zweven naar rechts afdrijft, drukt u op de knop voor zijwaarts trimmen naar links, totdat de drone stopt met naar rechts afdrijven.

Als de drone tijdens het zweven naar links afdrijft, drukt u op de knop voor zijwaarts trimmen naar rechts, totdat de drone stopt met naar links afdrijven.

Als de neus van de drone tijdens het zweven naar links is afgebogen, drukt u op de knop voor fijnafstemming naar links, totdat de drone stopt met naar links afbuigen.

Als de neus van de drone tijdens het zweven naar rechts is afgebogen, drukt u op de knop voor fijnafstemming naar rechts, totdat de drone stopt met naar links afbuigen.

Snelheid wijzigen

Druk op de snelheidsschakelaar om de snelheid te wijzigen, verschillende snelheidsstanden hebben verschillende pieptonen: "Di~" is de lage snelheidsmodus, "Di~Di~" is de gemiddelde snelheidsmodus en "Di~Di~Di" is de hoge snelheidsmodus.

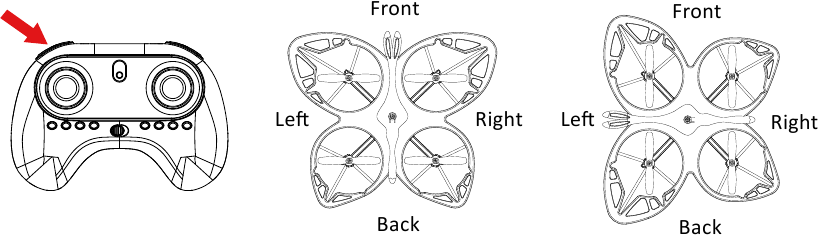

Headless-modus

De drone staat standaard in de normale modus wanneer de drone en de afstandsbediening succesvol zijn gekoppeld. Klik en houd de knop voor de headless-modus 3 seconden ingedrukt om de headless-modus te activeren. Klik en houd nogmaals 3 seconden ingedrukt om de headless-modus te verlaten.

Normale modus: De voorkant van de drone geeft de voorwaartse richting aan.
Headless-modus: Voor het opstijgen geeft de voorkant van de drone de voorwaartse richting aan.
Wanneer de drone tijdens de vlucht draait, wordt de vliegrichting niet gewijzigd.

Zoals in de bovenstaande afbeelding te zien is, wordt de vliegrichting niet gewijzigd in de headless-modus wanneer de drone tijdens de vlucht draait.

Schakelaar lichtmodus

Druk op de schakelaar voor de lichtmodus en de lampjes van de drone schakelen automatisch over naar een andere modus. Deze drone heeft in totaal 6 verlichtingsmodi.

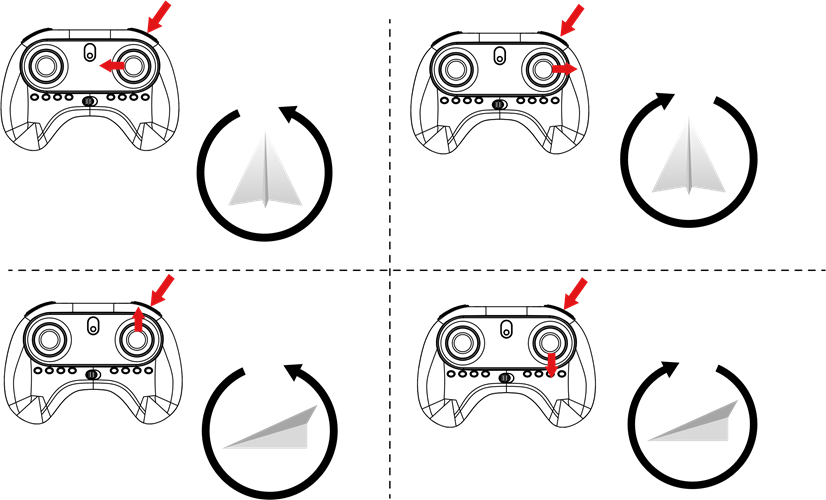

3D-rol

Druk snel op de 3D-rolknop en duw de richtingjoystick naar voren, naar achteren, naar links of naar rechts. De drone zal in de lucht in de bijbehorende richting rollen. Om de 3D-rolfunctie goed uit te voeren, moet u ervoor zorgen dat de drone volledig is opgeladen en een hoogte van ongeveer 1,5 meter boven de grond aanhoudt. Wanneer de batterij bijna leeg is, kan de drone de 3D-rolfunctie niet uitvoeren of kan de hoogte na het rollen worden verminderd. Laad hem op voordat u deze functie gebruikt.

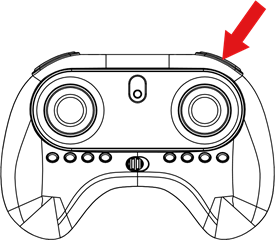

Terugkeer met één toets

Tijdens de vlucht kan de drone worden teruggeroepen met behulp van de terugkeerfunctie.
Houd de knop voor terugkeer met één toets 3 seconden ingedrukt om de terugkeer te starten. Na het starten van de terugvlucht keert de drone terug in de richting van de staart wanneer hij is ingeschakeld en gekoppeld.
Beweeg tijdens het proces de richtingjoystick of houd de terugkeerknop 3 seconden ingedrukt om de terugkeer te annuleren.

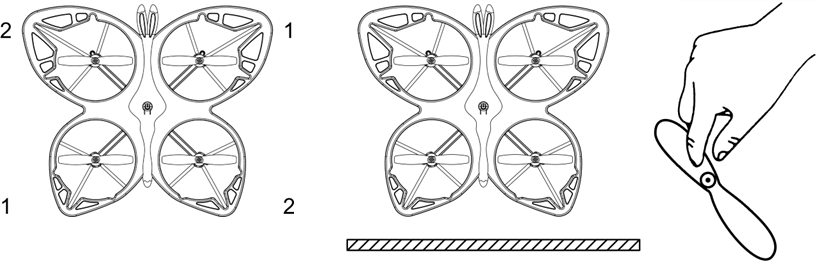

De propellers installeren

De drone wordt geleverd met vervangende propellers. Als de originelen kapot of ernstig beschadigd zijn, is het uiterst belangrijk om de juiste propeller (1 of 2) te gebruiken voor vervanging. De markering is te vinden op de propellers. Het gebruik van de verkeerde propeller maakt het onmogelijk om de drone te besturen.

Knip de kleine dop van de propeller af en richt deze vervolgens op de as van de motor en druk erop. Het kan een beetje kracht vergen. Wees voorzichtig om het niet te breken.

SPECIFICATIE

Model: TD2

Besturingsfrequentie: 2,4 GHz

Batterij afstandsbediening: 3*AAA

Drone-batterij: 3,7 V 550 mAh

Vliegbereik: tot 100 voet

Vliegtijd: tot 8 minuten

Oplaadtijd: 90 minuten

Grootte: 7,9 x 6,7 x 1,3 inch

Vlieggewicht: 68 g / 2,4 oz

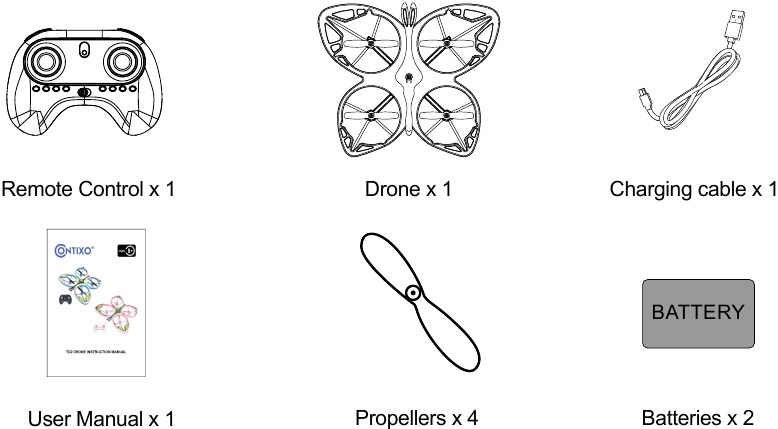

VERPAKKINGSDETAILS

PROBLEEMOPLOSSING

Opmerking: Het product heeft de functie van luchtdruk om de hoogte vast te zetten, maar heeft niet het effect van een vast punt. De drone zal iets bewegen op dezelfde hoogte wanneer hij in de lucht zweeft.

CONTACTINFORMATIE

E-mail: support@Contixo.com

Website: www.Contixo.com

VEILIGHEIDSMAATREGELEN

Lees alle instructies en waarschuwingen zorgvuldig door voordat u het apparaat gebruikt en bewaar deze handleiding voor toekomstig gebruik en onderhoud.

Dit op afstand bestuurbare vliegtuig kan gevaarlijk zijn bij gebruik. Zorg ervoor dat u een veilige afstand bewaart tot mensen, dieren en gevaarlijke objecten en vlieg niet in gecontroleerd luchtruim. Onjuiste installaties, slechte weersomstandigheden of gebruikers die niet bekend zijn met de bediening kunnen schade aan het vliegtuig of andere eigendommen veroorzaken of letsel veroorzaken. Let goed op tijdens gebruik en herken onveilige of ongevallengevoelige omstandigheden om ongevallen als gevolg van nalatigheid te voorkomen.

1. Houd het ver uit de buurt van structuren of mensenmassa's: Dit op afstand bestuurbare vliegtuig kan enigszins variëren in snelheid of gevoeligheid tijdens het vliegen en kan potentieel gevaar opleveren. Houd het daarom uit de buurt van mensenmassa's, gebouwen, bomen, structuren, hoogspanningskabels, enz... Vermijd ook het vliegen in ongunstige weersomstandigheden zoals regen, sneeuw, elektrische stormen en harde wind om de veiligheid van de gebruiker, eventuele toeschouwers en de omliggende eigendommen te waarborgen.
2. Houd het uit de buurt van vochtige omgevingen: De binnenkant van het vliegtuig bestaat uit veel nauwkeurige elektronische en mechanische onderdelen. Probeer daarom te voorkomen dat er vocht of water in de hoofdbehuizing van het vliegtuig komt, omdat dit een storing van de mechanische en elektronische onderdelen kan veroorzaken en dus een ongeluk kan veroorzaken.
3. Gebruik alleen meegeleverde onderdelen voor het beoogde gebruik: Gebruik de originele onderdelen van Contixo voor heruitrusting of onderhoud om de vliegveiligheid te garanderen. Gebruik het alleen binnen het kader van de toegestane productfuncties. Het gebruik van niet-goedgekeurde onderdelen maakt de garantie ongeldig.
4. Beginnende gebruikers moeten hulp zoeken: Nieuwe gebruikers kunnen obstakels tegenkomen bij het leren bedienen van dit vliegtuig. Probeer in dit geval te voorkomen dat u het vliegtuig alleen bedient. Bedien dit vliegtuig, indien beschikbaar, onder begeleiding van een meer ervaren gebruiker.
5. Gebruik het NIET onder invloed van drugs of alcohol: Bedien dit op afstand bestuurbare vliegtuig in overeenstemming met de staatswet en binnen uw mogelijkheden. Gebruik het niet in een staat van vermoeidheid of een slechte mentale toestand. Onjuiste bediening kan de kans op ongevallen vergroten.
6. Houd een veilige afstand tot het vliegtuig bij het gebruik van topsnelheid: Wanneer de bestuurder met hoge snelheid vliegt, houd het vliegtuig dan ver uit de buurt van de piloot en alle omliggende personen of objecten om geen schade te veroorzaken of anderen in gevaar te brengen.
7. Bewaar het op een koele, droge plaats: Het op afstand bestuurbare vliegtuig is samengesteld uit verschillende materialen, waaronder: metaal, vezel, plastic, elektronica, enz. Houd het daarom uit de buurt van warmtebronnen en vermijd langdurige blootstelling aan direct zonlicht. Overmatige blootstelling aan hitte kan vervorming en schade veroorzaken.

1. Deze verpakking en gebruiksaanwijzing bevatten belangrijke informatie, bewaar deze voor toekomstig gebruik.
2. U bent verantwoordelijk om ervoor te zorgen dat dit modelvliegtuig geen letsel veroorzaakt aan uzelf of anderen en geen schade aan eigendommen veroorzaakt.
3. Gebruik het apparaat strikt zoals aangegeven in de handleiding bij het debuggen of monteren van dit vliegtuig. Houd tijdens het vliegen of landen een afstand van 1-2 meter tussen de gebruiker en het vliegtuig om botsingen met het hoofd, gezicht of lichaam te voorkomen, die letsel kunnen veroorzaken.
4. Ons bedrijf en de distributeurs zijn niet verantwoordelijk voor onjuist gebruik, wat kan leiden tot verlies, schade of lichamelijk letsel.
5. Kinderen van 8-14 jaar mogen dit product alleen gebruiken onder begeleiding van een volwassene. Dit product is NIET bedoeld voor gebruik door kinderen onder de 8 jaar.
6. Monteer en gebruik dit product correct zoals aangegeven in de handleiding of de verpakkingsinstructies. Sommige onderdelen moeten door een volwassene worden gemonteerd.
7. Kleine onderdelen zijn bij dit product inbegrepen. Plaats het buiten het bereik van kinderen om VERSTIKKINGSGEVAAR te voorkomen of dat onderdelen per ongeluk worden ingeslikt.
8. Blijf uit de buurt van wegen of gebieden met veel verkeer, vliegen in deze gebieden is extreem gevaarlijk en mogelijk illegaal.
9. Gooi het verpakkingsmateriaal onmiddellijk weg om geen letsel bij kinderen te veroorzaken.
10. Demonteer of wijzig het vliegtuig NIET, omdat dit een storing van het vliegtuig tijdens de vlucht kan veroorzaken.
11. Batterijen in het batterijcompartiment van de oplader moeten in de daarvoor bestemde stroombron worden geplaatst met hetzelfde logo als het product.
12. Gebruik alleen oplaadkabels die door de fabrikant zijn geleverd.
13. Zorg er bij het opladen van de batterij voor dat er een volwassene aanwezig is. Houd de batterij tijdens het opladen uit de buurt van brandbare objecten of materialen.
14. Maak GEEN kortsluiting en knijp de batterij niet samen om schade aan het onderdeel te voorkomen en om mogelijke explosie te voorkomen.
15. Meng of vervang de Li-ion batterij NIET door een ander type batterij.
16. Er zit een intelligente lithiumbatterij in de drone.
17. Veroorzaak GEEN kortsluiting of ontleding van de batterij en houd de batterij uit de buurt van vuur en bronnen van overmatige hitte.
18. Het vliegtuig moet uit de buurt worden gehouden van andere elektrische apparatuur die storing kan veroorzaken.
19. Houd een veilige afstand tot de snel draaiende rotor om te voorkomen dat u gewond raakt of wordt gesneden.
20. Componenten kunnen heet worden tijdens gebruik. Raak de motoren NIET aan om brandwonden of letsel te voorkomen.
21. 5V-wandoplader aanbevolen voor het opladen. Gebruik GEEN oplader die sterker is dan 5V.
22. Houd uw UAS in zicht.
23. Vlieg nooit over groepen mensen.
24. Vlieg nooit over stadions of sportevenementen.
25. Begrijp de beperkingen en vereisten van het luchtruim.


Product mag alleen worden gebruikt door volwassenen en kinderen van 8 jaar en ouder. Toezicht van een volwassene vereist voor kinderen van 8-14 jaar oud.

HET OPLADEN VAN DE VLIEGTUIGBATTERIJ MOET TE ALLEN TIJDE ONDER TOEZICHT STAAN VAN EEN VOLWASSENE. HAAL DE BATTERIJ LOS WANNEER DEZE VOLLEDIG IS OPGELADEN. LAAD DE BATTERIJ NIET TE LANG OP.

Vlieg nooit in of nabij gecontroleerd luchtruim en overschrijd geen hoogte van 20. Om ervoor te zorgen dat u binnen de wet opereert en de FAA-voorschriften in de Verenigde Staten volgt. Vlieg niet langs luchtvaartmaatschappijroutes en vlieg niet in gebieden met sterke radio-, elektromagnetische of elektrostatische emissies. Gebruik de drone niet op een manier die verboden is door de gerelateerde autoriteiten van ons land. Gebruik het NOOIT voor illegale doeleinden of gebruik dat verder gaat dan het toepassingsgebied dat uw lokale wet- en regelgeving heeft bepaald.

De TD2-drone mag alleen worden bediend door personen van 8 jaar en ouder en kan het beste worden begeleid door ervaren UAV-piloten. Dit is een precies gemaakt apparaat, van elektronica, mechanische componenten en hoogfrequente transmissietechnologie, volgens het aerodynamische ontwerp. Het gebruik van dit apparaat vereist een juiste kalibratie en mogelijke montage of debugging om complicaties of ongevallen te voorkomen. De gebruiker dient dit product altijd op een veilige manier te bedienen en te besturen. Onjuist gebruik kan leiden tot ernstig letsel, schade aan eigendommen of kan ertoe leiden dat de drone tijdens de bediening verloren gaat.

In het geval dat het product defect is. Neem contact op met ons technische ondersteuningsteam. Al onze producten hebben een beperkte garantie van 1 jaar: https://Contixo.com/pages/warranty. Evenzo, mocht het product defect raken of beschadigd raken en onderhoud nodig hebben, neem dan contact op met onze klantenservice via: Support@Contixo.com.

UITZONDERING

Bij gebruik van dit product is Contixo Inc. niet verantwoordelijk voor directe of indirecte schade veroorzaakt door het volgende:

1. Alle schade veroorzaakt doordat de gebruiker: vermoeidheid, misselijkheid, een slechte lichamelijke/geestelijke gezondheid ervaart of onder invloed is van alcohol of drugs.
2. Persoonlijk letsel, verlies van eigendommen en wettelijke aansprakelijkheid veroorzaakt door de subjectieve intentie of verkeerde beoordeling van de gebruiker.
3. Schade veroorzaakt doordat gebruikers vliegen in gebieden die bij wet verboden zijn, zoals natuurreservaten.
4. Andere schade veroorzaakt door slechte bediening of wijziging van de apparatuur. Training of vervanging van accessoires of onderdelen die niet door Contixo Inc. zijn geproduceerd.
5. De quadrotor geeft een lage-drukwaarschuwing en landt nog steeds niet, waardoor de quadrotor naar beneden valt.
6. Schade veroorzaakt door gedwongen vlucht terwijl men weet dat de quadrotor in een abnormale toestand verkeert, weet dat de montage niet is voltooid of weet dat de componenten duidelijke fouten, defecten of ontbrekende onderdelen vertonen.
7. Vliegen in een gebied met radio-, elektrostatische of magnetische interferentie, zoals in de buurt van: hoogspanningslijnen, grote stroomapparatuur, radio- en televisie-zendmasten, basisstations voor mobiele telefoons, enz. Vermijd gebieden met vliegbeperkingen die door de overheid zijn gespecificeerd. Zorg ervoor dat het zicht van de gebruiker niet wordt belemmerd of geblokkeerd door obstakels. Gebruikers met een verminderd gezichtsvermogen dienen de voorgeschreven bril te dragen. Vermijd alle omstandigheden die ongeschikt zijn voor het besturen van het apparaat.
8. Vliegen in slechte weersomstandigheden, zoals regen, winden boven kracht 4, sneeuw, hagel of ander slecht weer.
9. De quadrotor komt in botsing, kantelt, ontbrandt, wordt getroffen door de bliksem en raakt beschadigd in een storm, tornado, regenbui, overstroming, tsunami, bodemdaling, ijsdaling, klifinstorting, lawine, hagel, puinstroom, aardverschuiving, aardbeving of natuurramp, enz.
10. Schade veroorzaakt door inbreuk op gegevens, audio- of videogegevens verkregen van de gebruiker met behulp van de quadrotor.
11. Schade aan de batterij, zoals schade veroorzaakt door onjuiste afstemming van het beveiligingscircuit, de batterij en de oplader.
12. Alle indirecte verliezen of wettelijke aansprakelijkheden veroorzaakt door problemen met apparatuur of accessoires (inclusief geheugenkaarten), bijvoorbeeld afbeeldingen of video's die niet kunnen worden opgeslagen.
13. Verliezen of wettelijke aansprakelijkheden veroorzaakt door roekeloos of onveilig vliegen zonder voldoende vliegtraining te hebben voltooid.
14. De gebruiker belooft het product uitsluitend voor rechtmatige doeleinden te gebruiken en stemt ermee in zich te houden aan deze voorwaarden en alle relevante beleidsregels of richtlijnen die door Contixo Inc. kunnen worden opgesteld. Sommige details van dit document kunnen veranderen met de upgrade van de productsoftwareversie en de gebruiksvoorwaarden. Lees de upgradegegevens zorgvuldig door voordat u de softwareversie upgradet. De handleiding wordt al dan niet zonder voorafgaande kennisgeving bijgewerkt.

VLIEGVEILIGHEID

Kies een lege ruimte of een buitenomgeving zonder regen of sneeuw, wind minder dan niveau 2. Blijf uit de buurt van mensen, bomen, hoogspanningslijnen, hoge gebouwen, luchthavens en signaaltorens.

Let op: De vliegtijd is ongeveer 8 minuten, de vliegafstand is maximaal 30 meter (100 voet) en de oplaadtijd is ongeveer 60-90 minuten.
