Acer N50-650 Handleiding

Acer N50-650

Zelfreparatie

Dit hoofdstuk belicht de beperkte mogelijkheden tot zelfreparatie van het product.
Maak uzelf, voordat u een zelfreparatie uitvoert, eerst vertrouwd met de veiligheidsrichtlijnen en aanbevolen apparatuur zoals beschreven in het hoofdstuk "Demontageprocedure" (Disassembly Procedure).
Afhankelijk van het model komen de volgende belangrijke onderdelen in aanmerking voor zelfreparatie (indien van toepassing):

  • PSU-module
  • HDD-/SSD-module
  • DIMM-module(s)
  • WLAN-module
  • ODD-module

Als een bepaald belangrijk onderdeel wordt vermeld en dus in aanmerking zou komen voor zelfreparatie, maar niet wordt beschreven in het gedeelte "Demontageprocedure" (Disassembly Procedure), dan is dit onderdeel ofwel niet aanwezig op het betreffende model, ofwel is het aanwezig maar ingebed op het moederbord en komt het daarom niet in aanmerking voor zelfreparatie.
informatie LET OP:
Probeer geen andere onderdelen te vervangen dan die hierboven vermeld staan.
informatie LET OP:
Gebruik voor vervangende onderdelen altijd alleen door Acer gecertificeerde componenten om de kwaliteit, optimale systeemprestaties, stabiliteit en betrouwbaarheid van het product te waarborgen.
informatie LET OP:
Eventuele schade aan het product die optreedt tijdens zelfreparatie, of die is opgetreden als gevolg van een onzorgvuldige of mislukte zelfreparatiepoging, wordt niet gedekt door de standaard productgarantie.

Demontageprocedures

Raadpleeg het hoofdstuk "Demontageprocedure" voor stapsgewijze demontage-instructies.

Systeem-BIOS en stuurprogramma-updates
Ga naar http://www.acer.com/support om het beschikbare systeem-BIOS en de beschikbare stuurprogramma's voor dit product te vinden. Nadat u het gewenste land/de gewenste taal hebt geselecteerd, voert u de modelnaam of het serienummer van het product in, of selecteert u het product in de lijst met voorgestelde modellen om toegang te krijgen tot productspecifieke software en documentatie.

Het systeem-BIOS bijwerken

  • Download de gewenste systeem-BIOS-versie van de website.
  • Pak het gedownloade bestand uit op uw computer.
  • Dubbelklik op het uitgepakte bestand om het updateproces te starten.
  • Het updateproces zelf is volledig geautomatiseerd en de voortgang wordt gevisualiseerd door middel van een voortgangsindicator.
  • Er wordt een visuele melding weergegeven wanneer de update is voltooid.

informatie LET OP:
Het onjuist upgraden van het systeem-BIOS, of het onderbreken van het systeem-BIOS-updateproces kan het product beschadigen.
informatie LET OP:
Systeem-BIOS-upgrades of -downgrades die niet worden uitgevoerd door een Acer Service Center of een geautoriseerde servicepartner, zijn voor eigen risico.

De stuurprogramma's bijwerken:
Voer Windows Update uit om de nieuwste stuurprogramma's van Acer te downloaden:

  • Selecteer de knop Start .
  • Ga naar Instellingen > Update en beveiliging > Windows Update .
  • Beschikbare stuurprogramma's worden automatisch op het scherm weergegeven.
  • Druk op Download (Downloaden) om het downloaden van het betreffende stuurprogramma te starten.
  • De installatie van het stuurprogramma start automatisch zodra het downloaden is voltooid.

Mocht een bepaald stuurprogramma niet via Windows Update worden geïnstalleerd, dan is het ook beschikbaar om te downloaden van de Acer Support-website.

Stuurprogramma's downloaden en installeren van de Acer Support-website:

  • Ga naar http://www.acer.com en navigeer naar Support (Ondersteuning)
  • Klik op Drivers and Manuals (Stuurprogramma's en handleidingen)
  • Voer het serienummer, de SNID of het modelnummer van het apparaat in en druk op Find (Zoeken)
  • Klik op Drivers (Stuurprogramma's) om toegang te krijgen tot alle beschikbare stuurprogramma's voor het betreffende product
  • Zoek het gewenste stuurprogramma en klik op Download (Downloaden)
  • Pak het bestand uit en start de installatie
  • Instructies op het scherm begeleiden u door het installatieproces
    Nadat het stuurprogramma is geïnstalleerd, start u het apparaat opnieuw op voordat u het gebruikt om ervoor te zorgen dat het nieuwe of bijgewerkte stuurprogramma is geladen.

Softwareherstel
Dit product heeft ingebouwde softwarehersteltools die kunnen worden gebruikt om een gedeeltelijk of volledig softwareherstel uit te voeren, maar ook om een fabrieksherstelmedium te maken.
Raadpleeg het hoofdstuk "Recovery" (Herstel) in de gebruikershandleiding van het product voor meer informatie over softwareherstelopties, het uitvoeren van een softwareherstel of het maken van een fabrieksherstelmedium.
informatie LET OP:
In het geval dat u geen fabrieksherstelmedium kunt maken, is het mogelijk om een kopie van het herstelmedium te verkrijgen via de Acer Customer Service (http://www.acer.com/support).
Dit is geen gratis service.

Demontageprocedure
Veiligheidsrichtlijnen
Dit hoofdstuk bevat stapsgewijze procedures voor het verwijderen en de-installeren van componenten van de computer. Gebruik de volgende veiligheidsrichtlijnen om uw persoonlijke veiligheid te waarborgen. Elke procedure in dit hoofdstuk gaat ervan uit dat u uw computer voorbereidt op recycling en verwijdering. Door een van deze procedures uit te voeren, erkent u dat elke resterende garantie die van toepassing is op uw computer, vervalt. Voordat u met een van de procedures in dit hoofdstuk begint, dient u de volgende veiligheidsrichtlijnen en de bijbehorende instructies in het hoofdstuk te lezen.

  • Schakel uw computer uit en koppel alle stroombronnen los voordat u de computerbehuizing of -panelen opent.
  • Om elektrostatische ontlading te voorkomen, aard uzelf door een polsband te gebruiken of door periodiek een ongeverfd metalen oppervlak aan te raken, terwijl u tegelijkertijd een connector op de achterkant van de computer aanraakt.
  • Verwijder alle metalen voorwerpen van uw armen of vingers, zoals armbanden, ringen of horloges, en zorg ervoor dat uw handen volledig droog zijn. Zelfs als uw apparaat is losgekoppeld, kan er nog steeds een elektrische lading aanwezig zijn.
  • Als een onderdeel er niet gemakkelijk uitkomt, verwijder het dan niet met geweld. Controleer in plaats daarvan of u het correct verwijdert en of er geen draden of andere onderdelen in de weg zitten.
  • Wanneer u een kabel loskoppelt, trekt u aan de connector of aan het treklipje, niet aan de kabel zelf. Sommige kabels hebben connectoren met vergrendellipjes; als u dit type kabel loskoppelt, drukt u op de vergrendellipjes voordat u de kabel loskoppelt.

Aanbevolen uitrusting
De volgende uitrusting wordt aanbevolen om de volgende onderhoudsprocedures uit te voeren:

  • Polsband en geleidende mat
  • Platte schroevendraaier
  • Philips-schroevendraaier
  • Polydrive-schroevendraaier
  • Plastic pincet
  • Plat plastic wrikgereedschap

WEEE Bijlage VII-onderdeel
Deze onderdelen zijn geclassificeerd als onderdelen die een selectieve behandeling vereisen.

Instructies voorafgaand aan demontage
Doe het volgende voordat u met onderhoudsprocedures begint:

  1. Plaats het systeem op een stabiel werkoppervlak.
  2. Verwijder het netsnoer van het systeem en de randapparatuur
  3. Verwijder alle kabels van het systeem.

informatieOPMERKING:
Zorg ervoor dat het systeem volledig is uitgeschakeld.

Verwijderen van de behuizingsklep

  1. Verwijder de behuizingsklep

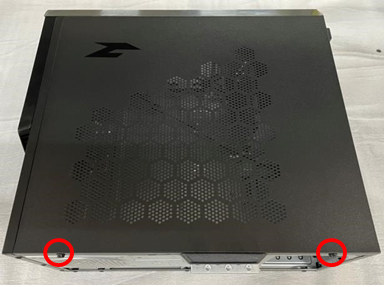

    1. Verwijder de twee schroeven
      Behuizingsklep verwijderen - Stap 1

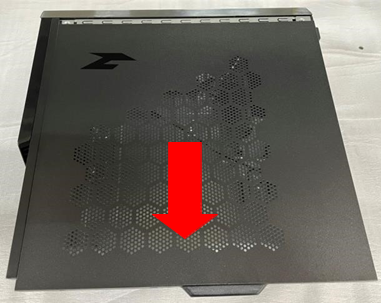

    2. Verwijder de linker zijdeksel
      Behuizingsklep verwijderen - Stap 2

HDD verwijderen

  1. HDD verwijderen

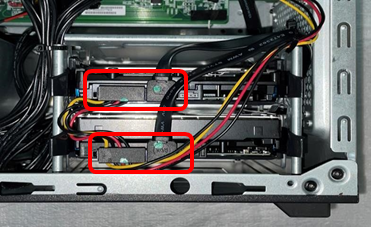

    1. Koppel de HDD-stroom- en SATA-kabels los van de HDD
      HDD verwijderen - Stap 1

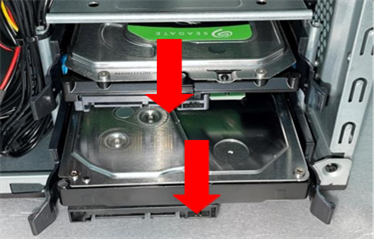

    2. Trek het zwarte rek uit de HDD-kooi en verwijder het
      HDD verwijderen - Stap 2

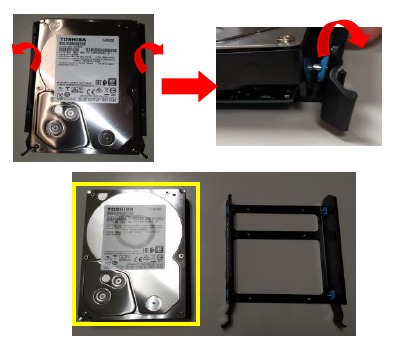

    3. Verwijder de HDD uit het zwarte rek
      HDD verwijderen - Stap 3

waarschuwingOPMERKING: HDD is gemarkeerd met de gele rechthoek zoals in bovenstaande afbeelding te zien is. WEEE Bijlage VII-onderdeel.

VGA-kaart verwijderen

  1. VGA-kaart verwijderen

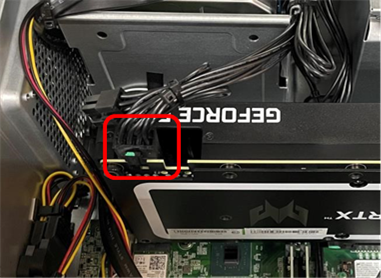

    1. Koppel de VGA-voedingskabel los
      VGA-kaart verwijderen - Stap 1

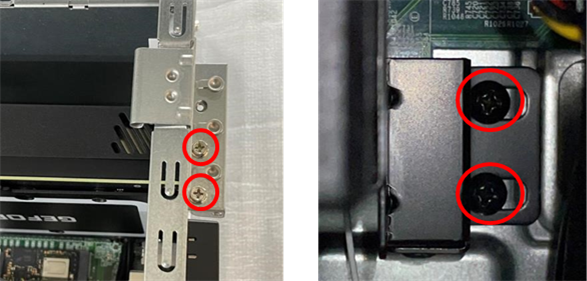

    2. Verwijder de schroeven waarmee de grafische kaarten aan het chassis zijn bevestigd
      VGA-kaart verwijderen - Stap 2

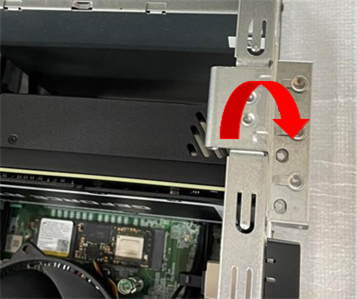

    3. Open de PCI-klep
      VGA-kaart verwijderen - Stap 3

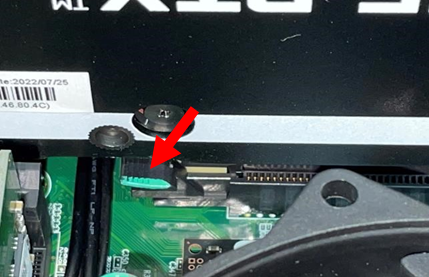

    4. Duw de PCI-sleufvergrendeling in en koppel de PCI-kaarthoek los
      VGA-kaart verwijderen - Stap 4

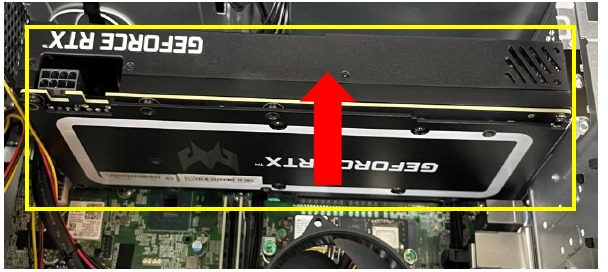

    5. Verwijder de VGA van het MB
      VGA-kaart verwijderen - Stap 5

waarschuwingOPMERKING: De VGA-kaart is gemarkeerd met de gele rechthoek zoals in de bovenstaande afbeelding te zien is. WEEE Bijlage VII-onderdeel.

PSU verwijderen

  1. Interne PSU verwijderen

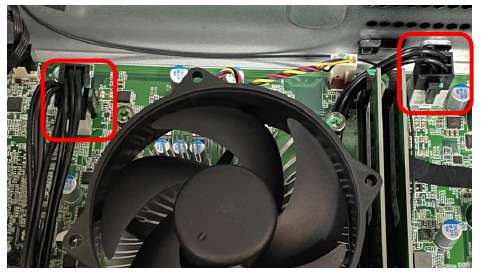

    1. Koppel de PSU-kabel los
      PSU verwijderen - Stap 1

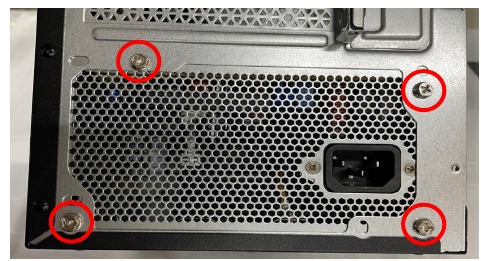

    2. Verwijder de vier schroeven van de PSU
      PSU verwijderen - Stap 2

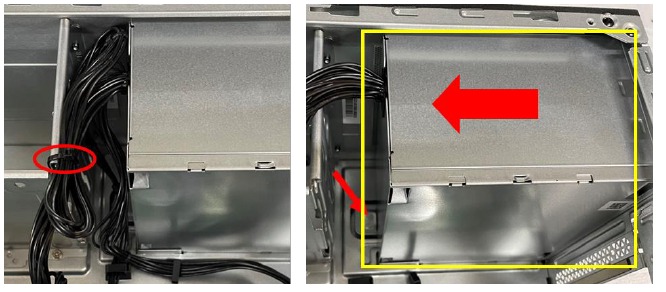

    3. Knip de kabelbinder door en haal de PSU uit het chassis
      PSU verwijderen - Stap 3

waarschuwingOPMERKING: PSU MB/PSU FAN/PSU CAPACITOR zijn gemarkeerd met de gele rechthoek zoals in de bovenstaande afbeelding te zien is. WEEE Bijlage VII-onderdeel.

Moederbord, MEM, CPU, Cooler, WLAN, SSD, RTC-batterij verwijderen

  1. Het moederbord verwijderen

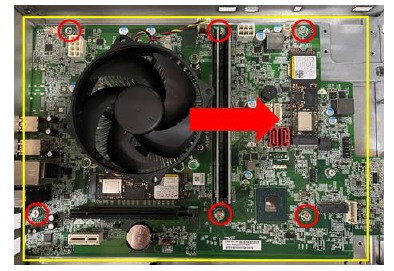

    1. Verwijder deze zes schroeven van het MB en haal het MB vervolgens uit het chassis
      waarschuwingOPMERKING: Printplaten >10 cm² zijn gemarkeerd met de gele rechthoek zoals in de bovenstaande afbeelding te zien is. Maak de printplaten los en volg de plaatselijke
      Het moederbord verwijderen - Stap 1

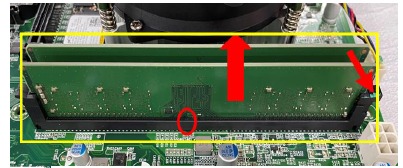

    2. Verwijder de geheugenkaart
      waarschuwingOPMERKING: MEMORY is gemarkeerd met de gele rechthoek zoals in de bovenstaande afbeelding te zien is. WEEE Bijlage VII-onderdeel.
      Het moederbord verwijderen - Stap 2

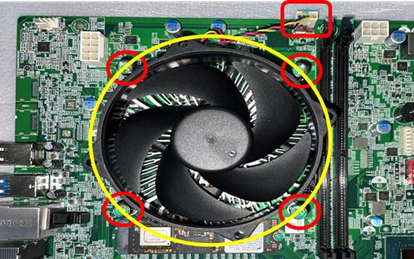

    3. Koppel de CPU-ventilatorstroomkabel los en schroef *4 van het MB los en verwijder vervolgens de CPU-koeler
      waarschuwing OPMERKING: De CPU-koeler is gemarkeerd met de gele cirkel zoals in de bovenstaande afbeelding te zien is. WEEE Bijlage VII-onderdeel.
      Het moederbord verwijderen - Stap 3

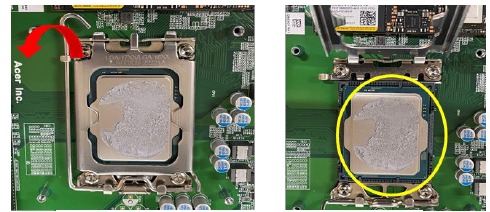

    4. Ontgrendel de CPU-socketvergrendeling en verwijder de CPU
      waarschuwingOPMERKING: De CPU is gemarkeerd met de gele cirkel zoals in de bovenstaande afbeelding te zien is. WEEE Bijlage VII-onderdeel.
      Het moederbord verwijderen - Stap 4

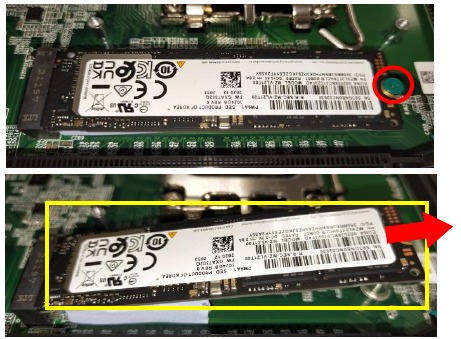

    5. Verwijder een schroef waarmee de M.2 SSD is bevestigd en trek deze uit de sleuf
      waarschuwingOPMERKING: De SSD is gemarkeerd met de gele rechthoek zoals in de bovenstaande afbeelding te zien is. WEEE Bijlage VII-onderdeel.
      Het moederbord verwijderen - Stap 5

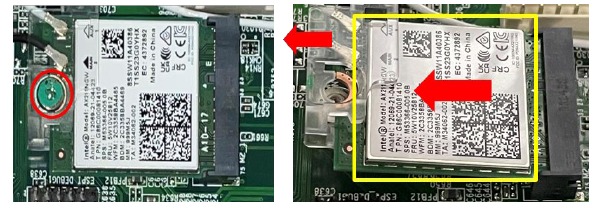

    6. Verwijder de schroef en de WLAN-afdekking en de WLAN-kaart van het MB
      waarschuwingOPMERKING: De WLAN-kaart is gemarkeerd met de gele rechthoek zoals in de bovenstaande afbeelding te zien is. WEEE Bijlage VII-onderdeel.
      Het moederbord verwijderen - Stap 6

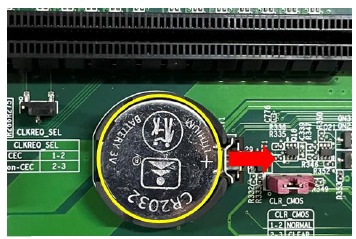

    7. Verwijder de batterij van het MB
      waarschuwingOPMERKING: De RTC-batterij is gemarkeerd met de gele cirkel zoals in de bovenstaande afbeelding te zien is. WEEE Bijlage VII-onderdeel.
      Het moederbord verwijderen - Stap 7

Probleemoplossing

Dit hoofdstuk bevat informatie over probleemoplossing voor de N50-650 Service Guide

  • Power-On Self-Test (POST)
  • Lijst met POST-foutmeldingen

Power-On Self-Test (POST)
Elke keer dat u het systeem inschakelt, wordt de Power-on Self Test (POST) gestart. Verschillende items worden getest tijdens POST, maar zijn voor het grootste deel transparant voor de gebruiker.
De Power-On Self Test (POST) is een BIOS-procedure die het systeem opstart, de systeemcomponenten initialiseert en diagnosticeert en de werking van de power-on wachtwoordoptie regelt. Als POST fouten in de systeemwerking detecteert bij het inschakelen, worden foutmeldingen op het scherm weergegeven, wordt een controlepuntcode gegenereerd op poort 80h of wordt het systeem zelfs gestopt als de fout fataal is.
De belangrijkste componenten op het moederbord die door POST moeten worden gediagnosticeerd en/of geïnitialiseerd om de systeemfunctionaliteit te garanderen, zijn als volgt:

  • Microprocessor met ingebouwde numerieke co-processor en cachegeheugensubsysteem
  • Direct Memory Access (DMA) controller
  • Interruptsysteem
  • Drie programmeerbare timers
  • ROM-subsysteem
  • RAM-subsysteem
  • CMOS RAM-subsysteem en real-time klok/kalender met batterijback-up
  • Ingebouwde parallelle interfacecontroller
  • Geïntegreerde harde schijf-interface en één diskettestation-interface
  • Toetsenbord- en hulpapparaatcontrollers
  • I/O-poorten
  • Eén parallelle poort
  • Eén PS/2-compatibele muispoort
  • Eén PS/2-compatibele toetsenbordpoort

Lijst met POST-foutmeldingen
Als u de diagnostische programmatests niet kunt uitvoeren, maar wel een POST-foutmelding hebt ontvangen, gebruikt u "Lijst met POST-foutmeldingen" om systeemproblemen te diagnosticeren. Als u geen foutmelding hebt ontvangen, zoek dan naar een beschrijving van uw fout symptomen in "Lijst met fout symptomen".
Als u het probleem niet kunt verhelpen met behulp van de tabel "BIOS Messages List" en de tabel "Error Symptoms List", ga dan naar "Onbepaalde problemen".
Om een probleem te diagnosticeren, zoekt u eerst de BIOS-foutmeldingen in de linker kolom. Als u wordt doorverwezen naar een controleprocedure, vervangt u de FRU die in de controleprocedure wordt aangegeven. Als er geen controleprocedure wordt aangegeven, is de eerste actie/FRU die in de rechter kolom wordt vermeld, de meest waarschijnlijke oorzaak.

BIOS-berichten Actie/FRU

BIOS ROM checksum error - System halted

De checksum van de BIOS-code in de BIOS-chip is onjuist, wat aangeeft dat de BIOS-code mogelijk beschadigd is geraakt. Neem contact op met uw systeemdealer om de BIOS te vervangen.

CMOS Battery Failed

De CMOS-batterij is niet meer functioneel. Neem contact op met uw systeemdealer voor een vervanging van de BIOS.

CMOS Checksum Error- defaults loaded

Checksum van CMOS is onjuist, dus het systeem laadt de standaardapparatuurconfiguratie. Een checksumfout kan erop wijzen dat CMOS beschadigd is geraakt. Een zwakke batterij kan deze fout hebben veroorzaakt. Controleer de batterij en vervang deze indien nodig.

CPU at run

Geeft de draaisnelheid van de CPU weer.

Display switch is set incorrectly

De displayschakelaar op het moederbord kan worden ingesteld op monochroom of kleur. Dit bericht geeft aan dat de schakelaar is ingesteld op een andere instelling dan aangegeven in Setup. Bepaal welke instelling correct is en schakel vervolgens het systeem uit en wijzig de jumper, of ga naar Setup en wijzig de Video-selectie.

Press ESC to skip memory test

De gebruiker kan op Esc drukken om de volledige geheugentest over te slaan.

HARD DISK initializing - Please wait a

Sommige harde schijven hebben extra tijd nodig om te initialiseren.

HARD DISK INS TALL FAILURE

Kan de harde schijfcontroller of de schijf niet vinden of initialiseren. Zorg ervoor dat de controller correct is geïnstalleerd. Als er geen harde schijven zijn geïnstalleerd, zorg er dan voor dat de Hard Drive Selection in Setup is ingesteld op NONE.

Hard disk(s) diagnosis fail

Het systeem kan specifieke schijfdiagnostiek uitvoeren

Routines. Dit bericht verschijnt als een of meer harde schijven een fout retourneren wanneer de diagnostiek wordt uitgevoerd.

Keyboard Error Or No Keyboard Present

Kan het toetsenbord niet initialiseren. Zorg ervoor dat het toetsenbord correct is aangesloten en dat er geen toetsen worden ingedrukt tijdens POST. Om het systeem opzettelijk zonder toetsenbord te configureren, stelt u de foutstopconditie in Setup in op HALT ON ALL, BUT KEYBOARD. De BIOS negeert vervolgens het ontbrekende toetsenbord tijdens POST.

Keyboard is locked out - Unlock the key

Dit bericht geeft meestal aan dat er een of meer toetsen zijn ingedrukt tijdens de toetsenbordtests. Zorg ervoor dat er geen objecten op het toetsenbord rusten.
Memory Test: Dit bericht wordt weergegeven tijdens een volledige geheugentest, waarbij de geheugengebieden die worden getest, worden afgeteld.

Memory test fail

Als POST een fout detecteert tijdens het testen van het geheugen, verschijnt er aanvullende informatie met details over het type en de locatie van de geheugenfout.
Override enabled - Defaults loaded Als het systeem niet kan opstarten met de huidige CMOS-configuratie, kan de BIOS de huidige configuratie overschrijven met een set BIOS-standaardinstellingen die zijn ontworpen voor de meest stabiele, minimale systeemwerking.
Press TAB to show POST screen Systeem-OEM's kunnen de Phoenix Technologies Award BIOS POST-weergave vervangen door hun eigen propriëtaire weergave. Het opnemen van dit bericht in de OEM-weergave stelt de operator in staat om te schakelen tussen de OEM-weergave en de standaard POST-weergave.
Primary master hard disk fail POST detecteert een fout in de primaire master harde schijf.
Primary slave hard disk fail POST detecteert een fout in de secundaire master harde schijf.
Secondary master hard disk fail POST detecteert een fout in de primaire slave harde schijf.
Secondary slave hard disk fail POST detecteert een fout in de secundaire slave harde schijf.

Explosietekeningen

Explosietekeningen

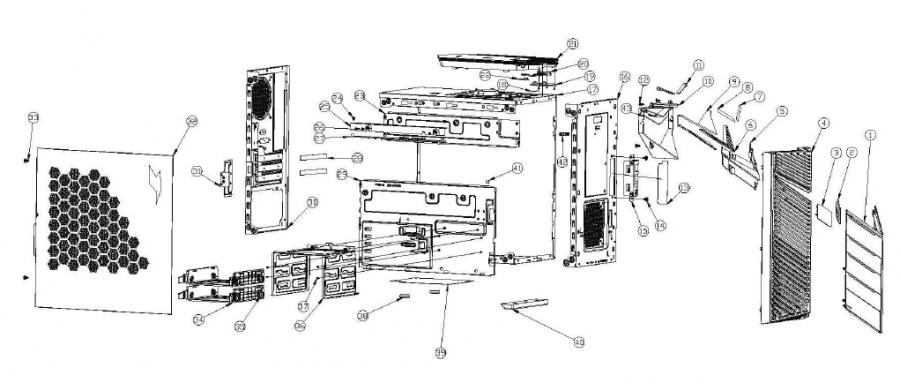

Figuur 1 Explosietekening van het systeem

  1. Voorpaneel
  2. Linker rubber van het voorpaneel
  3. Rechter rubber van het voorpaneel
  4. Hoofdbedieningspaneel aan de voorkant
  5. Rode lichtkap
  6. Zilveren lichtrand
  7. Rechter dubbelzijdige kleefband
  8. Linker dubbelzijdige kleefband
  9. Lichtspreidingsplaat
  10. Lichtafschermkap
  11. Lichtbalk
  12. T3*8mm schroef _zwart NI
  13. FIO-beugel Mylar 70* 17.1 *0.3mm
  14. #6-32*5mm schroef
  15. SGCC FIO-beugel
  16. SGCC Voorplaat
  17. De SGCC-onderkap
  18. Mylar van de aan/uit-schakelaar
  19. Kabel van de aan/uit-schakelaar
  20. Knop van de aan/uit-schakelaar
  21. Bovenkap (met oplaadlogo)
  22. Oplaadlens
  23. SGCC MB-beugel 1
  24. M3*4mm schroef __Black Zn
  25. #6-32 FH schroef__ Black Zn
  26. Zijlichtbalkbeugel
  1. Zijlichtbalk
  2. PCI-pakking (1.0*6.0*90mm)
  3. SGCC MB-beugel 2
  4. SGCC-achterplaat
  5. PCI-klep
  6. Linker zijpaneel
  7. #6-32*5mm schroef
  8. HDD zonder gereedschap
  9. HDD-rubber
  10. SGCC HDD-beugel
  11. #32*5mm schroef __black ZN
  12. Stalen net aan de onderkant
  13. Rubber aan de voorkant
  14. Rubber aan de achterkant
  15. MB-rubber
  16. Zwarte clip
  17. Acetaat tape

FRU-lijst (Field Replaceable Unit)

Neem contact op met uw plaatselijke servicecentrum om te weten te komen hoe u het onderdeel kunt verkrijgen of uw apparaat kunt vervangen

Om uw persoonlijke gegevens te verwijderen
Welke optie u ook kiest, u wordt vervolgens gevraagd of u uw bestanden wilt bewaren of alles wilt verwijderen. Om uw bestanden te verwijderen, selecteert u Remove Everything (Alles verwijderen), klikt u op Next (Volgende) en vervolgens op Reset (Opnieuw instellen).

  • Optie 1: Selecteer Start > Settings (Instellingen) > Update & Security (Update en beveiliging) > Recovery (Herstel). Selecteer onder Reset this PC (Deze pc opnieuw instellen) Get started (Aan de slag). Open Recovery settings (Herstelinstellingen openen).
  • Optie 2: Start uw pc opnieuw op om naar het aanmeldscherm te gaan en houd vervolgens de Shift key (Shift-toets) ingedrukt terwijl u het Power (Aan/uit-)-pictogram > Restart (Opnieuw opstarten) in de rechterbenedenhoek van het scherm selecteert. Nadat uw computer opnieuw is opgestart, selecteert u Troubleshoot (Probleemoplossing) > Reset this PC (Deze pc opnieuw instellen).
  • Optie 3: Selecteer Start en houd vervolgens de Shift key (Shift-toets) ingedrukt terwijl u het Power (Aan/uit-)-pictogram > Restart (Opnieuw opstarten) selecteert om uw computer opnieuw op te starten in de herstelmodus. Nadat uw computer opnieuw is opgestart, selecteert u Troubleshoot (Probleemoplossing) > Reset this PC (Deze pc opnieuw instellen).

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Acer N50-650 Handleiding

Beschikbare talen

Inhoudsopgave
