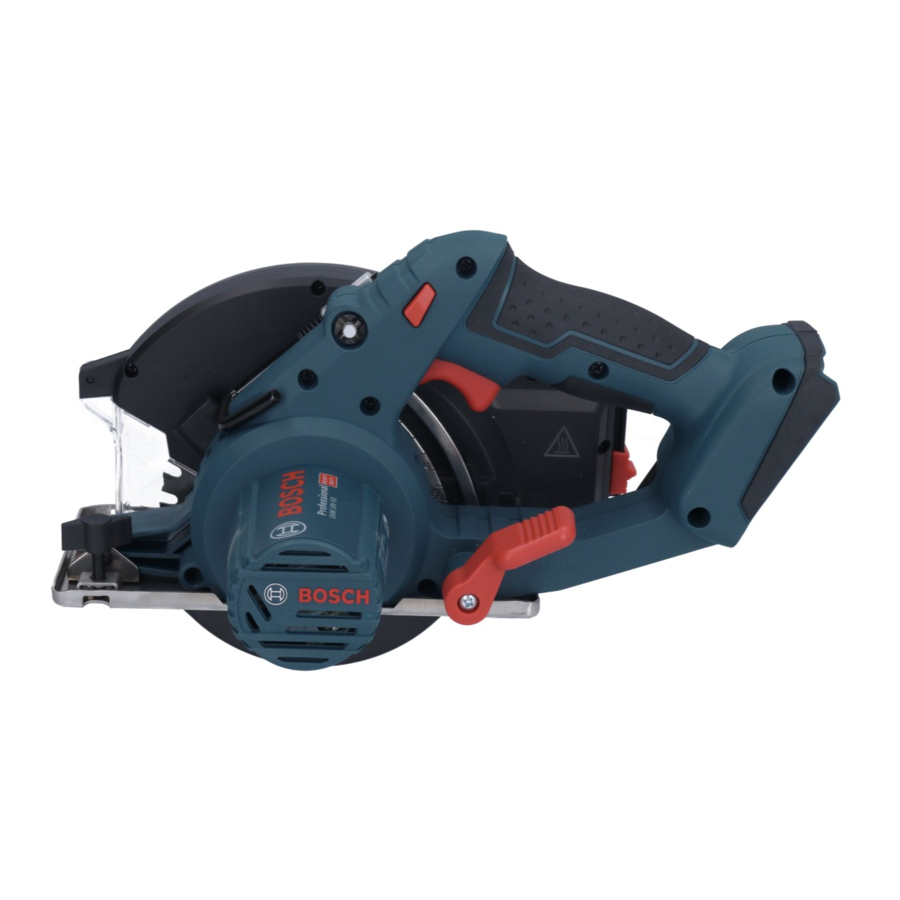

Bosch Professional GKM 18V-50 handleiding

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap zijn geleverd.
Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (met snoer) of op batterijen (zonder snoer).

Veiligheid van het werkgebied

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het bedienen van een elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het bedienen van een elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als het bedienen van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een stelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat u niet door de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap zelfgenoegzaam worden en de veiligheidsprincipes van gereedschap negeren. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.
• Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor een bepaald type accupack kan brandgevaar opleveren bij gebruik met een ander accupack.
• Gebruik elektrisch gereedschap alleen met speciaal daarvoor bestemde accupacks. Het gebruik van andere accupacks kan een risico op letsel en brand veroorzaken.
•
  Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accuaansluitingen kan brandwonden of brand veroorzaken.
•
  Onder misbruikende omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accupack of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een accupack of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.

Onderhoud

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidsinstructies voor het product

Snijprocedures

•
  Houd uw handen uit de buurt van het snijgebied en het zaagblad. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden gesneden.
• Reik niet onder het werkstuk. De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk.
• Pas de snijdiepte aan de dikte van het werkstuk aan. Er mag minder dan een volledige tand van de zaagbladtanden onder het werkstuk zichtbaar zijn.
• Houd het werkstuk nooit in uw handen of over uw been tijdens het zagen. Bevestig het werkstuk op een stabiel platform. Het is belangrijk om het werk goed te ondersteunen om blootstelling van het lichaam, het vastklemmen van het zaagblad of verlies van controle te minimaliseren.
• Houd het elektrische gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijgereedschap in contact kan komen met verborgen bedrading. Contact met een "stroomvoerende" draad maakt ook blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" en kan de bediener een elektrische schok geven.
• Gebruik bij het schulpen altijd een spouwmes of rechte geleider. Dit verbetert de nauwkeurigheid van de zaagsnede en verkleint de kans op het vastklemmen van het zaagblad.
• Gebruik altijd zaagbladen met de juiste maat en vorm (diamant versus rond) van de asgaten. Zaagbladen die niet overeenkomen met de bevestigingshardware van de zaag, lopen uit het midden, waardoor verlies van controle ontstaat.
• Gebruik nooit beschadigde of onjuiste zaagbladringen of bouten. De zaagbladringen en bouten zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veilige werking.

Oorzaken van terugslag en gerelateerde waarschuwingen

• terugslag is een plotselinge reactie op een gekneld, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk omhoog komt in de richting van de bediener;
• wanneer het zaagblad wordt gekneld of stevig vastgeklemd door de zaagsnede die dichtklapt, slaat het zaagblad af en drijft de motorreactie de unit snel terug in de richting van de bediener;
• als het zaagblad verdraaid of verkeerd uitgelijnd raakt in de zaagsnede, kunnen de tanden aan de achterrand van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede klimt en terugspringt in de richting van de bediener.

Terugslag is het gevolg van misbruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen zoals hieronder beschreven.

• Houd de zaag stevig vast en plaats uw armen zo dat ze de terugslagkrachten weerstaan. Plaats uw lichaam aan een van beide zijden van het zaagblad, maar niet in lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag achterwaarts springt, maar terugslagkrachten kunnen door de bediener worden beheerst als de juiste voorzorgsmaatregelen worden genomen.
• Wanneer het zaagblad vastloopt, of wanneer u om welke reden dan ook een zaagsnede onderbreekt, laat u de trekker los en houdt u de zaag stil in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werk te verwijderen of de zaag achterwaarts te trekken terwijl het zaagblad in beweging is, omdat er terugslag kan optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastklemmen van het zaagblad te elimineren.
• Wanneer u een zaag in het werkstuk opnieuw start, centreert u het zaagblad in de zaagsnede, zodat de zaagtanden niet in het materiaal grijpen. Als een zaagblad vastloopt, kan het omhoog lopen of terugkaatsen van het werkstuk wanneer de zaag opnieuw wordt gestart.
• Ondersteun grote panelen om het risico van het vastklemmen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging om door hun eigen gewicht door te zakken. Er moeten steunen onder het paneel worden geplaatst aan beide zijden, in de buurt van de zaaglijn en in de buurt van de rand van het paneel.
• Gebruik geen botte of beschadigde zaagbladen. Ongeslepen of onjuist ingestelde zaagbladen produceren een smalle zaagsnede die overmatige wrijving, het vastklemmen van het zaagblad en terugslag veroorzaakt.
• De vergrendelingshendels voor het afstellen van de zaagbladdiepte en de afschuining moeten stevig en vast zitten voordat u de zaagsnede maakt. Als de zaagbladafstelling tijdens het zagen verschuift, kan dit vastklemmen en terugslag veroorzaken.
• Wees extra voorzichtig bij het zagen in bestaande muren of andere blinde ruimtes. Het uitstekende zaagblad kan objecten doorsnijden die terugslag kunnen veroorzaken.

Functie onderste beschermkap

• Controleer de onderste beschermkap voor elk gebruik op een goede sluiting. Gebruik de zaag niet als de onderste beschermkap niet vrij kan bewegen en niet onmiddellijk sluit. Klem of bind de onderste beschermkap nooit in de open positie vast.Als de zaag per ongeluk valt, kan de onderste beschermkap verbogen zijn. Til de onderste beschermkap op met de intrekhendel en zorg ervoor dat deze vrij kan bewegen en het zaagblad of andere onderdelen niet raakt, in alle hoeken en diepten van de zaagsnede.
• Controleer de werking van de veer van de onderste beschermkap. Als de beschermkap en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De onderste beschermkap kan traag werken als gevolg van beschadigde onderdelen, gomachtige afzettingen of een ophoping van vuil.
• De onderste beschermkap mag alleen handmatig worden ingetrokken voor speciale zaagsneden, zoals "invalzaagsneden" en "samengestelde zaagsneden". Til de onderste beschermkap op met de intrekhendel en zodra het zaagblad het materiaal binnendringt, moet de onderste beschermkap worden losgelaten.Voor alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.
• Neem altijd in acht dat de onderste beschermkap het zaagblad bedekt voordat u de zaag op een bank of vloer plaatst.Een onbeschermd, uitlopend zaagblad zorgt ervoor dat de zaag achterwaarts loopt en alles doorsnijdt wat zich in de weg bevindt. Houd rekening met de tijd die het kost voordat het zaagblad stopt nadat de schakelaar is losgelaten.

Aanvullende veiligheidswaarschuwingen

• Zorg ervoor dat de spaanafvoer niet in contact komt met uw handen. U kunt gewond raken door roterende onderdelen.
• Gebruik de zaag niet boven uw hoofd. Dit betekent dat u onvoldoende controle heeft over het elektrische gereedschap.
•
  Gebruik geschikte detectoren om vast te stellen of er verborgen toevoerleidingen zijn of neem contact op met het plaatselijke energiebedrijf voor hulp. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Beschadiging van gasleidingen kan leiden tot explosie. Het breken van waterleidingen veroorzaakt schade aan eigendommen.
• Gebruik het elektrische gereedschap niet wanneer het stilstaat. Het is niet geschikt voor gebruik met een zaagtafel.
• Zet het werkstuk vast. Een werkstuk dat is vastgeklemd met klemvoorzieningen of in een bankschroef, wordt veiliger vastgehouden dan met de hand.
• Gebruik geen HSS-zaagbladen. Dergelijke zaagbladen kunnen gemakkelijk breken.
• Draag een stofmasker.
• In geval van schade en onjuist gebruik van de accu kunnen er dampen vrijkomen. De accu kan in brand vliegen of exploderen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige effecten ondervindt. De dampen kunnen het ademhalingssysteem irriteren.
• Open de accu niet. Er bestaat een risico op kortsluiting.
• De accu kan worden beschadigd door puntige voorwerpen zoals spijkers of schroevendraaiers of door van buitenaf uitgeoefende kracht. Er kan een interne kortsluiting optreden, waardoor de accu kan branden, roken, exploderen of oververhit raken.
• Gebruik de accu alleen met producten van de fabrikant. Dit is de enige manier waarop u de accu kunt beschermen tegen gevaarlijke overbelasting.

Bescherm de accu tegen hitte, bijvoorbeeld tegen continu intens zonlicht, vuur, vuil, water en vocht. Er bestaat een risico op explosie en kortsluiting.

• Wacht altijd tot het elektrische gereedschap volledig tot stilstand is gekomen voordat u het neerlegt. Het applicatiegereedschap kan vastlopen en ervoor zorgen dat u de controle over het elektrische gereedschap verliest.

Productbeschrijving en specificaties

Lees alle veiligheids- en algemene instructies. Het niet naleven van de veiligheids- en algemene instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.
Let op de afbeeldingen aan het begin van deze gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor het zagen van ferrometalen tot een zaagdiepte van 50 mm.
Het elektrische gereedschap is niet bestemd voor het bewerken van houtmaterialen.
Er bestaat brandgevaar wanneer metaal- en houtsnippers zich vermengen.

Productkenmerken

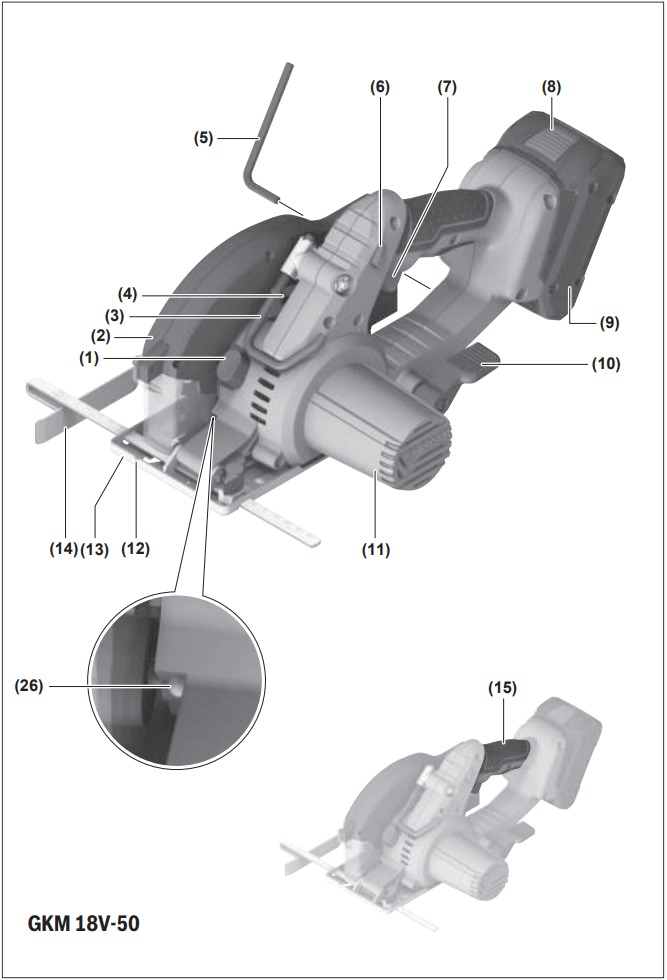

1. Spindelblokkeerknop
2. Beschermkap met spanencontainer
3. Hulpstukhaak
4. Zaagdiepteschaal
5. Inbussleutel
6. Vergrendelfunctie voor aan/uit-schakelaar
7. Aan/uit-schakelaar
8. Accu-ontgrendelingsknop^a)
9. Accu^a)
10. Klemhendel voor zaagdiepte-voorselectie
11. Motorhuis
12. 0°-zaagmarkering
13. Voetplaat
14. Parallelgeleider^a)
15. Handgreep (geïsoleerd greepoppervlak)
16. Klembout met sluitring
17. Klemflens
18. Cirkelzaagblad^a)
19. Montageflens
20. Zaagspindel
21. Intrekbare zaagbladbeschermkap
22. Afstelhendel voor intrekbare zaagbladbeschermkap
23. Set schroefklemmen^a)
24. Deksel van de spanencontainer
25. Vergrendelingsmechanisme van de spanencontainer
26. "PowerLight"-lamp

a) De afgebeelde of beschreven accessoires worden niet standaard meegeleverd. U vindt de volledige selectie accessoires in ons accessoireassortiment.

Technische gegevens

Handcirkelzaag		GKM 18V-50
Artikelnummer		3 601 FB8 0..
Nominale spanning	V	18
Onbelast toerentalA)	min -1	4250
Max. zaagdiepteB)
– bij een 0° verstek/schuine hoek	mm	50
Spindelvergrendeling		●
Afmetingen voetplaat	mm	105 x 200
Max. zaagbladdiameter	mm	136
Max. basisbladdikte	mm	1.6
Min. basisbladdikte	mm	1.0
Max. tanddikte/-sprong	mm	2.5
Min. tanddikte/-sprong	mm	1.2
Positioneringsboring	mm	20
Gewicht volgens EPTA-procedure 01:2014	kg	2.6–3.6
Aanbevolen omgevingstemperatuur tijdens het opladen	°C	0 tot +35
Toegestane omgevingstemperatuur tijdens bedrijfC) en tijdens opslag	°C	–20 tot +50
Aanbevolen accu's		GBA 18V... ProCORE18V...
Aanbevolen oplaadapparaten		GAL 18... GAX 18... GAL 36...

A) Gemeten bij 20–25°C met accu GBA 18V 5.0Ah.
B) Als de ProCore 18V 12.0Ah-accu wordt gebruikt, rust deze tijdens het werken op het werkstuk. Daardoor kan de maximale zaagdiepte niet worden bereikt.
C) Beperkte prestaties bij temperaturen < 0°C

Montage

• Gebruik alleen zaagbladen waarvan het maximaal toegestane toerental hoger is dan het onbelaste toerental van het elektrische gereedschap.

De accu opladen

• Gebruik uitsluitend de oplaadapparaten die in de technische gegevens worden genoemd. Alleen deze oplaadapparaten zijn afgestemd op de lithium-ionaccu van uw elektrische gereedschap.

Opmerking: de accu wordt gedeeltelijk opgeladen geleverd. Om de volledige accucapaciteit te garanderen, laadt u de accu volledig op in het oplaadapparaat voordat u het elektrische gereedschap voor de eerste keer gebruikt.

De lithium-ionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Het onderbreken van het laadproces beschadigt de accu niet.
De lithium-ionaccu wordt door de "Electronic Cell Protection (ECP)" beschermd tegen diepontlading. Als de accu leeg is, wordt het elektrische gereedschap met behulp van een beveiligingsschakeling uitgeschakeld: Het inzetgereedschap draait niet meer.

• Druk niet verder op de aan/uit-schakelaar nadat het elektrische gereedschap automatisch is uitgeschakeld. De accu kan beschadigd raken.

Houd u aan de instructies voor correcte afvalverwerking.

De accu verwijderen

De accu (9) is voorzien van twee vergrendelingsstanden om te voorkomen dat de accu eruit valt als de accu-ontgrendelingsknop (8) per ongeluk wordt ingedrukt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door middel van een veer in positie gehouden.
Om de accu (9) te verwijderen, drukt u op de ontgrendelingsknop (8) en trekt u de accu naar achteren uit het elektrische gereedschap. Gebruik hierbij geen geweld.

Acculaadindicator

De groene leds op de acculaadindicator geven de laadtoestand van de accu aan. Om veiligheidsredenen is het alleen mogelijk om de laadtoestand te controleren wanneer het elektrische gereedschap niet in werking is.
Druk op de knop voor de acculaadindicator of om de laadtoestand weer te geven. Dit is ook mogelijk als de accu is verwijderd.
Als er geen led oplicht na het indrukken van de knop voor de acculaadindicator, is de accu defect en moet deze worden vervangen.

Accumodel GBA 18V...

Accumodel ProCORE18V...

Het zaagblad plaatsen/verwisselen

• Verwijder de accu voordat u werkzaamheden aan het elektrische gereedschap uitvoert.
• Draag beschermende handschoenen bij het plaatsen van het zaagblad. Verwondingsgevaar bij het aanraken van het zaagblad.
• Gebruik alleen zaagbladen met een diameter van min. 130 mm en max. 136 mm.
• Gebruik in geen geval doorslijpschijven als inzetgereedschap.
• Gebruik uitsluitend zaagbladen die voldoen aan de specificaties in deze gebruiksaanwijzing en die zijn getest en gemarkeerd in overeenstemming met EN 847-1

Het zaagblad selecteren
U vindt een overzicht van de aanbevolen zaagbladen aan het einde van deze gebruiksaanwijzing.

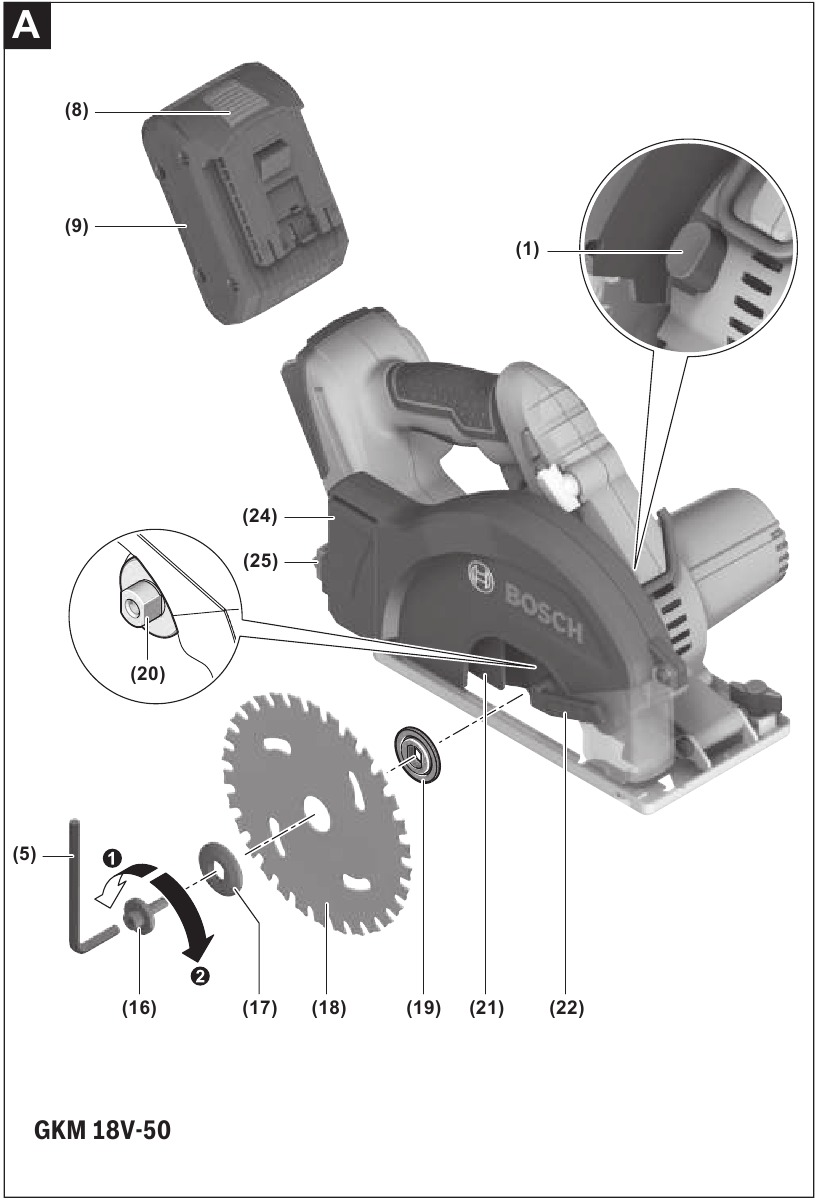

Het zaagblad verwijderen (zie afbeelding A)
Om gereedschap te verwisselen, raden we u aan het elektrische gereedschap op de voorkant van het motorhuis te plaatsen.

• Druk op de spindelblokkeerknop (1) en houd deze ingedrukt.
  • Druk niet op de spindelblokkeerknop (1) terwijl de zaagspindel beweegt. Het elektrische gereedschap kan beschadigd raken als dit gebeurt.
• Gebruik de inbussleutel (5) om de klembout (16) in draairichting ➊ los te draaien.
• Zwenk de intrekbare zaagbladbeschermkap (21) naar achteren en houd deze stevig vast.
• Verwijder de klemflens (17) en het zaagblad (18) van de zaagspindel (20).

Het zaagblad plaatsen (zie afbeelding A)
Om gereedschap te verwisselen, raden we u aan het elektrische gereedschap op de voorkant van het motorhuis te plaatsen.

• Reinig het zaagblad (18) en alle te monteren klemelementen.
• Zwenk de intrekbare zaagbladbeschermkap (21) naar achteren en houd deze stevig vast.
• Plaats het zaagblad (18) op de montageflens (19). De zaagrichting van de tanden (richting van de pijl op het zaagblad) moet overeenkomen met de draairichting van de pijl op de intrekbare zaagbladbeschermkap (21).
• Bevestig de klemflens (17) en schroef de klembout (16) in draairichting . Zorg ervoor dat de montageflens (19) en klemflens (17) in de juiste positie zijn geïnstalleerd.
• Druk op de spindelblokkeerknop (1) en houd deze ingedrukt.
• Gebruik de inbussleutel (5) om de klembout (16) in draairichting vast te draaien. Het aandraaimoment moet 6–9 Nm zijn, wat overeenkomt met handvast plus 1/8 slag.

Stof-/spanenafzuiging

Het stof van materialen zoals loodhoudende verf, mineralen en metaal kan schadelijk zijn voor de menselijke gezondheid. Het aanraken of inademen van dit stof kan allergische reacties veroorzaken en/of luchtwegaandoeningen veroorzaken bij de gebruiker of bij mensen in de nabije omgeving.

Bepaalde soorten metaalstof zijn gevaarlijk, vooral in combinatie met legeringen zoals zink, aluminium of chroom. Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

• Zorg voor een goede ventilatie op de werkplek.
• Het is raadzaam om een ademhalingsmasker van filterklasse P2 te dragen.

De voorschriften met betrekking tot het te bewerken materiaal die gelden in het land van gebruik, moeten in acht worden genomen.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

Bediening

• Verwijder de accu uit het elektrisch gereedschap voordat u werkzaamheden aan het elektrisch gereedschap uitvoert (bijv. onderhoud, gereedschapswissel, enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat verwondingsgevaar door het per ongeluk indrukken van de aan/uit-schakelaar.

Werkmodi

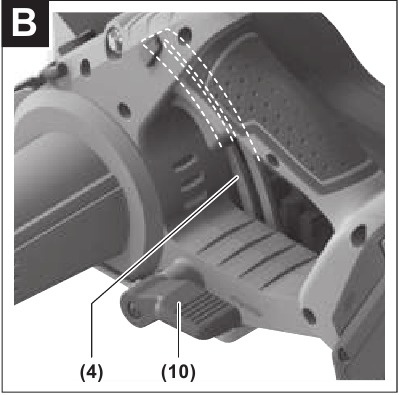

De zaagdiepte instellen

(zie afbeelding B)

• Pas de zaagdiepte aan de dikte van het werkstuk aan. Er moet minder dan de hoogte van één volle tand onder het werkstuk zichtbaar zijn.

Maak de klemhendel (10) los. Trek voor een kleinere zaagdiepte de zaag weg van de voetplaat (13); duw voor een grotere zaagdiepte de zaag naar de voetplaat (13) toe. Stel de gewenste zaagdiepte in op de schaal voor de zaagdiepte. Draai de klemhendel (10) weer vast.
De klemkracht van de klemhendel (10) kan opnieuw worden ingesteld. Draai hiervoor de klemhendel (10) los en draai deze weer vast in een positie die minstens 30° tegen de klok in is verschoven.

Opmerking: Als de ProCORE18V 12.0Ah-accu wordt gebruikt, kan deze tijdens het werken op het werkstuk rusten. Hierdoor kan de maximale zaagdiepte niet worden bereikt.

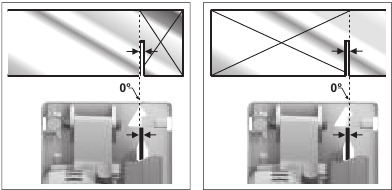

Zaagmarkeringen

De zaagmarkering (12) geeft de positie van het zaagblad aan bij het maken van een rechthoekige zaagsnede.
Plaats voor een precieze zaagsnede de cirkelzaag zoals afgebeeld tegen het werkstuk. We raden aan om een proefzaagsnede te maken.

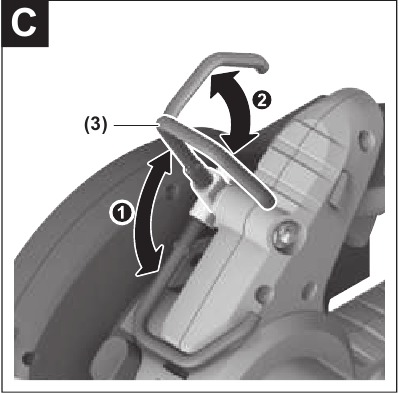

Universele haak

(zie afbeelding C)
Uw elektrisch gereedschap is uitgerust met een universele haak (3) om het bijvoorbeeld aan een ladder te hangen. Klap de universele haak (3) eenvoudig uit naar de gewenste positie.

• Wanneer het elektrisch gereedschap aan de universele haak hangt, moet u ervoor zorgen dat het zaagblad is beschermd tegen onbedoeld contact om letsel te voorkomen.

Klap de universele haak (3) weer in als u met het elektrisch gereedschap wilt gaan werken.

Spaancontainer

Raak de beschermkap met spaancontainer (2) en de metalen spanen niet met blote handen aan, direct na gebruik. Deze onderdelen kunnen erg heet zijn en brandwonden veroorzaken.

(zie afbeeldingen F–G)
Zaag geen materiaal waarop verdunner, benzine, vet of andere chemicaliën zijn aangebracht. De metalen spanen die door dergelijke materialen worden geproduceerd, kunnen de beschermkap met spaancontainer (2) beschadigen en leiden tot een breuk die persoonlijk letsel kan veroorzaken.
De metalen spanen worden opgevangen in de spaancontainer van de beschermkap (2). Maak de spaancontainer regelmatig leeg.

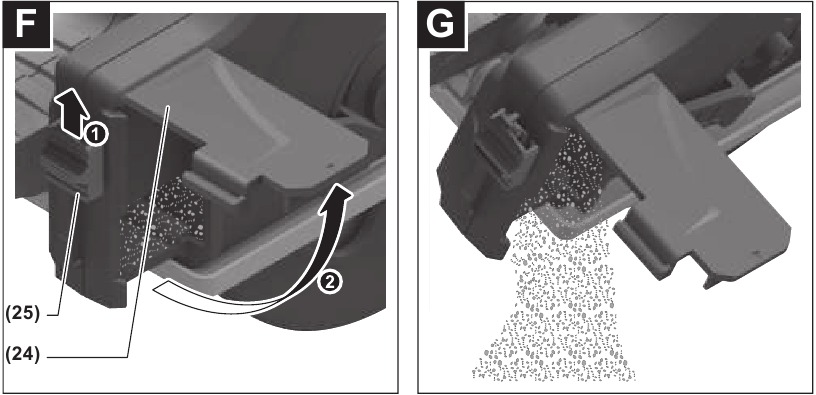

Duw hiervoor het vergrendelingsmechanisme van de spaancontainer (25) omhoog. Open het deksel van de spaancontainer (24) en kantel het elektrisch gereedschap zijwaarts om de spaancontainer te legen. Sluit na het legen het deksel van de spaancontainer (24) en vergrendel de spaancontainer weer.

Ingebruikname

• Voordat u werkzaamheden met het elektrisch gereedschap uitvoert, moet u ervoor zorgen dat de spaancontainer is gesloten en vergrendeld. Gebruik het elektrisch gereedschap nooit zonder beschermkap/met een defecte beschermkap/deksel op de spaancontainer.

De accu plaatsen

Schuif de opgeladen accu (9) in het elektrisch gereedschap tot de accu stevig is vergrendeld.

In-/uitschakelen

• Zorg ervoor dat u de aan/uit-schakelaar kunt indrukken zonder de handgreep los te laten.

Om het elektrisch gereedschap te starten, drukt u eerst op de uitschakelblokkering (6), druk vervolgens op de aan/uit-schakelaar (7) en houd deze ingedrukt.
Om het elektrisch gereedschap uit te schakelen, laat u de aan/uit-schakelaar (7) los.
Opmerking: Om veiligheidsredenen kan de aan/uit-schakelaar (7) niet worden vergrendeld; deze moet tijdens de hele bewerking ingedrukt blijven.

Nalooprem

Een geïntegreerde nalooprem verkort de tijd dat het zaagblad blijft draaien nadat het elektrisch gereedschap is uitgeschakeld.

Bescherming tegen diepontlading

De lithium-ionaccu is beschermd tegen diepontlading door de Electronic Cell Protection (ECP). Wanneer de accu leeg is, wordt het elektrisch gereedschap uitgeschakeld door middel van een beveiligingscircuit: Het inzetgereedschap draait niet meer.

De led-werklamp inschakelen

De lamp (26) gaat branden wanneer de aan/uit-schakelaar (7) licht of volledig wordt ingedrukt, wat betekent dat het werkgebied bij slechte lichtomstandigheden wordt verlicht.

Praktische adviezen

• Verwijder de accu uit het elektrisch gereedschap voordat u werkzaamheden aan het elektrisch gereedschap uitvoert (bijv. onderhoud, gereedschapswissel, enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat verwondingsgevaar door het per ongeluk indrukken van de aan/uit-schakelaar.

De zaagbreedte varieert afhankelijk van het gebruikte zaagblad.
Bescherm zaagbladen tegen schokken en stoten.
Leid het elektrisch gereedschap gelijkmatig en duw het voorzichtig in de zaagrichting. Het uitoefenen van te veel druk op het elektrisch gereedschap tijdens het bewegen in de zaagrichting verkort de levensduur van de inzetgereedschappen aanzienlijk en kan het elektrisch gereedschap beschadigen.
De zaagprestaties en de kwaliteit van de zaagsnede zijn in wezen afhankelijk van de conditie en de tandvorm van het zaagblad. Daarom mag u alleen scherpe zaagbladen gebruiken die geschikt zijn voor het te bewerken materiaal.

Zagen met de parallelle geleider

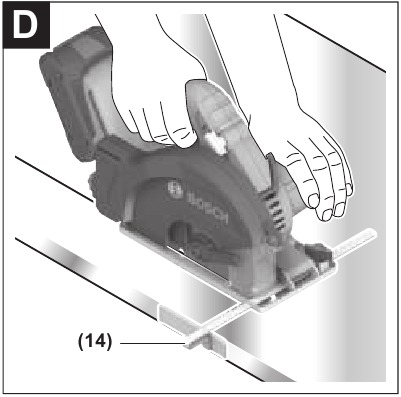

(zie afbeelding D)
Met de parallelle geleider (14) kunt u nauwkeurige zaagsneden langs de rand van een werkstuk maken en stroken met dezelfde afmetingen zagen.

Zagen met een hulpgeleider

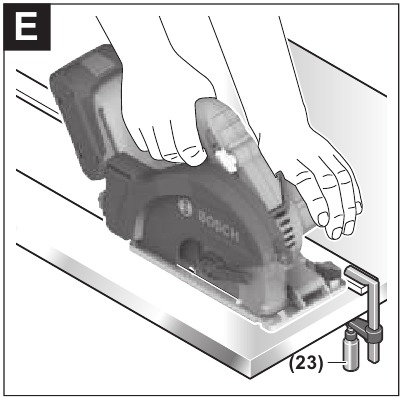

(zie afbeelding E)
Voor het bewerken van grote werkstukken of voor het zagen van rechte randen kunt u een plank of rail stevig als hulpgeleider aan het werkstuk bevestigen. De cirkelzaag kan langs het pad van deze hulpgeleider worden geleid met de voetplaat.

Aanbevelingen voor een optimale omgang met de accu

Bescherm de accu tegen vocht en water.
Bewaar de accu alleen binnen een temperatuurbereik van −20 tot 50 °C. Laat de accu bijvoorbeeld niet in de zomer in uw auto liggen.
Reinig af en toe de ventilatiesleuven op de accu met een zachte borstel die schoon en droog is.
Een aanzienlijk verkorte gebruiksduur na het opladen geeft aan dat de accu verslechterd is en moet worden vervangen.
Volg de instructies voor een correcte verwijdering.

Onderhoud en service

Onderhoud en reiniging

• Verwijder de accu uit het elektrisch gereedschap voordat u werkzaamheden aan het elektrisch gereedschap uitvoert (bijv. onderhoud, gereedschapswissel, enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat verwondingsgevaar door het per ongeluk indrukken van de aan/uit-schakelaar.
• Houd het elektrisch gereedschap en de ventilatiesleuven altijd schoon om een veilige en efficiënte werking te garanderen.
• Vervang het deksel op de spaancontainer (24) in geval van schade.

De intrekbare zaagbladbescherming moet altijd vrij kunnen bewegen en automatisch kunnen intrekken. Het is daarom belangrijk om het gebied rond de intrekbare zaagbladbescherming te allen tijde schoon te houden. Verwijder stof en spanen met een penseel.

Klantenservice en toepassingsservice

Onze klantenservice beantwoordt uw vragen over onderhoud en reparatie van uw product, evenals over reserveonderdelen. U kunt explosietekeningen en informatie over reserveonderdelen vinden op: www.bosch-pt.com
Het Bosch-productgebruikadviesteam helpt u graag met al uw vragen over onze producten en hun accessoires.
Vermeld bij alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat vermeld.

Maleisië
Robert Bosch Sdn. Bhd.(220975-V) PT/SMY
No. 8A, Jalan 13/6
46200 Petaling Jaya
Selangor
Tel.: (03) 79663194
Toll-Free: 1800 880188
Fax: (03) 79583838
E-Mail: kiathoe.chong@my.bosch.com
www.bosch-pt.com.my

U kunt verdere serviceadressen vinden op:
www.bosch-pt.com/serviceaddresses

Transport

De aanbevolen lithium-ionaccu's zijn onderworpen aan de wetgeving inzake het transport van gevaarlijke goederen. De gebruiker kan de accu's over de weg vervoeren zonder verdere vereisten.
Bij verzending door derden (bijv. door luchttransport of een expeditiebedrijf) moeten speciale eisen met betrekking tot verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is raadpleging van een deskundige voor gevaarlijke stoffen vereist.
Verzend accupacks alleen als de behuizing onbeschadigd is. Plak open contacten af of maskeer ze en verpak de accu zo dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

Referenties

• Home | Bosch Power Tools
• Bosch Power Tools | Bosch Professional
• Service worldwide

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Professional GKM 18V-50 handleiding

Beschikbare talen
