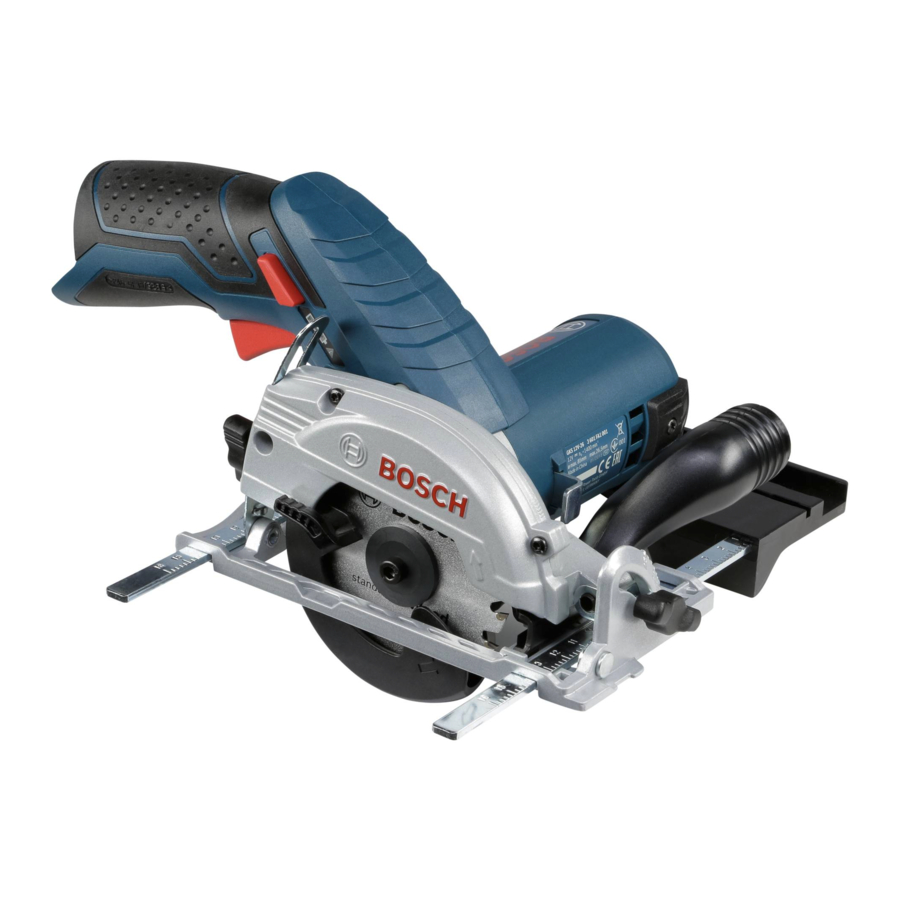

Bosch GKS 12V-26 Professional handleiding

Veiligheidsinstructies

Algemene veiligheidsvoorschriften voor elektrisch gereedschap

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel veroorzaken.
Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik. Het begrip „elektrisch gereedschap” dat in de veiligheidsvoorschriften wordt gebruikt, heeft betrekking op elektrische gereedschappen met netaansluiting (met snoer) en op elektrische gereedschappen die op een accu werken (zonder snoer).

Veiligheid werkplek

• Houd uw werkplek schoon en goed verlicht. Rommelige of donkere werkplekken nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een omgeving met explosiegevaar, waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en andere personen tijdens het gebruik van het elektrisch gereedschap uit de buurt. U kunt door afleiding de controle over het gereedschap verliezen. Elektrische veiligheid
• De stekker van het elektrisch gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico van een elektrische schok.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Het risico van een elektrische schok is groter als uw lichaam is geaard.
• Stel elektrisch gereedschap niet bloot aan regen of vocht. Het binnendringen van water in elektrisch gereedschap vergroot het risico van een elektrische schok.
• Misbruik de kabel niet. Gebruik de kabel nooit om het elektrisch gereedschap te dragen, op te hangen of de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
• Als u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengkabel die voor gebruik buitenshuis is geschikt. Het gebruik van een voor buitengebruik geschikte kabel vermindert het risico van een elektrische schok.
• Als het gebruik van elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en ga met verstand te werk bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het gebruik van persoonlijke beschermingsmiddelen, zoals een stofmasker, slipvaste veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard van de werkzaamheden, vermindert het risico op letsel.
• Voorkom onbedoelde inwerkingstelling. Controleer of de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de accu aansluit, en voordat u het gereedschap oppakt of draagt. Als u bij het dragen van het elektrisch gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap inschakelt terwijl de schakelaar in de aan-stand staat, kan dit tot ongelukken leiden.
• Verwijder instelgereedschappen of schroefsleutels voordat u het elektrisch gereedschap inschakelt. Een instelgereedschap of sleutel die zich in een draaiend onderdeel van het gereedschap bevindt, kan tot letsel leiden.
• Reik niet te ver. Zorg ervoor dat u stevig staat en altijd in evenwicht bent. Daardoor kunt u het elektrisch gereedschap in onverwachte situaties beter onder controle houden.
• Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lange haren kunnen door bewegende onderdelen worden gegrepen.
• Als er apparaten voor stofafzuiging en opvang zijn gemonteerd, controleer dan of deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan het risico verminderen dat door stof veroorzaakte gevaren ontstaan.

Zorgvuldig omgaan met en gebruik van elektrisch gereedschap

• Forceer het elektrisch gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het juiste elektrische gereedschap werkt u beter en veiliger binnen het aangegeven vermogen.
• Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
• Trek de stekker uit het stopcontact en/of verwijder de accu voordat u instellingen aan het gereedschap verandert, accessoires wisselt of het gereedschap opbergt. Deze voorzorgsmaatregelen voorkomen dat het elektrisch gereedschap per ongeluk start.
• Bewaar elektrisch gereedschap buiten bereik van kinderen. Laat personen die niet vertrouwd zijn met het gereedschap of deze aanwijzingen het gereedschap niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.
• Pleeg onderhoud aan elektrisch gereedschap. Controleer of bewegende onderdelen correct werken en niet vastklemmen, of onderdelen gebroken of beschadigd zijn en of er andere omstandigheden zijn die de werking van het elektrische gereedschap nadelig beïnvloeden. Laat beschadigde onderdelen repareren voordat u het gereedschap opnieuw gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijdende gereedschappen scherp en schoon. Goed onderhouden snijdende gereedschappen met scherpe snijranden klemmen minder snel vast en zijn gemakkelijker te geleiden.
• Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen enz. overeenkomstig deze aanwijzingen. Houd rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.

Zorgvuldig omgaan met en gebruik van accugereedschap

• Laad accu’s uitsluitend op met oplaadapparaten die door de fabrikant worden geadviseerd. Een oplaadapparaat dat geschikt is voor een bepaald type accu, kan brandgevaar veroorzaken als het met andere accu’s wordt gebruikt.
• Gebruik uitsluitend de daarvoor bestemde accu’s in het elektrische gereedschap. Het gebruik van andere accu’s kan letsel en brandgevaar veroorzaken.
• Houd niet-gebruikte accu’s uit de buurt van paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een verbinding tussen de contacten kunnen veroorzaken. Het veroorzaken van kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
• Bij verkeerd gebruik kan er vloeistof uit de accu lekken. Vermijd contact daarmee. Spoel met water af als u per ongeluk in contact komt met de vloeistof. Raadpleeg bovendien een arts als de vloeistof in uw ogen komt. Weglekkende accuvloeistof kan huidirritaties of brandwonden veroorzaken.

Service

• Laat uw elektrisch gereedschap repareren door gekwalificeerd personeel en uitsluitend met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het elektrisch gereedschap niet in het geding komt.

Veiligheidswaarschuwingen voor cirkelzagen
Zaagprocedures

•
  Houd uw handen uit de buurt van het zaagbereik en het zaagblad.
• Reik niet onder het werkstuk door. De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk.
• Stel de zaagdiepte in op de dikte van het werkstuk. Minder dan een volledige tand van de zaagbladtanden moet onder het werkstuk zichtbaar zijn.
• Houd het te zagen stuk nooit in uw handen of over uw been. Zet het werkstuk vast op een stabiel platform. Het is belangrijk om het werkstuk goed te ondersteunen om blootstelling van het lichaam, het vastlopen van het zaagblad of verlies van controle te minimaliseren.
• Houd het elektrisch gereedschap uitsluitend vast aan de geïsoleerde grijpvlakken, wanneer u werkzaamheden uitvoert waarbij het snijgereedschap verborgen bedrading kan raken. Contact met een "stroomvoerende" draad zal ook blootgestelde metalen delen van het elektrisch gereedschap "stroomvoerend" maken en kan de bediener een elektrische schok geven.
• Gebruik bij het schulpen altijd een spouwmes of rechte geleider. Dit verbetert de nauwkeurigheid van de zaagsnede en vermindert de kans op het vastlopen van het zaagblad.
• Gebruik altijd zaagbladen met de juiste maat en vorm (diamantvormig versus rond) van de asgaten. Zaagbladen die niet overeenkomen met de bevestigingsmaterialen van de zaag, lopen excentrisch, wat verlies van controle veroorzaakt.
• Gebruik nooit beschadigde of onjuiste zaagbladringen of -bouten. De zaagbladringen en -bouten zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veiligheid tijdens het gebruik.
• Oorzaken van terugslag en bijbehorende waarschuwingen
  • Terugslag is een plotselinge reactie op een bekneld, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk naar de bediener wordt getild;
  • Wanneer het zaagblad bekneld of strak vastzit doordat de zaagsnede smaller wordt, valt het zaagblad stil en drijft de motorreactie de eenheid snel terug naar de bediener;
  • Als het zaagblad verdraaid of verkeerd is uitgelijnd in de zaagsnede, kunnen de tanden aan de achterrand van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede klimt en terugspringt naar de bediener.

Terugslag is het gevolg van verkeerd gebruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt weergegeven.

• Houd de zaag stevig vast en positioneer uw armen zo dat u de terugslagkracht kunt weerstaan. Blijf altijd aan de zijkant van het zaagblad staan en plaats het zaagblad nooit in lijn met uw lichaam. De zaag kan bij een terugslag achterwaarts springen, maar de bediener kan de terugslagkracht beheersen als de juiste voorzorgsmaatregelen worden genomen.
• Wanneer het zaagblad vastloopt of wanneer u om welke reden dan ook een zaagsnede onderbreekt, laat u de trekker los en houdt u de zaag stil in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag achterwaarts te trekken terwijl het zaagblad in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van het zaagblad te elimineren.
• Wanneer u een zaag opnieuw start in het werkstuk, centreert u het zaagblad in de zaagsnede en controleert u of de zaagtanden niet in het materiaal grijpen. Als het zaagblad vastloopt, kan het uit het werkstuk omhoog komen of terugkaatsen wanneer de zaag opnieuw wordt gestart.
• Ondersteun grote panelen om het risico op beknelling van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging om door hun eigen gewicht door te zakken. Er moeten steunen onder het paneel worden geplaatst aan beide zijden, nabij de zaaglijn en nabij de rand van het paneel.
• Gebruik geen botte of beschadigde zaagbladen. Ongeslepen of onjuist ingestelde zaagbladen produceren een smalle zaagsnede die overmatige wrijving, het vastlopen van het zaagblad en terugslag veroorzaakt.
• Vergrendelingshendels voor het instellen van de zaagdiepte en afschuining moeten strak en vast zitten voordat u gaat zagen. Als de zaagbladafstelling tijdens het zagen verschuift, kan dit vastlopen en terugslag veroorzaken.
• Wees extra voorzichtig bij het zagen in bestaande muren of andere blinde ruimtes. Het uitstekende zaagblad kan voorwerpen doorsnijden die terugslag kunnen veroorzaken. Functie onderste beschermkap
• Controleer vóór elk gebruik of de onderste beschermkap goed sluit. Gebruik de zaag niet als de onderste beschermkap niet vrij kan bewegen en niet onmiddellijk sluit. Klem of bind de onderste beschermkap nooit in de open stand vast. Als de zaag per ongeluk valt, kan de onderste beschermkap verbogen zijn. Til de onderste beschermkap op met de intrekhendel en zorg ervoor dat deze vrij kan bewegen en geen enkel onderdeel raakt, in alle hoeken en zaagdiepten.
• Controleer de werking van de veer van de onderste beschermkap. Als de beschermkap en de veer niet goed werken, moeten ze vóór gebruik worden gerepareerd. De onderste beschermkap kan traag werken als gevolg van beschadigde onderdelen, gomachtige afzettingen of een ophoping van vuil.
• De onderste beschermkap mag alleen handmatig worden ingetrokken voor speciale zaagsneden, zoals "invalzaagsneden" en "samengestelde zaagsneden". Til de onderste beschermkap op door de intrekhendel terug te trekken en zodra het zaagblad het materiaal binnendringt, moet de onderste beschermkap worden losgelaten. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.
• Zorg er altijd voor dat de onderste beschermkap het zaagblad bedekt voordat u de zaag op een werkbank of vloer plaatst. Een onbeschermd, uitlopend zaagblad zorgt ervoor dat de zaag achterwaarts loopt en doorsnijdt wat zich in zijn pad bevindt. Houd rekening met de tijd die het duurt voordat het zaagblad stopt nadat de schakelaar is losgelaten.

Aanvullende veiligheidswaarschuwingen

• Reik niet met uw handen in de spaanafvoer. Ze kunnen gewond raken door roterende onderdelen.
• Werk niet boven uw hoofd met de zaag. Op deze manier hebt u onvoldoende controle over het elektrisch gereedschap.
• Gebruik geschikte detectoren om vast te stellen of er zich leidingen in het werkgebied bevinden of neem contact op met het plaatselijke nutsbedrijf voor assistentie. Contact met elektrische leidingen kan leiden tot brand en elektrische schokken. Het beschadigen van een gasleiding kan leiden tot een explosie. Het doordringen van een waterleiding veroorzaakt materiële schade.
• Gebruik het elektrisch gereedschap niet stationair. Het is niet ontworpen voor gebruik met een zaagtafel.
• Gebruik geen snelstaalzaagbladen (HSS). Dergelijke zaagbladen kunnen gemakkelijk breken.
• Zaag geen ferrometalen. Roodgloeiende spanen kunnen de stofafzuiging ontsteken.
• Zet het werkstuk vast. Een werkstuk dat met spaninrichtingen of in een bankschroef is vastgeklemd, wordt veiliger vastgehouden dan met de hand.
• Wacht altijd tot de machine volledig tot stilstand is gekomen voordat u deze neerzet. Het gereedschapsinzetstuk kan vastlopen en leiden tot verlies van controle over het elektrisch gereedschap.
• Open de accu niet. Gevaar voor kortsluiting.

Bescherm de accu tegen hitte, bijvoorbeeld tegen voortdurend intens zonlicht, vuur, water en vocht. Explosiegevaar.

• In geval van schade en oneigenlijk gebruik van de accu kunnen er dampen vrijkomen. Ventileer de ruimte en zoek medische hulp als u klachten hebt. De dampen kunnen de luchtwegen irriteren.
• Gebruik de accu alleen in combinatie met uw Bosch-elektrisch gereedschap. Deze maatregel alleen beschermt de accu tegen gevaarlijke overbelasting.
• De accu kan beschadigd raken door puntige voorwerpen, zoals spijkers of schroevendraaiers, of door kracht die van buitenaf wordt uitgeoefend. Er kan een interne kortsluiting optreden en de accu kan branden, roken, exploderen of oververhit raken.

Productbeschrijving en specificaties

Lees alle veiligheidswaarschuwingen en alle aanwijzingen. Het niet opvolgen van de waarschuwingen en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.
Klap tijdens het lezen van de bedieningsinstructies de grafische pagina voor de machine open en laat deze open liggen.

Voorgeschreven gebruik
De machine is bestemd voor het in de lengte en in de breedte zagen van hout met rechte zaaglijnen, alsmede voor verstekzagen in hout, waarbij deze stevig op het werkstuk rust.
Het licht van dit elektrische gereedschap is bedoeld om het directe werkgebied van het elektrische gereedschap te verlichten en is niet geschikt voor verlichting van woonruimtes.

Productkenmerken

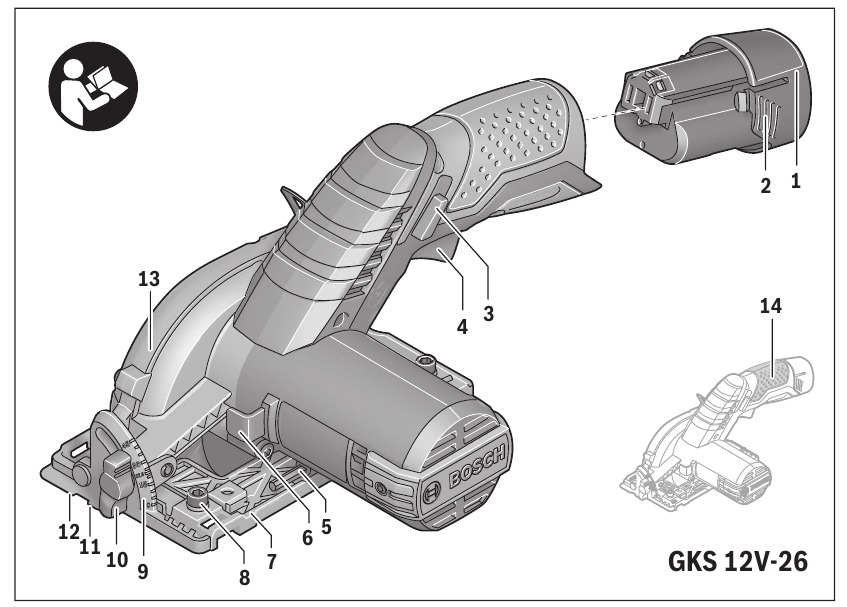

De nummering van de productkenmerken verwijst naar de afbeelding van de machine op de grafische pagina.

1. Accupack
2. Ontgrendelingstoets accu
3. Vergrendelingstoets voor aan/uit-schakelaar
4. Aan/uit-schakelaar
5. Inbussleutel
6. Spindelvergrendelingstoets
7. Voetplaat
8. Bevestigingsbout voor parallelgeleider
9. Schaalverdeling voor verstekhoek
10. Vleugelbout voor het voorselecteren van de hellingshoek
11. Zaagmarkering, 45°
12. Zaagmarkering, 0°
13. Beschermkap
14. Handgreep (geïsoleerd greepoppervlak)
15. Accu-oplaadindicator
16. Temperatuurregeling/indicator overbelastingsbeveiliging
17. Vleugelbout voor het voorselecteren van de zaagdiepte
18. Schaalverdeling zaagdiepte
19. Hefboom voor het terugtrekken van de beschermkap
20. Zaagspindel
21. Terugtrekkende beschermkap
22. Bevestigingsflens
23. Zaagblad
24. Spanflens
25. Spanbout
26. "PowerLight"
27. Referentiemarkering voor verstekhoekinstelling
28. Bevestigingsschroef voor afzuigadapter
29. Afzuigadapter*
30. Vacuümslang*
31. Referentiemarkering voor zaagdiepte-instelling
32. Parallelgeleider/geleiderailadapter*
33. Set schroefklemmen*
34. Geleiderail*

*De afgebeelde of beschreven accessoires zijn geen onderdeel van de standaard leveringsomvang van het product. Een compleet overzicht van accessoires is te vinden in ons accessoireprogramma.

Technische gegevens

* afhankelijk van het gebruikte accupack
** Beperkte prestaties bij temperaturen <0°C

* afhankelijk van het gebruikte accupack
** Beperkte prestaties bij temperaturen <0°C

Informatie over geluid/vibratie
Geluidsemissiewaarden bepaald conform EN 60745-2-5.
Het A-gewogen geluidsniveau van het product is typisch: Geluidsdrukniveau 90 dB(A); Geluidsvermogensniveau 101 dB(A). Onzekerheid K =3 dB.

Draag gehoorbescherming!
Totale trillingswaarden a_h (vectorsom van drie assen) en onzekerheid K bepaald conform EN 60745-2-5: Zagen van hout: a_h=2,5 m/s², K=1,5 m/s²
Het in deze gebruiksaanwijzing aangegeven trillingsniveau is gemeten conform een genormeerde meetmethode vastgelegd in EN 60745 en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de blootstelling. Het aangegeven trillingsemissieniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende accessoires of inzetgereedschappen of slecht wordt onderhouden, kan het trillingsemissieniveau afwijken. Dit kan de blootstelling gedurende de gehele arbeidsperiode aanzienlijk verhogen.
Voor een nauwkeurige schatting van de blootstelling aan trillingen moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het weliswaar aanstaat, maar niet daadwerkelijk wordt gebruikt. Dit kan de blootstelling gedurende de gehele arbeidsperiode aanzienlijk verminderen.
Leg extra veiligheidsmaatregelen vast ter bescherming van de bediener tegen het effect van trillingen, zoals: onderhoud het elektrische gereedschap en de accessoires, houd de handen warm, organiseer de werkprocessen.

Montage

Accu opladen

• Gebruik alleen de op de accessoirepagina vermelde acculaders. Alleen deze acculaders zijn afgestemd op de lithium-ion-accu van uw elektrische gereedschap.

Opmerking: De meegeleverde accu is gedeeltelijk opgeladen. Laad de accu in de acculader volledig op voordat u het elektrische gereedschap voor de eerste keer gebruikt, om de volledige accucapaciteit te garanderen. De lithium-ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Het onderbreken van het laadproces beschadigt de accu niet.
De lithium-ion-accu wordt door de "Electronic Cell Protection (ECP)" tegen diepontlading beschermd. Wanneer de accu leeg is, wordt de machine door middel van een beveiligingsschakeling uitgeschakeld: Het ingezette gereedschap draait niet meer.

• Druk niet verder op de aan/uit-schakelaar nadat de machine automatisch is uitgeschakeld. De accu kan beschadigd raken.
  Neem de aanwijzingen voor afvoer in acht.

Accu verwijderen
De accu 1 is uitgerust met twee vergrendelingsniveaus die moeten voorkomen dat de accu uitvalt wanneer de accu-ontgrendelingsknop 2 per ongeluk wordt ingedrukt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door middel van een veer in positie gehouden.
Om de accu 1 te verwijderen, drukt u op de accu-ontgrendelingsknop 2 en trekt u de accu naar achteren uit het elektrische gereedschap. Oefen geen kracht uit.

Accu-oplaadcontrole-indicatie
De drie groene leds van de accu-oplaadcontrole-indicator 15 geven de laadtoestand van de accu 1 aan. Om veiligheidsredenen is het alleen mogelijk om de status van de laadtoestand te controleren wanneer de machine stilstaat. Druk de aan/uit-schakelaar 4 half of helemaal in om de laadtoestand weer te geven.

Wanneer er geen led oplicht na het indrukken van de aan/uit-schakelaar 4, is de accu defect en moet deze worden vervangen.

Zaagblad monteren/vervangen

• Verwijder de accu voordat u werkzaamheden aan het elektrische gereedschap uitvoert.
• Draag beschermende handschoenen bij het monteren van het zaagblad. Gevaar voor letsel bij het aanraken van het zaagblad.
• Gebruik alleen zaagbladen die overeenkomen met de karakteristieke gegevens in de bedieningshandleiding.
• Gebruik in geen geval slijpschijven als snijgereedschap.

Een zaagblad selecteren
Een overzicht van aanbevolen zaagbladen is te vinden aan het einde van deze handleiding.

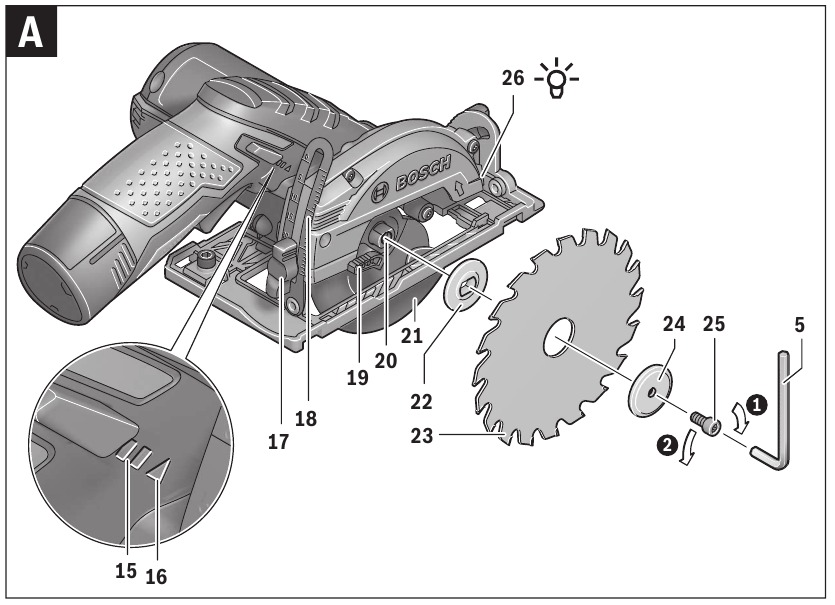

Het zaagblad verwijderen (zie afbeelding A)
Voor het verwisselen van het snijgereedschap kunt u de machine het beste op de voorzijde van het motorhuis plaatsen.

• Druk de spindelvergrendelingsknop 6 in en houd deze ingedrukt.
  • De spindelvergrendelingsknop 6 mag alleen worden bediend wanneer de zaagspindel stilstaat. Anders kan het elektrische gereedschap beschadigd raken.
• Draai met de inbussleutel 5 de klembout 25 los door in draairichting ‹ te draaien.
• Kantel de terugtrekkende zaagbladbescherming 21 naar achteren en houd deze stevig vast.
• Verwijder de klemflens 24 en het zaagblad 23 van de zaagspindel 20.

Het zaagblad monteren (zie afbeelding A)
Voor het verwisselen van het snijgereedschap kunt u de machine het beste op de voorzijde van het motorhuis plaatsen.

• Reinig het zaagblad 23 en alle te monteren klemonderdelen.
• Kantel de terugtrekkende zaagbladbescherming 21 naar achteren en houd deze stevig vast.
• Plaats het zaagblad 23 op de montageflens 22. De snijrichting van de tanden (pijlrichting op het zaagblad) en de draairichtingspijl op de terugtrekkende zaagbladbescherming 21 moeten overeenkomen.
• Monteer de klemflens 24 en schroef de klembout 25 vast door in draairichting › te draaien. Let op de juiste montagepositie van montageflens 22 en klemflens 24.
• Druk de spindelvergrendelingsknop 6 in en houd deze ingedrukt.
• Draai met de inbussleutel 5 de klembout 25 vast door in draairichting › te draaien. Het aanhaalmoment ligt tussen 6–9 Nm, wat overeenkomt met handvast plus ¼ slag.

Stof-/spaanderafzuiging

• Verwijder de accu voordat u werkzaamheden aan het elektrische gereedschap uitvoert.
• Stof van materialen zoals loodhoudende coatings, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Het aanraken of inademen van het stof kan leiden tot allergische reacties en/of luchtweginfecties bij de gebruiker of omstanders.

Bepaalde soorten stof, zoals eiken- of beukenhoutstof, worden als kankerverwekkend beschouwd, vooral in combinatie met additieven voor houtbehandeling (chromaat, houtbeschermingsmiddel). Materialen die asbest bevatten mogen alleen door specialisten worden bewerkt.

• Om een hoge mate van stofafzuiging te bereiken, gebruikt u een geschikte stofafzuiger in combinatie met dit elektrische gereedschap.
• Zorg voor een goede ventilatie van de werkplek.
• Het wordt aanbevolen om een P2-filtermasker te dragen. Neem de relevante voorschriften in uw land in acht voor de te bewerken materialen.

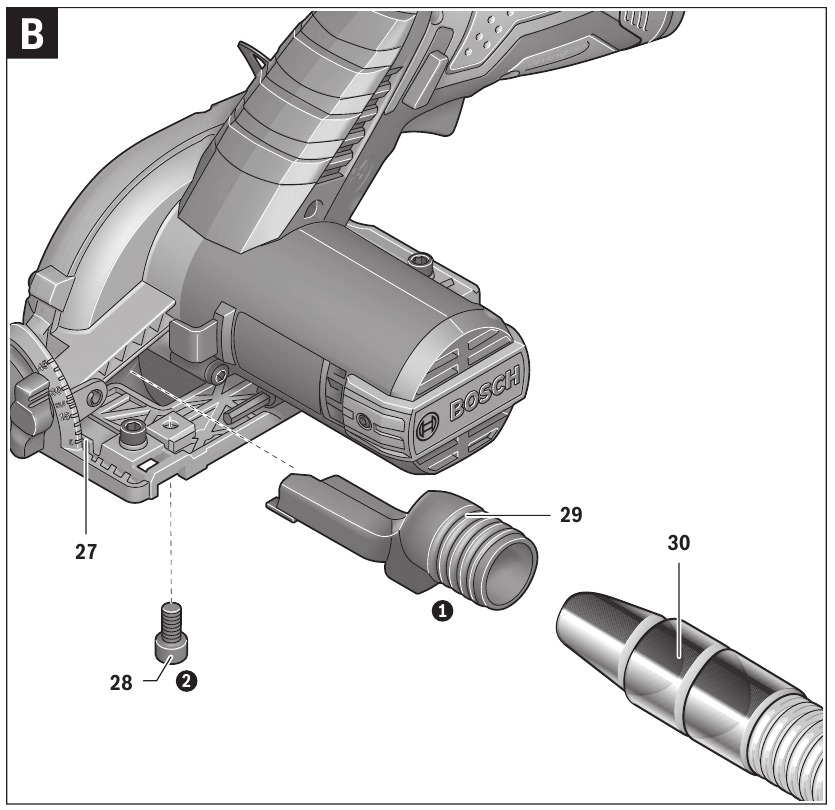

De afzuigadapter monteren (zie afbeelding B)
Bevestig de afzuigadapter 29 aan de voetplaat 7 met de bevestigingsschroef 28.
Een vacuümslang met een diameter van 19 mm kan worden aangesloten op de afzuigadapter 29.

• De afzuigadapter mag niet worden gemonteerd wanneer er geen externe stofafzuiging is aangesloten. Anders kan het afzuigkanaal verstopt raken.
• Sluit geen stofzak aan op de afzuigadapter. Anders kan het afzuigsysteem verstopt raken.
  Om een optimale afzuiging te garanderen, moet de afzuigadapter 29 regelmatig worden gereinigd.

Externe stofafzuiging
Sluit de vacuümslang 30 aan op een stofzuiger (accessoire). Een overzicht voor aansluiting op diverse stofzuigers is te vinden aan het einde van deze handleiding.
De stofzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik bij het opzuigen van droog stof dat bijzonder schadelijk is voor de gezondheid of kankerverwekkend is, een speciale stofzuiger.

Gebruik

Bedrijfsmodi

• Verwijder de accu voordat u werkzaamheden aan het elektrische gereedschap uitvoert. De zaagdiepte instellen (zie afbeelding C)
• Pas de zaagdiepte aan de dikte van het werkstuk aan. Minder dan een volledige tand van de zaagtanden moet zichtbaar zijn onder het werkstuk.

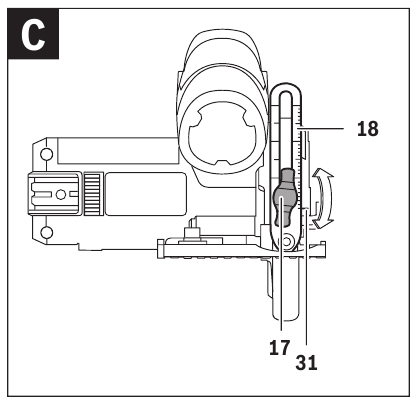

  Maak de vleugelbout 17 los. Trek voor een kleinere zaagdiepte de machine van de voetplaat 7; duw voor een grotere zaagdiepte de machine naar de voetplaat 7. Stel de gewenste zaagdiepte in op de zaagdiepteschaal 18. Draai de vleugelbout 17 weer vast.
  Gebruik bij het instellen van de zaagdiepte het referentieteken 31 aan de zijkant van de zaagdiepteschaal 18.

De zaaghoek instellen
U kunt de machine het beste op de voorzijde van de zaagbladbescherming 13 plaatsen.
Maak de vleugelbout 10 los. Kantel de zaag zijwaarts. Stel de gewenste instelling in op de schaal 9. Draai de vleugelbout 10 weer vast.
Gebruik bij het instellen van de verstekhoek het referentieteken 27 (bovenrand van de houder).
Opmerking: Voor afschuiningen is de zaagdiepte kleiner dan de instelling die op de zaagdiepteschaal 18 wordt aangegeven.

Zaagmarkeringen
De 0°-zaagmarkering 12 geeft de positie van het zaagblad aan voor haakse zaagsneden. De 45°-zaagmarkering 11 geeft de positie van het zaagblad aan voor 45°-zaagsneden.

Bediening starten

De accu plaatsen

• Gebruik uitsluitend originele lithium-ion-accu's van Bosch met de spanning die op het typeplaatje van uw elektrische gereedschap staat. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
  Schuif de opgeladen accu 1 vanaf de voorkant in de voet van het elektrische gereedschap. Duw de accu volledig in de voet tot de rode streep niet meer te zien is en de accu veilig is vergrendeld.

In- en uitschakelen
Om de machine te starten, drukt u eerst op de vergrendelknop voor de aan/uit-schakelaar 3 en drukt u vervolgens op de aan/uit-schakelaar 4 en houdt u deze ingedrukt.
Om de machine uit te schakelen, laat u de aan/uit-schakelaar 4 los.
Opmerking: Om veiligheidsredenen kan de aan/uit-schakelaar 4 niet worden vergrendeld; deze moet tijdens de hele bediening ingedrukt blijven. Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer u het gebruikt.

Nalooprem
Een geïntegreerde nalooprem vermindert de nalooptijd van het zaagblad na het uitschakelen van de machine.

Temperatuurregeling/Overbelastingsbeveiligingsindicator
De rode ledindicator 16 helpt u de accu te beschermen tegen oververhitting en de motor tegen overbelasting.
Wanneer de ledindicator 16 continu rood oplicht, is de temperatuur van de accu te hoog en schakelt de machine automatisch uit.

• Schakel het elektrische gereedschap uit.
• Laat de accu afkoelen voordat u verder werkt.

De ledindicator 16 knippert rood, het elektrische gereedschap is geblokkeerd en schakelt automatisch uit. Verwijder het elektrische gereedschap van het werkstuk.
Het elektrische gereedschap blijft werken zodra de blokkade is verholpen.

Bescherming tegen diepontlading
De lithium-ion-accu is beschermd tegen diepontlading door de "Electronic Cell Protection (ECP)". Wanneer de accu leeg is, wordt de machine uitgeschakeld door middel van een beveiligingscircuit: Het geplaatste gereedschap draait niet meer.

De led-werkvlakverlichting inschakelen
Het vermogenlampje 26 gaat branden wanneer de aan/uit-schakelaar 4 licht of volledig wordt ingedrukt, en maakt het mogelijk het werkgebied te verlichten wanneer de lichtomstandigheden onvoldoende zijn.

Werkadvies
Bescherm zaagbladen tegen stoten en schokken.
Leid de machine gelijkmatig en met lichte invoer in de zaagrichting. Overmatige invoer verkort de levensduur van het zaagblad aanzienlijk en kan schade aan het elektrische gereedschap veroorzaken.
De zaagprestaties en de zaagkwaliteit hangen in wezen af van de staat en de tandvorm van het zaagblad. Gebruik daarom alleen scherpe zaagbladen die geschikt zijn voor het te bewerken materiaal.

Hout zagen
De juiste keuze van het zaagblad hangt af van het type en de kwaliteit van het hout en of er lengte- of dwarssneden nodig zijn.
Bij het in de lengte zagen van vurenhout worden lange spiraalvormige spanen gevormd.
Beuken- en eikenstof zijn bijzonder schadelijk voor de gezondheid.
Werk daarom alleen met stofafzuiging.

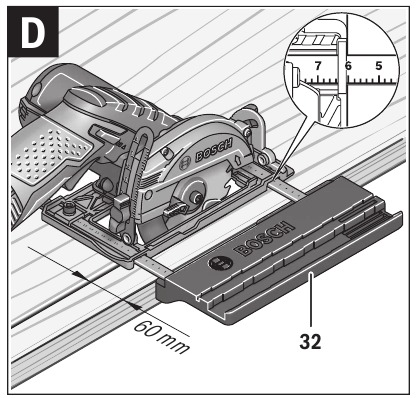

Zagen met parallelgeleider (zie afbeelding D)
De parallelgeleider 32 maakt exacte sneden langs een werkstukrand en het snijden van stroken van dezelfde afmeting mogelijk.
Stel de gewenste snijbreedte in aan de buitenrand van de voetplaat met behulp van de schaal op de geleiders van de parallelgeleider/geleiderailadapter (zie afbeelding D).

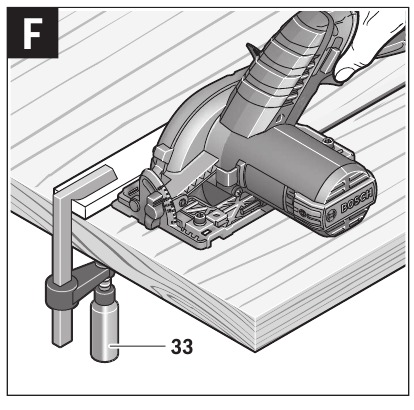

Zagen met hulpgeleider (zie afbeelding F)
Voor het zagen van grote werkstukken of rechte randen kan een plank of strook als hulpgeleider op het werkstuk worden geklemd; de voetplaat van de cirkelzaag kan langs de hulpgeleider worden geleid.

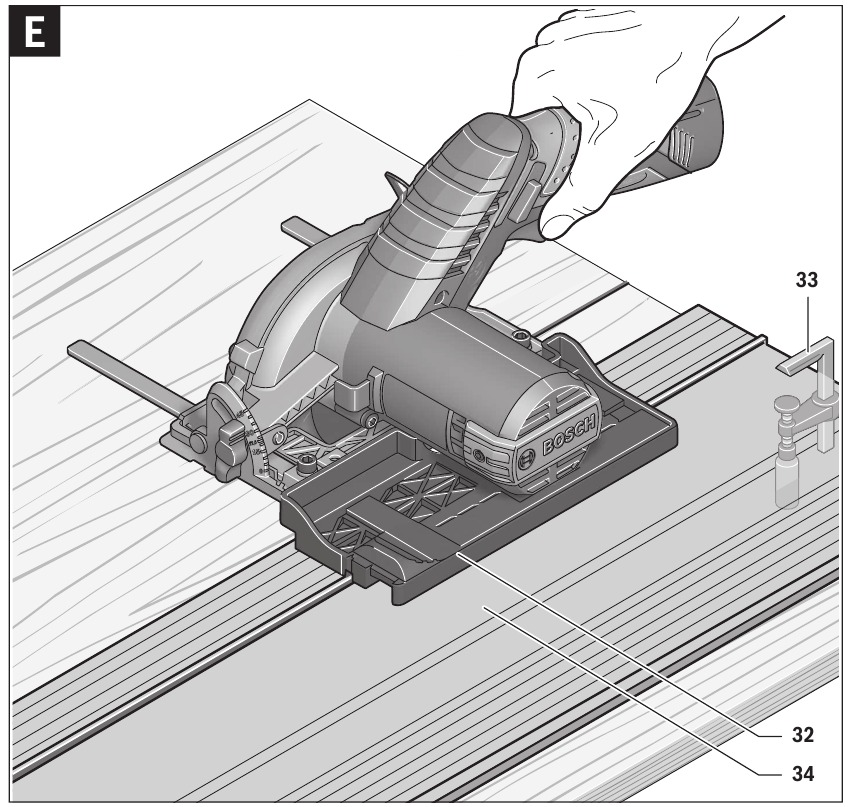

Zagen met geleiderail (zie afbeelding E)
De geleiderail 34 wordt gebruikt om rechte sneden uit te voeren.
Opmerking: Gebruik de geleiderail 34 alleen voor rechte hoeken. Bij gebruik voor versteksneden kan de geleiderail 34 beschadigd raken.
De kleeflaag voorkomt dat de geleiderail wegglijdt en beschermt het oppervlak van het werkstuk. De coating van de geleiderail zorgt ervoor dat de cirkelzaag gemakkelijk glijdt.
Bevestig de geleiderail 34 aan het werkstuk met behulp van geschikte klemvoorzieningen, b.v. schroefklemmen. Plaats het elektrische gereedschap met gemonteerde geleiderailadapter op de geleiderail. Opmerking: Monteer de parallelgeleider/geleiderailadapter 32 op het elektrische gereedschap met het Bosch-logo naar beneden.
De geleiderail 34 mag niet voorbij de voorkant van het werkstuk uitsteken waar de snede moet worden gestart. Schakel de machine in en geleid deze in de zaagrichting met een gematigde en constante invoer.

Werken met parallelgeleider/geleiderailadapter en stofzuigerslang
Monteer eerst de afzuigadapter 29 met stofzuigerslang 30 en vervolgens de parallelgeleider/geleideradapter 32.
Opmerking: Gebruik alleen de bedoelde schroeven om de parallelgeleider/geleideradapter 32 en de afzuigadapter 29 te bevestigen!

Aanbevelingen voor een optimale behandeling van de accu
Bescherm de accu tegen vocht en water.
Bewaar de accu alleen binnen een temperatuurbereik tussen –20 °C en 50 °C. Laat de accu bijvoorbeeld niet in de zomer in de auto liggen.
Maak af en toe de ventilatiesleuven van de accu schoon met een zachte, schone en droge borstel.
Een aanzienlijk verkorte werkperiode na het opladen geeft aan dat de accu gebruikt is en moet worden vervangen. Neem de aanwijzingen voor de verwijdering in acht.

Onderhoud en service

Onderhoud en reiniging

• Voordat u werkzaamheden aan de machine zelf uitvoert (bijv. onderhoud, gereedschap wisselen, enz.) en tijdens transport en opslag, verwijdert u de accu uit het elektrische gereedschap. Er bestaat gevaar voor letsel bij het onbedoeld bedienen van de aan/uit-schakelaar.
• Voor veilig en goed werken moet u de machine en de ventilatiesleuven altijd schoonhouden.

De terugtrekkende zaagbladbescherming moet altijd vrij kunnen bewegen en automatisch terugtrekken. Houd daarom altijd het gebied rond de terugtrekkende zaagbladbescherming schoon. Verwijder stof en spanen door uitblazen met perslucht of met een borstel.
Zaagbladen die niet zijn gecoat, kunnen worden beschermd tegen corrosie met een dunne laag zuurvrije olie. Voor gebruik moet de olie weer worden verwijderd, anders wordt het hout vuil.
Hars- en lijmresten op het zaagblad veroorzaken slechte sneden. Maak daarom het zaagblad direct na gebruik schoon.

After-sales service en applicatieservice
Onze after-sales service beantwoordt uw vragen over onderhoud en reparatie van uw product en over reserveonderdelen. Explosietekeningen en informatie over reserveonderdelen zijn ook te vinden op: www.bosch-pt.com
Het applicatieserviceteam van Bosch beantwoordt graag vragen over onze producten en hun accessoires.
Vermeld in alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Groot-Brittannië
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of het ophalen van een product regelen dat onderhoud of reparatie nodig heeft.
Tel. Service: (0344) 7360109
E-Mail: boschservicecentre@bosch.com

Ierland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888

Australië, Nieuw-Zeeland en de eilanden in de Stille Oceaan
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169 Customer Contact Center Inside Australia:
Phone: (01300) 307044 Fax: (01300) 307045 Inside New Zealand:
Phone: (0800) 543353 Fax: (0800) 428570 Outside AU and NZ: Phone: +61 3 95415555 www.bosch.com.au

Republiek Zuid-Afrika
Klantenservice
Hotline: (011) 6519600

Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375 Fax: (011) 4930126
E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-Mail: bsc@zsd.co.za

Bosch Headquarters Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-Mail: rbsa-hq.pts@za.bosch.com

Vervoer
De meegeleverde lithium-ion-accu's zijn onderworpen aan de eisen van de wetgeving inzake gevaarlijke goederen. De gebruiker kan de accu's over de weg vervoeren zonder verdere eisen. Bij vervoer door derden (bijv.: luchttransport of expeditiebedrijf) moeten speciale eisen aan verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadzaam een deskundige voor gevaarlijke stoffen te raadplegen.
Verzenden accu's alleen wanneer de behuizing onbeschadigd is. Plak open contacten af of maskeer ze en pak de accu zo in dat deze niet in de verpakking kan bewegen. Neem ook de mogelijk meer gedetailleerde nationale voorschriften in acht.

Referenties

• Home | Bosch Power Tools
• Home | Bosch Power Tools
• Home | Bosch in Australia

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch GKS 12V-26 Professional handleiding

Beschikbare talen
