Bosch Professional GWS 12V-76 handleiding

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw van stroomnet voorziene (met snoer) elektrische gereedschap of door een accu aangedreven (draadloze) elektrische gereedschap.

Veiligheid van de werkplek

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongevallen.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die stof of dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van het elektrische gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in de stroombron steekt en/of de accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongevallen.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die is opgedaan door frequent gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrische gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voor gebruik als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige bediening en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type accu kan brandgevaar veroorzaken bij gebruik met een ander type accu.
• Gebruik elektrisch gereedschap alleen met de speciaal daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
•
  Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
•
  Onder extreme omstandigheden kan er vloeistof uit de accu worden geslingerd; vermijd contact. Spoel af met water als er per ongeluk contact optreedt. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

Onderhoud

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
• Onderhoud nooit beschadigde accu's. Onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Veiligheidswaarschuwingen die gebruikelijk zijn bij slijp- of doorslijpwerkzaamheden:

•
  Dit elektrische gereedschap is bedoeld om te functioneren als slijpmachine of doorslijpmachine. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
• Werkzaamheden zoals schuren, staalborstelen, polijsten of gaten zagen mogen niet met dit elektrische gereedschap worden uitgevoerd. Werkzaamheden waarvoor het elektrische gereedschap niet is ontworpen, kunnen gevaar opleveren en persoonlijk letsel veroorzaken.
• Verbouw dit elektrische gereedschap niet om het te laten werken op een manier die niet specifiek is ontworpen en gespecificeerd door de fabrikant van het gereedschap. Een dergelijke verbouwing kan leiden tot verlies van controle en ernstig persoonlijk letsel veroorzaken.
• Gebruik geen accessoires die niet specifiek zijn ontworpen en gespecificeerd door de fabrikant van het gereedschap. Het feit dat het accessoire aan uw elektrische gereedschap kan worden bevestigd, garandeert geen veilige werking.
• Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrische gereedschap staat aangegeven. Accessoires die sneller draaien dan hun nominale toerental kunnen breken en uit elkaar vliegen.
• De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteitswaarde van uw elektrische gereedschap vallen. Verkeerd bemeten accessoires kunnen niet voldoende worden afgeschermd of gecontroleerd.
• De afmetingen van de accessoirebevestiging moeten overeenkomen met de afmetingen van de bevestigingshardware van het elektrische gereedschap. Accessoires die niet overeenkomen met de bevestigingshardware van het elektrische gereedschap zullen uit balans raken, overmatig trillen en kunnen verlies van controle veroorzaken.
• Gebruik geen beschadigd accessoire. Inspecteer vóór elk gebruik het accessoire, zoals schuurschijven, op afsplinteringen en scheuren, steunschijven op scheuren, scheuren of overmatige slijtage, staalborstels op losse of gebarsten draden. Als het elektrische gereedschap of accessoire valt, inspecteer het dan op schade of installeer een onbeschadigd accessoire. Na het inspecteren en installeren van een accessoire, positioneert u uzelf en omstanders uit de buurt van het vlak van het roterende accessoire en laat u het elektrische gereedschap gedurende één minuut op maximaal onbelast toerental draaien. Beschadigde accessoires zullen tijdens deze testtijd normaal gesproken uit elkaar breken.
• Draag persoonlijke beschermingsmiddelen. Gebruik afhankelijk van de toepassing een gelaatsscherm, veiligheidsbril of veiligheidsbril. Draag indien van toepassing een stofmasker, gehoorbeschermers, handschoenen en een werkplaatsschort dat kleine schuur- of werkstukfragmenten kan tegenhouden. De oogbescherming moet in staat zijn om rondvliegend puin te stoppen dat wordt gegenereerd door verschillende toepassingen. Het stofmasker of het ademhalingstoestel moet in staat zijn om deeltjes te filteren die worden gegenereerd door de specifieke toepassing. Langdurige blootstelling aan lawaai van hoge intensiteit kan gehoorverlies veroorzaken.
• Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of van een gebroken accessoire kunnen wegvliegen en letsel veroorzaken buiten het directe werkgebied.
• Houd het elektrische gereedschap alleen vast aan geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het snijgereedschap in contact kan komen met verborgen bedrading. Contact met een "stroomvoerende" draad maakt ook blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" en kan de bediener een elektrische schok geven.
• Leg het elektrische gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het draaiende accessoire kan het oppervlak grijpen en het elektrische gereedschap uit uw controle trekken.
• Laat het elektrische gereedschap niet draaien terwijl u het aan uw zijde draagt. Accidenteel contact met het draaiende accessoire kan uw kleding vasthaken, waardoor het accessoire in uw lichaam wordt getrokken.
• Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De ventilator van de motor zuigt stof in de behuizing en overmatige ophoping van metaalpoeder kan elektrische gevaren veroorzaken.
• Gebruik het elektrische gereedschap niet in de buurt van ontvlambare materialen. Vonken kunnen deze materialen doen ontbranden.
• Gebruik geen accessoires die vloeibare koelmiddelen nodig hebben. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of schokken.

Terugslag en gerelateerde waarschuwingen:
Terugslag is een plotselinge reactie op een afgeknepen of vastgelopen draaiende schijf, steunschijf, borstel of ander accessoire. Afknellen of vastlopen veroorzaakt een snelle blokkering van het draaiende accessoire, waardoor het ongecontroleerde elektrische gereedschap wordt geforceerd in de richting tegengesteld aan de rotatie van het accessoire op het punt van de binding.
Als bijvoorbeeld een schuurschijf wordt vastgehaakt of afgeknepen door het werkstuk, kan de rand van de schijf die het knelpunt binnengaat in het oppervlak van het materiaal graven, waardoor de schijf omhoog klimt of uitschiet. De schijf kan naar de bediener toe of van hem af springen, afhankelijk van de richting van de beweging van de schijf op het punt van afknellen. Schuurschijven kunnen onder deze omstandigheden ook breken. Terugslag is het gevolg van misbruik van het elektrische gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder beschreven.

• Houd het elektrische gereedschap met beide handen stevig vast en positioneer uw lichaam en armen zo dat u de terugslagkrachten kunt weerstaan. Gebruik altijd de extra handgreep, indien aanwezig, voor maximale controle over de terugslag of koppelreactie tijdens het opstarten. De bediener kan koppelreacties of terugslagkrachten beheersen als de juiste voorzorgsmaatregelen worden genomen.
• Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugschieten.
• Plaats uw lichaam niet in het gebied waar het elektrische gereedschap zal bewegen als er terugslag optreedt. Terugslag zal het gereedschap voortstuwen in de richting tegengesteld aan de beweging van de schijf op het punt van vastlopen.
• Wees extra voorzichtig bij het bewerken van hoeken, scherpe randen, enz. Vermijd het stuiteren en vasthaken van het accessoire. Hoeken, scherpe randen of stuiteren hebben de neiging om het draaiende accessoire te laten vasthaken en verlies van controle of terugslag te veroorzaken.
• Bevestig geen zaagketting-houtsnijblad, gesegmenteerde diamantschijf met een perifere opening groter dan 10 mm of getand zaagblad. Dergelijke bladen veroorzaken frequente terugslag en verlies van controle.

Veiligheidswaarschuwingen die specifiek zijn voor slijp- en doorslijpwerkzaamheden:

• Gebruik alleen schijftypes die zijn gespecificeerd voor uw elektrische gereedschap en de specifieke beschermkap die is ontworpen voor de geselecteerde schijf. Schijven waarvoor het elektrische gereedschap niet is ontworpen, kunnen niet voldoende worden afgeschermd en zijn onveilig.
• Het slijpoppervlak van schijven met verlaagd centrum moet onder het vlak van de beschermkaplip worden gemonteerd. Een onjuist gemonteerde schijf die door het vlak van de beschermkaplip steekt, kan niet voldoende worden beschermd.
• De beschermkap moet stevig aan het elektrische gereedschap zijn bevestigd en zo zijn gepositioneerd dat maximale veiligheid wordt geboden, zodat de kleinste hoeveelheid schijf naar de bediener is gericht. De beschermkap helpt de bediener te beschermen tegen gebroken schijffragmenten, accidenteel contact met de schijf en vonken die kleding kunnen doen ontbranden.
• Schijven mogen alleen worden gebruikt voor gespecificeerde toepassingen. Slijp bijvoorbeeld niet met de zijkant van een doorslijpschijf. Schuurslijpschijven zijn bedoeld voor perifeer slijpen, zijdelingse krachten die op deze schijven worden uitgeoefend, kunnen ervoor zorgen dat ze breken.
• Gebruik altijd onbeschadigde schijfflenzen die de juiste maat en vorm hebben voor uw geselecteerde schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen zo de kans op schijfbreuk. De flenzen voor doorslijpschijven kunnen verschillen van de flenzen voor slijpschijven.
• Gebruik geen versleten schijven van grotere elektrische gereedschappen. Een schijf die bedoeld is voor een groter elektrisch gereedschap is niet geschikt voor het hogere toerental van een kleiner gereedschap en kan barsten.
• Gebruik bij het gebruik van schijven voor tweeërlei doeleinden altijd de juiste beschermkap voor de toepassing die wordt uitgevoerd. Het niet gebruiken van de juiste beschermkap biedt mogelijk niet het gewenste beschermingsniveau, wat kan leiden tot ernstig letsel.

Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpen:

• "Klem" de doorslijpschijf niet en oefen geen overmatige druk uit. Probeer niet een te grote snijdiepte te maken. Overbelasting van de schijf verhoogt de belasting en de gevoeligheid voor verdraaiing of vastklemmen van de schijf in de snede en de mogelijkheid van terugslag of schijfbreuk.
• Plaats uw lichaam niet in lijn met en achter de draaiende schijf. Wanneer de schijf, op het punt van de bewerking, van uw lichaam af beweegt, kan een mogelijke terugslag de draaiende schijf en het elektrisch gereedschap recht op u af slingeren.
• Wanneer de schijf vastloopt of wanneer u om welke reden dan ook een snede onderbreekt, schakel dan het elektrisch gereedschap uit en houd het stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te verwijderen terwijl de schijf in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van de schijf te verhelpen.
• Start de snijbewerking niet opnieuw in het werkstuk. Laat de schijf op volle snelheid komen en ga voorzichtig weer de snede in. De schijf kan vastlopen, omhoog lopen of terugschieten als het elektrisch gereedschap in het werkstuk wordt herstart.
• Ondersteun panelen of een oversized werkstuk om het risico van het klemmen van de schijf en terugslag te minimaliseren. Grote werkstukken hebben de neiging om door hun eigen gewicht door te zakken. Steunen moeten onder het werkstuk worden geplaatst in de buurt van de snijlijn en in de buurt van de rand van het werkstuk aan beide zijden van de schijf.
• Wees extra voorzichtig bij het maken van een "pocket cut" (zak snede) in bestaande muren of andere blinde gebieden. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of objecten doorsnijden die terugslag kunnen veroorzaken.
• Probeer geen gebogen sneden te maken. Overbelasting van de schijf verhoogt de belasting en de gevoeligheid voor verdraaiing of vastklemmen van de schijf in de snede en de mogelijkheid van terugslag of schijfbreuk, wat tot ernstig letsel kan leiden.

Aanvullende veiligheidsinformatie

Draag een veiligheidsbril.

De beschermkap mag niet worden gebruikt voor snijden. Met een geschikte adapter kan de beschermkap ook worden gebruikt voor snijden.

•
  Gebruik geschikte detectoren om te bepalen of er verborgen toevoerleidingen zijn of neem contact op met het plaatselijke nutsbedrijf voor assistentie. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Beschadiging van gasleidingen kan leiden tot een explosie. Het breken van waterleidingen veroorzaakt schade aan eigendommen.
• Raak slijp- en doorslijpschijven niet aan voordat ze zijn afgekoeld. De schijven kunnen erg heet worden tijdens het werken.
• Laat de aan/uit-schakelaar los en zet deze in de uit-stand wanneer de stroomtoevoer wordt onderbroken, bijvoorbeeld wanneer het accupack wordt verwijderd. Dit voorkomt ongecontroleerd herstarten.
• Zet het werkstuk vast. Een werkstuk dat met klemmen of in een bankschroef is vastgeklemd, wordt steviger vastgehouden dan met de hand.
• Verwijder de applicatiegereedschappen voordat u het elektrische gereedschap transporteert. Dit voorkomt schade.
• Gebonden snij- en slijpschijven hebben een vervaldatum, waarna de schijven niet meer mogen worden gebruikt.
• Bewaar de applicatiegereedschappen in gebouwen, in een droge, vorstvrije ruimte bij een uniforme temperatuur.
• In geval van schade en onjuist gebruik van de batterij kunnen er dampen vrijkomen. De batterij kan in brand vliegen of exploderen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige effecten ondervindt. De dampen kunnen de luchtwegen irriteren.
• Open de batterij niet. Er is een risico op kortsluiting.
•
  De batterij kan worden beschadigd door puntige voorwerpen zoals spijkers of schroevendraaiers of door extern toegepaste kracht. Er kan een interne kortsluiting optreden, waardoor de batterij kan verbranden, roken, exploderen of oververhit raken.
• Gebruik de batterij alleen met producten van de fabrikant. Dit is de enige manier waarop u de batterij kunt beschermen tegen gevaarlijke overbelasting.

Bescherm de batterij tegen hitte, bijvoorbeeld tegen continu intens zonlicht, vuur, vuil, water en vocht. Er is een risico op explosie en kortsluiting.

Productbeschrijving en specificaties

Lees alle veiligheids- en algemene instructies.
Het niet opvolgen van de veiligheids- en algemene instructies kan een elektrische schok, brand en/of ernstig letsel veroorzaken.
Neem de illustraties aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik

Het elektrische gereedschap is bedoeld voor het snijden van metaal, steen, kunststoffen, composietmaterialen en hout, evenals voor het opruwen van metaal zonder gebruik van water. Zorg ervoor dat de juiste beschermkap wordt gebruikt (zie "Gebruik").

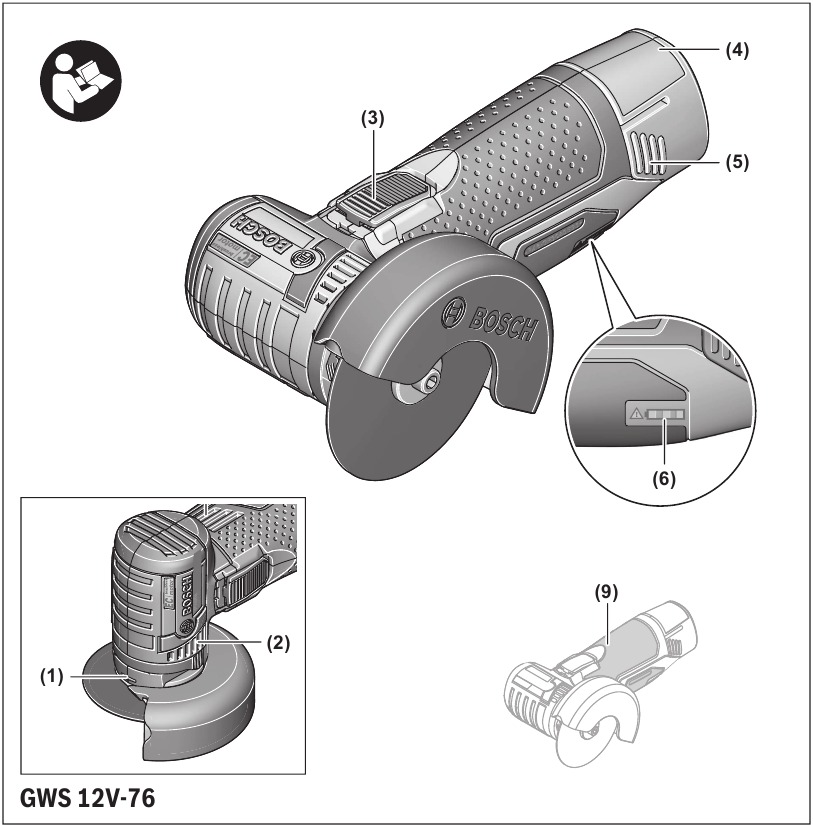

Productkenmerken

1. Draairichtingspijl op de behuizing
2. Spindelvergrendelingsknop
3. Aan/uit-schakelaar
4. Oplaadbare batterij^a)
5. Ontgrendelingsknop oplaadbare batterij^a)
6. Batterijlaadindicator
7. Beschermkap voor slijpen
8. Slijpspil
9. Handgreep (geïsoleerd greepoppervlak)
10. Beschermkap voor snijden
11. Klembout met ring
12. Doorslijpschijf^a)
13. Inbussleutel

^a) Getoonde of beschreven accessoires worden niet standaard meegeleverd. U vindt het volledige assortiment accessoires in ons accessoireprogramma.

Technische gegevens

^A) Nominaal onbelast toerental voor de selectie van geschikte toepassingsgereedschappen in overeenstemming met EN IEC 62841-2-3. Het werkelijke onbelaste toerental mag het nominale onbelaste toerental niet overschrijden en is daarom lager.
^B) Afhankelijk van oplaadbare batterij (4) en beschermkap ((7), (10)) in gebruik
^C) Beperkte prestaties bij temperaturen < 0°C

Waarden kunnen variëren afhankelijk van het product en zijn afhankelijk van de toepassing en de omgevingsomstandigheden. Voor meer informatie www.bosch-professional.com/wac.

Informatie over lawaai/trillingen

Geluidsemissiewaarden bepaald volgens EN IEC 62841-2-3.
Het A-gewogen geluidsdrukniveau van het elektrische gereedschap bedraagt doorgaans 78 dB(A). Onzekerheid K = 3 dB. Het geluidsniveau tijdens het werken kan het aangegeven volume overschrijden. Draag gehoorbescherming!
Het slijpen van dunne metalen platen of andere materialen die gemakkelijk trillen met een groot oppervlak kan ervoor zorgen dat de geluidsemissiewaarde tot 15 dB toeneemt. Geschikte, zware dempingsmatten kunnen de verhoogde geluidsemissies verminderen. Er moet rekening worden gehouden met verhoogde geluidsemissies, zowel voor de risicobeoordeling van de geluidsopbrengst als voor de selectie van geschikte gehoorbescherming.
Totale trillingswaarden a_h (triax vector som) en onzekerheid K bepaald volgens EN IEC 62841-2-3:
Oppervlakteslijpen (opruwen) en doorslijpen:
a_h = 13.5 m/s², K = 1.5 m/s².
Het in deze instructies vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten in overeenstemming met een gestandaardiseerde meetprocedure en kunnen worden gebruikt om elektrisch gereedschap te vergelijken. Ze kunnen ook worden gebruikt voor een voorlopige schatting van trillings- en geluidsemissies.
Het vermelde trillingsniveau en de geluidsemissiewaarde vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen wordt gebruikt, met andere accessoires of slecht wordt onderhouden, kunnen het trillingsniveau en de geluidsemissiewaarde verschillen. Dit kan de trillings- en geluidsemissies over de totale werkperiode aanzienlijk verhogen.
Om de trillings- en geluidsemissies nauwkeurig te schatten, moet ook rekening worden gehouden met de tijden waarop het gereedschap is uitgeschakeld of wanneer het wel draait, maar niet daadwerkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies over de totale werkperiode aanzienlijk verminderen.
Neem aanvullende veiligheidsmaatregelen om de gebruiker te beschermen tegen de effecten van trillingen, zoals het onderhouden van het elektrische gereedschap en de accessoires, het warm houden van de handen en het correct organiseren van de werkprocessen.

Oplaadbare batterij

Bosch verkoopt sommige draadloze elektrische gereedschappen zonder oplaadbare batterij. U kunt aan de verpakking zien of een oplaadbare batterij bij het elektrische gereedschap is inbegrepen.

De batterij opladen

• Gebruik alleen de in de technische gegevens vermelde opladers. Alleen deze opladers zijn afgestemd op de lithium-ionbatterij van uw elektrische gereedschap.

Opmerking: Lithium-ion oplaadbare batterijen worden gedeeltelijk opgeladen geleverd in overeenstemming met de internationale transportvoorschriften. Om de volledige capaciteit van de oplaadbare batterij te garanderen, laadt u de oplaadbare batterij volledig op voordat u uw gereedschap voor de eerste keer gebruikt.

De batterij plaatsen

Schuif de opgeladen batterij in de batterijhouder totdat deze vastklikt.

De batterij verwijderen

Om de oplaadbare batterij te verwijderen, drukt u op de batterijontgrendelingsknoppen en trekt u de batterij eruit. Gebruik hierbij geen geweld.

Batterijlaadindicator

De drie groene LED's op de batterijlaadindicator geven de laadtoestand van de oplaadbare batterij aan. De batterijlaadindicator licht slechts drie seconden op na het opstarten.

Temperatuurafhankelijke overbelastingsbeveiliging
Onder normale gebruiksomstandigheden kan het elektrische gereedschap niet worden overbelast. Als het elektrische gereedschap overbelast is of niet binnen het toegestane temperatuurbereik van de batterij wordt gehouden, wordt de snelheid verlaagd of schakelt het elektrische gereedschap uit. Bij een lagere snelheid zal het elektrische gereedschap weer op volle snelheid draaien zodra de toegestane batterijtemperatuur is bereikt of de belasting is verminderd. Als het automatisch wordt uitgeschakeld, schakelt u het elektrische gereedschap uit, laat u de batterij afkoelen en schakelt u het elektrische gereedschap weer in.

Indicator temperatuurbewaking/overbelastingsbeveiliging
De rode LED-indicator helpt u de oplaadbare batterij te beschermen tegen oververhitting en de motor tegen overbelasting.
Als de LED-indicator permanent rood brandt, is de temperatuur van de oplaadbare batterij te hoog en schakelt het elektrische gereedschap automatisch uit.

• Schakel het elektrische gereedschap uit.
• Laat de batterij afkoelen voordat u verder werkt.

Als de LED-indicator rood knippert, is het elektrische gereedschap geblokkeerd en wordt het automatisch uitgeschakeld.
Trek het elektrische gereedschap uit het werkstuk.
Het elektrische gereedschap blijft werken zodra de blokkering is verholpen.

Aanbevelingen voor een optimale behandeling van de batterij

Bescherm de batterij tegen vocht en water.
Bewaar de batterij alleen binnen een temperatuurbereik van −20 tot 50°C. Laat de batterij bijvoorbeeld niet in de zomer in uw auto liggen.
Een aanzienlijk kortere gebruiksduur na het opladen geeft aan dat de batterij is verslechterd en moet worden vervangen. Volg de instructies voor een correcte verwijdering.

Montage

Montage van beschermende uitrusting

• Neem de accu uit het elektrische gereedschap voordat u werkzaamheden uitvoert aan het elektrische gereedschap (bijv. onderhoud, gereedschap wisselen enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat verwondingsgevaar door het per ongeluk bedienen van de aan/uit-schakelaar.

Opmerking: Als de slijpschijf tijdens het gebruik breekt of de bevestigingsmiddelen op de beschermkap/het elektrische gereedschap beschadigd raken, moet het elektrische gereedschap onmiddellijk naar de klantenservice worden gestuurd; zie het hoofdstuk "Klantenservice en toepassingsservice" voor adressen.

Beschermkap voor slijpen

• Gebruik tijdens het slijpen altijd de beschermkap voor slijpen (7).

Beschermkap voor doorslijpen

• Gebruik tijdens het doorslijpen altijd de beschermkap voor doorslijpen (10).
• Zorg voor voldoende stofafzuiging bij het doorslijpen van steen.

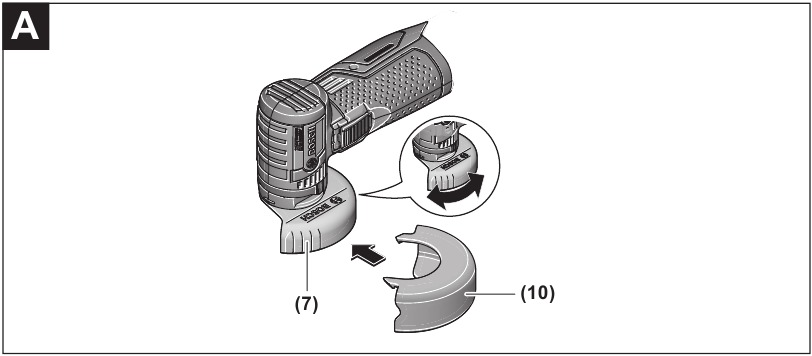

De beschermkap monteren (zie afbeelding A)
Plaats de beschermkap voor doorslijpen (10) op de beschermkap voor slijpen (7) tot deze stevig vastklikt.

De beschermkap afstellen (zie afbeelding A)
Draai de beschermkap in de gewenste stand en zorg ervoor dat de beschermkap is vastgezet. Hier is geen gereedschap voor nodig.

• Stel de beschermkap (7) zo af dat vonken in de richting van de bediener worden voorkomen.

Montage van de schuurmiddelen

• Neem de accu uit het elektrische gereedschap voordat u werkzaamheden uitvoert aan het elektrische gereedschap (bijv. onderhoud, gereedschap wisselen enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat verwondingsgevaar door het per ongeluk bedienen van de aan/uit-schakelaar.
• Raak slijp- en doorslijpschijven niet aan voordat ze zijn afgekoeld. De schijven kunnen erg heet worden tijdens het werken.

Reinig de slijpspil (8) en alle te monteren onderdelen.
Om de schuurmiddelen vast te draaien of los te maken, duwt u de spilvergrendelingsknop (2) naar voren en draait u tegelijkertijd het slijpmiddel om de slijpspil vast te zetten.

• Druk niet op de spilvergrendelingsknop terwijl de slijpspil beweegt. Het elektrische gereedschap kan beschadigd raken als u dit wel doet.

Slijp-/doorslijpschijf
Let op de afmetingen van de schuurmiddelen. De diameter van het gat moet overeenkomen met die van de montageflens. Gebruik geen adapter of verloopstuk.
Zorg er bij het gebruik van diamanten doorslijpschijven voor dat de pijl van de draairichting op de diamanten doorslijpschijf overeenkomt met de draairichting van de machine (zie de pijl van de draairichting op de behuizing).

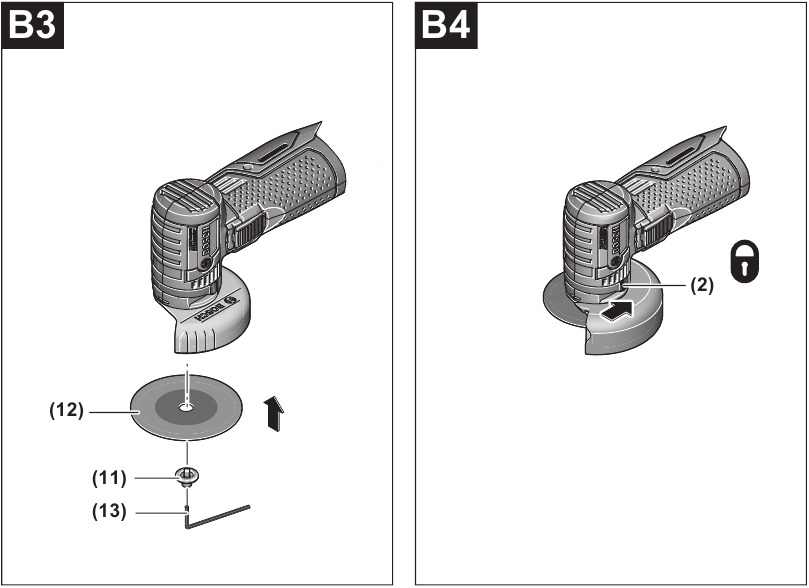

Opmerking: Bij het monteren van gebonden slijp- of doorslijpschijven met behulp van de meegeleverde klemschroef met sluitring (11) is het gebruik van tussenlagen niet nodig.

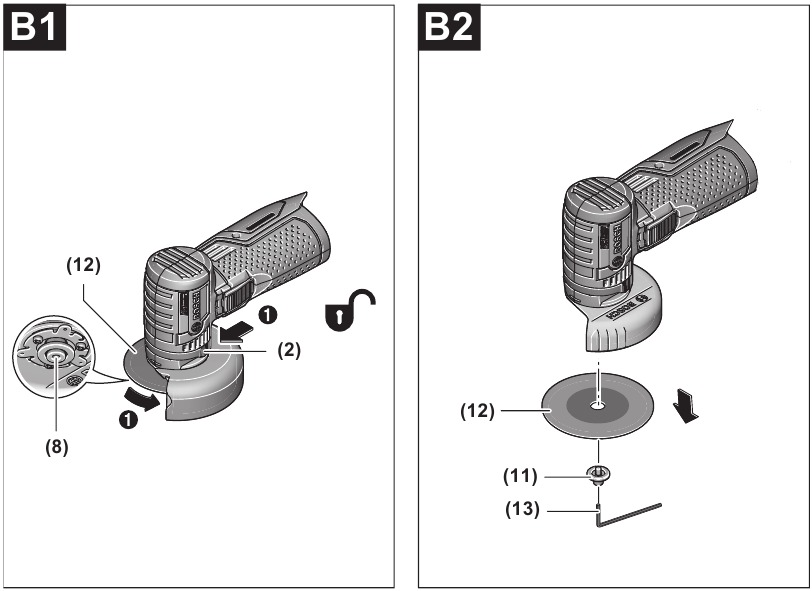

Om de slijp-/doorslijpschijf te verwijderen, duwt u de spilvergrendelingsknop (2) naar voren terwijl u tegelijkertijd aan de slijp-/doorslijpschijf (12) draait om de slijpspil (8) op zijn plaats te houden (zie afbeelding B1).
Gebruik een inbussleutel (13) om de klemschroef met sluitring (11) te verwijderen en de slijp-/doorslijpschijf (12) eraf te halen (zie afbeelding B2).

Om de slijp-/doorslijpschijf te bevestigen, schroeft u de klemschroef met sluitring (11) vast. Draai de schroef vast met de inbussleutel (13) totdat de sluitring van de schroef gelijk ligt met de slijp-/doorslijpschijf (12) (zie afbeelding B3).
Duw vervolgens de spilvergrendelingsknop (2) weer terug (zie afbeelding B4).

• Nadat u het schuurmiddel hebt gemonteerd, controleert u of het schuurmiddel correct is gemonteerd en vrij kan draaien voordat u het elektrische gereedschap inschakelt. Zorg ervoor dat het schuurmiddel niet tegen de beschermkap of andere onderdelen schuurt.

Goedgekeurde slijpmiddelen

U kunt alle schuurmiddelen gebruiken die in deze gebruiksaanwijzing worden genoemd.
Het toegestane toerental [min^-1] of de omtreksnelheid [m/s] van de gebruikte schuurmiddelen moet minimaal overeenkomen met de waarden in de tabel.
Het is daarom belangrijk om de toegestane rotatie-/omtreksnelheid op het etiket van het schuurmiddel in acht te nemen.

	max. [mm]		[mm]
	D	b	s	d	α	[min–1]	[m/s]
	76	6	–	10	–	19.500	80
	76	3	10	10	> 0	19.500	80

De slijp-/doorslijpschijf selecteren

Schuurmiddel		Materiaal
	Expert Carbide Multi Wheel	Hout (met spijkers), kunststof, PVC, composietmaterialen, acrylglas, gips, koper
	Expert for Inox	Roestvrij staal, staal
	Expert Hard Ceramic	Tegels, hard porselein, fijn steengoed, keramiek

Stof-/spanenafzuiging

Stof van materialen zoals loodhoudende coatings, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Het aanraken of inademen van het stof kan leiden tot allergische reacties en/of luchtweginfecties bij de gebruiker of omstanders.
Bepaald stof, zoals eiken- of beukenstof, wordt beschouwd als kankerverwekkend, vooral in verband met additieven voor houtbehandeling (chromaat, houtbeschermingsmiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

• Zorg voor een goede ventilatie van de werkplek.
• Het wordt aanbevolen om een ademhalingsmasker van filterklasse P2 te dragen.

Neem de relevante voorschriften in uw land voor de te bewerken materialen in acht.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

Bediening

Opstarten

In- en uitschakelen
Om het elektrisch gereedschap te starten, drukt u de aan/uit-schakelaar (3) naar voren. Om de aan/uit-schakelaar (3) in positie te vergrendelen, drukt u de aan/uit-schakelaar (3) naar voren en omlaag totdat deze vastklikt.
Om het elektrisch gereedschap uit te schakelen, laat u de aan/uit-schakelaar (3) los; of, als de schakelaar is vergrendeld, drukt u de aan/uit-schakelaar (3) kort naar achteren en omlaag en laat u deze vervolgens los.

• Controleer slijpwerktuigen altijd voordat u ze gebruikt. Het slijpwerktuig moet correct zijn gemonteerd en vrij kunnen bewegen. Voer minimaal één minuut een proefdraai uit zonder belasting. Gebruik geen slijpwerktuigen die beschadigd zijn, onzuiver lopen of trillen tijdens gebruik. Beschadigde slijpwerktuigen kunnen uit elkaar spatten en letsel veroorzaken.

Praktisch advies

• Wees voorzichtig bij het frezen van sleuven in draagmuren; zie het gedeelte "Informatie over de constructie".
• Houd bij het snijden van lichtgewicht materialen rekening met de wettelijke voorschriften en aanbevelingen van de materiaalproducent.
• Klem het werkstuk vast als het niet veilig is onder zijn eigen gewicht.
• Belast het elektrisch gereedschap niet zo zwaar dat het tot stilstand komt.
• Als het elektrisch gereedschap zwaar is belast, laat het dan enkele minuten onbelast draaien om het accessoire af te koelen.
• Gebruik het elektrisch gereedschap niet met een doorslijpstandaard.
• Raak slijp- en doorslijpschijven niet aan voordat ze zijn afgekoeld. De schijven kunnen erg heet worden tijdens het werken.

Als het elektrisch gereedschap elektrostatisch geladen raakt, schakelt de ingebouwde elektronica het elektrisch gereedschap uit. Druk nogmaals op de aan/uit-schakelaar (3) om het elektrisch gereedschap opnieuw te starten.

Voorbewerken

• Gebruik bij het voorbewerken altijd de beschermkap voor het slijpen (7).
• Gebruik nooit doorslijpschijven voor het voorbewerken.
• Bij het voorbewerken kan de beschermkap voor het doorslijpen (10) het werkstuk raken en leiden tot verlies van controle.

De beste resultaten bij het voorbewerken worden bereikt met een ingestelde hoek van 30° tot 40°. Beweeg het elektrisch gereedschap met matige druk heen en weer. Dit zorgt ervoor dat het werkstuk niet te heet wordt of verkleurt en dat er geen groeven worden gevormd.

• De beschermkap voor het doorslijpen (10) moet worden gebruikt bij gebruik van gebonden schijven die zijn goedgekeurd voor doorslijpen en slijpen.

Metaal doorslijpen

• Gebruik bij het doorslijpen altijd de beschermkap voor het doorslijpen (10). Bij gebruik van de beschermkap voor het slijpen (7) voor doorslijpwerkzaamheden met gebonden doorslijpschijven, is er een verhoogd risico op blootstelling aan vonken, deeltjes en schijffragmenten als de schijf breekt.

Gebruik bij het uitvoeren van abrasief doorslijpen een matige toevoer die is afgestemd op het te bewerken materiaal. Oefen geen druk uit op de doorslijpschijf en kantel of zwaai niet met het elektrisch gereedschap.
Probeer niet de snelheid van een tot stilstand komende doorslijpschijf te verminderen door druk uit te oefenen vanaf de zijkant.
Het elektrisch gereedschap moet altijd in een opwaartse slijpbeweging werken. Anders bestaat het risico dat het ongecontroleerd uit de snede wordt geduwd.
Voor de beste resultaten bij het doorslijpen van profielen en rechthoekige buizen, begint u bij de kleinste doorsnede.

Steen doorslijpen

• Gebruik bij het doorslijpen altijd de beschermkap voor het doorslijpen (10).
• Zorg voor voldoende stofafzuiging bij het doorslijpen van steen.
• Draag een stofmasker.
• Het elektrisch gereedschap mag alleen worden gebruikt voor droog doorslijpen/slijpen.

Voor het doorslijpen van steen is het het beste om een diamantslijpschijf te gebruiken. Bij het doorslijpen van bijzonder harde materialen, zoals beton met een hoog kiezelgehalte, kan de diamantslijpschijf oververhit raken en daardoor beschadigd raken. Dit wordt duidelijk aangegeven door cirkelvormige vonken die met de diamantslijpschijf meedraaien.
Als dit gebeurt, stop dan met doorslijpen en laat de diamantslijpschijf afkoelen door het elektrisch gereedschap korte tijd op maximale snelheid zonder belasting te laten draaien.
Als het werk merkbaar langzamer gaat en er cirkelvormige vonken aanwezig zijn, geeft dit aan dat de diamantslijpschijf bot is geworden. U kunt de schijf opnieuw slijpen door kort in schurend materiaal (bijv. kalkzandsteen) te snijden.

Andere materialen doorslijpen

• Gebruik voor het doorslijpen van materialen zoals plastic, composietmaterialen, enz. met gebonden doorslijpschijven of Carbide Multi Wheel doorslijpschijven altijd de beschermkap voor het doorslijpen (10).

Informatie over de constructie

Uitsparingen in dragende wanden zijn onderworpen aan landspecifieke voorschriften. Deze voorschriften moeten onder alle omstandigheden worden nageleefd. Vraag advies aan de verantwoordelijke bouwkundig ingenieur, architect of bouwopzichter voordat u met de werkzaamheden begint.

Onderhoud en service

Onderhoud en reiniging

• Verwijder de accu uit het elektrisch gereedschap voordat u werkzaamheden aan het elektrisch gereedschap uitvoert (bijv. onderhoud, gereedschap vervangen, enz.). De accu moet ook worden verwijderd voor transport en opslag. Er bestaat risico op letsel door het onbedoeld indrukken van de aan/uit-schakelaar.
• Om een veilige en efficiënte werking te garanderen, moet u het elektrisch gereedschap en de ventilatiesleuven altijd schoonhouden.

Bewaar en behandel de accessoires zorgvuldig.

After-sales service en toepassingsservice

Onze after-sales service beantwoordt uw vragen over het onderhoud en de reparatie van uw product, evenals over reserveonderdelen. U kunt explosietekeningen en informatie over reserveonderdelen vinden op: www.bosch-pt.com
Het adviesteam van Bosch helpt u graag met al uw vragen over onze producten en hun accessoires.
Vermeld in alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat vermeld.

Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of het ophalen van een product regelen dat onderhoud of reparatie nodig heeft.
Tel. Service: (0344) 7360109
E-mail: boschservicecentre@bosch.com

U kunt meer serviceadressen vinden op:
www.bosch-pt.com/serviceaddresses

Transport

De aanbevolen lithium-ionaccu's zijn onderworpen aan wetgeving over het transport van gevaarlijke goederen. De gebruiker kan de accu's over de weg vervoeren zonder verdere vereisten.
Bij verzending door derden (bijv. door luchttransport of een expeditiebedrijf) moeten speciale eisen aan verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadplegen van een expert voor gevaarlijke stoffen vereist.
Verzend accupacks alleen als de behuizing onbeschadigd is. Plak open contacten af of maskeer ze en verpak de accu zo dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

Referenties

• http://www.bosch-professional.com/wac
• Home | Bosch Power Tools
• Home | Bosch Power Tools
• Service worldwide

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Professional GWS 12V-76 handleiding

Beschikbare talen
