Bosch GLL40-20G Handleiding

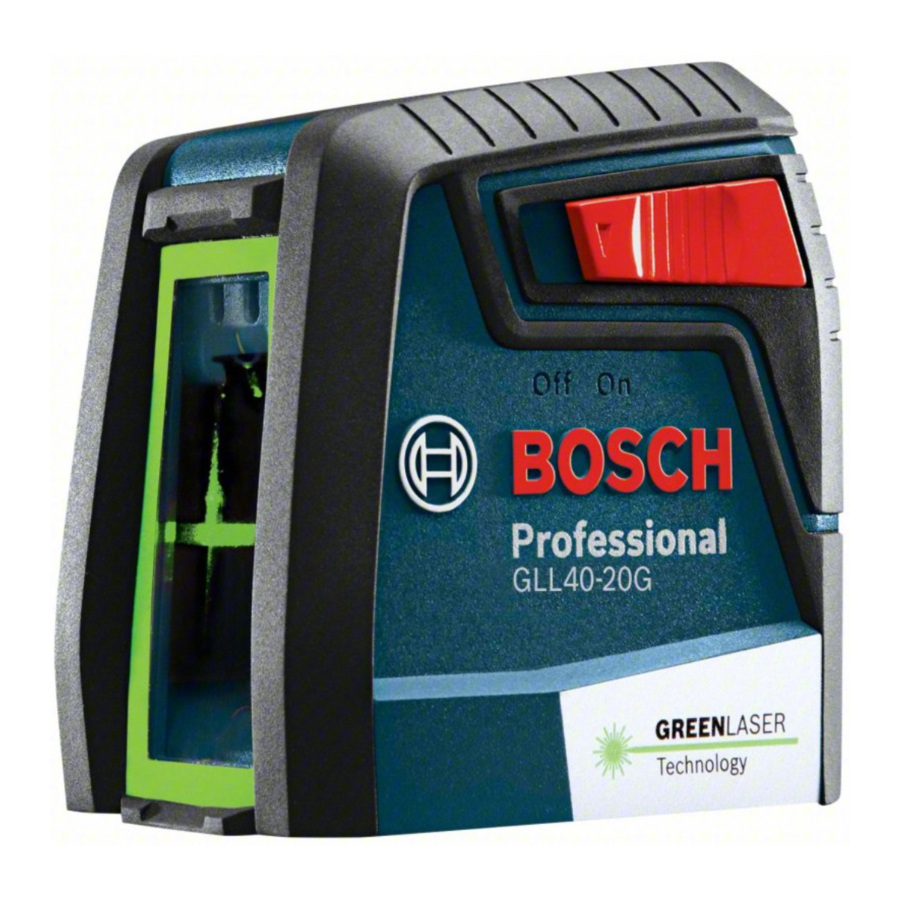

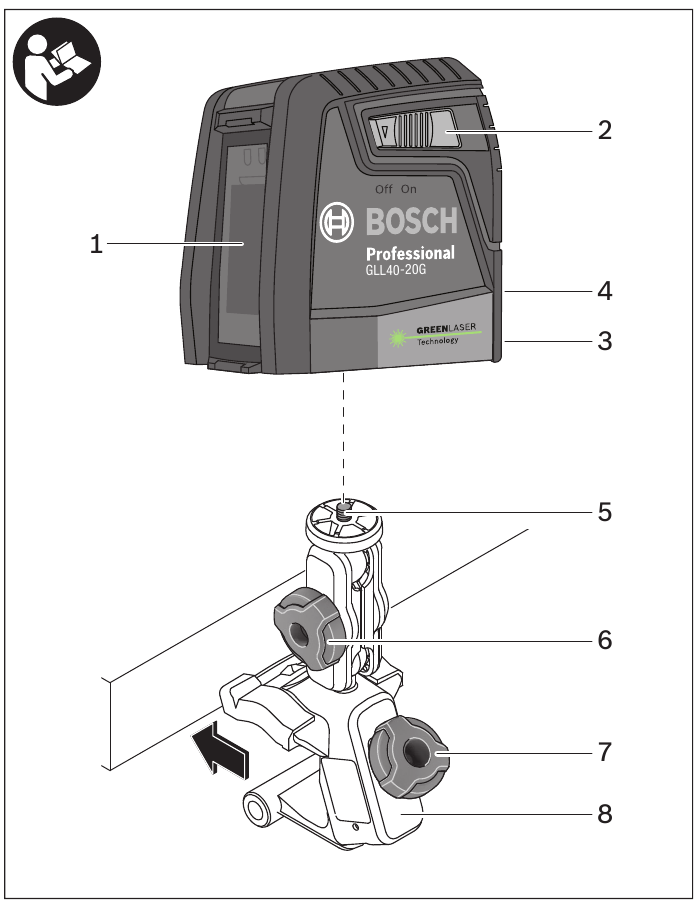

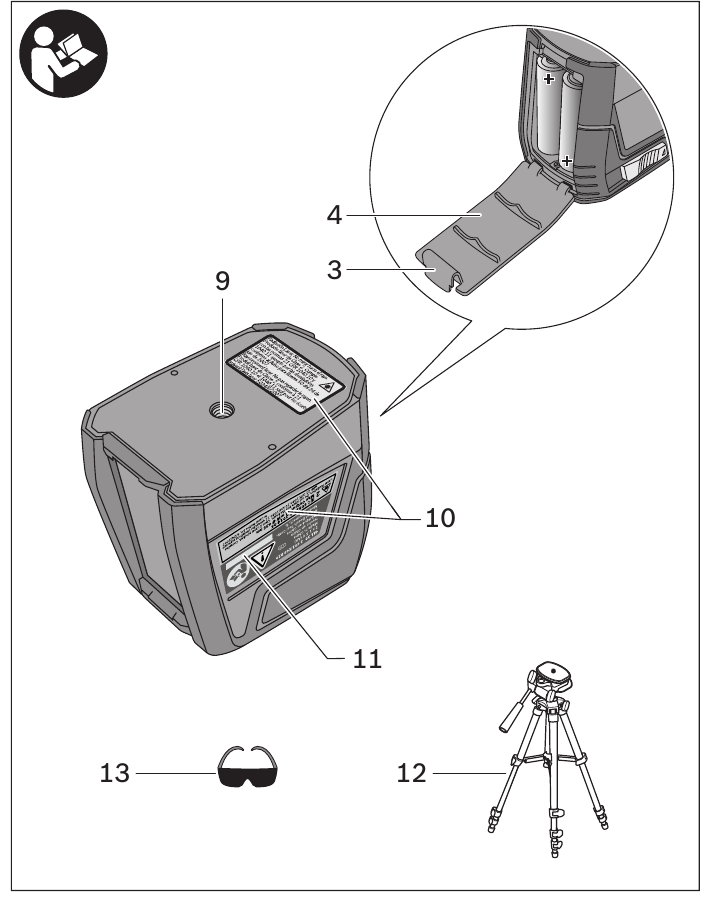

Kenmerken
De nummering van de getoonde productkenmerken verwijst naar de illustratie van het gereedschap op de grafische pagina.
- Laserstraaluitgang
- Aan/uit-schakelaar
- Vergrendeling van de batterijklep
- Batterijklep
- 1/4"-20 schroef van flexibel montageapparaat
- Borgschroef van flexibel montageapparaat
- Bevestigingsschroef van flexibel montageapparaat
- Flexibel montageapparaat
- Statiefbevestiging 1/4"-20
- Laserwaarschuwingslabel
- Serienummer
- Statief*
- Laserbril*
*niet inbegrepen.
Technische gegevens
Modelnummer GLL40-20G
Artikelnummer 3 603 K63 V10
Werkbereik 40 ft (12 m) [1])
Nivelleernauwkeurigheid.±5/16" @ 30 ft (±0,8 mm/m)
Zelfnivelleerbereik, typisch ±4°
Bedrijfstemperatuur 41°F tot 104°F (+5°C tot +40°C)
Opslagtemperatuur -4°F tot 158°F (-20°C tot +70°C)
Max. hoogte 6560 ft (2000 m)
Relatieve luchtvochtigheid, max. 90%
Vervuilingsgraad volgens IEC 61010 2[2])
Laserklasse 2
Lasertype 500-540 nm, <5 mW
Schroefdraad bevestiging 1/4"-20
Batterijen. 2 x AA 1.5V
Gewicht 0.5 lb (0.25 kg)
Afmetingen 3.2" x 2.3" x 3.3" (81 x 58 x 84 mm)
Het gereedschap kan duidelijk worden geïdentificeerd aan de hand van het serienummer op het typeplaatje.
condensatie die wordt verwacht. Onder dergelijke omstandigheden is de apparatuur normaal gesproken beschermd tegen blootstelling aan direct zonlicht, neerslag en volledige winddruk, maar noch de temperatuur, noch de vochtigheid worden geregeld.
Voorbereiding
De batterij plaatsen/vervangen
Gebruik alleen alkalinebatterijen.
Om de batterijklep 4 te openen, drukt u op de vergrendeling van de batterijklep 3 en klapt u de batterijklep omhoog. Plaats de meegeleverde batterijen.
Let bij het plaatsen op de juiste polariteit volgens de afbeelding aan de binnenkant van het batterijcompartiment.
Wanneer de batterijen bijna leeg zijn, knipperen de laserstralen 0,3 s uit, 0,3 s aan, in totaal 3 keer, en wordt deze cyclus elke minuut herhaald.
Vervang altijd alle batterijen tegelijk. Gebruik alleen batterijen van één merk en met dezelfde capaciteit.
Verwijder de batterijen uit het gereedschap als u het langere tijd niet gebruikt. Bij langdurige opslag kunnen de batterijen corroderen en zichzelf ontladen.
Bediening
Eerste gebruik
Bescherm het gereedschap tegen vocht en directe zonnestraling.
Stel het gereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijvoorbeeld niet langere tijd in voertuigen liggen. Laat het gereedschap bij grote temperatuurschommelingen aan de omgevingstemperatuur wennen voordat u het gebruikt. In geval van extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het gereedschap worden aangetast.
Vermijd zware schokken of het vallen van het gereedschap. Na een zware uitwendige schok op het gereedschap, moet er altijd een nauwkeurigheidscontrole worden uitgevoerd voordat u verder werkt (zie "Nivelleernauwkeurigheid").
Schakel het gereedschap uit tijdens transport. Schuif de aan/uit-schakelaar 2 naar de "Uit"-stand bij het transporteren van het meetgereedschap. Dit vergrendelt de nivelleereenheid, die beschadigd kan raken bij intense bewegingen.
In- en uitschakelen
Laat het ingeschakelde gereedschap niet onbeheerd achter en schakel het gereedschap na gebruik uit. Andere personen kunnen verblind worden door de laserstraal.
Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, zelfs niet vanaf een grote afstand.
Om het gereedschap in te schakelen, schuift u de aan/uit-schakelaar 2 naar de "Aan"-stand. Direct na het inschakelen zendt het gereedschap laserstralen uit de laserstraaluitgangen 1.
Om het gereedschap uit te schakelen, schuift u de aan/uit-schakelaar 2 naar de "Uit"-stand.
Bij het uitschakelen wordt de nivelleereenheid vergrendeld.
Toepassing
Het meetgereedschap wordt gebruikt voor het bepalen en controleren van horizontale en verticale lijnen.
Automatisch nivelleren
Werken met automatisch nivelleren
Plaats het gereedschap op een vlakke en stevige ondergrond of op een statief 12.
Na het inschakelen compenseert de nivelleerfunctie automatisch onregelmatigheden binnen het zelfnivelleerbereik van ±4º. Het nivelleren is voltooid zodra de laserstralen niet meer bewegen.
Als het oppervlak van het meetgereedschap meer dan 4º afwijkt van het horizontale vlak, dan is de automatische nivelleerfunctie niet mogelijk en knipperen de laserstralen. De lijnen knipperen continu 1 s uit en 3 s aan.
Breng in dit geval het gereedschap in de horizontale positie en wacht tot de zelfnivellering plaatsvindt. Zodra het gereedschap zich binnen het zelfnivelleerbereik van ±4° bevindt, lichten de laserlijnen continu op.
In geval van trillingen van de grond of positieveranderingen tijdens bedrijf, wordt het gereedschap automatisch opnieuw genivelleerd. Om fouten te voorkomen, controleert u de positie van de horizontale en verticale laserlijn ten opzichte van de referentiepunten bij het opnieuw nivelleren.
Werkadvies
Gebruik altijd het midden van de laserlijn voor het markeren. De breedte van de laserlijn verandert met de afstand.
Bevestigen met het flexibele montageapparaat
Met het flexibele montageapparaat 8 kunt u het meetgereedschap bevestigen aan verschillende objecten met een dikte tussen 1/2 en 2-3/8 inch (12 en 60 mm), zoals verticale of horizontale planken of pijpen.
Draai de bevestigingsschroef 7 van het flexibele montageapparaat los, monteer het flexibele montageapparaat op de gewenste locatie en draai de bevestigingsschroef weer vast.
Plaats het meetgereedschap via de statiefbevestiging 9 op de 1/4-20 mannelijke schroefdraad 5 van het flexibele montageapparaat en schroef het vast met matige kracht. Draai het meetgereedschap niet te vast, anders kan het beschadigd raken.
Stel het flexibele montageapparaat grofweg af voordat u het meetgereedschap inschakelt. Draai hiervoor de borgschroef 6 voor het flexibele montageapparaat los en verplaats het meetgereedschap totdat het horizontaal op de gewenste hoogte is gepositioneerd. Draai de borgschroef weer vast.
Werken met een statief (accessoire)
Een statief 12 biedt een stabiele, in hoogte verstelbare meetondersteuning. Plaats het gereedschap via de statiefbevestiging 9 op de 1/4-20 mannelijke schroefdraad van het statief en draai de borgschroef van het statief vast.
Laserbril (accessoire)
De laserbril 13 filtert het omgevingslicht weg. Hierdoor lijkt het rode licht van de laser helderder voor de ogen.
Gebruik de laserbril niet als veiligheidsbril. De laserbril wordt gebruikt voor een betere visualisatie van de laserstraal, maar biedt geen bescherming tegen laserstraling.
Gebruik de laserbril niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert de kleurwaarneming.
Onderhoud en service
Houd het gereedschap te allen tijde schoon.
Dompel het gereedschap niet onder in water of andere vloeistoffen.
Veeg vuil weg met een vochtige en zachte doek. Gebruik geen reinigingsmiddelen of oplosmiddelen.
Reinig regelmatig de oppervlakken van de laserstraaluitgangen en let in het bijzonder op eventuele pluisjes of vezels.
Als het gereedschap ondanks de zorg die is besteed aan de fabricage- en testprocedures defect raakt, moet de reparatie worden uitgevoerd door een erkend after-sales servicecentrum voor Bosch elektrisch gereedschap.
Vermeld in alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het gereedschap staat vermeld.
Veiligheidssymbolen
De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.
 | Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten in acht die op dit symbool volgen om mogelijk letsel of de dood te voorkomen. |
 | Symbool handleiding lezen - Waarschuwt de gebruiker om de handleiding te lezen. |
| | WAARSCHUWING geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel. |
Algemene veiligheidsregels
Lees alle instructies. Het niet opvolgen van alle onderstaande instructies kan leiden tot blootstelling aan gevaarlijke straling, elektrische schokken, brand en/of ernstig letsel. De term "gereedschap" in alle onderstaande waarschuwingen verwijst naar uw gereedschap dat op het elektriciteitsnet werkt (met snoer) of op batterijen werkt (snoerloos).
De volgende labels bevinden zich voor uw gemak en veiligheid op uw lasergereedschap. Ze geven aan waar het laserlicht door het gereedschap wordt uitgezonden. WEES ALTIJD BEWUST van hun locatie bij het gebruik van het gereedschap.
Richt de laserstraal niet op personen of dieren en staar zelf niet in de laserstraal. Dit gereedschap produceert laserklasse 2 laserstraling en voldoet aan 21 CFR 1040.10 en 1040.11, behalve voor afwijkingen op grond van Laser Notice No. 50, gedateerd 24 juni 2007. Dit kan ertoe leiden dat personen worden verblind.
Verwijder of beschadig GEEN waarschuwings- of voorzichtigheidslabels.
Het verwijderen van labels verhoogt het risico op blootstelling aan laserstraling.
Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan die in deze handleiding zijn gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.
Zorg ER ALTIJD voor dat alle omstanders in de buurt van het gebruik op de hoogte zijn van de gevaren van het direct in het lasergereedschap kijken.
Plaats het lasergereedschap NIET in een positie die ertoe kan leiden dat iemand opzettelijk of onopzettelijk in de laserstraal staart. Ernstig oogletsel kan het gevolg zijn.
Plaats het lasergereedschap ALTIJD veilig. Beschadiging van het lasergereedschap en/of ernstig letsel aan de gebruiker kan het gevolg zijn als het lasergereedschap defect raakt.
Gebruik ALTIJD alleen de accessoires die worden aanbevolen door de fabrikant van uw lasergereedschap. Het gebruik van accessoires die zijn ontworpen voor gebruik met andere lasergereedschappen kan leiden tot ernstig letsel.
Gebruik dit lasergereedschap NIET voor andere doeleinden dan die in deze handleiding worden beschreven. Dit kan leiden tot ernstig letsel.
Laat het lasergereedschap in geen enkele werkingsmodus "AAN" achter zonder toezicht.
Demonteer het lasergereedschap NIET. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Wijzig het product op geen enkele manier. Het wijzigen van het lasergereedschap kan leiden tot blootstelling aan gevaarlijke laserstraling.
Gebruik de laserbril niet als veiligheidsbril. De laserbril wordt gebruikt voor een betere visualisatie van de laserstraal, maar biedt geen bescherming tegen laserstraling.
Gebruik de laserbril NIET als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert de kleurwaarneming.
Gebruik GEEN optische hulpmiddelen zoals, maar niet beperkt tot, telescopen of transits om de laserstraal te bekijken. Ernstig oogletsel kan het gevolg zijn.
Staar NIET rechtstreeks in de laserstraal en projecteer de laserstraal NIET rechtstreeks in de ogen van anderen. Ernstig oogletsel kan het gevolg zijn.
Veiligheid op de werkplek
Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
Gebruik het lasergereedschap NIET in de buurt van kinderen en laat kinderen het lasergereedschap NIET bedienen. Ernstig oogletsel kan het gevolg zijn.
Gebruik geen lasergereedschappen, hulpstukken en accessoires buitenshuis als er bliksem is.
Gebruik het meetgereedschap niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stoffen. Er kunnen vonken ontstaan in het meetgereedschap die het stof of de dampen kunnen ontsteken.
Elektrische veiligheid
Batterijen kunnen exploderen of lekken, letsel veroorzaken of brand veroorzaken. Om dit risico te verminderen, moet u altijd alle instructies en waarschuwingen op het batterijlabel en de verpakking opvolgen.
Sluit GEEN batterijpolen kort.
Laad GEEN alkalinebatterijen op.
Combineer GEEN oude en nieuwe batterijen. Vervang ze allemaal tegelijk door nieuwe batterijen van hetzelfde merk en type.
Combineer GEEN verschillende batterijchemieën.
Gooi batterijen weg of recycle ze volgens de plaatselijke voorschriften.
Gooi batterijen NIET in vuur.
Houd batterijen buiten het bereik van kinderen.
Verwijder de batterijen als het apparaat enkele maanden niet wordt gebruikt.
Persoonlijke veiligheid
Als laserstraling uw oog raakt, moet u opzettelijk uw ogen sluiten en uw hoofd onmiddellijk van de straal afwenden.
Breng geen wijzigingen aan de laserapparatuur aan.
Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een gereedschap. Gebruik geen gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van een gereedschap kan leiden tot ernstig persoonlijk letsel of onjuiste meetresultaten.
Gebruik veiligheidsuitrusting. Draag altijd oogbescherming. Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
Wees voorzichtig bij het gebruik van lasergereedschappen in de buurt van elektrische gevaren.
Magneten
Houd het gereedschap, het positioneerapparaat en de laserdoelplaat uit de buurt van pacemakers. De magneten van het gereedschap en de laserdoelplaat genereren een veld dat de functie van pacemakers kan belemmeren.
Houd het gereedschap, het positioneerapparaat en de laserdoelplaat uit de buurt van magnetische gegevensdragers en magnetisch gevoelige apparatuur. Het effect van de magneten van het gereedschap en de laserdoelplaat kan leiden tot onherstelbaar gegevensverlies.
Gebruik en onderhoud
Gebruik het juiste gereedschap voor uw toepassing. Het juiste gereedschap zal het werk beter en veiliger doen.
Gebruik het gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
Berg het gereedschap dat niet in gebruik is buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of deze instructies het gereedschap niet bedienen. Gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
Onderhoud gereedschappen. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking kunnen beïnvloeden. Laat beschadigd gereedschap vóór gebruik repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.
Gebruik het gereedschap, de accessoires, enz. in overeenstemming met deze instructies en op de manier die is bedoeld voor het betreffende type gereedschap, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
Service
Laat uw gereedschap onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap wordt gehandhaafd.
Stel een periodiek onderhoudsschema op voor het gereedschap. Wees voorzichtig om geen enkel deel van het gereedschap te demonteren bij het reinigen van een gereedschap, omdat interne draden verkeerd kunnen worden geplaatst of bekneld kunnen raken of onjuist kunnen worden gemonteerd. Bepaalde reinigingsmiddelen zoals benzine, tetrachloorkoolstof, ammoniak, enz. kunnen plastic onderdelen beschadigen.
BEWAAR DEZE INSTRUCTIES

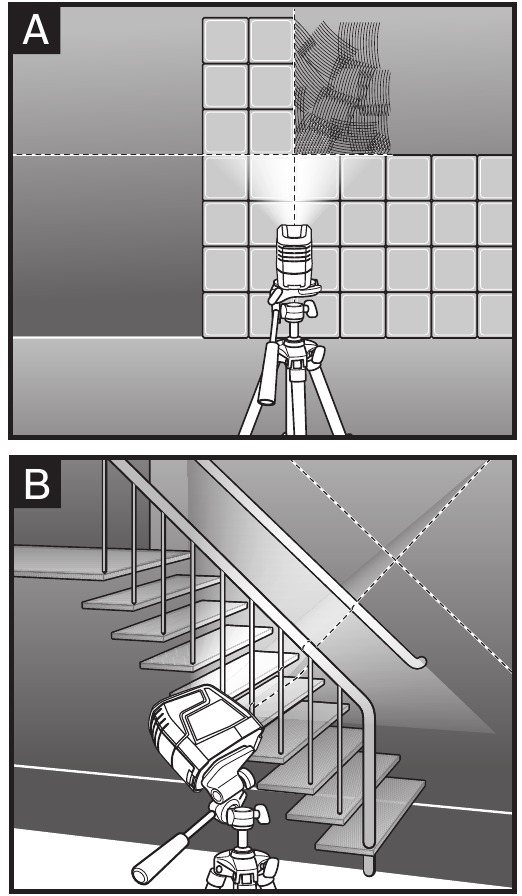

Beoogd gebruik
Het gereedschap is bedoeld voor het bepalen en controleren van horizontale en verticale lijnen. Het meetgereedschap is uitsluitend geschikt voor gebruik in afgesloten werkomgevingen.
Zorg ervoor dat dit apparaat en het gereedschap veilig zijn gemonteerd voordat u het gebruikt.
