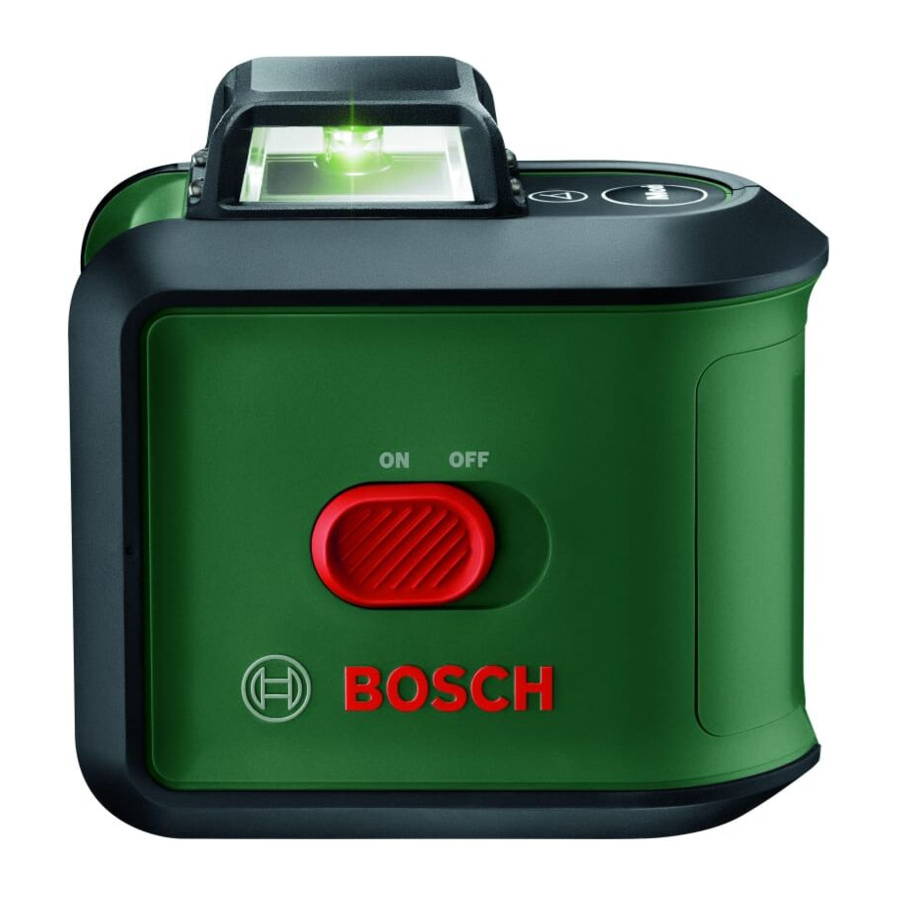

Bosch UniversalLevel 360 Handleiding

Productbeschrijving en specificaties

Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik
Het meetgereedschap is bedoeld voor het bepalen en controleren van horizontale en verticale lijnen.
Het meetgereedschap is geschikt voor gebruik binnenshuis.

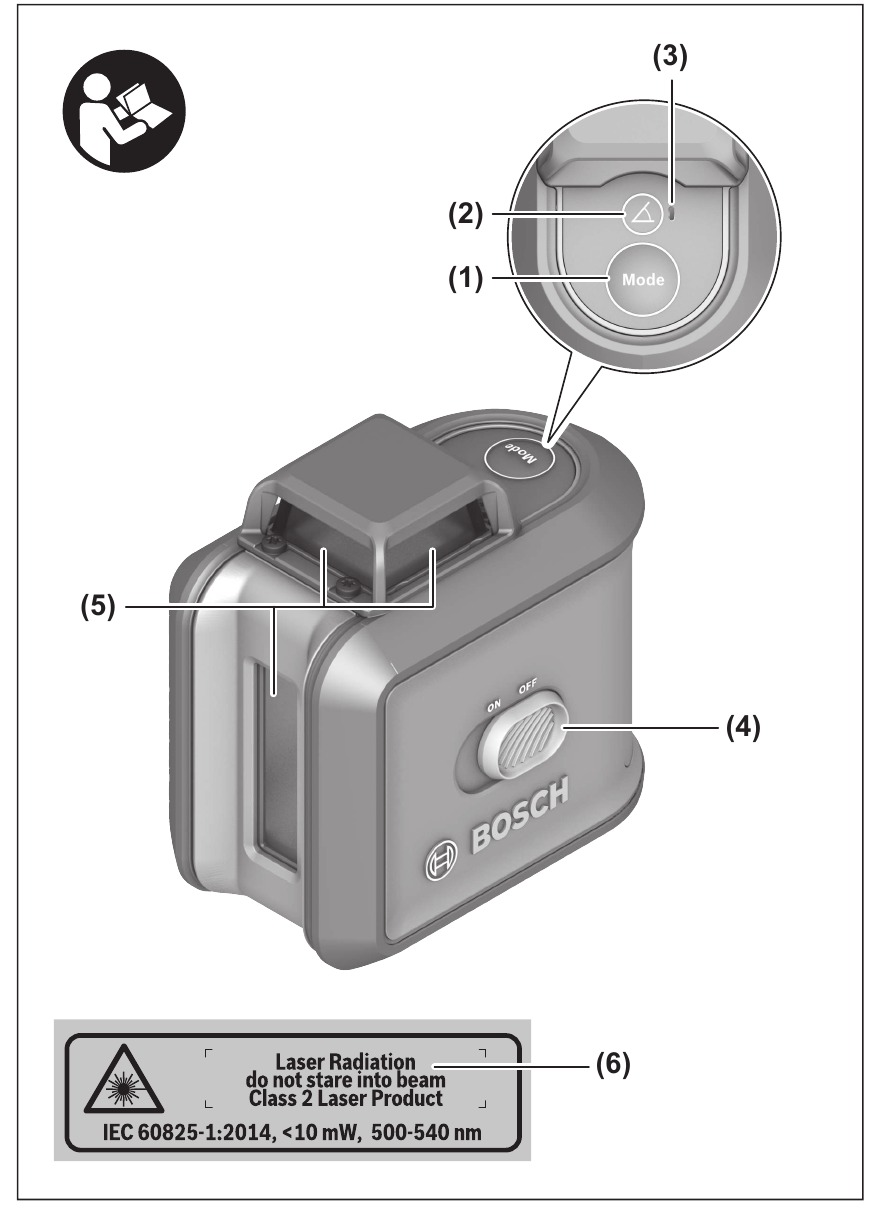

Productkenmerken

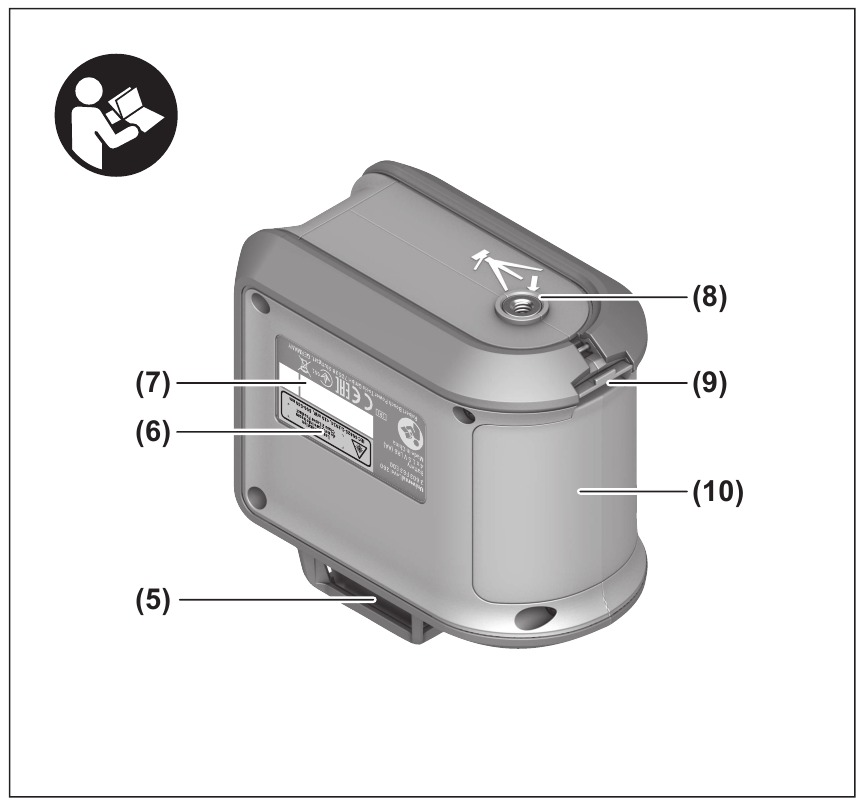

De nummering van de weergegeven productkenmerken verwijst naar de afbeelding van het meetgereedschap op de grafische pagina.

1. Knop voor lasermodus
2. Knop hellingsfunctie
3. Statusindicator
4. Aan/uit-schakelaar
5. Laserstraaluitgang
6. Laserwaarschuwingslabel
7. Serienummer
8. 1/4" statiefbevestiging
9. Vergrendelingsmechanisme batterijvakdeksel
10. Batterijvakdeksel

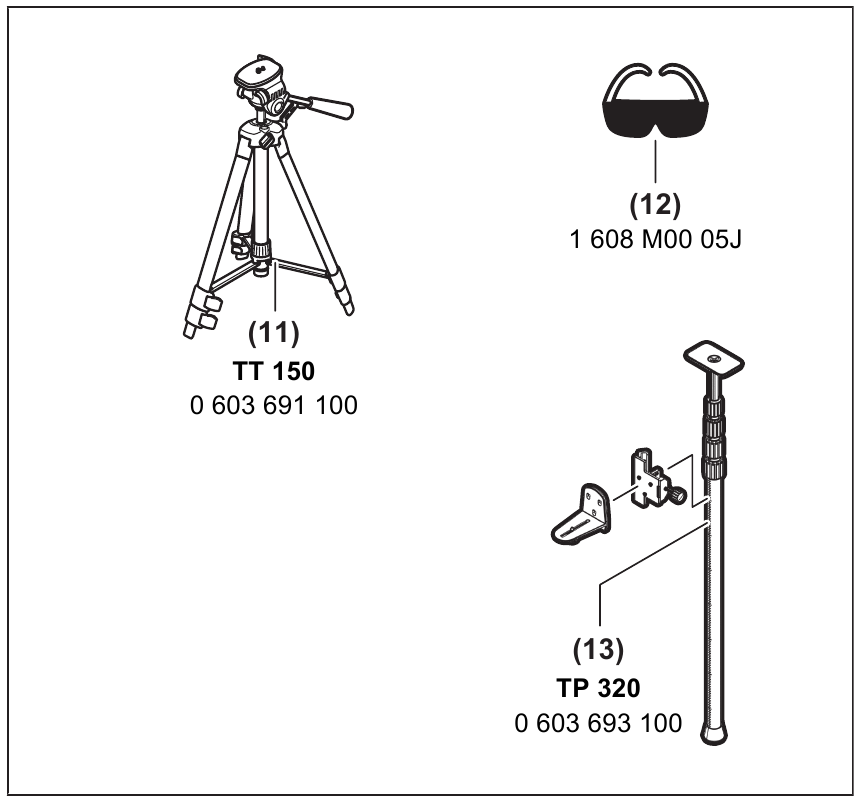

11. Statief^A)
12. Laserbril^A)
13. Telescoopstang^A)

^A)De afgebeelde of beschreven accessoires worden niet standaard met het product meegeleverd. U vindt de complete selectie aan accessoires in ons accessoire-assortiment.

Technische gegevens

^A) Het werkbereik kan worden beperkt door ongunstige omgevingsomstandigheden (bv. direct zonlicht).
^B) Geldt voor het snijpunt en de overeenkomstige hoeken 90°/180°/270°
^C) Bij 20–25 °C
^D) De vermelde waarden zijn gebaseerd op normale tot gunstige omgevingsomstandigheden (bv. geen trillingen, geen mist, geen rook, geen direct zonlicht). Extreme temperatuurschommelingen kunnen afwijkingen in de nauwkeurigheid veroorzaken.
^E) Er komen alleen niet-geleidende afzettingen voor, waarbij incidentele tijdelijke geleiding door condensatie wordt verwacht.
Het serienummer (7) op het typeplaatje wordt gebruikt om uw meetgereedschap duidelijk te identificeren.

Montage

Batterijen plaatsen/vervangen
Het wordt aanbevolen om alkaline-mangaanbatterijen te gebruiken om het meetgereedschap te bedienen.
Om het batterijvakdeksel (10) te openen, drukt u op het vergrendelingsmechanisme (9) en verwijdert u het batterijvakdeksel. Plaats de batterijen.
Zorg er bij het plaatsen van de batterijen voor dat de polariteit correct is volgens de afbeelding aan de binnenkant van het batterijvak.
Als de batterijen leeg zijn, licht de statusweergave (3) rood op en worden de laserstralen uitgeschakeld. Schakel het meetgereedschap uit en vervang de batterijen.
Vervang altijd alle batterijen tegelijkertijd. Gebruik alleen batterijen van dezelfde fabrikant en met dezelfde capaciteit.

• Haal de batterijen uit het meetgereedschap wanneer u het gedurende langere tijd niet gebruikt. De batterijen kunnen corroderen en zelfontladen tijdens langdurige opslag in het meetgereedschap.

Bediening

Start van de bediening

• Bescherm het meetgereedschap tegen vocht en direct zonlicht.
• Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurverschillen. Laat het bijvoorbeeld niet langdurig in een auto liggen. Laat het meetgereedschap bij grote temperatuurverschillen acclimatiseren voordat u het in gebruik neemt. De nauwkeurigheid van het meetgereedschap kan worden aangetast wanneer het aan extreme temperaturen of temperatuurverschillen wordt blootgesteld.
• Vermijd sterke schokken van het meetgereedschap en laat het niet vallen. Beschadiging van het meetgereedschap kan leiden tot een verminderde nauwkeurigheid. Als de laserlijn een sterke schok heeft gehad of is gevallen, controleer deze dan door hem te vergelijken met een bekende horizontale of verticale referentielijn.
• Schakel het meetgereedschap uit tijdens het transport. De pendule-eenheid wordt vergrendeld wanneer het gereedschap is uitgeschakeld, omdat deze anders door grote bewegingen kan worden beschadigd.

In- en uitschakelen
Om het meetgereedschap in te schakelen, schuift u de aan/uit-schakelaar (4) in de "ON" (AAN) stand. Zodra het is ingeschakeld, zendt het meetgereedschap laserlijnen uit de uitgangsopeningen (5).

• Richt de laserstraal niet op personen of dieren en kijk niet zelf in de laserstraal (ook niet van een afstand).
  Om het meetgereedschap uit te schakelen, schuift u de aan/uit-schakelaar (4) in de OFF (UIT) stand. De pendule-eenheid wordt vergrendeld wanneer het gereedschap is uitgeschakeld.
• Laat het meetgereedschap nooit onbeheerd achter wanneer het is ingeschakeld en zorg ervoor dat het meetgereedschap na gebruik is uitgeschakeld. Anderen kunnen door de laserstraal worden verblind.

Werkmodi

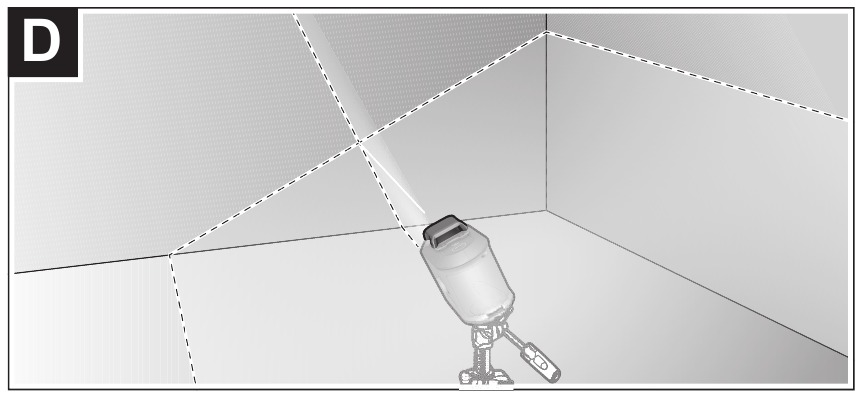

Het meetgereedschap heeft verschillende werkmodi, waartussen u op elk moment kunt schakelen:

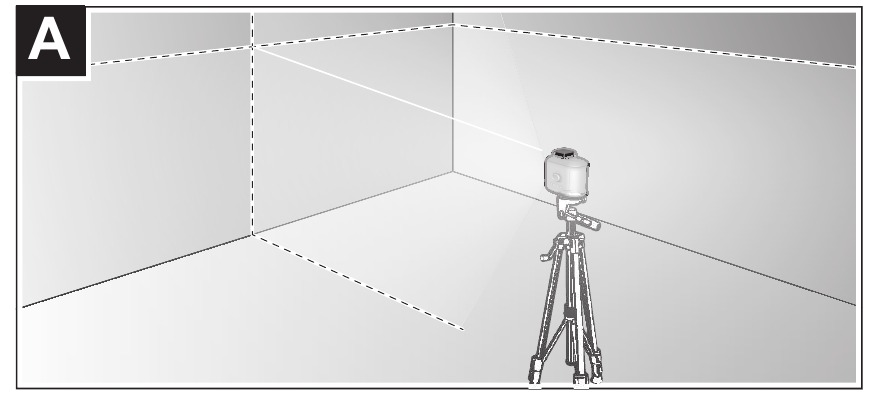

• Kruislijnbedrijf (zie afbeelding A): Het meetgereedschap genereert een horizontaal laservlak (360° omtreklaserlijn) en een verticale laserlijn die naar voren wijst

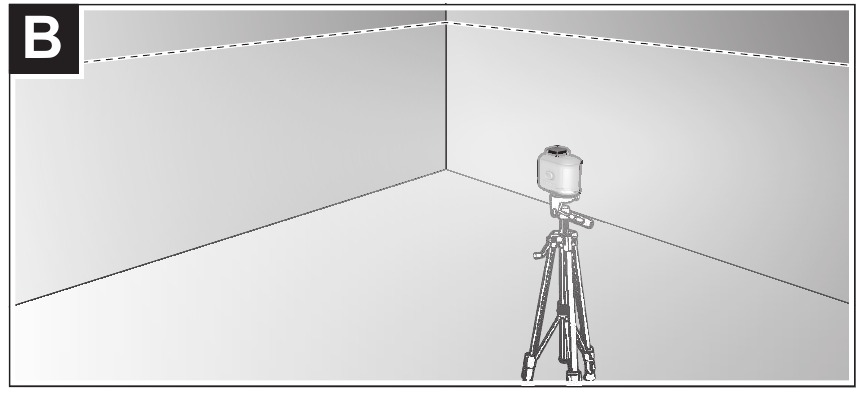

• Horizontale modus (zie afbeelding B): Genereert een horizontaal laservlak (360° omtreklaserlijn)

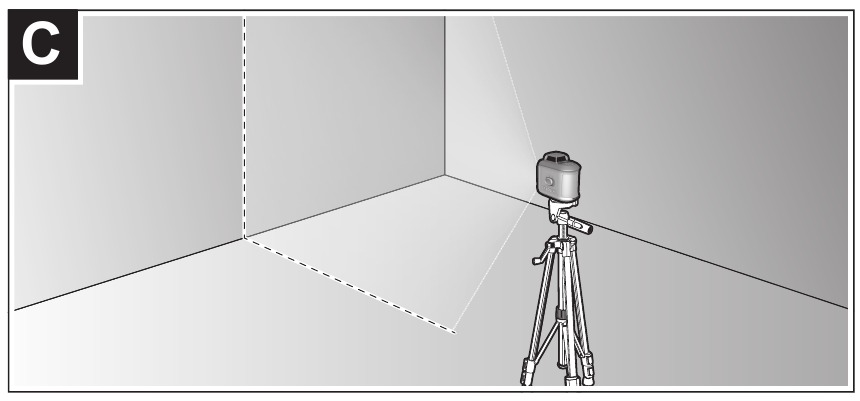

• Verticale modus (zie afbeelding C): Genereert één verticale laserlijn



Zodra het meetgereedschap is ingeschakeld, bevindt het zich in de kruislijnwerking met automatische nivellering. Om de werkmodus te wijzigen, drukt u op de laserknop Mode (1) (Modus (1)).
Alle werkmodi kunnen worden gebruikt met zowel automatische nivellering als de hellingsfunctie.

Automatische nivellering

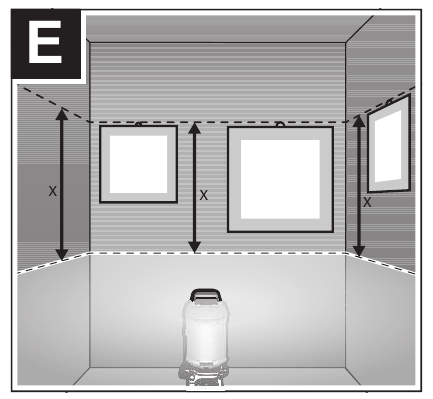

Werken met automatische nivellering (zie afbeelding E)
Om met automatische nivellering te werken, mag de statusindicator voor automatische nivellering (3) niet continu oplichten. Schakel indien nodig de automatische nivellering weer in door op de hellingsfunctieknop (2) te drukken, zodat de statusindicator uitgaat.
Plaats het meetgereedschap op een vlakke, stevige ondergrond of bevestig het aan het statief (11) of de telescopische stang (13).
De automatische nivelleringsfunctie compenseert automatisch onregelmatigheden binnen het zelfnivellerende bereik van ±4°. De nivellering is voltooid zodra de laserlijnen niet meer bewegen.
Als automatische nivellering niet mogelijk is, bijvoorbeeld omdat het oppervlak waarop het meetgereedschap staat meer dan 4° afwijkt van het horizontale vlak, beginnen de laserstralen te knipperen.
Als dit het geval is, zet u het meetgereedschap in een horizontale positie en wacht u tot de zelfnivellering plaatsvindt. Zodra het meetgereedschap zich binnen het zelfnivellerende bereik van ±4° bevindt, lichten de laserstralen continu op.
Het is niet mogelijk om met automatische nivellering buiten het zelfnivellerende bereik van ±4° te werken, omdat de nivelleringsnauwkeurigheid van de laserstralen niet kan worden gegarandeerd en niet kan worden gegarandeerd dat de laserstralen loodrecht staan.
Bij trillingen van de grond of positieveranderingen tijdens de werking wordt het meetgereedschap automatisch opnieuw genivelleerd. Controleer bij het opnieuw nivelleren de positie van de horizontale of verticale laserlijn ten opzichte van de referentiepunten om fouten door het verplaatsen van het meetgereedschap te voorkomen.

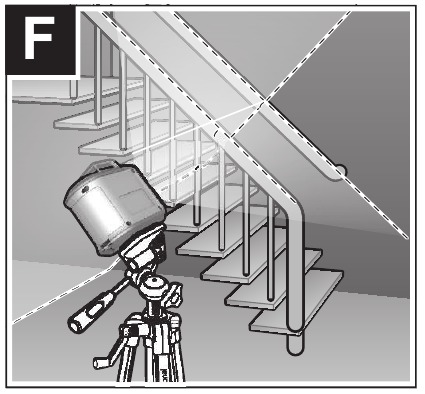

Werken met de hellingsfunctie (zie afbeelding F)
Om met de hellingsfunctie te werken, drukt u op de hellingsfunctieknop (2). Wanneer de hellingsfunctie is ingeschakeld, licht de statusindicator (3) groen op.
Voor werkzaamheden met de hellingsfunctie is de automatische nivellering uitgeschakeld. U kunt het meetgereedschap vrij in uw hand houden of op een hellend oppervlak plaatsen. Dit betekent dat de laserstralen niet langer genivelleerd zijn en niet meer noodzakelijkerwijs loodrecht op elkaar lopen.

Werkadvies

• Alleen het midden van de laserlijn mag worden gebruikt voor markering. De breedte van de laserlijn verandert afhankelijk van de afstand.

Werken met het statief (accessoire)
Een statief biedt een stabiel, in hoogte verstelbaar steunoppervlak voor het meten. Plaats het meetgereedschap met de 1/4"-statiefbevestiging (8) op de schroefdraad van het statief (11) of een conventioneel camerastatief. Draai het meetgereedschap vast met de borgschroef van het statief.
Lijn het statief ruwweg uit voordat u het meetgereedschap inschakelt.

Laserbril (accessoire)
De laserbril filtert het omgevingslicht. Hierdoor lijkt het licht van de laser helderder voor het oog.

• Gebruik de laserbril niet als veiligheidsbril. De laserbril maakt de laserstraal beter zichtbaar; hij beschermt u niet tegen laserstraling.
• Gebruik de laserbril niet als zonnebril of tijdens het rijden. De laserbril biedt geen volledige UV-bescherming en beïnvloedt uw vermogen om kleuren te zien.

Voorbeeldtoepassingen (zie afbeeldingen E–F)
Voorbeelden van mogelijke toepassingen voor het meetgereedschap vindt u op de grafische pagina's.

Onderhoud en service

Onderhoud en reiniging
Houd het meetgereedschap altijd schoon.
Dompel het meetgereedschap nooit onder in water of andere vloeistoffen.
Veeg vuil af met een vochtige, zachte doek. Gebruik geen reinigingsmiddelen of oplosmiddelen.
Vooral de gebieden rond de uitgangsopening van de laser moeten regelmatig worden gereinigd. Controleer hierbij of er geen pluisjes zitten.

Klantenservice en toepassingsadvies
Onze klantenservice beantwoordt uw vragen over onderhoud en reparatie van uw product en over reserveonderdelen. Explosietekeningen en informatie over reserveonderdelen vindt u op: www.bosch-pt.com
Het Bosch-team voor toepassingsadvies helpt u graag met vragen over onze producten en accessoires.
Vermeld bij alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Groot-Brittannië
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of het ophalen van een product voor service of reparatie regelen.
Tel. Service: (0344) 7360109
E-mail: boschservicecentre@bosch.com

Ierland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: (01) 4666700
Fax: (01) 4666888

Australië, Nieuw-Zeeland en eilanden in de Stille Oceaan
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169 Customer Contact Center Inside Australia:
Phone: (01300) 307044 Fax: (01300) 307045
Inside New Zealand:
Phone: (0800) 543353 Fax: (0800) 428570
Outside AU and NZ:
Phone: +61 3 95415555
www.bosch-pt.com.au
www.bosch-pt.co.nz

Republiek Zuid-Afrika
Klantenservice
Hotline: (011) 6519600

Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: (011) 4939375
Fax: (011) 4930126
E-mail: bsctools@icon.co.za

KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: (031) 7012120
Fax: (031) 7012446
E-mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: (021) 5512577
Fax: (021) 5513223
E-mail: bsc@zsd.co.za

Bosch Headquarters
Midrand, Gauteng
Tel.: (011) 6519600
Fax: (011) 6519880
E-mail: rbsa-hq.pts@za.bosch.com

Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com

Veiligheidsinstructies

Alle instructies moeten worden gelezen en in acht genomen om een veilige werking van het meetgereedschap te garanderen. De veiligheidsvoorzieningen die in het meetgereedschap zijn ingebouwd, kunnen worden aangetast als het meetgereedschap niet volgens deze instructies wordt gebruikt. Maak waarschuwingsborden op het meetgereedschap nooit onherkenbaar. BEWAAR DEZE INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK EN VOEG ZE TOE AAN HET MEETGEREEDSCHAP WANNEER U HET AAN EEN DERDE OVERDRAAGT.

•
  Als er andere bedienings- of instelapparaten worden gebruikt dan hierin gespecificeerd of als er andere procedures worden uitgevoerd, kan dit leiden tot gevaarlijke blootstelling aan straling.
• Het meetgereedschap wordt geleverd met een laserwaarschuwingsbord (aangeduid in de afbeelding van het meetgereedschap op de grafische pagina).
• Als de tekst van het laserwaarschuwingslabel niet in uw landstaal is, plakt u het meegeleverde waarschuwingslabel in uw landstaal eroverheen voordat u het voor de eerste keer gebruikt.

  Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of gereflecteerde laserstraal. U kunt iemand verblinden, ongevallen veroorzaken of uw ogen beschadigen.
• Als laserstraling uw oog raakt, moet u uw ogen sluiten en uw hoofd onmiddellijk van de straal afwenden.
• Breng geen wijzigingen aan de laserapparatuur aan.
• Gebruik de laserbril niet als veiligheidsbril. De laserbril maakt de laserstraal gemakkelijker te zien; hij beschermt u niet tegen laserstraling.
• Gebruik de laserbril niet als zonnebril of tijdens het autorijden. De laserbril biedt geen volledige UV-bescherming en belemmert uw vermogen om kleuren te zien.
• Laat het meetgereedschap alleen repareren door een gekwalificeerde specialist en uitsluitend met originele vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het meetgereedschap behouden blijft.
• Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken. Ze kunnen per ongeluk iemand verblinden.
• Gebruik het meetgereedschap niet in explosieve omgevingen die ontvlambare vloeistoffen, gassen of stof bevatten. Er kunnen vonken in het meetgereedschap worden geproduceerd die stof of dampen kunnen ontsteken.
