Weber Q 300, Q 320, 426001 Handleiding

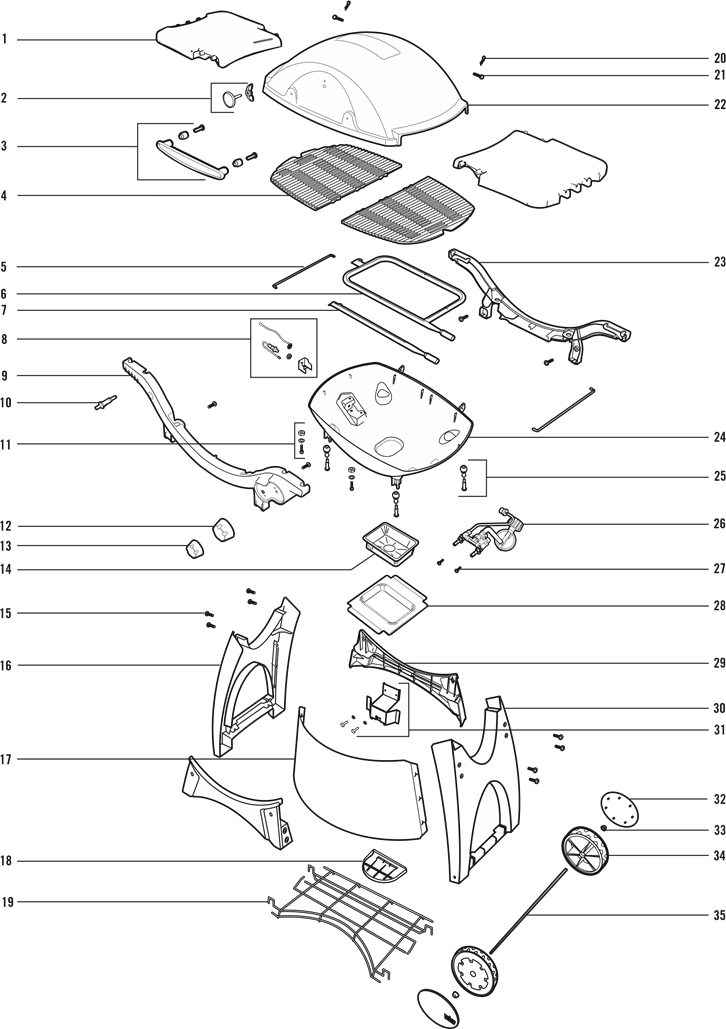

ONDERDELENOVERZICHT - Q300

ONDERDELENOVERZICHTLIJST - Q300

1. Opklapbaar werkblad
2. Thermometer assemblage
3. Handgreep assemblage
4. Kookrooster
5. Draadbeugel
6. Buitenste branderbuis
7. Binnenste branderbuis
8. Elektrode assemblage
9. Voorste frame
10. Ontsteker
11. Hardware branderbuis
12. Grote bedieningsknop
13. Kleine bedieningsknop
14. Wegwerp lekbak
15. ¼ x 20 x 1˝ Truss kop schroef
16. Linker poot
17. Tankomhulsel
18. Tankbasis
19. Onderste rek
20. Haarspeld borgpen
21. Scharnierpen
22. Deksel
23. Achterste frame
24. Vuurbox
25. Vuurbox montagehardware
26. Ventiel & spruitstuk - Regulator assemblage
27. Spruitstuk-Hardware
28. Opvangbak
29. Tussenstuk
30. Rechter poot
31. Tank beugel assemblage
32. Wieldeksel
33. Naafdop
34. Wiel
35. As

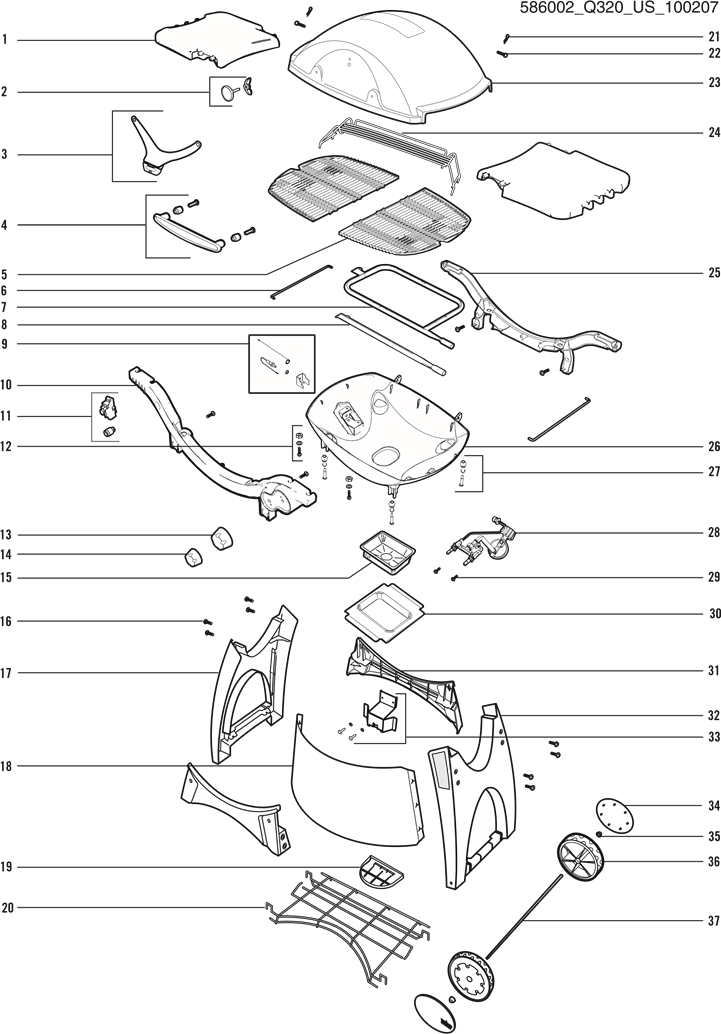

ONDERDELENOVERZICHT - Q320

ONDERDELENOVERZICHTLIJST - Q320

1. Opklapbaar werkblad
2. Thermometer assemblage
3. Handgreep/Licht assemblage
4. Handgreep assemblage
5. Kookrooster
6. Draadbeugel
7. Buitenste branderbuis
8. Binnenste branderbuis
9. Elektrode assemblage
10. Voorste frame
11. Ontstekingsknop/ Ontstekingsmodule
12. Hardware branderbuis
13. Grote bedieningsknop
14. Kleine bedieningsknop
15. Wegwerp lekbak
16. ¼ x 20 x 1˝ Truss kop schroef
17. Linker poot
18. Tankomhulsel
19. Tankbasis
20. Onderste rek
21. Haarspeld borgpen
22. Scharnierpen
23. Deksel
24. Warmhoudrek
25. Achterste frame
26. Vuurbox
27. Vuurbox montagehardware
28. Ventiel & spruitstuk - Regulator assemblage
29. Spruitstuk-Hardware
30. Opvangbak
31. Tussenstuk
32. Rechter poot
33. Tank beugel assemblage
34. Wieldeksel
35. Naafdop
36. Wiel
37. As

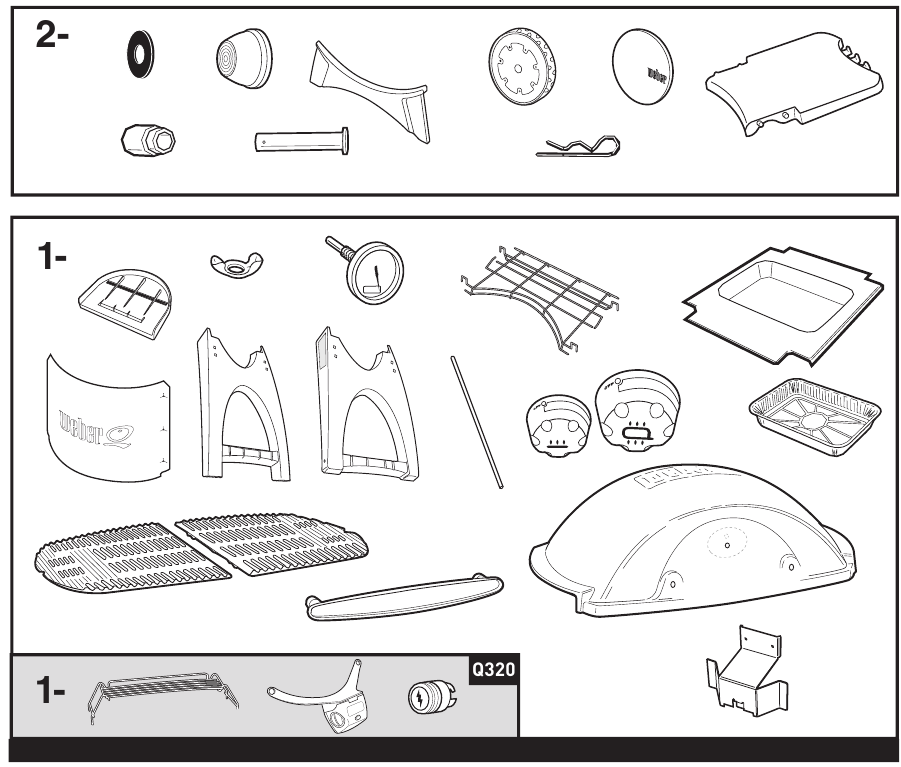

ONDERDELENLIJST

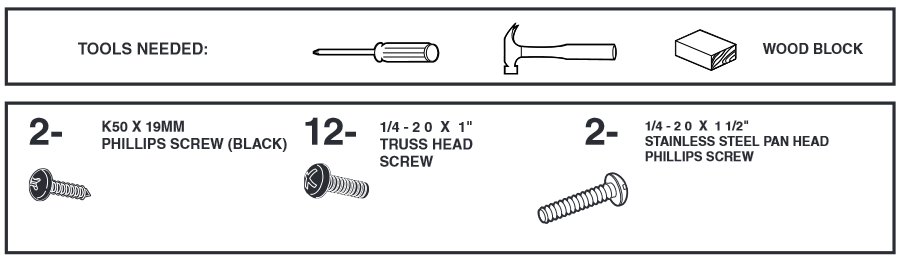

BENODIGD GEREEDSCHAP:
HERRAMIENTAS REQUERIDAS:
OUTILS NECESSAIRES:

HOUTEN BLOK
HOUTEN BLOK
BLOC DE BOIS

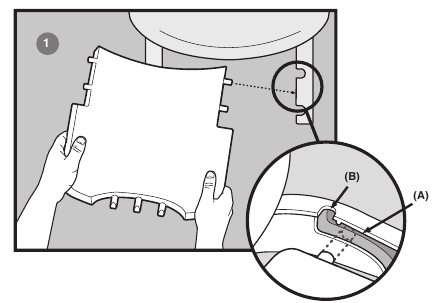

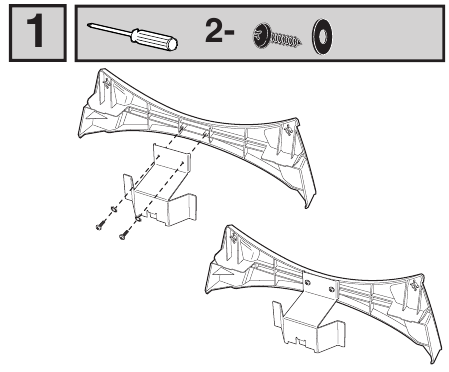

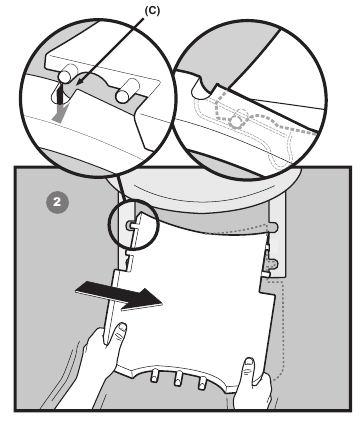

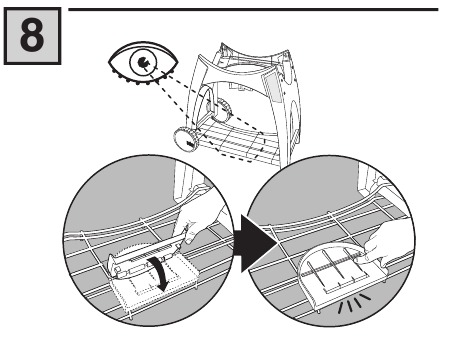

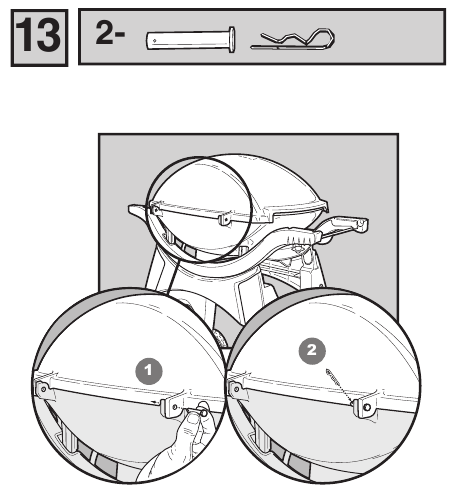

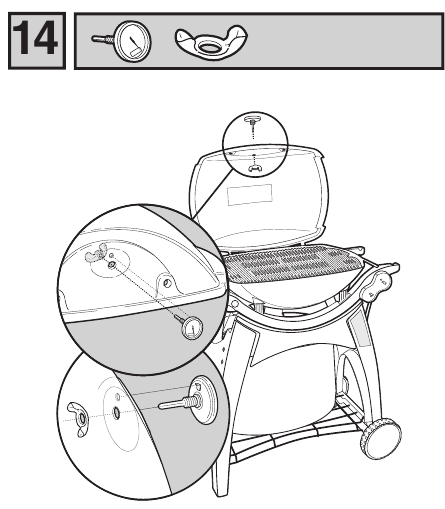

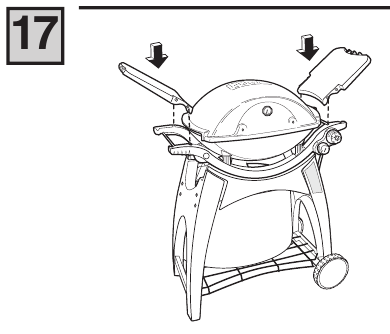

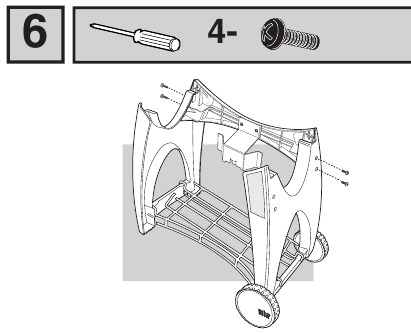

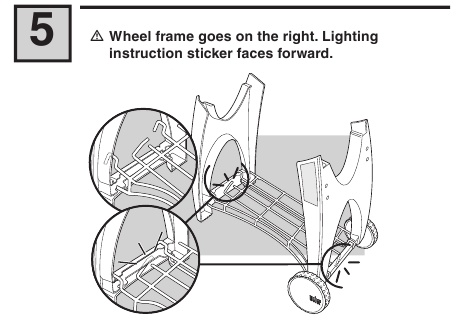

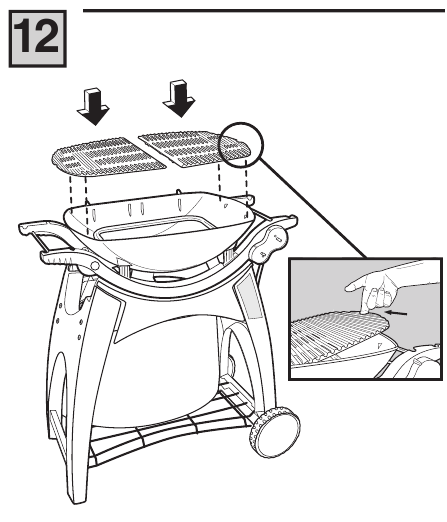

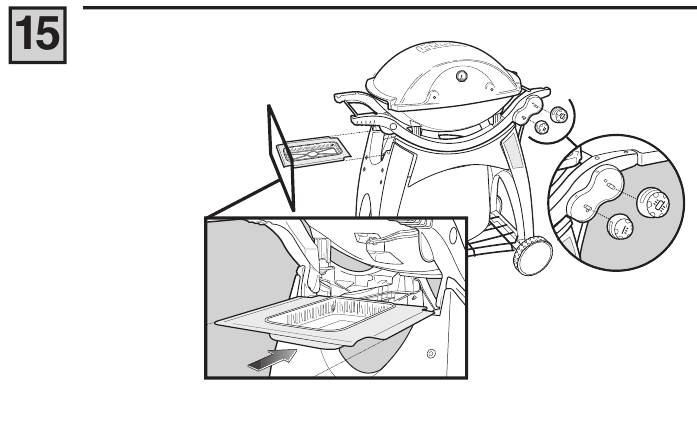

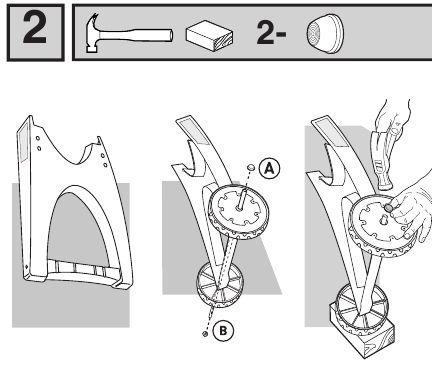

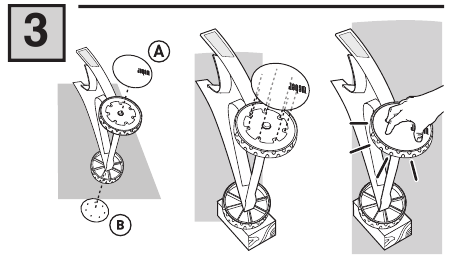

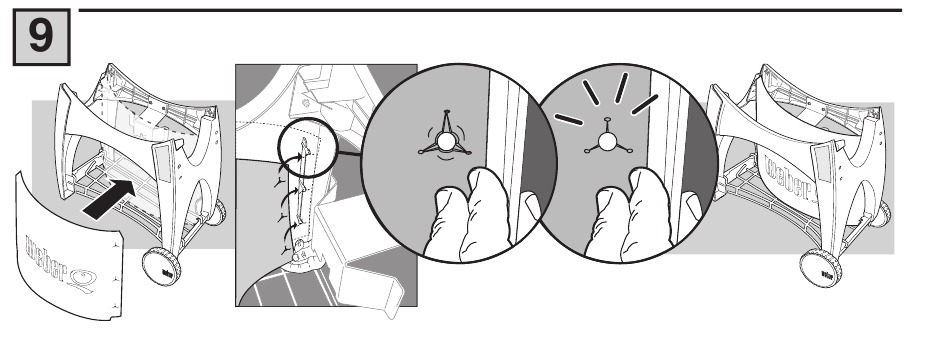

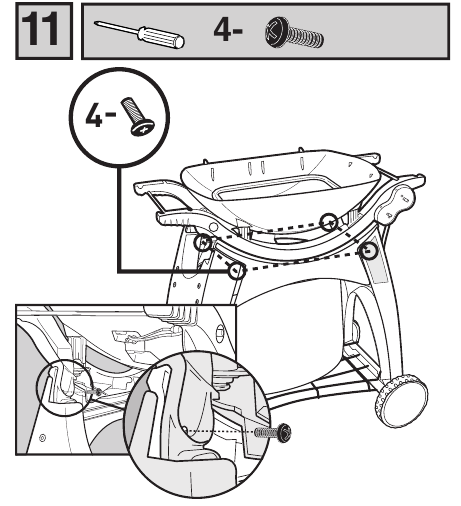

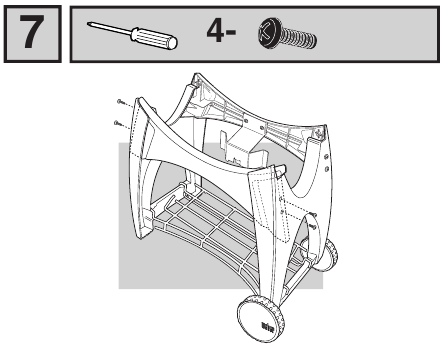

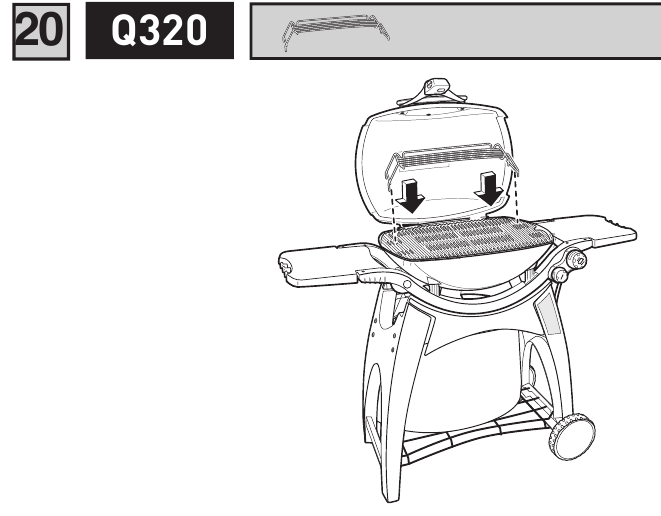

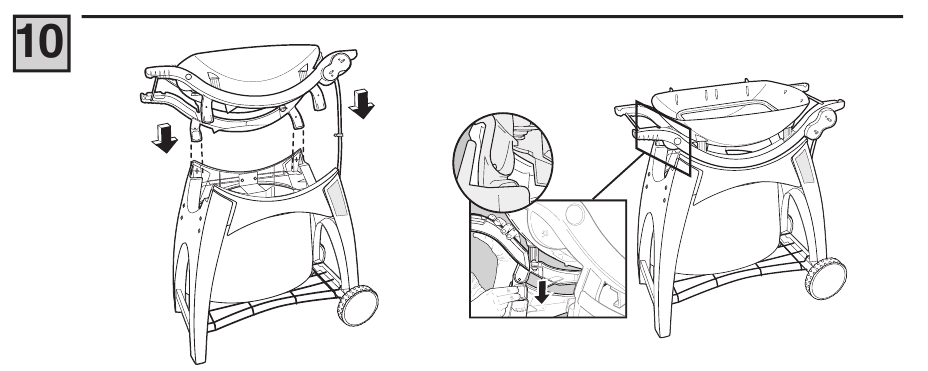

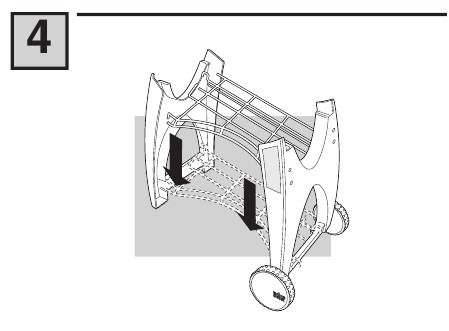

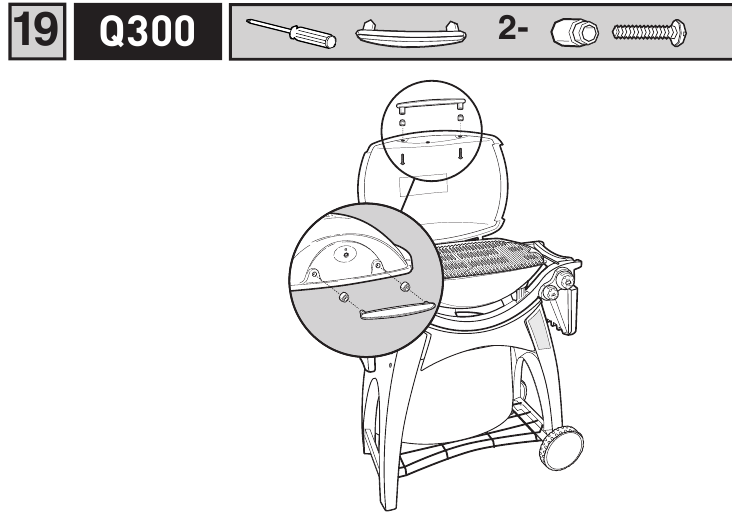

MONTAGE

1. Rol de slang en regulator van de Weber ® Q™ 300/320 uit.

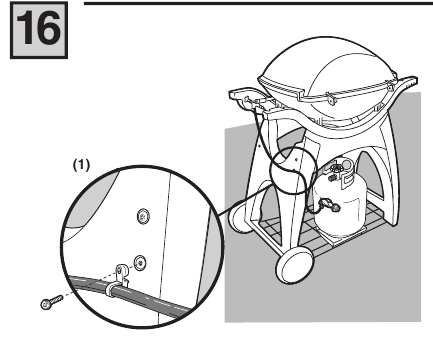

2. Verwijder de pootschroef en bevestig de slang en retentieclip (1) aan de wagenpoot.

   De slang moet met de slangretentieclip aan de wagenpoot worden bevestigd. Als u dit niet doet, kan de slang beschadigd raken, wat kan leiden tot brand of een explosie, die ernstig lichamelijk letsel of de dood en schade aan eigendommen kan veroorzaken.

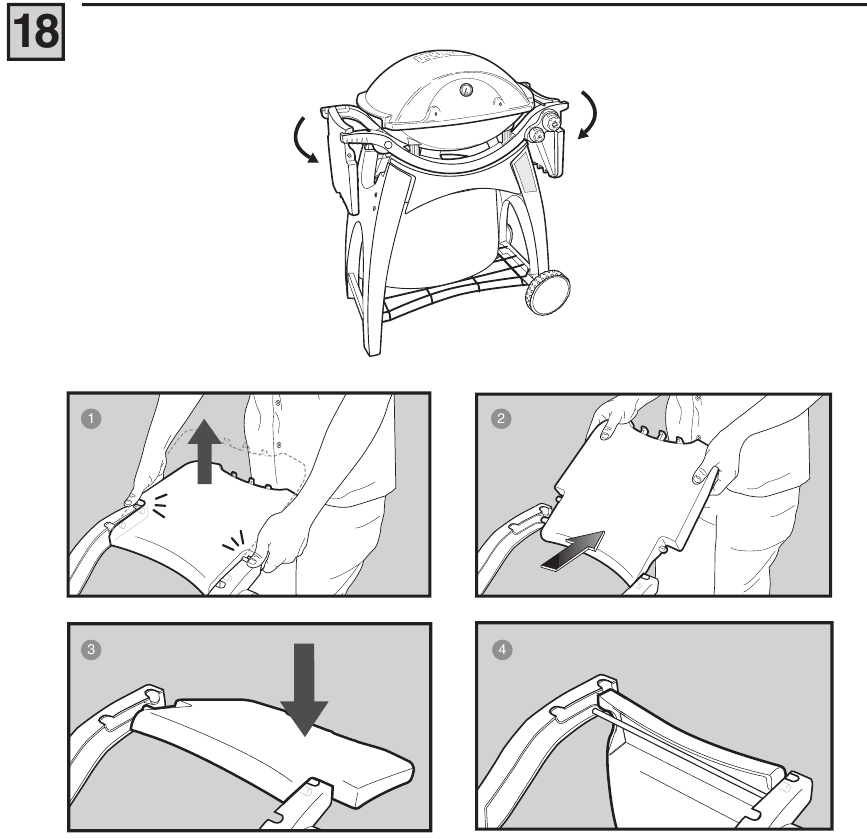

LEES DEZE STAP ZORGVULDIG DOOR VOORDAT U DE TAFELS INSTALLEERT.

1. Plaats de rechter bovenste paal van de bijzettafel in de rechter frame sleuf (A) ongeveer 2,5 cm achter de opening van de frame sleuf (B).

2. Plaats de tegenoverliggende (linkerboven) paal in de tegenoverliggende frame sleuf (C). Oefen met beide handen druk naar rechts uit totdat de linkerbovenpaal in de frame sleuf draait.

3. Lijn beide onderste tafelpoten uit en klik ze in de onderste frame sleuven.

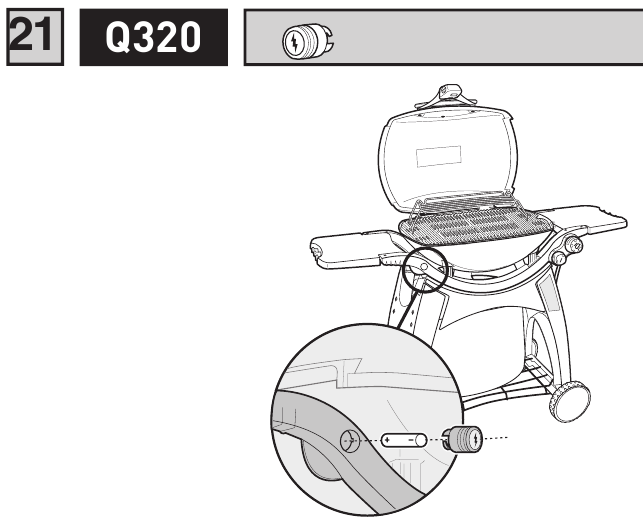

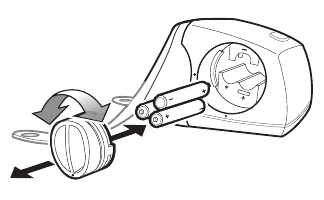

Vereist 3 "AAA" alkaline batterijen (niet inbegrepen).

Gebruik alleen alkalinebatterijen. Meng geen oude en nieuwe batterijen of verschillende soorten batterijen (standaard, alkaline of oplaadbaar). Als u de Weber Q Grill Out ™ handgreepverlichting een maand of langer niet gaat gebruiken, verwijder dan de batterijen.


U kunt een rammelend geluid in de lichtpod horen. Dit is normaal.

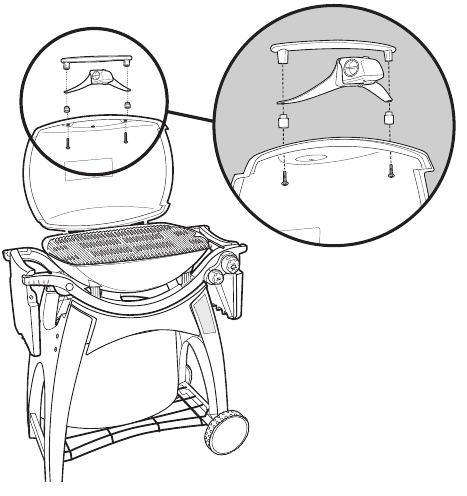

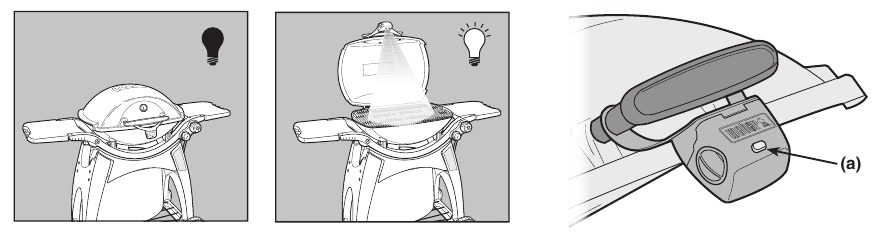

De Weber Q Grill Out ™ handgreepverlichting heeft een "Tilt Sensor": Deksel omhoog - AAN / Deksel gesloten - UIT. De aan/uit-knop (a) activeert of deactiveert de "Tilt Sensor". Deactiveer de sensor voor gebruik overdag door op de aan/uit-knop (a) te drukken.

ALGEMENE INSTRUCTIES

Uw Weber^® gasbarbecue is een draagbaar kooktoestel voor buitengebruik. Met de Weber^® gasbarbecue kunt u grillen, barbecueën, braden en bakken met resultaten die moeilijk te evenaren zijn met keukenapparatuur binnenshuis. De Weber^® gasbarbecue is draagbaar, zodat u de locatie ervan gemakkelijk kunt wijzigen in uw tuin of op uw terras. Draagbaarheid betekent dat u uw Weber^® gasbarbecue kunt meenemen als u verhuist.
Vloeibaar propaan (LP) gas is gemakkelijk te gebruiken en geeft u meer controle over het koken dan houtskoolbrandstof.

• Deze instructies geven u de minimale vereisten voor het monteren van uw Weber^® gasbarbecue. Lees de instructies zorgvuldig door voordat u uw Weber^® gasbarbecue gebruikt. Onjuiste montage kan gevaarlijk zijn.
• Niet bedoeld voor gebruik door kinderen.
• Als er lokale voorschriften van toepassing zijn op draagbare gasbarbecues, moet u zich daaraan houden. Installatie moet voldoen aan de lokale voorschriften of, bij afwezigheid van lokale voorschriften, aan de National Fuel Gas Code, ANSI Z223.1/NFPA 54, Natural Gas and Propane Installation Code, CSA B149.1, of Propane Storage and Handling Code, B149.2, of de Standard for Recreational Vehicles, ANSI A 119.2/NFPA 1192, en CSA Z240 RV Series, Recreational Vehicle Code, indien van toepassing.
• De drukregelaar die bij de Weber^® gasbarbecue wordt geleverd, moet worden gebruikt. Deze regelaar is ingesteld op 11 inch waterkolom (druk).
• Deze Weber^® gasbarbecue is uitsluitend ontworpen voor gebruik met vloeibaar propaan (LP) gas. Niet gebruiken met aardgas (via leiding in de stad). De ventielen, openingen, slang en regelaar zijn uitsluitend voor LP-gas.
• Niet gebruiken met houtskoolbrandstof.
• Controleer of het gebied onder het bedieningspaneel en de onderste bak vrij zijn van vuil dat de doorstroming van verbrandings- of ventilatielucht kan belemmeren.
• De gebieden rond de LP-cilinder moeten vrij zijn van vuil.
• Vervangende drukregelaars en slangassemblages moeten de assemblages zijn die zijn gespecificeerd door Weber-Stephen Products Co.

VOOR INSTALLATIE IN CANADA
Deze instructies zijn weliswaar over het algemeen aanvaardbaar, maar voldoen niet noodzakelijkerwijs aan de
Canadese installatievoorschriften, met name met betrekking tot leidingen boven en onder de grond. In Canada moet de installatie van dit apparaat voldoen aan de lokale voorschriften en/of de norm CSA-B149.2 (Propane Storage and Handling Code).

BEDIENING

Gebruik deze barbecue alleen buitenshuis in een goed geventileerde ruimte. Niet gebruiken in een garage, gebouw, open doorgang of een andere afgesloten ruimte.

Houd ventilatieopeningen voor de cilinderbehuizing vrij van vuil.

Uw Weber^® gasbarbecue mag niet worden gebruikt onder brandbare bovenconstructies.

Uw Weber^® gasbarbecue is niet bedoeld om te worden geïnstalleerd in of op recreatievoertuigen en/of boten.

Gebruik de barbecue niet binnen 60 cm van brandbare materialen aan de achterkant of zijkanten van de grill.

De gehele kookbox wordt heet tijdens gebruik. Laat de barbecue niet onbeheerd achter.

Houd elk elektrisch snoer en de brandstoftoevoerslang uit de buurt van elk verwarmd oppervlak.

Houd het kookgedeelte vrij van ontvlambare dampen en vloeistoffen zoals benzine, alcohol, enz., en brandbare materialen.

Bewaar nooit een extra (reserve) LP-cilinder onder of in de buurt van de Weber^® gasbarbecue.

De LP-cilinder die bij uw barbecue wordt gebruikt, moet zijn voorzien van een vermelde OPD (Overfilling Prevention Device) en een QCC1- of Type 1-cilinderaansluiting (CGA810). De cilinderaansluiting moet compatibel zijn met de barbecueaansluiting.

OPSLAG EN/OF GEEN GEBRUIK

• De gastoevoer moet bij de vloeibaar propaancilinder worden afgesloten wanneer de Weber^® gasbarbecue niet in gebruik is.
• Wanneer de Weber^® gasbarbecue binnenshuis wordt opgeslagen, moet de gastoevoer worden LOSGEKOPPELD en de LP-cilinder buitenshuis worden opgeslagen in een goed geventileerde ruimte.
• De LP-cilinder moet buitenshuis worden opgeslagen in een goed geventileerde ruimte buiten bereik van kinderen. Een losgekoppelde LP-cilinder mag niet worden opgeslagen in een gebouw, garage of een andere afgesloten ruimte.
• Wanneer de LP-cilinder niet is losgekoppeld van de Weber^® gasbarbecue, moeten het apparaat en de LP-tank buitenshuis worden bewaard in een goed geventileerde ruimte.
• De Weber^® gasbarbecue moet voor gebruik worden gecontroleerd op gaslekken en eventuele obstructies in de branderbuizen. (Zie paragraaf: "Onderhoud/Jaarlijks onderhoud").
• Controleer of het gebied onder het bedieningspaneel en de uitschuifbare onderste bak vrij zijn van vuil dat de doorstroming van verbrandings- of ventilatielucht kan belemmeren.

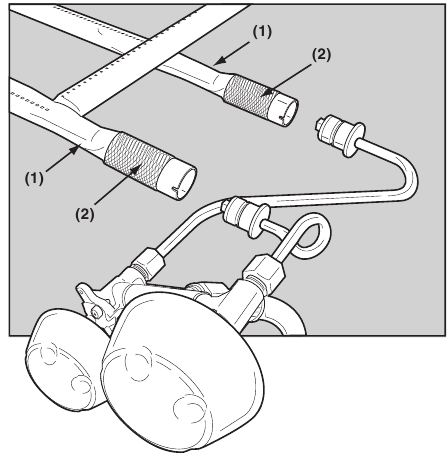

• De spinnen-/insectenschermen moeten ook worden gecontroleerd op eventuele obstructies. (Zie paragraaf: "Onderhoud/Jaarlijks onderhoud").

KOKEN

Verplaats de Weber^® gasbarbecue niet tijdens het gebruik of wanneer de barbecue heet is.
U kunt de branders naar wens afstellen. De bedieningsinstellingen: Hoog (H), Gemiddeld (M), Laag (L) of Uit (O) worden beschreven in de onderstaande tabel. Om bijvoorbeeld steaks dicht te schroeien, stelt u beide branders in op H (hoog). Om het koken te voltooien, stelt u de BUITENSTE brander in op M (gemiddeld). Ga voor meer tips en recepten voor het grillen naar onze website op www.weber.com^®.
Opmerking: De temperatuur in uw kookbox tijdens de eerste paar keer gebruik, wanneer de oppervlakken nog erg reflecterend zijn, kan hoger zijn dan die in uw kookboek worden weergegeven. Kookomstandigheden, zoals wind en weer, kunnen vereisen dat de branderbediening wordt aangepast om de juiste kooktemperaturen te verkrijgen.

	Binnenkant	Buitenkant
Laag direct Kipstukken, Worsten	Laag	Laag
Hoog direct Steak en artikelen die dichtgeschroeid moeten worden	Gemiddeld	Gemiddeld
Indirect Kleine kippen	Uit	Gemiddeld
Voorverwarmen	Hoog	Hoog

Voorverwarmen - Uw Weber^® gasbarbecue is een energiezuinig apparaat. Het werkt met een zuinige/lage snelheid. Voorverwarmen: sluit na het aansteken het deksel en draai beide branders op hoog (H). Voorverwarmen tot tussen 260° en 290°C (500° en 550°F) duurt 10 tot 15 minuten, afhankelijk van de omstandigheden, zoals luchttemperatuur en wind. Pas na het voorverwarmen de bedieningsknoppen aan op Gemiddeld of Laag, of op een temperatuur tussen 177 en 232º C (350 en 450º F).
Druppels en vet - Overtollige druppels en vet verzamelen zich in de opvangbak onder de kookbox. Er zijn wegwerpfolie-opvangbakken verkrijgbaar die in de opvangbak passen.

Controleer de lekbak voor elk gebruik op vetophoping. Verwijder overtollig vet om een ​​vetbrand in de opvangbak te voorkomen.

REINIGING

Zet uw Weber^® gasbarbecue UIT en wacht tot deze is afgekoeld voordat u deze schoonmaakt.
Neem contact op met de klantenservice in uw regio via de contactgegevens op onze website voor de beschikbaarheid van een vervangend kookrooster. Ga naar www.weber.com^®.
Buitenoppervlakken - Gebruik een warme oplossing van zeepwater om schoon te maken en spoel daarna af met water.

Gebruik geen ovenreiniger, schurende reinigingsmiddelen (keukenreinigingsmiddelen), reinigingsmiddelen die citrusproducten bevatten of schurende reinigingspads op de barbecue of karoppervlakken.
Uitschuifbare onderste bak - Verwijder overtollig vet, was daarna met warm zeepwater en spoel af.
Kookrooster - Reinig met een geschikte borstel met messing haren. Verwijder het rooster indien nodig van de grill en was het met warm zeepwater, spoel het daarna af met water.
Opvangbak - Er zijn wegwerpfoliebakken verkrijgbaar, of u kunt de opvangbak bekleden met aluminiumfolie. Om de opvangbak schoon te maken, wast u deze met warm zeepwater en spoelt u hem af.

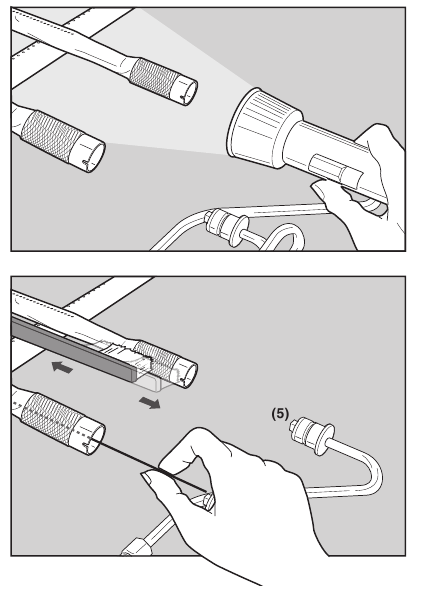

Binnenkant van de kookbox - Borstel eventueel vuil van de branderbuizen. MAAK DE BRANDERPOORTEN (OPENINGEN) NIET GROTER. Was de binnenkant van de kookbox met warm zeepwater en spoel af met water.
Binnenkant deksel - Veeg de binnenkant, terwijl het deksel warm is, af met keukenpapier om vetophoping te voorkomen. Afbladderende vetophoping lijkt op verfschilfers.
Omhoogklapbare werktafels - Wassen met een zachte doek en een sopje.
Gebruik geen reinigingsmiddelen die zuren, terpentine of xyleen bevatten. Spoel goed na het reinigen.
Omhoogklapbare werktafels mogen niet als snijplanken worden gebruikt.

GASINSTRUCTIES

BELANGRIJKE INFORMATIE OVER LP-CILINDERS
Het niet exact opvolgen van deze GEVAAR-aanwijzingen kan leiden tot brand met dodelijk of ernstig letsel tot gevolg.
Weber adviseert het gebruik van cilinders van de fabrikanten Manchester en Worthington, met een waterinhoud van 47,6 lb. Andere cilinders zijn mogelijk geschikt voor gebruik met het apparaat, mits ze compatibel zijn met de bevestigingsmiddelen van het apparaat (zie afbeeldingen).

Bewaar NOOIT een reserve-LP-cilinder onder of in de buurt van deze barbecue.
Vul de tank NOOIT voor meer dan 80%.
Als dit niet exact wordt opgevolgd, kan er brand ontstaan met dodelijk of ernstig letsel tot gevolg.
Uw Weber^® gasbarbecue is uitgerust met een cilindertoevoersysteem dat is ontworpen voor dampafname.

Gebruik deze barbecue alleen buitenshuis in een goed geventileerde ruimte. Niet gebruiken in een garage, gebouw, veranda of een andere afgesloten ruimte.
De juiste vulmethoden voor het vullen van uw cilinder zijn op basis van gewicht of volume, zoals beschreven in NFPA 58. Zorg ervoor dat uw vulstation uw LP-cilinder vult op basis van gewicht of volume. Vraag uw vulstation om de instructies voor ontluchten en vullen op de LP-cilinder te lezen voordat ze proberen te vullen.

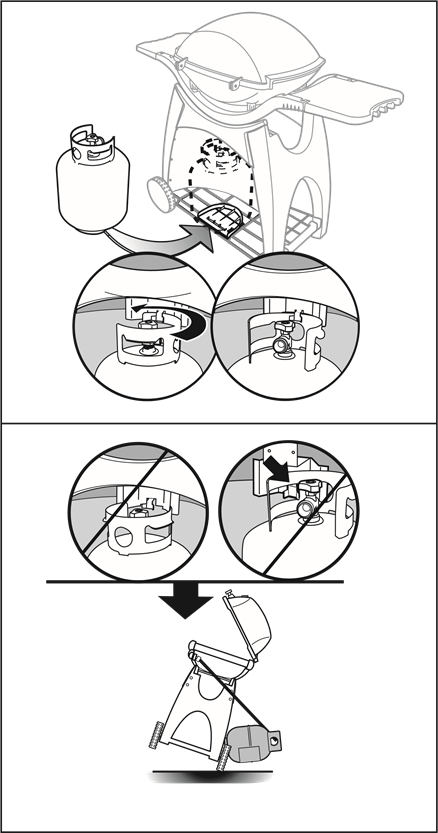

DE CILINDER MONTEREN
Zie afbeelding:

DE VLOEIBARE PROPAANCILINDER AANSLUITEN

Zorg ervoor dat de LP-cilinderklep gesloten is.
Sluit door de klep met de klok mee te draaien.

Gebruik geen open vuur om te controleren op gaslekken. Zorg ervoor dat er geen vonken of open vuur in de buurt zijn wanneer u controleert op lekkages. Vonken of vlammen leiden tot brand of explosie, wat ernstig lichamelijk letsel of de dood, en schade aan eigendommen kan veroorzaken.

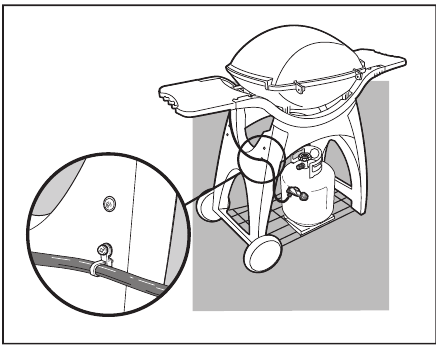

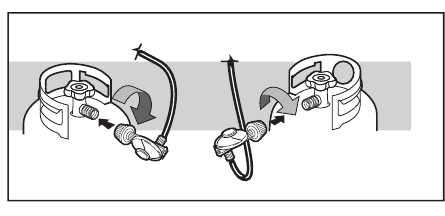

OM DE SLANG AAN TE SLUITEN OP DE CILINDER:

De slang moet met de slangklem aan de karpoot worden bevestigd. Als u dit niet doet, kan dit schade aan de slang veroorzaken, wat kan leiden tot brand of explosie, wat ernstig lichamelijk letsel of de dood en schade aan eigendommen kan veroorzaken.

1. Verwijder de plastic stofkap van de tankklep.

2. Schroef de slangkoppeling met de klok mee of naar rechts op de tankklep. Draai alleen met de hand vast.


Opmerking: dit is een nieuw type aansluiting. Deze wordt met de klok mee vastgedraaid en laat pas gas door als de aansluiting goed vastzit. De aansluiting hoeft alleen met de hand te worden vastgedraaid.

Gebruik geen sleutel om de aansluiting vast te draaien. Het gebruik van een sleutel kan de regulatorkoppeling beschadigen en een lek veroorzaken.

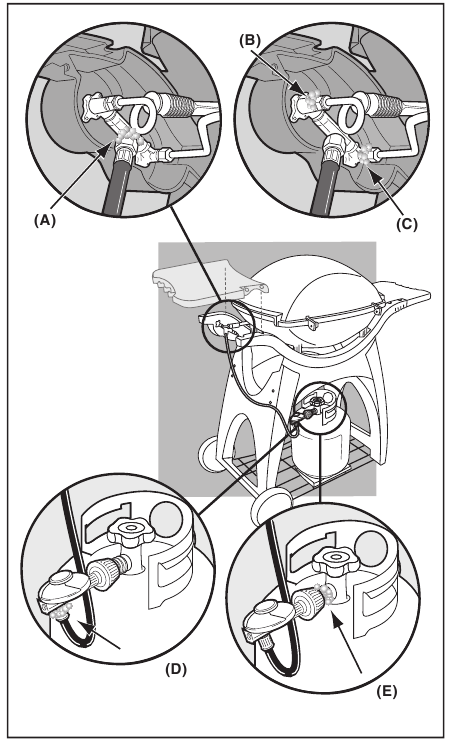

CONTROLEER OP GASLEKKEN
CONTROLEER OF DE BRANDERKLEPPEN UITGESCHAKELD ZIJN
Controleer dit door de bedieningsknop in te drukken en met de klok mee te draaien. Controleer of de knop in de "OFF"-stand staat. Ga verder met de volgende stap. Als de bedieningsknop wel draait, blijf dan met de klok mee draaien totdat deze stopt. Hij staat nu in de OFF-stand. Ga verder met de volgende stap.

U moet controleren op gaslekken telkens wanneer u een gasfitting loskoppelt en opnieuw aansluit.

Voer deze lekcontroles uit, zelfs als uw barbecue door de dealer of winkel is gemonteerd.

Steek de branders niet aan tijdens het controleren op lekkages.

Gebruik geen open vuur om te controleren op gaslekken. Zorg ervoor dat er geen vonken of open vuur in de buurt zijn wanneer u controleert op lekkages. Vonken of vlammen leiden tot brand of explosie, wat ernstig lichamelijk letsel of de dood, en schade aan eigendommen kan veroorzaken.

1. Meng zeep en water.
2. Open de cilinderklep door het handwiel van de cilinderklep tegen de klok in te draaien.
3. Controleer op lekkages door de fitting nat te maken met de zeep- en wateroplossing en te kijken of er bellen ontstaan. Als er bellen ontstaan, of als een bel groeit, is er een lek. Als er een lek is, draai dan de gastoevoer dicht en draai de fitting vast. Zet de gastoevoer weer aan en controleer opnieuw met de zeep- en wateroplossing.
   Als het lek niet stopt, neem dan contact op met de vertegenwoordiger van de klantenservice in uw regio via de contactgegevens op onze website. Log in op www.weber.com^®. Gebruik de barbecue niet.
4. Wanneer de lekcontrole is voltooid, zet u de gastoevoer UIT bij de bron en spoelt u de aansluitingen af met water.

   Steek de branders niet aan tijdens het controleren op lekkages.

CONTROLEER:

1. Slangverbinding van klep naar regelaar.
2. Gasleidingverbinding van klep naar buitenste brander.
3. Gasleidingverbinding van klep naar binnenste brander.

   Als er een lek is bij aansluiting (A, B of C), zet dan de gastoevoer UIT. GEBRUIK DE BARBECUE NIET. Neem contact op met de vertegenwoordiger van de klantenservice in uw regio via de contactgegevens op onze website. Log in op www.weber.com^®.

CONTROLEER:

4. Slangverbinding met regelaar.
5. Regelaarverbinding met propaancilinder.

   Als er een lek is bij aansluiting (E), verwijder dan de propaancilinder. Gebruik de barbecue niet. Gebruik een andere propaancilinder en controleer opnieuw op lekkages met een zeep- en wateroplossing. Als een lek aanhoudt na het opnieuw vastdraaien van de propaancilinder, zet dan de gastoevoer UIT. GEBRUIK DE BARBECUE NIET. Neem contact op met de vertegenwoordiger van de klantenservice in uw regio via de contactgegevens op onze website. Log in op www.weber.com^®.

DE VLOEIBARE PROPAANCILINDER BIJVULLEN
We raden aan om de LP-cilinder bij te vullen voordat deze helemaal leeg is.

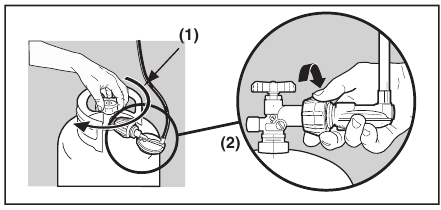

HET VERWIJDEREN VAN DE LP-CILINDER

1. Sluit de cilinderklep (draai met de klok mee).
2. Schroef de regelaar los door hem met de hand tegen de klok in te draaien.
3. Verwijder de LP-cilinder uit de tankbeugel door de cilinder te draaien.
4. Til de cilinder eraf.

Om bij te vullen, brengt u de LP-cilinder naar een "Gaspropaan"-dealer.

We raden aan om uw LP-cilinder te laten vullen bij een erkende LP-gashandelaar, door een gekwalificeerde medewerker, die de cilinder op gewicht vult. ONJUIST VULLEN IS GEVAARLIJK.

Plaats de stofkap op de cilinderklepuitlaat wanneer de cilinder niet in gebruik is. Installeer alleen het type stofkap op de cilinderklepuitlaat dat bij de cilinderklep is geleverd. Andere soorten doppen of pluggen kunnen leiden tot propaanlekkage.

VEILIGE HANTERINGSTIPS VOOR VLOEIBARE PROPAANGASCILINDERS

• Vloeibaar propaan (LP)-gas is een aardolieproduct, net als benzine en aardgas. LP-gas is een gas bij normale temperaturen en druk. Onder gematigde druk, in een cilinder, is LP-gas een vloeistof. Wanneer de druk wordt losgelaten, verdampt de vloeistof gemakkelijk en wordt gas.
• LP-gas heeft een geur die lijkt op aardgas. U moet zich bewust zijn van deze geur.
• LP-gas is zwaarder dan lucht. Lekkend LP-gas kan zich ophopen in lage gebieden en verspreiding voorkomen.
• Om te vullen, brengt u de LP-cilinder naar een gaspropaan-dealer, of zoekt u "gaspropaan" op in het telefoonboek voor andere bronnen van LP-gas.

  We raden aan om uw LP-cilinder te laten vullen bij een erkende LP-gashandelaar, door een gekwalificeerde medewerker, die de tank op gewicht vult. ONJUIST VULLEN IS GEVAARLIJK.
• Lucht moet uit een nieuwe LP-cilinder worden verwijderd voordat deze voor het eerst wordt gevuld. Uw LP-dealer is hiermee uitgerust.
• De LP-cilinder moet rechtop worden geïnstalleerd, vervoerd en opgeslagen. LP-cilinders mogen niet vallen of ruw worden behandeld.
• Bewaar of vervoer de LP-cilinder nooit op plaatsen waar de temperatuur 125 °F kan bereiken (te heet om met de hand vast te houden - laat de LP-cilinder bijvoorbeeld niet op een warme dag in een auto liggen).
  Opmerking: een vulling gaat ongeveer 18-20 uur mee bij normaal gebruik. U hoeft hem niet leeg te laten lopen voordat u hem bijvult.
• Behandel "lege" LP-cilinders met dezelfde zorg als wanneer ze vol zijn. Zelfs als de LP-tank leeg is van vloeistof, kan er nog steeds gasdruk in de cilinder zijn.Sluit altijd de cilinderklep voordat u de verbinding verbreekt.

  Plaats de stofkap op de cilinderklepuitlaat wanneer de cilinder niet in gebruik is. Installeer alleen het type stofkap op de cilinderklepuitlaat dat bij de cilinderklep is geleverd. Andere soorten doppen of pluggen kunnen leiden tot propaanlekkage.
• Gebruik geen beschadigde LP-cilinder. Ingedeukte of roestige LP-cilinders of LP-cilinders met een beschadigde klep kunnen gevaarlijk zijn en moeten onmiddellijk worden vervangen door een nieuwe.

VLOEIBARE PROPAAN(LP)-CILINDER(S)

• De verbinding waar de slang op de LP-cilinder wordt aangesloten, moet elke keer dat de LP-cilinder opnieuw wordt aangesloten, op lekkage worden getest. Test bijvoorbeeld elke keer dat de LP-cilinder wordt bijgevuld.
• Zorg ervoor dat de regelaar is gemonteerd met het kleine ventilatiegat naar beneden gericht, zodat er geen water in kan komen. Dit ventilatiegat moet vrij zijn van vuil, vet, insecten enz.
• De gasaansluitingen die bij uw Weber^® gasbarbecue zijn geleverd, zijn ontworpen en getest om te voldoen aan 100% CSA- en ANSI-vereisten.

  Vervangende LP-tanks moeten overeenkomen met de regelaarverbinding die bij deze barbecue is geleverd.

VEREISTEN VOOR VLOEIBARE PROPAANCILINDERS

• Controleer of de cilinders een D.O.T.-certificering(1) hebben en of de testdatum (2) niet ouder is dan vijf jaar. Uw LP-gasleverancier kan dit voor u doen.
• Alle LP-tanktoevoersystemen moeten een kraag bevatten om de cilinderklep te beschermen.
• De LP-cilinder moet ongeveer 20 lb. groot zijn (ongeveer 18¼ inch hoog, 12¼ inch in diameter).
• De cilinder moet worden geconstrueerd en gemarkeerd in overeenstemming met de specificaties voor LP - Gascilinders van het U.S. Department of Transportation (D.O.T.) of de National Standard of Canada, CAN/CSA-B339, Cilinders, bollen en buizen of Transport of Dangerous Goods; en Commissie, indien van toepassing.

IN CANADA
VEREISTEN VOOR VLOEIBARE PROPAANCILINDERS
Opmerking: uw verkoper kan u helpen een vervangende tank te vinden die bij uw barbecue past.

• De LP-cilinder moet worden geconstrueerd en gemarkeerd in overeenstemming met de specificaties voor LP-gascilinders, T.C.

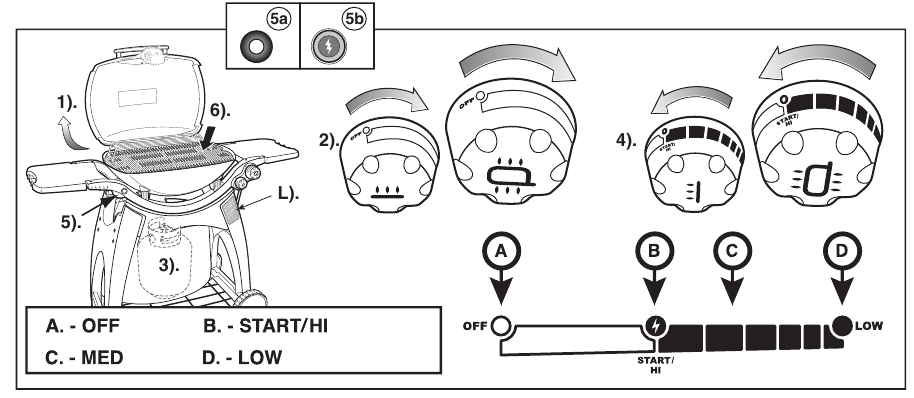

BEDIENINGSAANWIJZINGEN

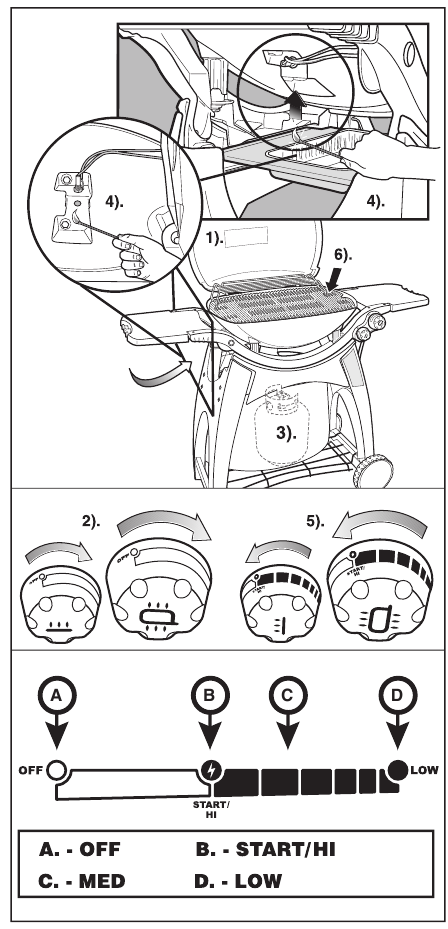

VERLICHTING
Beknopte aanwijzingen voor de verlichting vindt u op de poten van de wagen onder de bedieningsknoppen (L).

Als u het deksel niet opent bij het ontsteken van de branders van de barbecue, of als u geen 5 minuten wacht om het gas te laten verdwijnen als de barbecue niet ontsteekt, kan dit leiden tot een explosieve vlam die ernstig lichamelijk letsel of de dood kan veroorzaken.

Controleer de slang vóór elk gebruik van de barbecue op beschadigingen, scheuren, slijtage of sneden. Als de slang op enigerlei wijze beschadigd blijkt te zijn, gebruik de barbecue dan niet. Vervang deze alleen door een Weber^® geautoriseerde vervangingsslang. Neem contact op met de klantenservice in uw regio via de contactgegevens op onze website. Ga naar www.weber.com^®.

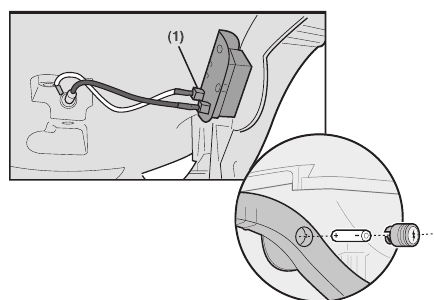

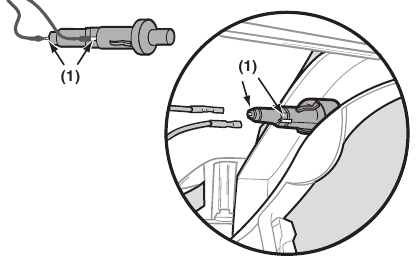

ONTSTEKINGSSYSTEEM - Q300
Opmerking - Het ontstekingssysteem ontsteekt de branders met een vonk van de ontstekerelektrode in de ontstekingskamer. U genereert de energie voor de vonk door op de ontstekingsknop te drukken totdat deze klikt.

1. Open het deksel.
2. Zorg ervoor dat alle branderbedieningsknoppen op OFF (UIT) staan. (Duw de bedieningsknop in en draai hem met de klok mee om er zeker van te zijn dat hij in de OFF (UIT)-stand staat.)

   De branderbedieningsknoppen moeten in de OFF (UIT)-stand staan voordat u de klep van de vloeibaar propaancilinder opent. Als ze niet in de OFF (UIT)-stand staan, wordt de functie "overmatige gasstroomregeling" geactiveerd wanneer u de LP-cilinderklep opent, waardoor de gasstroom uit de LP-cilinder wordt beperkt. Als dit gebeurt, zet u de LP-cilinderklep en de branderbedieningsknoppen op OFF (UIT). Begin opnieuw.

   Wanneer de functie "overmatige gasstroomregeling" is geactiveerd, stroomt er nog steeds een kleine hoeveelheid gas naar de branders. Nadat u de cilinderafsluiter hebt uitgezet, wacht u minstens 5 minuten totdat het gas is verdwenen voordat u probeert de barbecue aan te steken. Als u dit niet doet, kan dit leiden tot een explosieve vlam, die ernstig lichamelijk letsel of de dood kan veroorzaken.
3. Zet het gas aan door de cilinderklep langzaam tegen de klok in te draaien. Wacht 60 seconden.

   Leun niet over de open barbecue wanneer u de barbecue aansteekt.
4. Selecteer de buitenste brander, duw de bedieningsknop in en draai hem naar START/HI (START/HOOG).
5. 1. Q300- Druk op de ontstekingsknop zodat deze klikt. Herhaal dit indien nodig.
   2. Q320- Druk meerdere keren op de elektronische ontstekingsknop. U hoort hem vonken.

6. Controleer of de brander brandt door door het kookrooster te kijken. U zou een vlam moeten zien.

   Als de brander niet ontsteekt, draai dan de branderbedieningsknop op OFF (UIT) en wacht 5 minuten totdat het gas is verdwenen

7. Nadat de buitenste brander is aangestoken, kunt u de binnenste brander aanzetten. De binnenste brander wordt ontstoken door de buitenste brander.

OM TE DOVEN
Duw elke branderbedieningsknop naar binnen en draai hem met de klok mee naar de OFF (UIT)-stand. Draai de gastoevoer UIT bij de bron.

HANDMATIG AANSTEKEN

Als u het deksel niet opent bij het ontsteken van de branders van de barbecue, of als u geen 5 minuten wacht om het gas te laten verdwijnen als de barbecue niet ontsteekt, kan dit leiden tot een explosieve vlam die ernstig lichamelijk letsel of de dood kan veroorzaken.

1. Open het deksel.
2. Zorg ervoor dat alle branderbedieningsknoppen op OFF (UIT) staan. (Duw elke knop in en draai hem met de klok mee om er zeker van te zijn dat ze in de OFF (UIT)-stand staan.)

   De branderbedieningsknoppen moeten in de OFF (UIT)-stand staan voordat u de klep van de vloeibaar propaancilinder opent. Als ze niet in de OFF (UIT)-stand staan, wordt de functie "overmatige gasstroomregeling" geactiveerd wanneer u de LP-cilinderklep opent, waardoor de gasstroom uit de LP-cilinder wordt beperkt. Als dit gebeurt, zet u de LP-tankklep en de branderbedieningsknoppen op OFF (UIT). Begin opnieuw.

   Wanneer de functie "overmatige gasstroomregeling" is geactiveerd, stroomt er nog steeds een kleine hoeveelheid gas naar de branders. Nadat u de cilinder en de branderbedieningsknoppen hebt uitgezet, wacht u minstens 5 minuten totdat het gas is verdwenen voordat u probeert de barbecue aan te steken. Als u dit niet doet, kan dit leiden tot een explosieve vlam, die ernstig lichamelijk letsel of de dood kan veroorzaken.
3. Zet de cilinder aan door de cilinderklep tegen de klok in te draaien.
4. Steek een lucifer aan en steek de vlam in het lucifergat onder de ontsteker.

   Leun niet over de open barbecue wanneer u de barbecue aansteekt.
5. Selecteer de buitenste brander, duw de bedieningsknop in en draai hem naar START/HI (START/HOOG).
6. Controleer of de brander brandt door door het kookrooster te kijken. U zou een vlam moeten zien.

   Als de brander niet ontsteekt, draai dan de branderbedieningsknop op OFF (UIT) en wacht 5 minuten totdat het gas is verdwenen voordat u het opnieuw probeert.
7. Nadat de buitenste brander is aangestoken, kunt u de binnenste brander aanzetten. De binnenste brander wordt ontstoken door de buitenste brander.

OM TE DOVEN
Duw elke branderbedieningsknop naar beneden en draai hem met de klok mee naar de OFF (UIT)-stand. Draai de gastoevoer UIT bij de bron.

PROBLEEMOPLOSSING

PROBLEEMOPLOSSING Q320 HENDELVERLICHTING

Om de batterijen te vervangen, verwijdert u de lichtpod door de schroef (a) te verwijderen. Duw op het lipje (b) en trek het uit elkaar.

ONDERHOUD

WEBER^® SPIDER-/INSECTENSCHERMEN
Uw Weber^®-gasbarbecue en elk ander buitengastoestel vormen een aantrekkelijke plek voor spinnen en andere insecten. Ze kunnen nesten bouwen in de venturi-sectie (1) van de branderbuizen. Dit blokkeert de normale gasstroom en kan ervoor zorgen dat het gas terugstroomt uit de verbrandingsluchtopening. Dit kan leiden tot brand in en rond de verbrandingsluchtopeningen, onder het bedieningspaneel, waardoor uw barbecue ernstig beschadigd kan raken.
De verbrandingsluchtopening van de branderbuis is voorzien van een roestvrijstalen scherm (2) om te voorkomen dat spinnen en andere insecten via de verbrandingsluchtopeningen in de branderbuizen komen.
We raden u aan de spinnen-/insectenschermen minstens één keer per jaar te controleren. (Zie hoofdstuk "Jaarlijks onderhoud".) Inspecteer en reinig ook de spinnen-/insectenschermen als een van de volgende symptomen zich voordoet:

1. Gaslucht in combinatie met gele en trage brandervlammen.
2. De barbecue bereikt de temperatuur niet.
3. De barbecue warmt ongelijkmatig op.
4. Eén of meer branders ontsteken niet.

   Als de hierboven genoemde symptomen niet worden verholpen, kan dit leiden tot brand, wat ernstig lichamelijk letsel of de dood tot gevolg kan hebben en schade aan eigendommen kan veroorzaken.

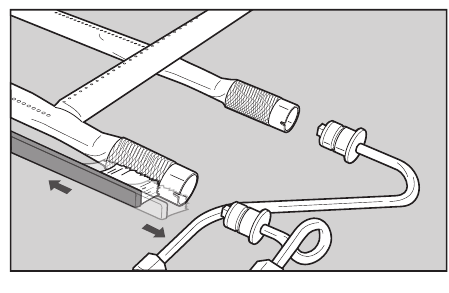

JAARLIJKS ONDERHOUD
INSPECTIE EN REINIGING VAN DE SPIDER-/INSECTENSCHERMEN
Om de spinnen-/insectenschermen te inspecteren, kijkt u onder de rechter opklapbare tafel achter de bedieningsknoppen. Als er stof of vuil op de schermen zit, verwijdert u de branders om de schermen te reinigen (zie hoofdstuk "Hoofdbranders vervangen").
Borstel de spinnen-/insectenschermen lichtjes met een zachte borstel (bijv. een oude tandenborstel).

Reinig de spinnen-/insectenschermen niet met harde of scherpe voorwerpen. Verwijder de spinnen-/insectenschermen niet en vergroot de openingen in het scherm niet.
Tik lichtjes op de brander om vuil en stof uit de branderbuis te verwijderen. Zodra de spinnen-/insectenschermen en branders schoon zijn, plaatst u de branders terug.
Als het spinnen-/insectenscherm beschadigd raakt of niet kan worden schoongemaakt, neem dan contact op met de klantenservice in uw regio via de contactgegevens op onze website. Log in op www.weber.com^®.

VLAMBEELD VAN DE HOOFDBRANDERS
De branders van de Weber^®-gasbarbecue zijn in de fabriek ingesteld voor de juiste lucht- en gasmengeling. Het juiste vlambeeld wordt getoond.

1. Branderbuis
2. Uiteinden flikkeren af en toe geel
3. Lichtblauw
4. Donkerblauw
   Als de vlammen niet uniform lijken te zijn over de hele branderbuis, volgt u de reinigingsprocedures voor de brander.

REINIGINGSPROCEDURE HOOFDBRANDERS
Schakel de gastoevoer uit. Verwijder eerst de branders (zie hoofdstuk - Hoofdbranders vervangen).
Kijk met een zaklamp in elke brander.
Reinig de binnenkant van de branders met een draad (een rechtgebogen kledinghanger is geschikt). Controleer en reinig de luchtschuifopening aan de uiteinden van de branders. Controleer en reinig de ventielopeningen aan de voet van de branderopening (5). Gebruik een stalen borstel om de buitenkant van de branders te reinigen. Dit is om ervoor te zorgen dat alle branderpoorten volledig open zijn.

Vergroot de branderpoorten niet tijdens het reinigen.

Q300
WERKING ONTSTEKINGSSYSTEEM
Als het ontstekingssysteem de branders niet kan ontsteken, controleer dan de ontsteker.

• Controleer of beide ontstekingsdraden goed zijn bevestigd aan de ontstekerelektroden (1).
• Controleer of de ontstekingsknop naar binnen wordt gedrukt en terugkeert naar de buitenste stand.

Als het ontstekingssysteem nog steeds niet werkt, neem dan contact op met de klantenservice in uw regio via de contactgegevens op onze website. Log in op www.weber.com ® .

Q320
WERKING ONTSTEKINGSSYSTEEM
Als het elektronische ontstekingssysteem de buitenste brander niet kan ontsteken, steek de buitenste brander dan aan met een lucifer. Als de buitenste brander met een lucifer ontsteekt, controleer dan het elektronische ontstekingssysteem.

• Controleer of beide ontstekingsdraden goed zijn bevestigd aan de ontstekerelektroden (1) op de ontstekingsmodule.
• Controleer of de elektronische ontstekingsknop werkt door te luisteren en te kijken of er vonken zijn bij de buitenste brander.

VERVANG DE BATTERIJ INDIEN NODIG
Alleen AAA-alkalinebatterij. Zie afbeelding:
Als het elektronische ontstekingssysteem nog steeds niet werkt, neem dan contact op met de klantenservice in uw regio via de contactgegevens op onze website. Log in op www.weber.com ® .

HOOFDBRANDERS VERVANGEN

1. Uw Weber^®-gasbarbecue moet uitgeschakeld en afgekoeld zijn.
2. Draai de gastoevoer dicht bij de bron.
3. Open het deksel en verwijder de kookroosters.

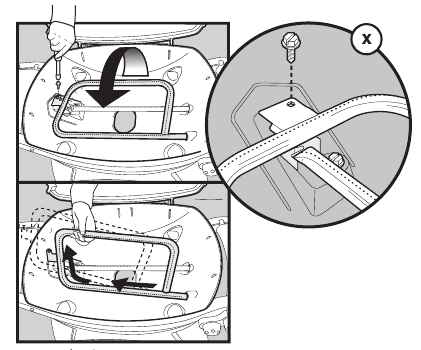

4. Verwijder de 1/4 x 20 inch schroef waarmee de branderbuis aan de kookbox is bevestigd (x).

5. Draai de buitenste brander 90º. Schuif en til de brander weg van de branderopening en verwijder deze uit de kookbox.

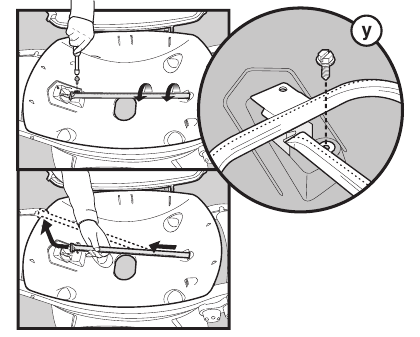

6. Herhaal deze procedure voor de binnenste brander (y).

   Wees voorzichtig bij het verwijderen of terugplaatsen van branderbuizen. Forceer of buig de gasleidingen die de branderbuizen met de regelklep verbinden niet.

7. Om de branders terug te plaatsen, keert u 4) tot en met 7) om.

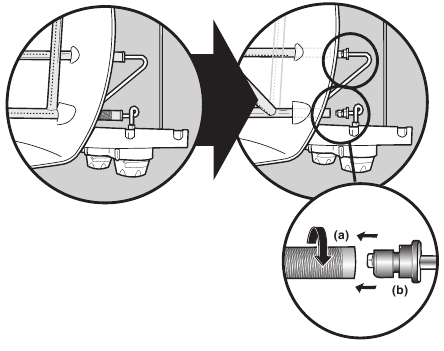

   De branderopeningen (a) moeten correct over de branderopeningen (b) worden geplaatst.
   Controleer of de montage correct is voordat u de branderbuizen vastzet.

   Na het terugplaatsen van de branders moeten de gasaansluitingen worden gecontroleerd op lekkage met een zeep- en wateroplossing voordat de barbecue wordt gebruikt. (Zie stap: "Controleren op gaslekken".)



Veiligheid

Registreer uw grill online op www.weber.com
U MOET DEZE GEBRUIKSAANWIJZING LEZEN VOORDAT U UW GASGRILL GEBRUIKT

Als u gas ruikt:

1. Sluit de gastoevoer naar het apparaat af.
2. Doof alle open vlammen.
3. Open het deksel.
4. Als de geur aanhoudt, blijf dan uit de buurt van het apparaat en bel onmiddellijk uw gasleverancier of de brandweer.

Gaslekken kunnen brand of een explosie veroorzaken met ernstig lichamelijk letsel of de dood, of schade aan eigendommen tot gevolg.

1. Bewaar of gebruik geen benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
2. Een niet aangesloten LP-cilinder mag niet worden opgeslagen in de buurt van dit of enig ander apparaat.

Volg alle lekcontroleprocedures in deze handleiding zorgvuldig op voordat u de barbecue gebruikt. Doe dit zelfs als de barbecue door de dealer is gemonteerd.
OPMERKING VOOR DE INSTALLATEUR: Deze instructies moeten bij de eigenaar worden achtergelaten en de eigenaar moet ze bewaren voor toekomstig gebruik.
DIT GASTOESTEL IS UITSLUITEND ONTWORPEN VOOR BUITENGEBRUIK.

Probeer dit apparaat niet aan te steken zonder de sectie "Aansteken" in deze handleiding te lezen.

GEVAREN EN WAARSCHUWINGEN

Het niet opvolgen van de gevaren, waarschuwingen en voorzorgsmaatregelen in deze gebruikershandleiding kan leiden tot ernstig lichamelijk letsel of de dood, of tot brand of een explosie die schade aan eigendommen veroorzaakt.

Bewaar geen reserve- of losgekoppelde vloeibaar propaancilinder onder of in de buurt van deze barbecue.
Onjuiste montage kan gevaarlijk zijn. Volg de montage-instructies zorgvuldig.
Na een periode van opslag en/of niet-gebruik, moet de Weber ® gasbarbecue worden gecontroleerd op gaslekken en branderblokkades vóór gebruik. Zie de instructies in deze handleiding voor de juiste procedures.
Gebruik de Weber ® gasbarbecue niet als er een gaslek aanwezig is.
Gebruik geen vlam om te controleren op gaslekken.
Brandbare materialen mogen nooit binnen 61 cm van de achterkant of zijkanten van uw Weber ® gasbarbecue staan.
Plaats geen barbecuehoes of iets brandbaars op of in de opslagruimte onder de barbecue.
Uw Weber ® gasbarbecue mag nooit door kinderen worden gebruikt. Toegankelijke delen van de barbecue kunnen erg heet zijn. Houd jonge kinderen uit de buurt als deze in gebruik is.
U dient redelijke voorzichtigheid te betrachten bij het bedienen van uw Weber ® gasbarbecue. Deze zal heet zijn tijdens het koken of schoonmaken en mag nooit onbeheerd worden achtergelaten of verplaatst worden tijdens het gebruik.
Mochten de branders tijdens het gebruik uitgaan, sluit dan alle gaskranen af. Open het deksel en wacht vijf minuten voordat u probeert om opnieuw aan te steken, met behulp van de aansteekinstructies.
Gebruik geen houtskool of lavasteen in uw Weber ® gasbarbecue.
Leun nooit over de open grill en plaats geen handen of vingers op de voorkant van de kookbox.
Mocht er een vetbrand ontstaan, sluit dan alle branders af en laat het deksel gesloten tot het vuur is gedoofd.
Vergroot de klepopeningen of branderpoorten niet bij het reinigen van de kleppen of branders.
De Weber ® gasbarbecue moet regelmatig grondig worden gereinigd.
Vloeibaar propaangas is geen aardgas. De omzetting of poging tot gebruik van aardgas in een vloeibaar propaaneenheid of vloeibaar propaangas in een aardgaseenheid is gevaarlijk en maakt uw garantie ongeldig.
Probeer geen gasfitting los te koppelen terwijl uw barbecue in werking is.
Gebruik hittebestendige barbecuehandschoenen of wanten bij het bedienen van de barbecue.
Houd elk elektrisch snoer en de brandstoftoevoerslang uit de buurt van verwarmde oppervlakken.
Verbrandingsbijproducten die worden geproduceerd bij het gebruik van dit product bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.
Gebruik deze barbecue niet tenzij alle onderdelen op hun plaats zitten. Het apparaat moet correct worden gemonteerd volgens de montage-instructies.
Bouw dit model grill niet in een ingebouwde of inschuifbare constructie. Het negeren van deze waarschuwing kan een brand of een explosie veroorzaken die schade aan eigendommen kan veroorzaken en ernstig lichamelijk letsel of de dood kan veroorzaken.
Waarschuwing Proposition 65: Het hanteren van het messing materiaal op dit product stelt u bloot aan lood, een chemische stof waarvan de staat Californië weet dat deze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaakt.
(Was uw handen na het hanteren van dit product.)

ALLEEN VLOEIBAAR PROPAANGAS EENHEDEN:
Gebruik de drukregelaar en slangas die bij uw Weber ® gasbarbecue worden geleverd.
Probeer de gasregelaar en de slangas of een gasfitting niet los te koppelen terwijl uw barbecue in werking is.
Een ingedeukte of roestige vloeibaar propaancilinder kan gevaarlijk zijn en moet worden gecontroleerd door uw vloeibaar propaanleverancier. Gebruik geen vloeibaar propaancilinder met een beschadigde klep.
Hoewel uw vloeibaar propaancilinder leeg lijkt te zijn, kan er nog steeds gas aanwezig zijn en moet de cilinder dienovereenkomstig worden vervoerd en opgeslagen.
Als u het sissen van ontsnappend gas uit de vloeibaar propaancilinder ziet, ruikt of hoort:

1. Ga weg van de vloeibaar propaancilinder.
2. Probeer het probleem niet zelf op te lossen.
3. Bel de brandweer.

Referenties

• BBQ Grills | Weber Charcoal & Gas Grills

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Weber Q 300, Q 320, 426001 Handleiding

Beschikbare talen
