Weber SPIRIT E210 / E310 / SP30 Handleiding

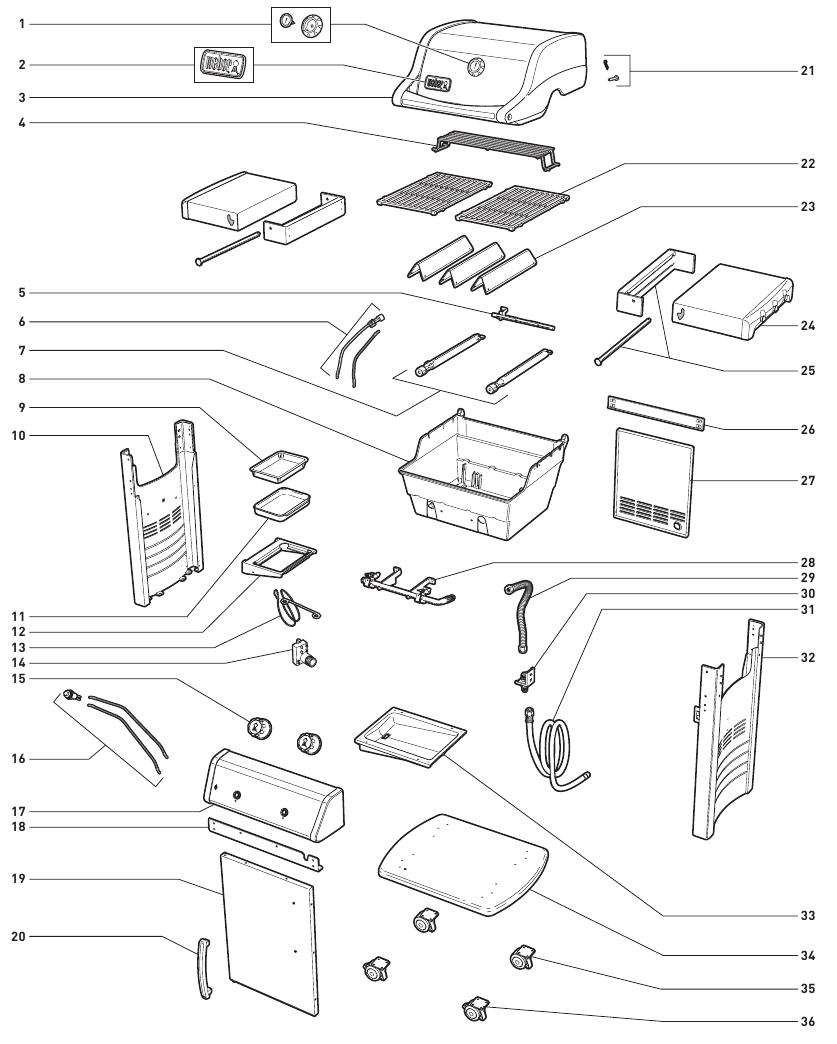

SPIRIT^® E210 NG UITGEKLAPTE WEERGAVE

Spirit_E210_NG_US_042512

SPIRIT ® E210 NG LIJST VAN UITGEKLAPTE WEERGAVE

1. Thermometer en ring
2. Logoplaat
3. Mantelmontage
4. Warmhoudrek
5. Crossover ® branderbuis
6. Ontstekingselektrode
7. Branderbuis
8. Kookbox
9. Wegwerpdruppelpan
10. Linkerframepaneel
11. Opvangbak
12. Opvangbakhouder
13. Luciferhouder
14. Ontstekingsmodule
15. Bedieningsknop
16. Ontstekingsknop
17. Bedieningspaneel
18. Voorste dwarsbalk
19. Deur
20. Deurklink
21. Mantelhardware
22. Kookrooster
23. Flavorizer ® Bar
24. Inklapbare bijzettafel
25. Inklapbare montage
26. Achterste dwarsbalk
27. Achterpaneel
28. Verdeler
29. Verdelerslang
30. Schot
31. NG-slang
32. Rechterframepaneel
33. Uitschuifbare vetopvanglade
34. Bodem paneel
35. Zwenkwiel
36. Zwenkwiel met vergrendeling

SPIRIT^® E210 NG UITGEKLAPTE WEERGAVE

Spirit_E310_NG_US_042512

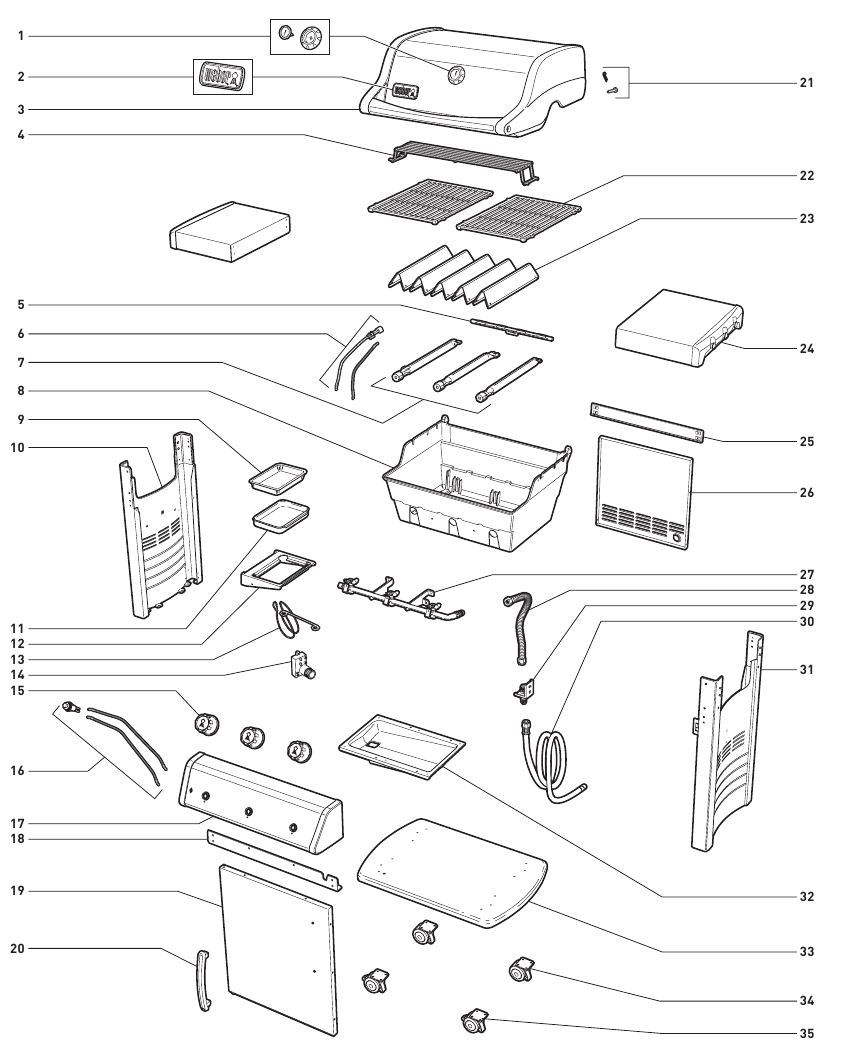

SPIRIT ® E310 NG LIJST VAN UITGEKLAPTE WEERGAVE

1. Thermometer en ring
2. Logoplaat
3. Mantelmontage
4. Warmhoudrek
5. Crossover ® branderbuis
6. Ontstekingselektrode
7. Branderbuis
8. Kookbox
9. Wegwerpdruppelpan
10. Linkerframepaneel
11. Opvangbak
12. Opvangbakhouder
13. Luciferhouder
14. Ontstekingsmodule
15. Bedieningsknop
16. Ontstekingsknop
17. Bedieningspaneel
18. Voorste dwarsbalk
19. Deur
20. Deurklink
21. Mantelhardware
22. Kookrooster
23. Flavorizer ® Bar
24. Bijzettafel
25. Achterste dwarsbalk
26. Achterpaneel
27. Verdeler
28. Verdelerslang
29. Schot
30. NG-slang
31. Rechterframepaneel
32. Uitschuifbare vetopvanglade
33. Bodem paneel
34. Zwenkwiel
35. Zwenkwiel met vergrendeling

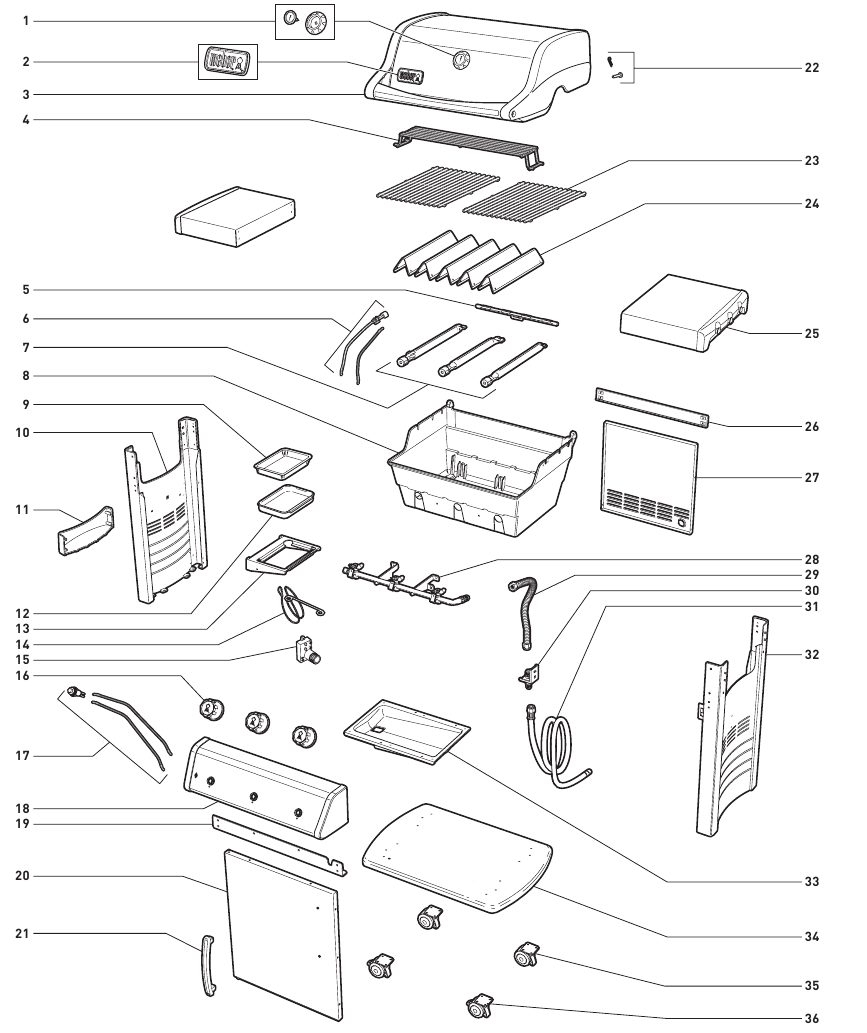

SPIRIT ® SP310 NG UITGEKLAPTE WEERGAVE

Spirit_SP310_NG_US_042512

SPIRIT ® SP310 NG LIJST VAN UITGEKLAPTE WEERGAVE

1. Thermometer en ring
2. Logoplaat
3. Mantelmontage
4. Warmhoudrek
5. Crossover ® branderbuis
6. Ontstekingselektrode
7. Branderbuis
8. Kookbox
9. Wegwerpdruppelpan
10. Linkerframepaneel
11. Kruidenmand
12. Opvangbak
13. Opvangbakhouder
14. Luciferhouder
15. Ontstekingsmodule
16. Bedieningsknop
17. Ontstekingsknop
18. Bedieningspaneel
19. Voorste dwarsbalk
20. Deur
21. Deurklink
22. Mantelhardware
23. Kookrooster
24. Flavorizer ® Bar
25. Bijzettafel
26. Achterste dwarsbalk
27. Achterpaneel
28. Verdeler
29. Verdelerslang
30. Schot
31. NG-slang
32. Rechterframepaneel
33. Uitschuifbare vetopvanglade
34. Bodem paneel
35. Zwenkwiel
36. Zwenkwiel met vergrendeling

BELANGRIJKE INFORMATIE OVER AARDGAS

WAT IS AARDGAS?
Aardgas (NG) wordt vaak methaan genoemd. Aardgas wordt geleverd door uw plaatselijke nutsbedrijf en zou direct beschikbaar moeten zijn als uw huis al wordt verwarmd met gas.

AARDGAS — DE BASISPRINCIPES
Er zijn verschillende richtlijnen en veiligheidsfactoren waarmee u rekening moet houden bij het gebruik van aardgas (NG). Volg deze instructies zorgvuldig voordat u uw Weber^® gasbarbecue gebruikt.

• Uw aardgasbarbecue is in de fabriek gebouwd om uitsluitend op aardgas te werken. Probeer uw barbecue nooit te gebruiken op andere gassen dan het type dat is gespecificeerd op de typeplaatjes van de barbecue.
• Deze Weber^® gasbarbecue is uitsluitend ontworpen voor aardgas. Gebruik geen gasflessen met vloeibaar propaan (LP). De ventielen, openingen en slang zijn uitsluitend voor aardgas.
• Voordat u een NG-barbecue gebruikt, moet u ervoor zorgen dat de toevoerleiding van uw huis naar uw barbecue correct is geïnstalleerd.
• Niet voor gebruik door kinderen.

PIJPLEIDINGSPECIFICATIES
Neem contact op met uw gemeente voor bouwvoorschriften met betrekking tot buiten geïnstalleerde gasbarbecues. Bij afwezigheid van lokale voorschriften moet de installatie voldoen aan de meest recente editie van de National Fuel Gas Code: ANSI Z223.1/NFPA 54, of CAN/CGA-B149.1, Natural Gas and Propane Installation Code. WIJ RADEN AAN DAT DEZE INSTALLATIE WORDT UITGEVOERD DOOR EEN PROFESSIONAL.
Hieronder volgen enkele algemene vereisten uit de code(s).

• Deze barbecue is ontworpen om te werken met een waterkolomdruk van 7" (0,2526 psi).
• Een handbediende afsluitklep moet buiten worden geïnstalleerd, direct voor de snelle ontkoppeling.
• Een extra handbediende afsluitklep moet binnenshuis in de brandstoftoevoerleiding worden geïnstalleerd, op een toegankelijke plaats in de buurt van de toevoerleiding.
• De snelle ontkoppeling wordt aangesloten op een 3/8" NPT-schroefdraad van de gasbron. De snelkoppelingsaansluiting is een handbediend apparaat dat automatisch de gastoevoer van de bron afsluit wanneer de barbecue is losgekoppeld.
• De snelkoppelingsaansluiting kan horizontaal of naar beneden gericht worden geïnstalleerd, maar nooit naar boven gericht. Als u deze installeert met het open uiteinde naar boven gericht, kan er water en vuil in de snelkoppelingsaansluiting terechtkomen.
• De stofkappen (plastic pluggen die bij uw barbecue worden geleverd) helpen de open uiteinden van de snelkoppelingsaansluiting schoon te houden wanneer deze zijn losgekoppeld.
• Gebruik bij het maken van verbindingen uitsluitend pijpleidingcompound die bestand is tegen de werking van aardgas.
• De buitenconnector moet stevig worden bevestigd aan een stevige, permanente constructie.

  Leid de slang van tien voet niet onder een terras door. De slang moet zichtbaar zijn.
• Raadpleeg de meest recente editie van de National Fuel Gas Code: ANSI Z 223.1/NFPA 54, of CAN/CGA-B149.1, Natural Gas and Propane Installation Code voor de juiste afmetingen en lengte van de gasleiding.
• Gasleidingen kunnen bestaan uit koperen buizen, type K of L; plastic polyethyleen buizen met een minimale wanddikte van 0,062"; of standaard gewicht (schema 40) stalen of smeedijzeren buizen.
• Koperen buizen moeten vertind zijn als het gas meer dan 0,3 gram waterstofsulfide per 100 kubieke voet gas bevat.
• Plastic buizen zijn alleen geschikt voor gebruik buitenshuis, onder de grond.
• Gasleidingen die in contact komen met de aarde of enig ander materiaal dat de leiding kan aantasten, moeten op een goedgekeurde manier worden beschermd tegen corrosie.
• Ondergrondse leidingen moeten een minimale bedekking van 18" hebben.

OPSLAG EN/OF NIET-GEBRUIK
Voor barbecues die een tijdje zijn opgeslagen of ongebruikt zijn gebleven, is het belangrijk om deze richtlijnen te volgen:

• De gastoevoer moet worden afgesloten bij de aardgastoevoer wanneer de Weber^® gasbarbecue niet in gebruik is.
• Als u de Weber^® gasbarbecue binnenshuis opslaat, moet u eerst de gastoevoer LOSKOPPELEN.
• De Weber^® gasbarbecue moet worden gecontroleerd op gaslekken en eventuele verstoppingen in de branderbuizen voordat deze wordt gebruikt. (Raadpleeg "JAARLIJKS ONDERHOUD".)
• Controleer of de ruimtes onder het bedieningspaneel en de uitschuifbare vetopvanglade vrij zijn van vuil dat de verbrandings- of ventilatieluchtstroom kan belemmeren.

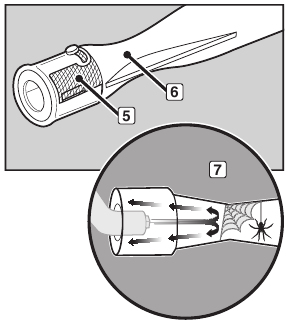

• De schermen tegen spinnen/insecten moeten ook worden gecontroleerd op eventuele verstoppingen. (Raadpleeg "JAARLIJKS ONDERHOUD".)

DRUKTESTEN GASTOEVOER

• Koppel uw Weber^® gasbarbecue los wanneer de gastoevoer wordt getest bij hoge druk. Dit apparaat en de bijbehorende individuele afsluitklep moeten worden losgekoppeld van het gastoevoerleidingsysteem tijdens druktesten van dat systeem bij testdrukken van meer dan 1/2 psig (>3,5 kPa).
• Schakel uw Weber^® gasbarbecue uit wanneer de gastoevoer wordt getest bij lage druk. Dit apparaat moet worden geïsoleerd van het gastoevoerleidingsysteem door de individuele handbediende afsluitklep te sluiten tijdens druktesten van het gastoevoerleidingsysteem bij testdrukken van gelijk aan of minder dan 1/2 psig (≤3,5 kPa).

AANSLUITINGSTESTEN
Alle verbindingen en voegen moeten grondig worden getest op lekken in overeenstemming met de lokale voorschriften en alle vermelde procedures in de meest recente editie van de National Fuel Gas Code: ANSI Z223.1/NFPA 54, of CAN/CGA-B149.1.

US INSTALLATIECODES
De installatie moet voldoen aan de lokale voorschriften of, bij afwezigheid van lokale voorschriften, aan de National Fuel Gas Code, ANSI Z223.1/NFPA 54, Natural Gas and Propane
Installation Code, CSA B149.1; of Propane Storage and
Handling Code, B149.2; of de Standard for Recreational Vehicles, ANSI A 119.2/NFPA 1192, en CSA Z240 RV Series, Recreational Vehicle Code, indien van toepassing.

CANADESE INSTALLATIE
Deze instructies zijn weliswaar algemeen aanvaardbaar, maar voldoen niet noodzakelijkerwijs aan de Canadese installatiecodes, met name met betrekking tot leidingen boven en onder de grond. In Canada moet de installatie van dit apparaat voldoen aan de lokale voorschriften en/of normen CAN/CGA-B149.1 (Installation Code for Natural Gas Burning Appliances and Equipment).

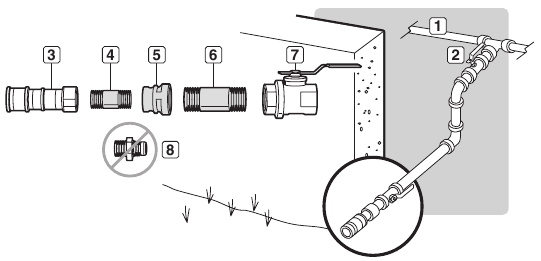

TYPISCHE PIJPLEIDINGINSTALLATIE

Dit is een typische installatie van een Weber ® aardgasbarbecue. Lokale voorschriften kunnen andere installaties vereisen.

BINNENSHUIS		BUITENSHUIS
1	Gastoevoer	3	Snelle ontkoppeling	6	1/2" pijpnippel
2	Afsluiter	4	3/8" pijpnippel	7	Afsluiter met vergrendeling
		5	Verloopstuk	8	Niet gebruiken

AANSLUITEN OP DE GASTOEVOER

BIJNA KLAAR OM TE GRILLEN
Een snelkoppelingsaansluiting verbindt uw barbecue met de gastoevoer. Nadat u de aansluiting hebt gemaakt, moet er een lektest worden uitgevoerd.

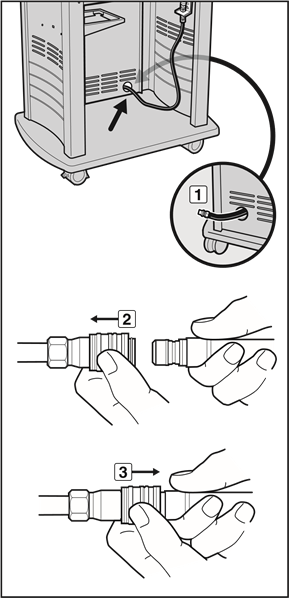

DE FLEXIBELE SLANG AANSLUITEN OP DE GASTOEVOER

1. Beginnend aan de binnenkant van de kast, leidt u de flexibele gasslang uit de opening in het achterpaneel(1).
2. Schuif de kraag van de snelkoppelingsaansluiting terug(2).
3. Duw de mannelijke aansluiting van de slang in de snelkoppelingsaansluiting en houd de druk vast. Schuif de kraag dicht(3). Herhaal de procedure als deze niet ingrijpt of vergrendelt.

Deze procedure produceert een gasverbinding. Er stroomt geen gas tenzij de snelle ontkoppeling correct is ingeschakeld. Om de slang los te koppelen, duwt u de kraag terug en trekt u de stekker eruit. (Dit sluit automatisch het gas af.)
De aardgasslang is tijdens het fabricageproces bevestigd. We raden aan om de verbinding tussen de slang en het gasverdeelstuk te testen op lekken, volgens de richtlijnen in deze gebruikershandleiding, voorafgaand aan het gebruik van de barbecue.
Opmerking: zet de gasbron pas aan als u een lektest hebt uitgevoerd. Raadpleeg "CONTROLE OP GASLEKKEN."

AARDGASSLANG AANSLUITEN

1. Afsluiter
2. Pijpnippel
3. Stopcontact

4. Stofkappen
5. Mannelijke aansluiting
6. Draaibare verbinding

VOORBEREIDING VOOR HET GEBRUIK VAN UW GRILL

WAT IS EEN LEKTEST?
Het brandstofsysteem in uw grill heeft veel verbindingen en fittingen. Een lektest is een betrouwbare manier om ervoor te zorgen dat er geen gas ontsnapt uit een van de verbindingen of fittingen.
Hoewel alle in de fabriek gemaakte verbindingen grondig zijn gecontroleerd op gaslekken, is het belangrijk om een lektest uit te voeren voordat u uw grill voor het eerst gebruikt, evenals telkens wanneer u een fitting loskoppelt en opnieuw aansluit en elke keer dat u routineonderhoud uitvoert.

Veiligheid moet worden overwogen wanneer u beslist waar u uw grill plaatst en gebruikt. Lees de volgende waarschuwingen voordat u uw grill installeert of gebruikt.

Gebruik deze grill alleen buiten in een goed geventileerde ruimte. Niet gebruiken in een garage, gebouw, doorgang of een andere afgesloten ruimte.
Uw Weber ® gasgrill mag niet worden gebruikt onder brandbare bovenconstructies. ®
Uw Weber ® gasgrill is niet bedoeld om te worden geïnstalleerd in of op recreatievoertuigen en/of boten.
Gebruik de grill niet binnen 60 cm van brandbare materialen. Dit omvat de boven-, onder-, achter- of zijkanten van de grill.
Houd het kookgedeelte vrij van ontvlambare dampen en vloeistoffen zoals benzine, alcohol, enz. en brandbare materialen.
De hele kookbox wordt heet tijdens gebruik. Niet aanraken.
Verplaats de Weber ® gasgrill niet tijdens het gebruik of wanneer de grill heet is.

GEDEELTELIJKE DEMONTAGE VAN UW GRILL VOOR EEN LEKTEST
Om de lektest uit te voeren, moet u toegang hebben tot de gaskleppen, wat een eenvoudige demontage van de grill vereist.

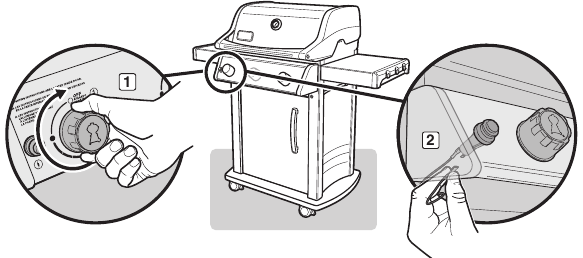

Bevestig dat de grill is uitgeschakeld

1. Draai de gastoevoer dicht bij de bron.
2. Controleer of ALLE knoppen van de branderregeling in de uit-stand ( ) staan (1). Bedieningsknoppen worden in de uit-stand verzonden ( ), maar u moet controleren of ze zijn uitgeschakeld. Controleer door de bedieningsknoppen in te drukken en met de klok mee te draaien. Als ze niet draaien, zijn ze uitgeschakeld. Als ze wel draaien, blijf ze dan met de klok mee draaien totdat ze stoppen; dan zijn ze uitgeschakeld. Als uw grill een zijbrander heeft, zorg er dan voor dat de bedieningsknop van de zijbrander is uitgeschakeld.

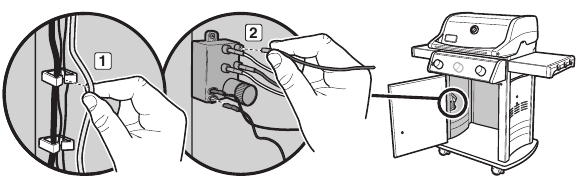

Verwijder het bedieningspaneel
U hebt nodig: een kruiskopschroevendraaier.

1. Koppel de twee draden los van de ontstekingsknop die zich aan de onderkant van het bedieningspaneel bevindt (2). OPMERKING: trek aan de klemmen aan de uiteinden van de draden.
2. Verwijder de bedieningsknoppen (3).

3. Verwijder de schroeven van de voorkant van het bedieningspaneel met een kruiskopschroevendraaier (4).

4. Til het bedieningspaneel voorzichtig op en trek het vervolgens naar voren weg van het frame (5).



Uw grill is nu klaar voor een lektest. Ga verder met "CONTROLEREN OP GASLEKKEN".

Gebruik geen open vuur om te controleren op gaslekken. Zorg ervoor dat er geen vonken of open vuur in de buurt zijn terwijl u op lekken controleert. Vonken of open vuur leiden tot brand of explosie, wat ernstig lichamelijk letsel of de dood en schade aan eigendommen kan veroorzaken.

De gasaansluitingen van uw gasgrill zijn in de fabriek getest. We raden echter aan dat u alle gasaansluitingen controleert op lekken voordat u uw gasgrill gebruikt.

Voer deze lekcontroles uit, zelfs als uw grill door een dealer of winkel is gemonteerd.

U moet elke keer dat u een gasfitting loskoppelt en opnieuw aansluit, controleren op gaslekken.
OPMERKING: Alle in de fabriek gemaakte verbindingen zijn grondig gecontroleerd op gaslekken en de branders zijn op vlam getest. Uit voorzorgsmaatregel dient u echter alle fittingen op lekken te controleren voordat u uw Weber® gasgrill gebruikt. Verzending en behandeling kunnen een gasfitting losmaken of beschadigen.

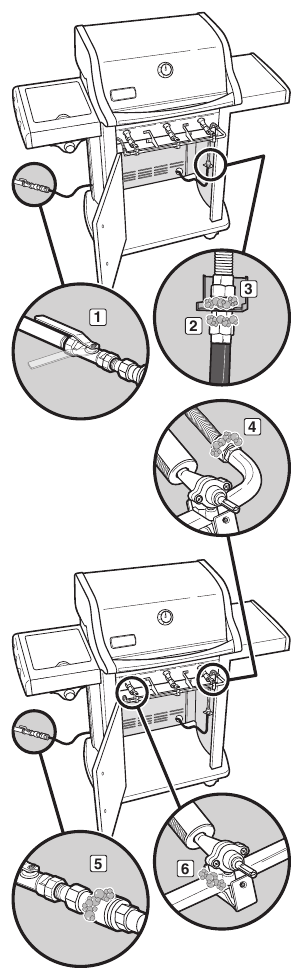

CONTROLEREN OP GASLEKKEN
U hebt nodig: een spuitfles of borstel of doek en een zeep- en wateroplossing. (U kunt uw eigen zeep- en wateroplossing maken door 20% vloeibare zeep te mengen met 80% water; of u kunt een lektestoplossing kopen in de sanitairafdeling van elke bouwmarkt.)

1. Zet de gastoevoer aan bij de bron(1).

   Steek geen branders aan tijdens het controleren op lekken.
2. Om te controleren op lekken, maakt u de fittingen nat met de zeep- en wateroplossing, met behulp van een spuitfles, borstel of doek. Als er bellen ontstaan, of als een bel groeit, is er een lek. Breng de zeep- en wateroplossing aan op de volgende aansluitingen:
   1. Aansluiting flexibele slang op schot(2).
   2. Aansluiting gegolfde verdeelslang op schot(3).
   3. Aansluiting gegolfde verdeelslang op verdeelstuk(4).

      Als er een lek is bij aansluitingen (2, 3 of 4), draai dan het gas dicht, draai de fitting vast met een moersleutel en controleer opnieuw op lekken met een zeep- en wateroplossing. Als er na het aandraaien van de fitting een lek blijft bestaan, draai dan het gas dicht. GEBRUIK DE GRILL NIET. Neem contact op met de klantenservice in uw regio met behulp van de contactgegevens op onze website. Ga naar www.weber.com^®.
   4. Aansluiting flexibele slang op snelle ontkoppeling(5).
   5. Aansluitingen van kleppen op verdeelstuk(6).

      Als er een lek is bij aansluitingen (5 of 6), draai dan het gas dicht. GEBRUIK DE GRILL NIET. Neem contact op met de klantenservice in uw regio met behulp van de contactgegevens op onze website. Ga naar www.weber.com^®.

3. Wanneer het controleren op lekken is voltooid, draait u de gastoevoer dicht bij de bron en spoelt u de aansluitingen af met water.
   OPMERKING: Aangezien sommige lektestoplossingen, waaronder zeep en water, enigszins corrosief kunnen zijn, moeten alle aansluitingen na het controleren op lekken met water worden afgespoeld.

Bedieningspaneel opnieuw installeren
U hebt nodig: een kruiskopschroevendraaier.

1. Lijn de klepsteel uit met de gaten in het bedieningspaneel. Plaats de bovenrand van het bedieningspaneel op de lipjes van de frameconstructie. Duw het bedieningspaneel naar beneden in de positie.
2. Maak het bedieningspaneel vast met schroeven.
3. Plaats de bedieningsknoppen op de klepsteel.
4. Sluit de draden aan op de ontstekingsknop.

   Zorg ervoor dat alle onderdelen zijn gemonteerd en de hardware volledig is vastgedraaid voordat u de grill gebruikt. Uw acties, als u deze productwaarschuwing niet opvolgt, kunnen brand, een explosie of structureel falen veroorzaken, wat kan leiden tot ernstig persoonlijk letsel of de dood, evenals schade aan eigendommen.
   Nu de grill is gecontroleerd op lekken en de gastoevoer is geïnstalleerd en gecontroleerd op lekken in overeenstemming met de instructies, bent u klaar om te grillen.

GRILLTIPS & HANDIGE HINTS

TIPS & HINTS

• Verwarm de grill altijd voor voordat u gaat koken. Zet alle branders op hoge temperatuur en sluit het deksel; verwarm gedurende 10 minuten voor, of totdat de thermometer 260° – 290°C (500° – 550°F) aangeeft.
• De temperatuur van uw gasgrill kan de eerste paar keer hoger zijn dan normaal.
• Receptgriltijden zijn gebaseerd op buitentemperaturen van 20°C (70°F) en weinig tot geen wind. Houd rekening met meer kooktijd op koude of winderige dagen, of op grotere hoogten. Houd rekening met minder kooktijd bij extreem warm weer.
• Grillomstandigheden kunnen vereisen dat de branderregelaars worden aangepast om de juiste kooktemperaturen te bereiken.
• Schroei vlees dicht en kook met het deksel gesloten voor perfect gegrild eten, elke keer weer.
• Het opeenhopen van voedsel op een kookrooster betekent dat er meer tijd nodig is om het voedsel te koken.
• Snijd overtollig vet van steaks, karbonades en braadvlees af, waarbij u niet meer dan een schamele 6,4 mm (¼ inch) vet overlaat. Minder vet maakt het schoonmaken gemakkelijker en is een virtuele garantie tegen ongewenste opflakkeringen.
• Over het algemeen hebben grote stukken vlees meer kooktijd per pond nodig dan kleine stukken vlees.

• Sommige voedingsmiddelen, zoals een ovenschotel of dunne visfilets, hebben een container nodig om te grillen. Wegwerpfoliepannen zijn erg handig, maar elke metalen pan met ovenvaste handgrepen kan ook worden gebruikt.
• Voedingsmiddelen in containers, zoals bruine bonen, hebben meer tijd nodig als ze in een diepe ovenschotel worden gegrild dan in een ondiepe bakvorm.
• Voedingsmiddelen die direct boven de branders op het kookrooster worden geplaatst, moeten mogelijk worden omgedraaid of naar een minder hete plaats worden verplaatst.
• Gebruik een tang in plaats van een vork voor het omdraaien en hanteren van vlees om te voorkomen dat natuurlijke sappen verloren gaan. Gebruik twee spatels voor het hanteren van grote hele vissen.

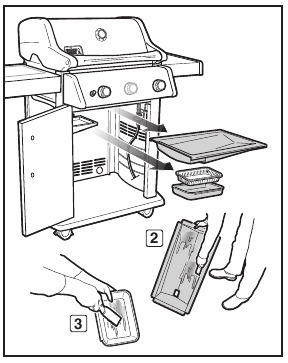

• Zorg er altijd voor dat de uitschuifbare vetopvangbak en de opvangbak schoon en vrij van vuil zijn.
• Bekleed de uitschuifbare vetopvangbak niet met folie. Dit kan voorkomen dat het vet in de opvangbak stroomt.
• Als er een ongewenste opflakkering optreedt, draai dan alle branders uit en verplaats het voedsel naar een ander deel van het kookrooster. Eventuele vlammen zullen snel verdwijnen. Nadat de vlammen zijn verdwenen, steekt u de grill opnieuw aan. GEBRUIK NOOIT WATER OM VLAMMEN OP EEN GASGRILL TE DOVEN.
• Het gebruik van een timer helpt u te waarschuwen wanneer "goed gedaan" op het punt staat "overdone" te worden.

VOORVERWARMEN
Het is belangrijk om de grill voor te verwarmen voordat u gaat grillen. Om voor te verwarmen: steek uw grill aan volgens de instructies in de gebruikershandleiding; draai vervolgens alle branders naar de start-/hoge () stand, sluit het deksel en verwarm voor tot de temperatuur tussen 260° en 290°C (500° en 550°F) is bereikt, de aanbevolen braadtemperatuur. Dit duurt 10 tot 15 minuten, afhankelijk van omstandigheden zoals luchttemperatuur en wind. Na het voorverwarmen kunt u de afzonderlijke branders naar wens aanpassen.

Mochten de branders uitgaan terwijl de grill in werking is, draai dan alle gaskleppen dicht. Open het deksel en wacht vijf minuten voordat u probeert de grill opnieuw aan te steken, met behulp van de ontstekingsinstructies.

GEDEKTE BEREIDING
Alle grillen gebeurt met het deksel gesloten om een uniforme, gelijkmatig verdeelde warmte te bieden. Met het deksel gesloten, kookt de gasgrill net als een heteluchtoven. De thermometer in het deksel geeft de kooktemperatuur in de grill aan. Alle voorverwarming en grillen gebeurt met het deksel gesloten. Niet spieken — er gaat warmte verloren elke keer dat u het deksel optilt.

FLAVORIZER^® SYSTEEM
Het gesloten deksel en de Flavorizer^®-staven produceren die "buitensmaak" in het eten. Wanneer vleessappen van het voedsel op de speciaal schuine Flavorizer^®-staven druppelen, creëren ze rook die voedsel een onweerstaanbare barbecuesmaak geeft. Dankzij het unieke ontwerp van de branders, de Flavorizer^®-staven en de flexibele temperatuurregelaars worden ongecontroleerde opflakkeringen vrijwel geëlimineerd, omdat U de vlammen regelt.

DRIPPINGS EN VET
Vanwege het speciale ontwerp van de Flavorizer^®-staven en branders, worden overtollige vetten naar beneden geleid door de uitschuifbare vetopvangbak en in de opvangbak. Er zijn wegwerpdruppelpannen verkrijgbaar die in de opvangbak passen.

HOOFDBRANDERAANSTEKING & GEBRUIK

METHODEN OM DE BRANDER TE ONTSTEKEN
Er zijn twee manieren om brander 1 te ontsteken. De eerste is door gebruik te maken van het elektronische Crossover^®-ontstekingssysteem dat in uw grill is ingebouwd. De tweede is met een lucifer.
Hieronder volgen de stappen voor het ontsteken van uw grill met behulp van het elektronische Crossover^®-ontstekingssysteem. Op de volgende pagina staan de stappen voor het ontsteken van uw grill met een lucifer.

Beknopte aanwijzingen voor de verlichting vindt u in de kastdeur.

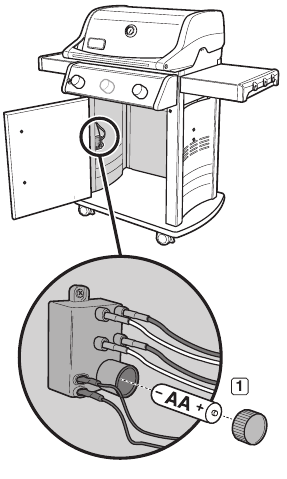

Sommige batterijen zijn omwikkeld met een beschermende plastic folie. Deze plastic folie moet worden verwijderd voordat u probeert uw grill te ontsteken met het elektronische Crossover ®-ontstekingssysteem. Verwar dit plastic niet met het batterijlabel.

HOOFDBRANDERAANSTEKING
Elektronisch Crossover ®-ontstekingssysteem
Het elektronische Crossover ®-ontstekingssysteem ontsteekt brander 1 met een vonk van de ontstekerelektrode in de Gas Catcher™-ontstekingskamer. U wekt de energie voor de vonk op door op de ontstekingsknop te drukken. U hoort de ontsteker klikken. Brander(s) 2 (en 3) kunnen worden aangestoken nadat brander 1 is aangestoken.

1. Open het deksel van de grill (1).

   Als u het deksel niet opent voordat u de branders van de grill aansteekt, of als u niet vijf minuten wacht om het gas te laten verdwijnen als de grill niet aangaat, kan dit leiden tot een explosieve steekvlam die ernstig lichamelijk letsel of de dood kan veroorzaken.


2. Zorg ervoor dat ALLE regelknoppen van de brander uitgeschakeld zijn (2). Controleer dit door de regelknoppen in te drukken en ze met de klok mee te draaien tot ze stoppen.

3. Zet de gastoevoerkraan open (3).

4. Duw de regelknop van brander 1 in en draai deze tegen de klok in naar de start-/hoogstand () (4).

   Ontsteek altijd eerst brander 1. De andere brander(s) worden ontstoken vanaf brander 1.

5. Duw de ontstekingsknop in en houd deze vast (5). U hoort de ontsteker klikken.

6. Controleer of brander 1 is aangestoken door door de kookroosters te kijken. U zou een vlam moeten zien.

   Niet over de open grill leunen.

   Als brander 1 niet binnen vijf seconden ontsteekt, stop dan, draai de regelknop van de brander naar uit en wacht vijf minuten om het gas te laten verdwijnen voordat u het opnieuw probeert of met een lucifer aansteekt.
7. Nadat brander 1 is aangestoken, kunt u brander 2 (en brander 3) inschakelen.

HOOFDBRANDERAANSTEKING
Aansteken met een lucifer

1. Open het deksel van de grill (1).

   Als u het deksel niet opent voordat u de branders van de grill aansteekt, of als u niet vijf minuten wacht om het gas te laten verdwijnen als de grill niet aangaat, kan dit leiden tot een explosieve steekvlam die ernstig lichamelijk letsel of de dood kan veroorzaken.


2. Zorg ervoor dat ALLE regelknoppen van de brander uitgeschakeld zijn (2). Controleer dit door de regelknoppen in te drukken en ze met de klok mee te draaien tot ze stoppen.

3. Zet de gastoevoerkraan open (3).

4. Plaats de lucifer in de lucifershouder en steek de lucifer aan. Steek de lucifershouder met de brandende lucifer door de kookroosters, langs de Flavorizer ®-staven en naast brander 1 (4).

5. Duw de regelknop van brander 1 in en draai deze tegen de klok in naar de start-/hoogstand () (5).

   Ontsteek altijd eerst brander 1. De andere brander(s) worden ontstoken vanaf brander 1.

6. Controleer of brander 1 is aangestoken door door de kookroosters te kijken. U zou een vlam moeten zien.

   Niet over de open grill leunen.

   Als brander 1 niet binnen vijf seconden ontsteekt, stop dan, draai de regelknop van de brander naar uit en wacht vijf minuten om het gas te laten verdwijnen voordat u het opnieuw probeert.
7. Nadat brander 1 is aangestoken, kunt u brander 2 (en brander 3) inschakelen.

OM DE BRANDER TE DOVEN
Duw elke regelknop van de brander in en draai deze met de klok mee naar de uit-stand (). Sluit de gastoevoer bij de bron.

PROBLEEMOPLOSSING

ALGEMENE PROBLEEMOPLOSSING

PROBLEMEN	OPLOSSINGEN
De brander ontsteekt niet wanneer u op de ontstekingsknop drukt	Zorg ervoor dat er gastoevoer naar de branders is door te proberen uw branders met een lucifer aan te steken. Raadpleeg "HOOFDBRANDERAANSTEKING—Aansteken met een lucifer". Als het aansteken met een lucifer lukt, ligt het probleem in het ontstekingssysteem. Raadpleeg "HET ELEKTRONISCHE CROSSOVER ®-ONTSTEKINGSSYSTEEM ONDERHOUDEN".
	Zorg ervoor dat de draden correct in de aansluitingen op de ontstekingsmodule zijn gestoken. Controleer of de draden zijn aangesloten op de aansluitingen op de ontstekingsknop onder het bedieningspaneel. Raadpleeg "DRAADGELEIDER VOOR DE ONTSTEKINGSMODULE".
	Als er een nieuwe batterij is geplaatst, controleer dan of de plastic folie van de batterij is verwijderd. Controleer of de batterij in goede staat is en correct is geplaatst. Raadpleeg "HET ELEKTRONISCHE CROSSOVER ®-ONTSTEKINGSSYSTEEM ONDERHOUDEN".
De brander ontsteekt niet, of de vlam is laag in de hoge () stand	De brandstofslang kan gebogen of geknikt zijn. Maak de brandstofslang recht.
Het vlammenpatroon van de brander is onregelmatig. De vlam is laag wanneer de brander op de hoge () stand staat. De vlammen lopen niet over de hele lengte van de branderbuis	Maak de branderpoorten schoon die over de gehele lengte van de branderbuis lopen. Raadpleeg "JAARLIJKS ONDERHOUD".
De branders branden met een gele of oranje vlam, in combinatie met de geur van gas	Inspecteer de gaasfilters voor spinnen/insecten op mogelijke verstoppingen. (Verstopping van gaten.) Maak de gaasfilters voor spinnen/insecten schoon. Raadpleeg "JAARLIJKS ONDERHOUD".
Steekvlammen ervaren. Bekleed de uitschuifbare vetopvangbak niet met aluminiumfolie.	De grill moet 10 tot 15 minuten voorverwarmd worden met alle branders op hoog.
	Maak de kookroosters en Flavorizer ®-staven grondig schoon om vet te verwijderen. Raadpleeg "ROUTINE ONDERHOUD".
	De uitschuifbare vetopvangbak is mogelijk vuil en laat geen vet in de opvangbak lopen. Maak de uitschuifbare vetopvangbak schoon.
De binnenkant van het deksel lijkt te "bladderen". (Lijkt op afbladderende verf.)	De binnenkant van het deksel is van geëmailleerd porselein of roestvrij staal. Het is niet geverfd. Het kan niet "afbladderen". Wat u ziet is ingebakken vet dat is veranderd in koolstof en afbladdert. DIT IS GEEN DEFECT. Grondig schoonmaken. Raadpleeg "ROUTINE ONDERHOUD".

Als de problemen niet kunnen worden verholpen met behulp van deze methoden, neem dan contact op met de klantenservice in uw regio via de contactgegevens op onze website. Log in op www.weber.com^®.

JAARLIJKS ONDERHOUD

UW
WEBER^® GASBARBECUE IN TOPCONDITIE HOUDEN

Het niet corrigeren van de problemen die op deze pagina worden beschreven, kan leiden tot brand, wat ernstig lichamelijk letsel of de dood kan veroorzaken, en schade aan eigendommen.

Om uw Weber^® gasbarbecue net zo veilig en efficiënt te laten werken als op de eerste dag, raden wij ten zeerste aan om de schermen tegen spinnen/insecten en de branderbuizen minstens één keer per jaar te inspecteren en schoon te maken. Hieronder vindt u belangrijke informatie over deze twee onderdelen van de barbecue die jaarlijks onderhoud nodig hebben.
Als u een onjuist vlammenpatroon of geblokkeerde branderpoorten waarneemt, gaat u verder met de instructies voor "REINIGING OF VERVANGING VAN DE BRANDERBUIS" op de volgende pagina's.

VLAMPATROON BRANDER
De branderbuizen in uw Weber^® gasbarbecue zijn in de fabriek ingesteld voor de juiste lucht- en gasmengeling. Het juiste vlammenpatroon wordt weergegeven in de illustratie en hieronder beschreven:

• Branderbuis(1)
• Uiteinden flikkeren af en toe geel(2)
• Lichtblauw(3)
• Donkerblauw(4)

Controleer het vlammenpatroon van de brander. Als de vlammen niet overeenkomen met de bovenstaande beschrijving, kan dit een indicatie zijn dat de schermen tegen spinnen/insecten vuil of geblokkeerd zijn.

WEBER^® SCHERMEN TEGEN SPINNEN/INSECTEN
De verbrandingsluchtopeningen van de branderbuizen (5) zijn voorzien van roestvrijstalen schermen om te voorkomen dat spinnen en andere insecten webben spinnen en nesten bouwen in het venturi-gedeelte (6) van de branderbuizen. Deze nesten kunnen de normale gasstroom belemmeren en ervoor zorgen dat gas terugstroomt uit de verbrandingsluchtopeningen (7). Dit kan leiden tot brand in en rond de branderkleppen, onder het bedieningspaneel, waardoor uw barbecue ernstig beschadigd kan raken.
OPMERKING: Als een scherm tegen spinnen/insecten beschadigd raakt of niet kan worden schoongemaakt, neem dan contact op met de klantenservice in uw regio via de contactgegevens op onze website. Log in op www.weber.com®.

POORTEN BRANDERBUIS
Na verloop van tijd, door herhaaldelijk gebruik van de barbecue, zullen de poorten van de branderbuis vuil worden. Geblokkeerde en vuile poorten kunnen de volledige gasstroom belemmeren. Hieronder volgen manieren om te bepalen of branderbuizen vuil of geblokkeerd zijn.

• Gas wordt geroken in combinatie met brandervlammen die geel en traag lijken
• De barbecue bereikt de gewenste temperatuur niet
• De barbecue wordt ongelijkmatig warm
• Een of meer branders ontbranden niet

REINIGING OF VERVANGING VAN DE BRANDERBUIS
Bevestig dat de barbecue is uitgeschakeld

1. Draai de gastoevoer bij de bron dicht en koppel de gasaansluiting los.
2. Controleer of alle branderbedieningsknoppen in de uit-stand staan () positie. Controleer dit door de bedieningsknoppen in te drukken en ze met de klok mee te draaien tot ze stoppen. Als ze niet draaien, staan ze al uit. Als ze wel draaien, blijf ze dan met de klok mee draaien tot ze stoppen; dan staan ze uit. Als uw barbecue een zijbrander heeft, zorg er dan voor dat de bedieningsknop van de zijbrander is uitgeschakeld.

Verwijder het bedieningspaneel
U hebt nodig: Een kruiskopschroevendraaier.

1. Open de kastdeur. Verwijder de ontstekingsdraden van de draadklemmen op het linkerpaneel aan de binnenkant (1). Koppel de draden los van de ontstekingsmodule in de kast (2).
   OPMERKING: Koppel niet los door aan de draden te trekken; trek aan de terminals aan de uiteinden van de draden.

2. Verwijder de onderdelen van de kookbox (3).

3. Verwijder de bedieningsknoppen (4).

4. Verwijder de schroeven van de voorkant van het bedieningspaneel met een kruiskopschroevendraaier (5).

5. Til het bedieningspaneel voorzichtig omhoog en trek het vervolgens naar voren en weg van de kookbox (6).

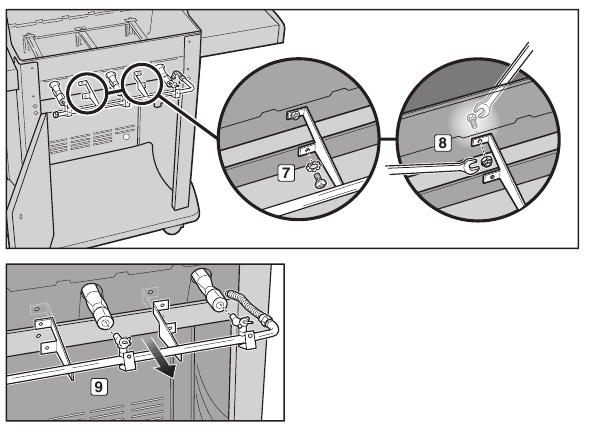

Verwijder de manifold
U hebt nodig: Een kruiskopschroevendraaier, twee 7/16" steeksleutels.

1. Verwijder met de kruiskopschroevendraaier twee schroeven en twee ringen waarmee de manifold aan de voorste dwarsbalk is bevestigd (7).
2. Verwijder met twee 7/16" steeksleutels twee bouten en twee moeren waarmee de manifold aan de kookbox is bevestigd (8). Trek de manifold naar voren en weg van de branderbuizen (9). De manifold blijft bevestigd aan de gegolfde gasleiding(en). Zorg ervoor dat de manifold het frame of de deur niet bekrast of de bevestigde gegolfde gasleiding(en) niet knikt.

Verwijder de branderbuizen

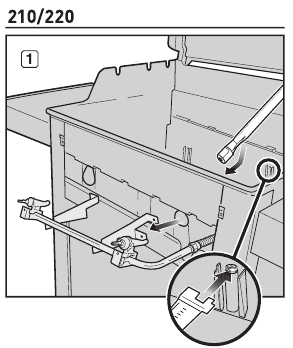

Voor Spirit ® barbecues met 2 branders (210- en 220-modellen):

1. Schuif branderbuis 1 onder de geleideschroef en ring vandaan. Verplaats branderbuis 1 iets naar links om deze los te maken van de Crossover ®-buis (1).

2. Verwijder de Crossover ®-buis (2).

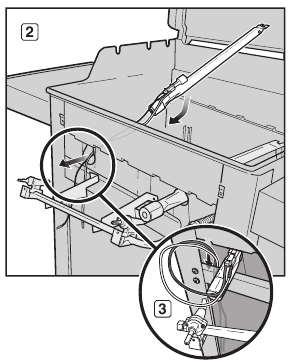

3. Til branderbuis 1 omhoog en uit de kookbox terwijl u de draden door het gat in de kookbox geleidt (3).

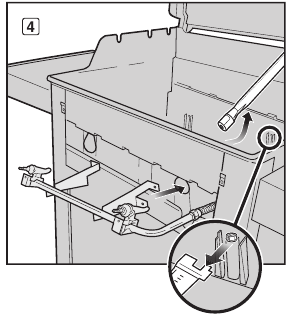

4. Schuif branderbuis 2 onder de geleideschroef en ring vandaan. Til branderbuis 2 omhoog en uit de kookbox (4).

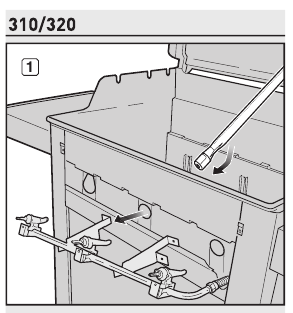

Voor Spirit ® barbecues met 3 branders (310- en 320-modellen):

1. Schuif branderbuis 1 onder de geleideschroef en ring vandaan. Verplaats branderbuis 1 iets naar links om deze los te maken van de Crossover ®-buis (1).

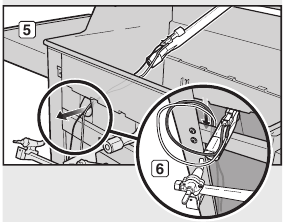

2. Til branderbuis 1 omhoog en uit de kookbox terwijl u de draden door het gat in de kookbox geleidt (2).

3. Schuif branderbuis 3 onder de geleideschroef en ring vandaan. Verplaats branderbuis 3 iets naar rechts om deze los te maken van de Crossover ®-buis. Til branderbuis 3 omhoog en uit de kookbox.
4. Schuif branderbuis 2 onder de geleideschroef en ring vandaan. Verwijder de Crossover ®-buis door deze naar de achterkant van de kookbox te verplaatsen (3). Til branderbuis 2 omhoog en uit de kookbox.


Reinig de branderbuizen
U hebt nodig: Een zaklamp, een draad (een rechtgebogen kleerhanger), een geschikte borstel met roestvrijstalen haren en een zachte borstel (tandenborstel).

1. Kijk met een zaklamp in elke branderbuis en Crossover (1).

2. Verwijder met de draad eventueel vuil of verstoppingen uit de binnenkant van de buizen (2).

3. Controleer de schermen tegen spinnen/insecten aan de uiteinden van de brander buizen en maak ze schoon met de zachte borstel (3).

   Maak de schermen tegen spinnen/ insecten niet schoon met harde of scherpe gereedschappen. Maak de schermen tegen spinnen/insecten niet los en vergroot de openingen van de schermen niet.

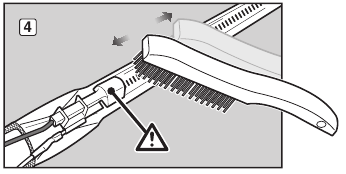

4. Gebruik de stalen borstel om de buitenkant van de branderbuizen en de Crossover ®-buis schoon te maken. Dit wordt gedaan om ervoor te zorgen dat alle branderpoorten (openingen) die over de lengte van de buizen lopen, volledig open zijn. Beschadig bij het reinigen van branderbuis 1 de ontstekingselektrode niet door er voorzichtig omheen te borstelen (4).

   Vergroot de brander poorten niet tijdens het schoonmaken.

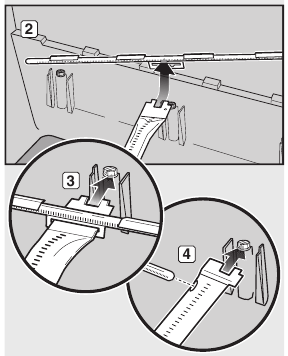

Installeer de branderbuizen opnieuw
Voor Spirit ® barbecues met 2 branders (210- en 220-modellen):

1. Plaats branderbuis 2 in de kookbox en steek het voorste uiteinde van de buis door de opening van branderbuis 2. Opmerking: De enkele rij branderpoorten moet naar boven gericht zijn. Schuif branderbuis 2 onder de geleideschroef en ring (1).

2. Plaats branderbuis 1 in de kookbox en steek de ontstekings draden en het voorste uiteinde van de buis door de opening van branderbuis 1 (2). Leid de draden van branderbuis 1 tussen de voorste dwarsbalk en de kookbox door en naar beneden in de kast (3).

3. Houd branderbuis 1 vast en steek de linkerkant van de Crossover ®-buis in het gat van de Crossover ®-brander (4). Leid de rechterkant van de Crossover ®-buis in het gat van de Crossover ®-brander in branderbuis 2 (niet afgebeeld). Opmerking: De branderpoorten van de Crossover ®-buis moeten naar de voorkant van de kookbox gericht zijn.

4. Schuif branderbuis 1 onder de geleideschroef en ring (5).


Voor Spirit ® barbecues met 3 branders (310- en 320-modellen):

1. Plaats branderbuis 2 in de kookbox en steek het voorste uiteinde van de buis door de opening van branderbuis 2 (1).
   Opmerking: De enkele rij branderpoorten moet naar boven gericht zijn.

2. Schuif de uitlijningsgeleider van de Crossover ®-buis over het uiteinde van branderbuis 2 (2). Opmerking: De branderpoorten van de Crossover ®-buis moeten naar de voorkant van de kookbox gericht zijn. Schuif met de Crossover ®-buis bevestigd branderbuis 2 onder de geleideschroef en ring (3).
3. Plaats branderbuis 3 in de kookbox en steek het voorste uiteinde van de buis door de opening van branderbuis 3 (niet afgebeeld). Steek de rechterkant van de Crossover ®-buis in het gat van de Crossover ®-brander in branderbuis 3. Schuif branderbuis 3 onder de geleideschroef en ring (4).

4. Plaats branderbuis 1 in de kookbox en steek de ontstekings draden en het voorste uiteinde van de buis door de opening van branderbuis 1 (5). Leid de draden van branderbuis 1 tussen de voorste dwarsbalk en de kookbox door en naar beneden in de kast (6).

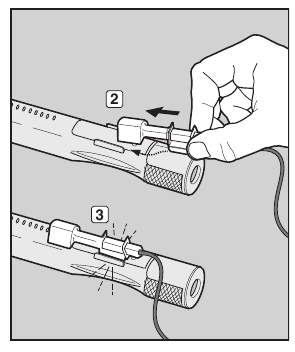

5. Houd branderbuis 1 vast en steek de linkerkant van de Crossover ®-buis in het gat van de Crossover ®-brander. Schuif branderbuis 1 onder de geleideschroef en ring (7).


Installeer de manifold opnieuw
U hebt nodig: Een kruiskopschroevendraaier, twee 7/16" steeksleutels.

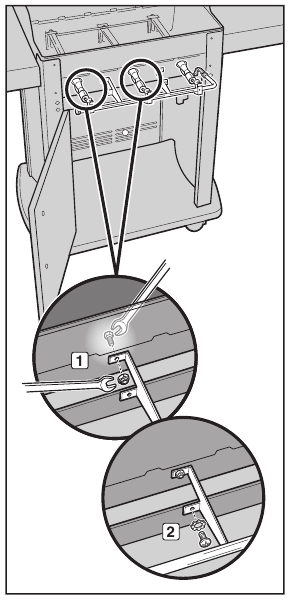

1. Lijn de kleppen uit met de branderbuizen. Gebruik twee 7/16" steeksleutels om de bouten en moeren te installeren die de manifold aan de kookbox bevestigen (1).
2. Installeer met een kruiskopschroevendraaier de schroeven en ringen die de manifold aan de voorste dwarsbalk bevestigen (2). Als de manifold op de juiste manier opnieuw is geïnstalleerd, zitten de kleppen nu volledig in de branderbuizen.

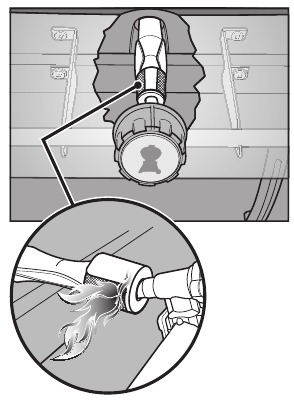

   De openingen van de branderbuis (3) moeten correct worden gepositioneerd boven de klepmondingen (4).

   U moet elke keer dat u een gasaansluiting loskoppelt en weer aansluit, controleren op gaslekken. Raadpleeg CONTROLE OP GASLEKKEN.
3. Plaats de onderdelen van de kookbox terug (niet afgebeeld).




Installeer het bedieningspaneel opnieuw
U hebt nodig: Een kruiskopschroevendraaier.

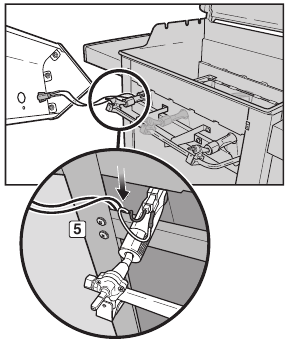

1. Leid de twee draden aan de achterkant van het bedieningspaneel over de voorste dwarsbalk en naar beneden in de kast (5).

2. Lijn de klepstelen uit met de gaten in het bedieningspaneel. Positioneer de bovenrand van het bedieningspaneel op de lipjes van de frameconstructie. Duw het bedieningspaneel omlaag in de juiste positie.
3. Bevestig het bedieningspaneel met schroeven.
4. Plaats de bedieningsknoppen op de klepstelen.
5. Sluit de draden aan op de ontstekingsmodule. Klik de draden terug in de draadklemmen op het linkerpaneel aan de binnenkant. Raadpleeg "ONDERHOUD VAN HET ELEKTRONISCHE CROSSOVER ® ONTSTEKINGSSYSTEEM" voor de juiste positionering.

   Zorg ervoor dat alle onderdelen zijn gemonteerd en de hardware volledig is vastgedraaid voordat u de barbecue gebruikt. Uw acties, als u deze productwaarschuwing niet opvolgt, kunnen een brand, een explosie of structureel falen veroorzaken, wat kan leiden tot ernstig persoonlijk letsel of de dood, evenals schade aan eigendommen.

OPSLAG EN/OF NIET-GEBRUIK
Voor barbecues die zijn opgeslagen of een tijdje niet zijn gebruikt, is het belangrijk om deze richtlijnen te volgen:

• Het gas moet worden afgesloten bij de aardgastoevoer wanneer de Weber ® gasbarbecue niet in gebruik is.
• Als u de Weber ® gasbarbecue binnenshuis opslaat, KOPPEL dan eerst de gastoevoer LOS.
• De Weber ® gasbarbecue moet worden gecontroleerd op gaslekken en eventuele verstoppingen in de branderbuizen voordat deze wordt gebruikt. (Raadpleeg "JAARLIJKS ONDERHOUD".)
• Controleer of de ruimtes onder het bedieningspaneel en de uitschuifbare vetopvangbak vrij zijn van vuil dat de stroom van verbrandings- of ventilatielucht kan belemmeren.
• De schermen tegen spinnen/insecten moeten ook worden gecontroleerd op eventuele verstoppingen. (Raadpleeg "JAARLIJKS ONDERHOUD".)

ROUTINEMATIG ONDERHOUD

PRACHTIG—VAN BINNEN EN VAN BUITEN
Weber ®-grilleigenaars zijn erg trots op hun grills, en terecht: onze grills zijn wonderen van techniek en design. Pronk met je trots en vreugde. Houd je grill schoon en mooi—van binnen en van buiten—door deze routinematige onderhoudsstappen te volgen.

DE BUITENKANT VAN DE GRILL REINIGEN
Om de buitenkant van je grill er op zijn best uit te laten zien, gebruik je de volgende richtlijnen voor veilig reinigen.

Schakel je Weber ®-gasgrill uit en wacht tot hij is afgekoeld voordat je hem schoonmaakt.

Geverfde, geëmailleerde en plastic oppervlakken
Gebruik een warme oplossing van water en zeep om buitenoppervlakken te reinigen; spoel daarna af met water.

Gebruik geen ovenreiniger, schurende reinigingsmiddelen (keukenreinigers), reinigingsmiddelen die citrusproducten bevatten of schurende schoonmaakpads op de grill- of karoppervlakken.

Roestvrijstalen oppervlakken
Je grill of de kast, het deksel en het bedieningspaneel kunnen van roestvrij staal zijn. Was de buitenoppervlakken met een zachte doek en een oplossing van water en zeep, spoel af met water en veeg droog.
Voor hardnekkige deeltjes kan een niet-metalen borstel worden gebruikt. Schrob roestvrijstalen oppervlakken in de richting van de nerf.

Maak roestvrij staal niet schoon met iets dat zuren, minerale alcohol of xyleen bevat. Spoel oppervlakken goed af na het reinigen. Gebruik geen staalborstel of schurende reinigers op de roestvrijstalen oppervlakken van je grill, omdat dit krassen veroorzaakt. Zorg er bij het reinigen van roestvrij staal voor dat je in de richting van de nerf wrijft/veegt.

DE BINNENKANT VAN DE GRILL REINIGEN
Om ervoor te zorgen dat je grill veilig en efficiënt blijft werken, is het belangrijk om eventueel vuil en overtollig vet dat zich in de grill heeft opgehoopt te verwijderen. Gebruik de volgende richtlijnen voor veilig reinigen.

Binnenkant van het deksel
Afbladderend, opgehoopt vet lijkt op verfschilfers. Veeg de binnenkant van het deksel af met keukenpapier om vetophoping te voorkomen. Was de binnenkant van het deksel met warm water en zeep; spoel daarna af met water.

Cookbox
Was de binnenkant van de cookbox met warm water en zeep; spoel daarna af met water.

Cookbox-componenten
Je hebt nodig: een roestvrijstalen borstel, een stijve plastic schraper.

1. Schraap en borstel de kookroosters met de schraper en borstel. Verwijder de kookroosters en zet ze opzij.
2. Schraap en borstel de Flavorizer ®-staven met de schraper en borstel. Was ze indien nodig met warm water en zeep; spoel daarna af met water. Verwijder Flavorizer ®-staven en zet ze opzij.

   Reinig Flavorizer ®-staven of kookroosters niet in een zelfreinigende oven.
3. Borstel eventueel vuil van branderbuizen en Crossover ®-buis. Vergroot de branderpoorten (openingen) langs de lengte van de brander en Crossover ®-buizen (1) niet.
   OPMERKING: Beschadig bij het reinigen van branderbuis 1 de ontstekingselektrode niet door er voorzichtig omheen te borstelen.

4. Wanneer het reinigen is voltooid, plaats je de Flavorizer ®-staven en kookroosters terug.

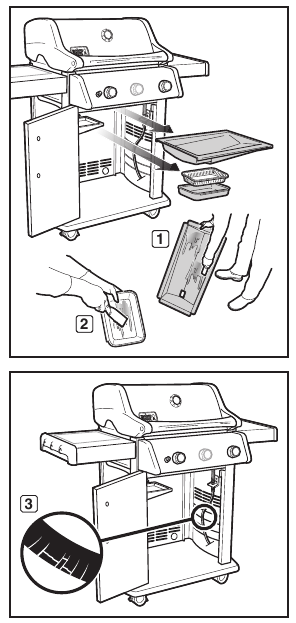

Uitschuifbare vetopvangbak
Je grill is gebouwd met een vetopvangsysteem dat vet van het voedsel afvoert en in verwijderbare containers leidt.
Controleer de uitschuifbare vetopvangbak elke keer dat je de grill gebruikt op vetophoping. Verwijder overtollig vet met een plastic schraper (2). Was de vetopvangbak met een oplossing van water en zeep en spoel af met water.

Bekleed de uitschuifbare vetopvangbak niet met aluminiumfolie.
Opvangbak en wegwerp-druippan
Vet uit de uitschuifbare vetopvangbak wordt in een opvangbak geleid. Het reinigen van de opvangbak is net zo belangrijk als het reinigen van de uitschuifbare vetopvangbak.
Controleer de opvangbak elke keer dat je de grill gebruikt op vetophoping. Verwijder overtollig vet met een plastic schraper (3). Was de opvangbak met warm water en zeep en spoel af met water. Om de opvangbak langer schoon te houden, kun je de opvangbak bekleden met een Weber ®-wegwerpdruippan of met aluminiumfolie.

Controleer de uitschuifbare vetopvangbak en opvangbak voor elk gebruik op vetophoping. Verwijder overtollig vet om een ​​vetbrand te voorkomen. Een vetbrand kan ernstig lichamelijk letsel of schade aan eigendommen veroorzaken.

SLANGINSPECTIE
De slang moet routinematig worden geïnspecteerd op tekenen van scheuren (4).

Controleer de slang voor elk gebruik van de grill op inkepingen, scheuren, slijtage of sneden. Als blijkt dat de slang op enigerlei wijze is beschadigd, gebruik de grill dan niet. Vervang deze alleen door een door Weber ® goedgekeurde vervangingsslang. Neem contact op met de klantenservice in jouw regio aan de hand van de contactgegevens op onze website. Ga naar www.weber.com ®.

Neem contact op met de klantenservice in jouw regio aan de hand van de contactgegevens op onze website om vervangende wegwerp-druippannen, kookroosters en Flavorizer ®-staven te verkrijgen. Ga naar www.weber.com. ®

HET ELEKTRONISCHE CROSSOVER ®-ONTSTEKINGSSYSTEEM ONDERHOUDEN
De ontstekingsmodule levert stroom aan het elektronische Crossover ®-ontstekingssysteem en de zijbrander met één ontstekingsknop. Of je nu routinematig onderhoud uitvoert of een controle op het ontstekingssysteem uitvoert, lees het volgende om je ontstekingssysteem goed te laten werken.
Als het elektronische Crossover ®-ontstekingssysteem niet ontsteekt, moet je vaststellen waar het probleem zich voordoet: met de gasstroom of met het elektronische ontstekingssysteem. Begin met het proberen om je branders met een lucifer aan te steken. Raadpleeg 'HOOFDBRANDERONTSTEKING - Ontsteken met een lucifer'. Als het ontsteken met een lucifer lukt, ligt het probleem in het ontstekingssysteem.

• Controleer of de AA-batterij (alleen alkaline) in goede staat is en correct is geplaatst (1). Sommige batterijen hebben een plastic beschermlaag eromheen. Dit plastic moet worden verwijderd voordat de batterij wordt geplaatst. Verwar dit plastic niet met het batterijlabel.

• Zorg ervoor dat de ontstekingsdraden correct zijn aangesloten op de ontstekingsmodule. Raadpleeg de tabel 'IGNITER MODULE WIRE GUIDE' op deze pagina.
• Zorg ervoor dat de keramische ontstekingsmodule volledig in het ontstekingskanaal van de branderbuis is gestoken (2). Als deze correct is geplaatst, hoor je een klik (3).

• Zorg ervoor dat de elektronische ontstekingsknop werkt door te luisteren naar klikken en te zoeken naar vonken bij de brander.

Als het elektronische Crossover ®-ontstekingssysteem nog steeds niet ontsteekt, neem dan contact op met de klantenservice in jouw regio aan de hand van de contactgegevens op onze website. Ga naar www.weber.com ®.

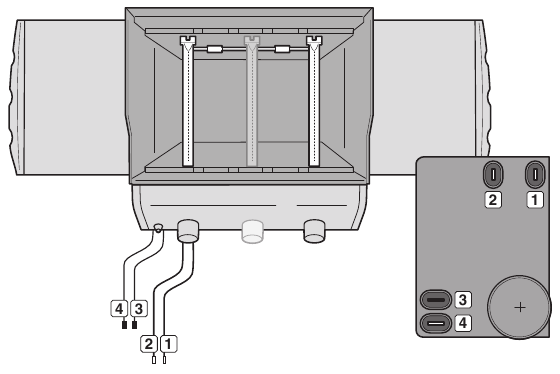

IGNITER MODULE WIRE CHART (E210 / E310 / SP310)

BRANDER 1	ONTSTEKINGSKNOP
Zwarte aansluiting (1)	Zwarte aansluiting (3)
Gele aansluiting (2)	Zwarte aansluiting (4)

Veiligheid

U MOET DEZE GEBRUIKSAANWIJZING LEZEN VOORDAT U UW GASBARBECUE GEBRUIKT.

Als u gas ruikt:

1. Sluit de gastoevoer naar het apparaat af.
2. Doof open vuur.
3. Open de deksel.
4. Als de geur aanhoudt, blijf dan uit de buurt van het apparaat en bel onmiddellijk uw gasleverancier of de brandweer. Een gaslek kan een brand of explosie veroorzaken, wat kan leiden tot ernstig lichamelijk letsel, de dood of schade aan eigendommen.

1. Bewaar of gebruik geen benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
2. Een LP-cilinder die niet is aangesloten voor gebruik, mag niet in de buurt van dit of enig ander apparaat worden bewaard.

Volg zorgvuldig alle lekcontroleprocedures in deze gebruikershandleiding voordat u de barbecue gebruikt. Doe dit zelfs als de barbecue door de dealer is gemonteerd.

Steek dit apparaat niet aan voordat u de secties BRANDERONTSTEKING van deze gebruikershandleiding hebt gelezen.
DIT GASAPPARAAT IS ALLEEN ONTWORPEN VOOR BUITEN.
MEDEDELING AAN DE INSTALLATEUR: Deze instructies moeten bij de eigenaar worden achtergelaten, die ze moet bewaren voor toekomstig gebruik.

WAARSCHUWINGEN

Het niet opvolgen van de GEVAREN,
WAARSCHUWINGEN en VOORZORGSMAATREGELEN in deze gebruikershandleiding kan leiden tot ernstig lichamelijk letsel of de dood, of kan leiden tot een brand of een explosie die schade aan eigendommen veroorzaakt.

Een onjuiste montage van de barbecue kan gevaarlijk zijn. Volg de montage-instructies zorgvuldig.
Gebruik deze barbecue niet tenzij alle onderdelen aanwezig zijn. De barbecue moet correct worden gemonteerd volgens de montage-instructies.
Uw Weber^® gasbarbecue mag nooit door kinderen worden gebruikt. Toegankelijke delen van de barbecue kunnen erg heet zijn. Houd jonge kinderen uit de buurt wanneer de barbecue in gebruik is.
Wees voorzichtig bij het gebruik van uw Weber^® gasbarbecue. Deze zal heet zijn tijdens het koken of schoonmaken en mag nooit onbeheerd worden achtergelaten of worden verplaatst terwijl deze in gebruik is.
Gebruik geen houtskool of lavasteen in uw Weber^® gasbarbecue.
Leun tijdens het aansteken van de barbecue of het koken nooit over de open barbecue.
Plaats nooit handen of vingers op de voorkant van de cookbox wanneer de barbecue heet is of de deksel open is.
Probeer geen gasaansluiting los te koppelen terwijl uw barbecue in werking is.
Gebruik hittebestendige barbecuehandschoenen of wanten bij het gebruik van de barbecue.
Houd het kookgedeelte vrij van ontvlambare dampen en vloeistoffen zoals benzine, alcohol, enz., en brandbare materialen.
Mochten de branders uitgaan terwijl de barbecue in gebruik is, draai dan alle gaskranen dicht. Open de deksel en wacht vijf minuten voordat u probeert de barbecue opnieuw aan te steken, met behulp van de ontstekingsinstructies.
Gebruik de barbecue niet binnen 60 cm van brandbare materialen. Dit omvat de bovenkant, onderkant, achterkant of zijkanten van de barbecue.
Bouw dit model barbecue niet in een ingebouwde of inschuifbare constructie. Het negeren van deze WAARSCHUWING kan een brand of een explosie veroorzaken die eigendommen kan beschadigen en ernstig lichamelijk letsel of de dood kan veroorzaken.
Gebruik deze barbecue alleen buitenshuis in een goed geventileerde ruimte. Niet gebruiken in een garage, gebouw, tochtportaal of een andere afgesloten ruimte.
Uw Weber^® gasbarbecue mag niet worden gebruikt onder een brandbare bovenconstructie.
Uw Weber^® gasbarbecue is niet bedoeld om te worden geïnstalleerd in of op recreatievoertuigen en/of boten.
Bewaar geen extra (reserve) of losgekoppelde propaancilinder onder of in de buurt van deze barbecue.
Na een periode van opslag en/of niet-gebruik, moet de Weber^® gasbarbecue worden gecontroleerd op gaslekken en branderobstructies voor gebruik. Zie de instructies in deze gebruikershandleiding voor de juiste procedures.
Gebruik de Weber^® gasbarbecue niet als er een gaslek aanwezig is.
Gebruik geen vlam om te controleren op gaslekken.
Plaats geen barbecuehoes of iets brandbaars op of in de opslagruimte onder de barbecue terwijl de barbecue in werking is of heet is.
Aardgas is geen vloeibaar propaangas. De omzetting of poging tot gebruik van vloeibaar propaangas in een aardgaseenheid of aardgas in een vloeibaar propaaneenheid is gevaarlijk en maakt uw garantie ongeldig.
Houd elk elektrisch snoer en de brandstoftoevoerslang uit de buurt van verwarmde oppervlakken.
Vergroot de ventielopeningen of branderpoorten niet bij het reinigen van de ventielen of branders.
De Weber^® gasbarbecue moet regelmatig grondig worden gereinigd.
Mocht er een vetbrand ontstaan, schakel dan alle branders uit en laat de deksel gesloten totdat het vuur is gedoofd.

AANVULLENDE WAARSCHUWINGEN
VOOR DE STAAT CALIFORNIË:
Verbrandingsbijproducten die worden geproduceerd bij het gebruik van dit product bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.
Proposition 65 Waarschuwing: Het hanteren van het messing materiaal op dit product stelt u bloot aan lood, een chemische stof waarvan de staat Californië weet dat deze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaakt. (Was uw handen na het hanteren van dit product.)

VEILIGHEIDSCONTROLES VOORDAT U UW BARBECUE GEBRUIKT

VEILIGHEID EERST
Het is verstandig en slim om er een gewoonte van te maken om een paar veiligheidscontroles uit te voeren voordat u gaat grillen.

Wanneer u zich klaarmaakt om te grillen, moet uw eerste gedachte altijd veiligheid zijn. Hieronder volgen een paar veiligheidscontroles die u elke keer dat u grilt, moet uitvoeren.

UITSCHUIFBARE VETOPVANGBAK

Uw barbecue is gebouwd met een vetopvangsysteem, dat vet van het voedsel afvoert naar verwijderbare containers.
Controleer de uitschuifbare vetopvangbak op vetophoping elke keer dat u uw barbecue gebruikt. Verwijder overtollig vet met een plastic schraper (1). Was de vetopvangbak met een oplossing van zeep en water en spoel af met water.

Bekleed de uitschuifbare vetopvangbak niet met aluminiumfolie.

OPVANGBAK EN WEGWERPVETOPVANGBAK
Vet uit de uitschuifbare vetopvangbak wordt afgevoerd naar een opvangbak. Het schoonmaken van de opvangbak is net zo belangrijk als het schoonmaken van de uitschuifbare vetopvangbak.
Controleer de opvangbak op vetophoping elke keer dat u uw barbecue gebruikt. Verwijder overtollig vet met een plastic schraper (2). Was de opvangbak met warm zeepsop en spoel af met water. Om de opvangbak langer schoon te houden, kunt u de opvangbak bekleden met een Weber^® wegwerpvetopvangbak of met aluminiumfolie.

Controleer de uitschuifbare vetopvangbak en de opvangbak op vetophoping voor elk gebruik. Verwijder overtollig vet om een vetbrand te voorkomen. Een vetbrand kan ernstig lichamelijk letsel of schade aan eigendommen veroorzaken.

SLANGINSPECTIE
De slang moet routinematig worden gecontroleerd op tekenen van barsten (3).

Controleer de slang voor elk gebruik van de barbecue op inkepingen, barsten, slijtage of sneden. Als de slang op enigerlei wijze beschadigd is, gebruik de barbecue dan niet. Vervang deze alleen door een door Weber^® goedgekeurde vervangingsslang. Neem contact op met de klantenservicevertegenwoordiger in uw regio via de contactgegevens op onze website.
Log in op www.weber.com^®.

Referenties

• BBQ Grills | Weber Charcoal & Gas Grills

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Weber SPIRIT E210 / E310 / SP30 Handleiding

Beschikbare talen
