CONFIGURATIE VAN
ROERSTAAFJESTOREN
De roerstaafjestoren kan een enkel type
roerstaafjes met een lengte van 90, 105 of
115 mm leveren.
Als roerstaafjes met een andere lengte
worden gebruikt, moet u de geleider van de
toren afstellen.
Bevestig de geleider op de roerstaafjesto-
ren met de boringen die overeenkomen met
de lengte van de te leveren roerstaafjes.
De roerstaafjes moeten vrij door de gelei-
der vallen; gebruik het roerstaafjesgewicht-
je met de juiste lengte.
C B A
2
1
C B A

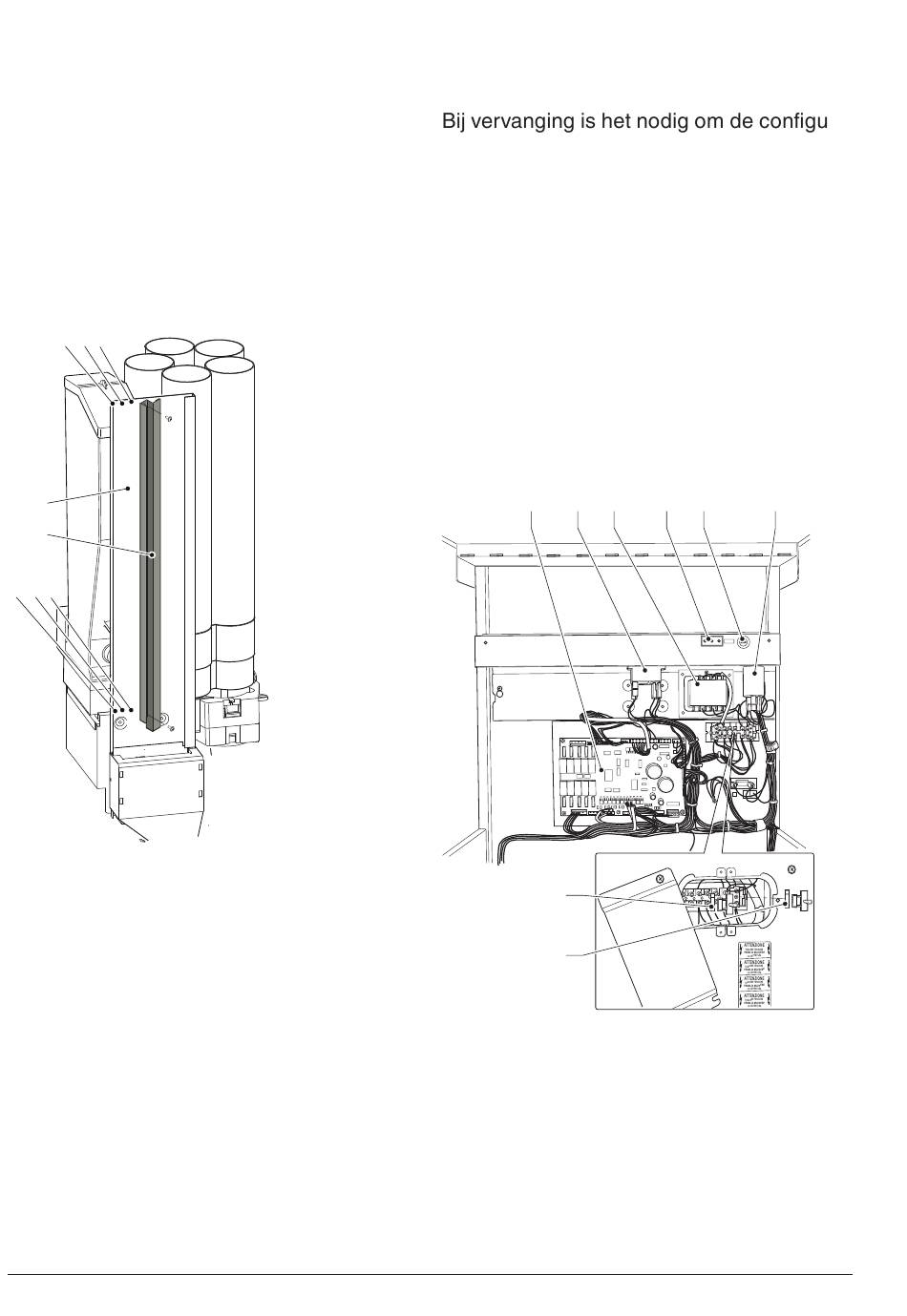

Afb. 48
1. Roerstaafjesgeleider
2. Roerstaafjestoren
A. Boring voor bevestiging roerstaafjesgeleider
(90 mm)
B. Boring voor bevestiging roerstaafjesgeleider
(105 mm)
C. Boring voor bevestiging roerstaafjesgeleider
(115 mm)
ELEKTRONISCHE KAARTEN
De elektronische kaarten zijn ontworpen
om op verschillende toestelmodellen te
kunnen worden gebruikt.
ratie van de kaarten te controleren en de
geschikte software te downloaden.
VOEDING EN ZEKERINGEN
De zekering van de netspanning is toegan-
kelijk zonder de afdekplaat te verwijderen.
De transformator die spanning levert aan
de kaarten en de bijbehorende zekeringen
zijn toegankelijk door het verwijderen van
de bakken en het verplaatsen van het luik,
na het losdraaien van een schroef
Belangrijk!!!
De afdekplaten moeten worden verwij-
derd als de machine van de netspan-
ning is losgekoppeld.
8
7
2
1
Afb. 49
1. Zekeringen secundaire transformator
2. Zekeringen primaire transformator
3. Ruisfilter
4. Netzekering
5. Aftakspanning
6. Transformator
7. Relais boilercontrole
8. Activeringskaart
9. Toegangsluik zekeringen
66
6
5
4
3
T 16A
