ACTIVERINGSKAART
Deze kaart zorgt, met behulp van relais,
voor het activeren van de verbruikers en
rechtstreeks van de gelijkstroommotoren.
Bestuurt de signalen afkomstig van de nok-
ken en/of microschakelaars op de diverse
gebruikers. Het controleert ook de boiler-
kaart. De kaart wordt gevoed met 24 Vac
voor de elektronica-en betaalsystemen.
De software van de kaartbesturing wordt
rechtstreeks op de microprocessor geladen
(d.m.v. RS232).
- De groene LED 3 knippert bij de normale
werking van de C.P.U.-kaart;
- De groene LED 6 geeft aan dat er 5 Vcc
aanwezig is.
- De rode LED 4 gaat branden tijdens de
reset van de kaart
- De rode LED 1 (niet gebruikt op dit model)
geeft de functiestaat aan van de weer-
stand van de espresso-boiler.
- De rode LED 2 geeft de functiestaat aan
van de weerstand van de instantboiler.
- De groene LED 8 (niet gebruikt op dit mo-
del) toont de pulsen van de volumetrische
meter.
- De groene LED 5 geeft aan dat er 34 Vdc
aanwezig zijn.
- De groene LED 7 geeft aan dat er inge-
stelde 34 Vdc aanwezig zijn
(
RELAISFUNCTIE
ZIE ELEKTRISCH SCHEMA
RELAIS
GEBRUIKER
RL1
=
Niet in gebruik
RL2
=
Niet in gebruik
RL3
=
Niet in gebruik
RL4
=
Niet in gebruik
RL5
=
Niet in gebruik
RL6
=
Niet in gebruik
RL7
=
EEA
RL8
=
Niet in gebruik
RL9
=
MSB
RL10 =
MSCB
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
35
34

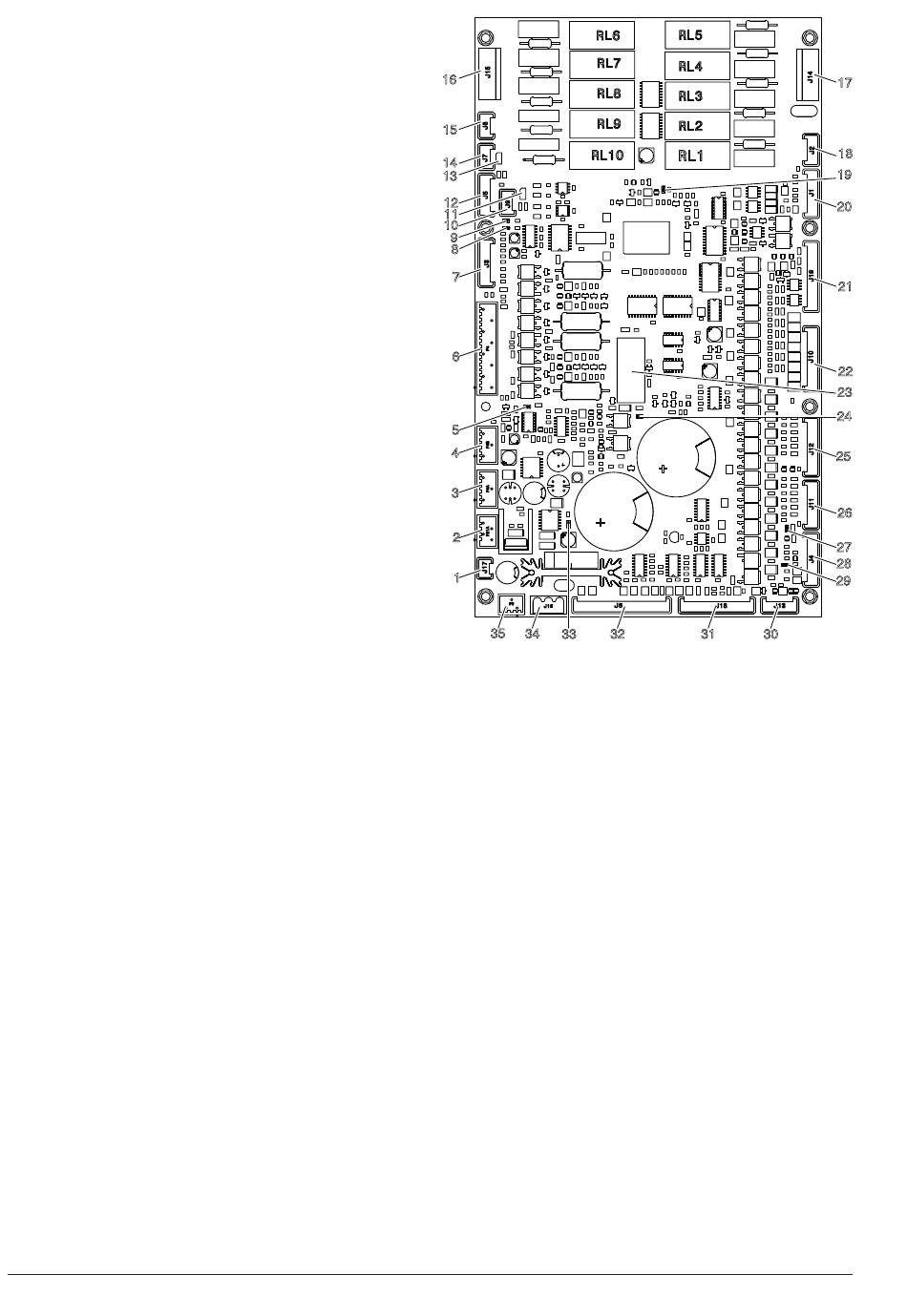

Afb. 52
1. (J17) Stofafzuiger
2. (P21A) en 34VDC spoel veiligheidsrelais 34Vdc
en input deur
3. (P4A) Voeding CPU
4. (P4B) Voeding CPU
)
5. Led 5
6. (P4) Zuigermotor en borstelmotor zeteenheid
7. (J3) Niet in gebruik
8. Led 2
9. Led 1
10. (J9) Niet in gebruik
11. Niet in gebruik
12. (J5) Sonde en relais boiler
13. geleiderbrug CAN-BUS
14. (J7) CAN-BUS
15. (J8) CAN-BUS
16. (J15) Gebruikers
17. (J14) Niet in gebruik
18. (J2) Niet in gebruik
19. Led 4
20. (J1) Niet in gebruik
21. (J19) input / output 24V
22. (J10) Doseermotor
23. Veiligheidsrelais 34Vdc
24. Led 7
25. (J12) Mixermotors
26. (J11) Pomp
27. Led 3
28. (J4) Stekker RS232
29. Led 8
30. (J13) Niet in gebruik
31. (J18) Input
32. (J6) Input
33. Led 6
34. (J16) Voeding 24Vac
35. (P8) Niet in gebruik
68
33
32
31
17
18
19
20
21
22
23
24
25
26
27
28
29
30
04-2017 5535 00
