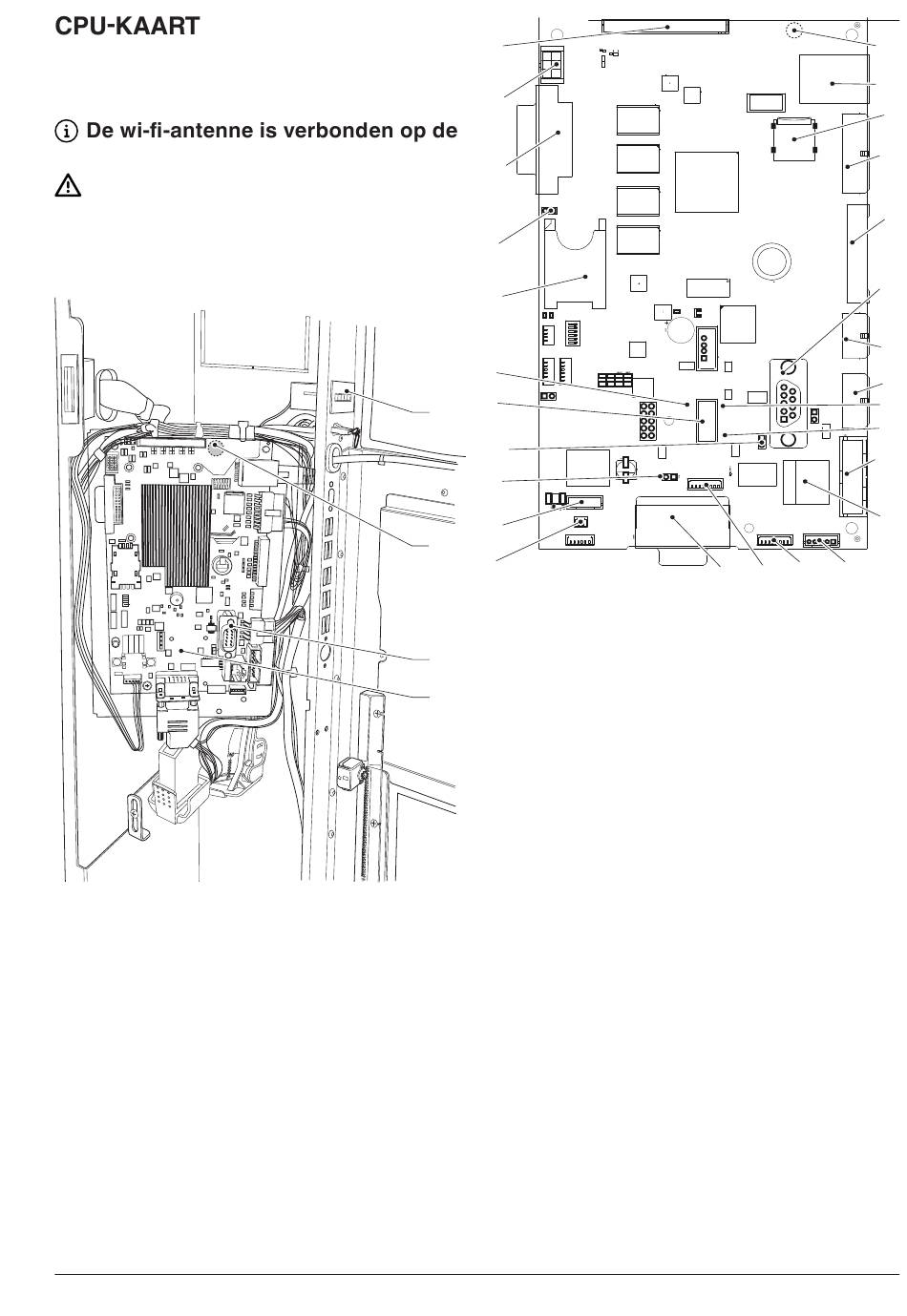

De CPU-kaart beheert de communicatie
met het aanraakscherm, met de betaalsys-
temen en de connectiviteitsfuncties.
achterzijde van de CPU-kaart.
De antenne en de bijbehorende con-
nector zijn zeer delicaat, let goed op
dat u ze niet beschadigt wanneer u de
CPU-kaart verwijdert (bijvoorbeeld om
ze te vervangen).
Afb. 50
1. C.P.U.-kaart
2. Seriële RS232
3. Connector antenne wi-fi*
4. Mechanische impulsenteller (indien aanwezig)
*. op de achterzijde van de kaart
11
10
9
8
7
6
5
4
4
3
2
3
1
Afb. 51
1. (J2) schakelaar connectiviteit
2. (CN30) niet gebruikt
3. (JP2) brugje
2
4. (JP5) brugje
5. poort
USB OTG
6. Gele led
1
RESET
7. slot SIM card*
8. (JP4) brugje aanwezigheid
9. (J16) connector
10. (CN31) verlichting aanraakscherm
11. (CN55) Bus
12. (CN33) connector antenne wi-fi**
13. connector ethernet (1 Gbit/s)
14. slot
MICRO SD
15. (J42) knoppen service en impulsenteller*
16. (J43) digitale ingangen / uitgangen
17. Connector seriële
18. (J41) niet gebruikt
19. (J35) Betaalsystemen
20. Rode led
VOEDING
21. Groene led
22. (J36) Betaalmiddelherkenningstoestel
23. connector ethernet (100 Mbit/s)
24. (CN9) connector aanraakscherm
25. (J47) niet gebruikt
26. (CN34) niet gebruikt
27. (CN29)
CAN BUS
*. Indien aanwezig
**. Op de achterzijde van de kaart
67
27
26
1 gesloten
CAN BUS
2 open
CAN BUS
SIM CARD
DVI
2
I
C
*
232
RS
RUN
aanraakscherm
12
13
14
15
16
17
18
19
20
21
22
23
25
24
04-2017 5535 00
