RELAIS BOILERCONTROLE
Dit relais controleert de werking van de
weerstand van de boiler instant producten
KAART STROOMREGELAAR
De kaart stroomregelaar zorgt voor een
lichting.
De kaart geeft een constante helderheid
van de esthetische panelen
De kaart wordt op de te openen drager van
de CPU kaart geplaatst.
J1
1

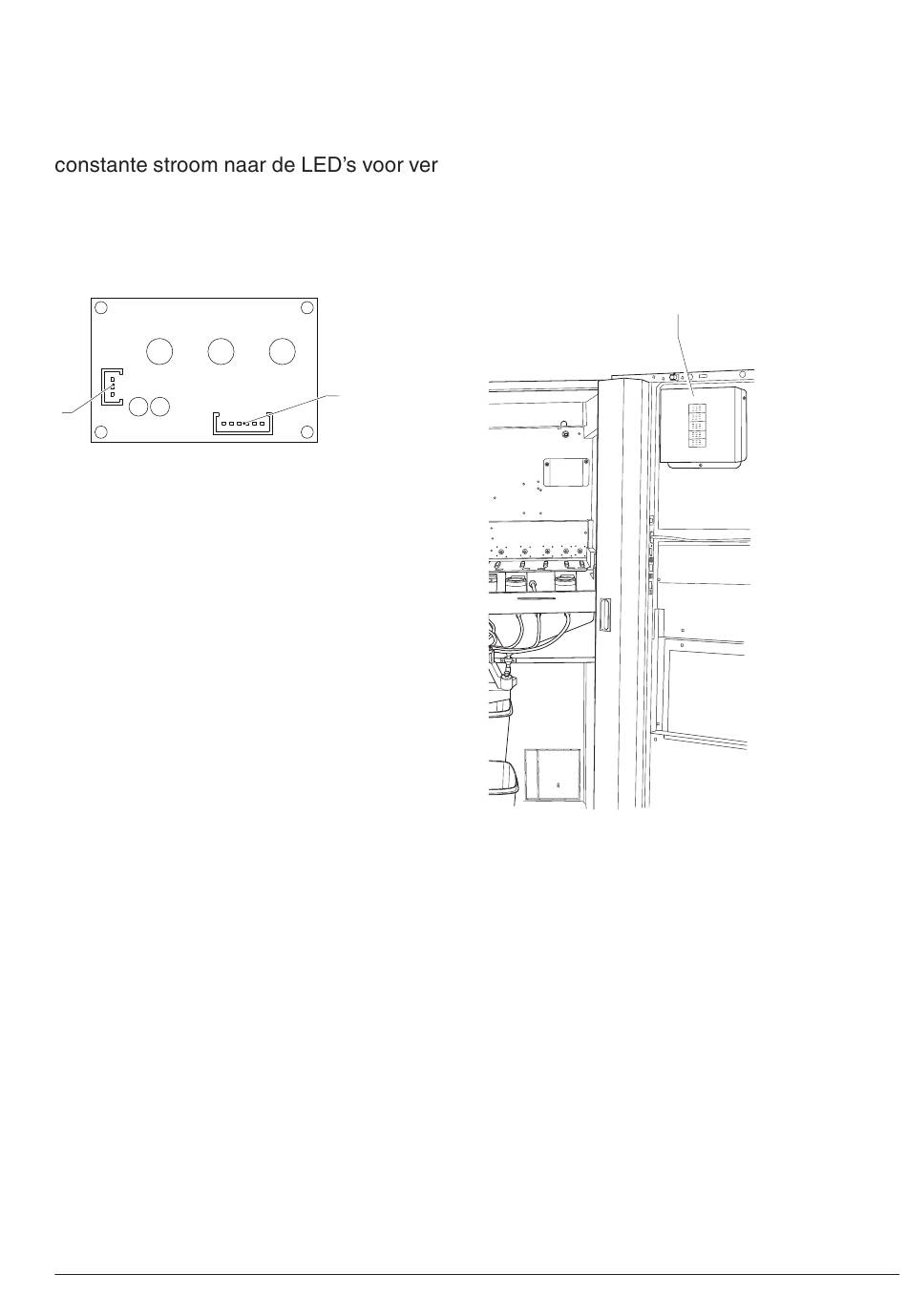

Afb. 53
1. Aan de CPU-kaart
2. Aan de LED's voor verlichting
2
J2
STROOMVOORZIENINGSTOESTEL
AANRAAKSCHERM
Het stroomvoorzieningsapparaat van het aanraak-
scherm is links boven in de deur gemonteerd.
Het stroomvoorzieningsapparaat is onderhouds-
en/of afstellingsvrij.
Als werkzaamheden moeten worden uitgevoerd op
-
het stroomvoorzieningsapparaat (bijvoorbeeld voor
de vervanging):
1.Koppel het toestel los van het stroomnet
Opgelet !!!
Het stroomvoorzieningsapparaat is verbonden met
de netwerkspanning
2. verwijder de beschermafdekking
Afb. 54
1. Stroomvoorzieningsapparaat van
aanraakscherm
69
1
04-2017 5535 00
