5 Installeren
5

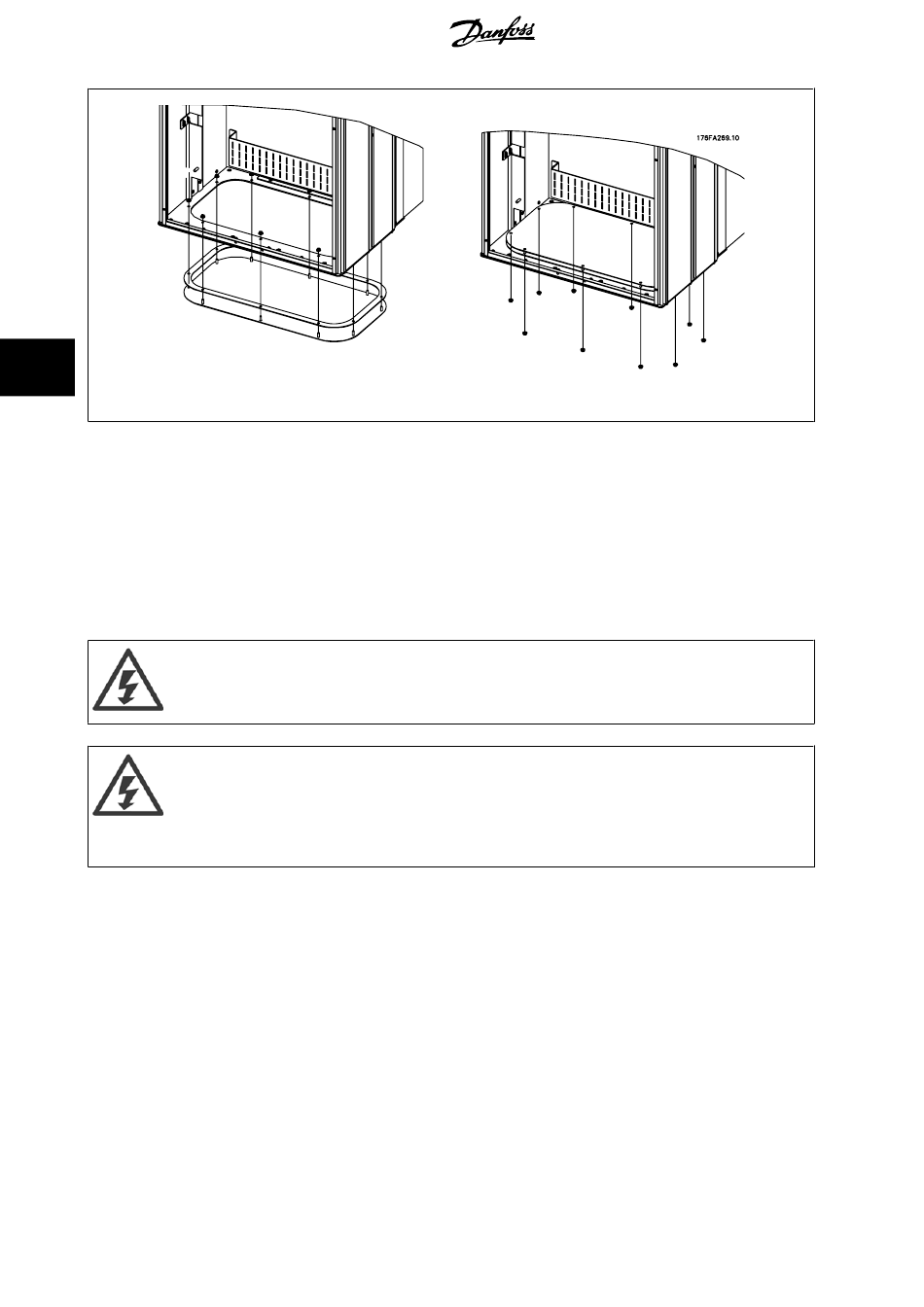

Afbeelding 5.17: Montage bodemplaat, framegrootte E1
De bodemplaat van E1 kan zowel aan de binnenzijde als aan de buitenzijde van de behuizing worden gemonteerd, wat zorgt voor flexibiliteit tijdens het
installatieproces. Als de plaat aan de buitenzijde wordt gemonteerd, kunnen de kabelpakkingen en kabels namelijk worden bevestigd voordat de fre-
quentieomvormer op de voet wordt geplaatst.
5.2.8 Zekeringen
Aftakcircuitbeveiliging
Om de installatie tegen elektrische gevaren en brand te beveiligen, moeten alle aftakcircuits in een installatie en in schakelaars, machines enz. zijn voorzien
van een beveiliging tegen kortsluiting en overstroom volgens de nationale/internationale voorschriften.
Kortsluitbeveiliging:
De frequentieomvormer moet worden beveiligd tegen kortsluiting om elektrische gevaren of brand te voorkomen. Danfoss raadt het
gebruik van onderstaande zekeringen aan om onderhoudspersoneel en apparatuur te beschermen in geval van een interne storing in
de omvormer. De frequentieomvormer biedt een algehele beveiliging tegen kortsluiting in de motoruitgang.
Overstroombeveiliging
Zorg voor een overbelastingsbeveiliging om brand door oververhitting van de kabels in de installatie te voorkomen. Een overstroom-
beveiliging moet altijd worden uitgevoerd overeenkomstig de nationale voorschriften. De frequentieomvormer is voorzien van een
interne overstroombeveiliging die kan worden gebruikt voor bovenstroomse overbelastingsbeveiliging (met uitzondering van UL-toe-
passingen). Zie Par. 4-18
een circuit dat maximaal 100.000 A
Overstroombeveiliging
Voor toepassingen die niet hoeven te voldoen aan UL/cUL raadt Danfoss aan om de aangegeven zekeringen in onderstaande tabel te gebruiken, waarmee
wordt voldaan aan EN 50178.
Andere typen kunnen in geval van storing onnodige schade aan de frequentieomvormer veroorzaken.
102
Stroombegr.
in de VLT HVAC Drive
Programmeerhandleiding
(symmetrisch) en 500/600 V kan leveren.
rms
MG.11.B9.10 – VLT
®
is een gedeponeerd handelsmerk van Danfoss
®
VLT
HVAC Drive Design Guide
. De zekeringen moeten bescherming bieden in
