7 Installatie en setup RS 485
7.4.6 Het dataveld

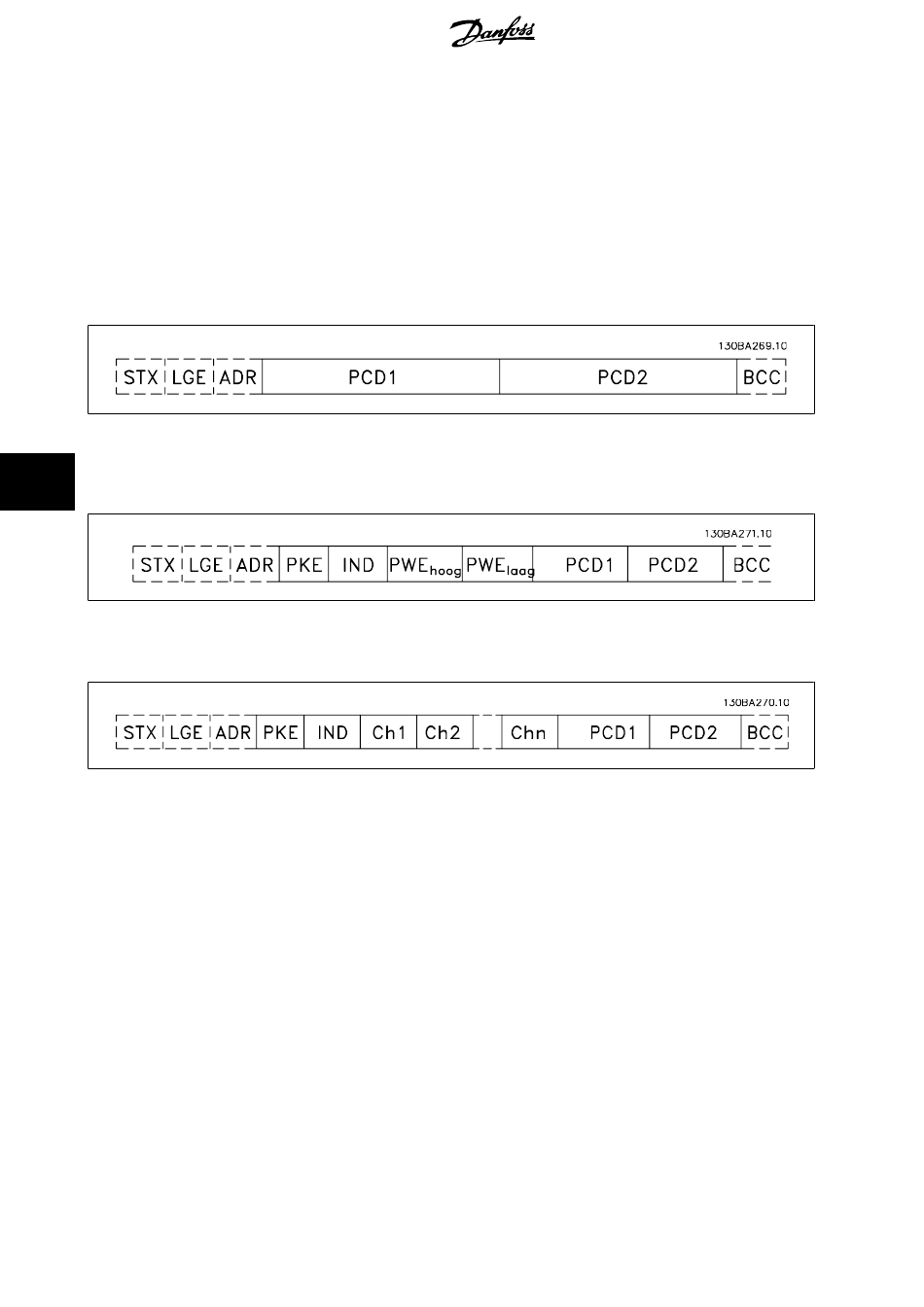

De structuur van datablokken hangt af van het type telegram. Er zijn drie typen telegrammen; het type geldt voor zowel stuurtelegrammen (ma-
ster=>slave) als antwoordtelegrammen (slave=>master).
De drie telegramtypen zijn:
Procesblok (PCD):
Het PCD bestaat uit een datablok van vier bytes (2 woorden) en bevat:
- stuurwoord en referentiewaarde (van master naar slave)
- statuswoord en actuele uitgangsfrequentie (van slave naar master).
Parameterblok:
Het parameterblok wordt gebruikt voor het overdragen van parameters tussen master en slave. Het datablok bestaat uit 12 bytes (6 woorden) en bevat
7
ook het procesblok.
Tekstblok:
Het tekstblok wordt gebruikt om teksten te lezen of te schrijven via het datablok.
