VLT
HVAC Drive Design Guide

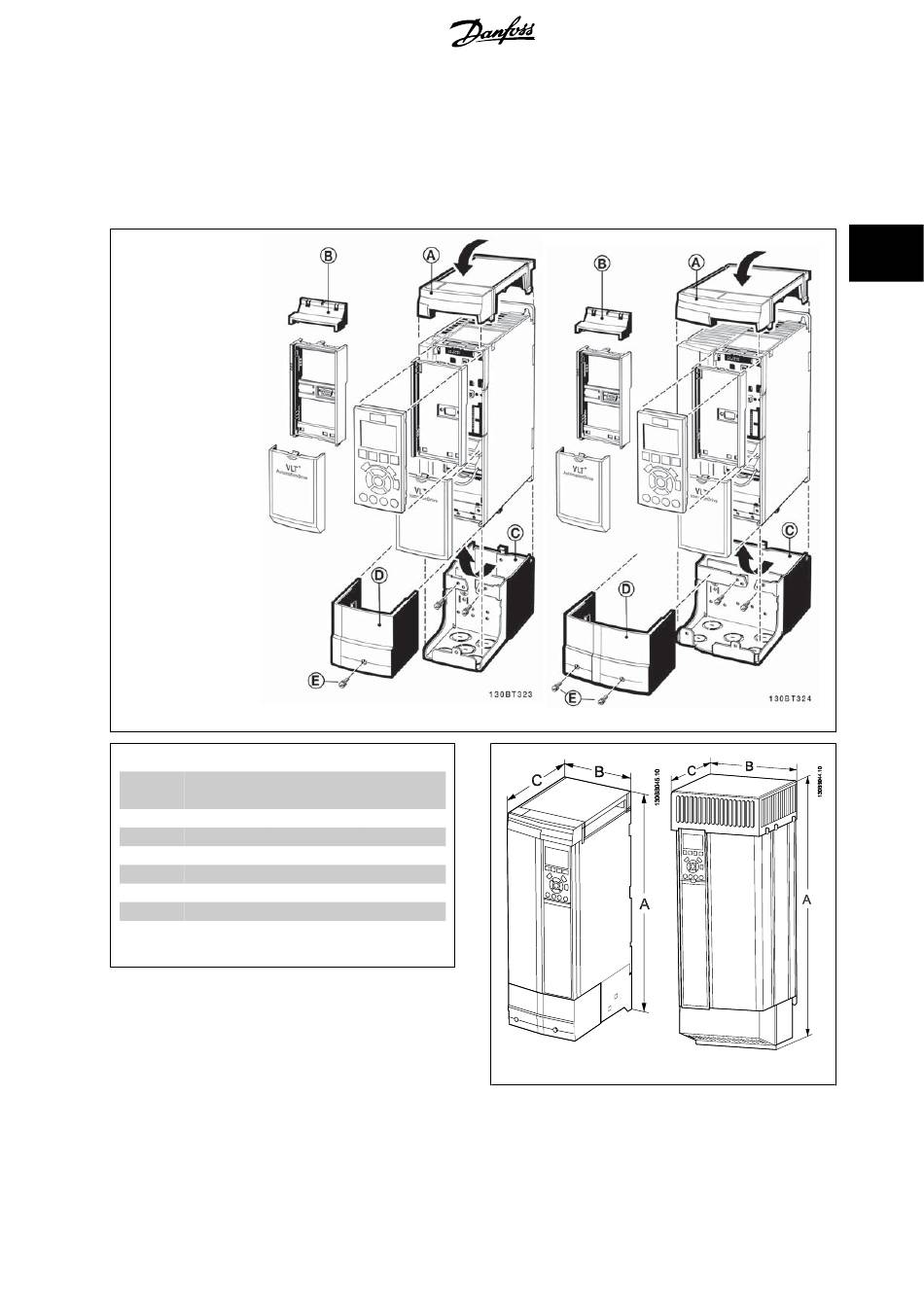

3.1.13 Behuizingsset IP 21/IP 4x/Type 1
IP 21/IP 4x boven/Type 1 is een optioneel behuizingsonderdeel dat beschikbaar is voor IP 20 Compact-eenheden in behuizing A2/A3, B3/B4 en C3/C4.
Door gebruik van de behuizingsset wordt een IP 20-toestel opgewaardeerd om te voldoen aan behuizing IP 21/4x boven/Type 1.
De IP 4x boven kan worden toegepast op alle standaard IP 20 FC VLT HVAC Drive-varianten.
A – Bovenafdekking
B – Rand
C – Voetstuk
D – Afdekking voetstuk
E – Schroef/schroeven
Plaats de bovenafdekking
zoals aangegeven. Bij ge-
bruik van een A- of B-optie
moet de rand worden aan-
gebracht om de bovenin-
gang af te dekken. Plaats
voetstuk C onder aan de
omvormer en gebruik de
klemmen uit de accessoire-
tas om de kabels op de juis-
te wijze te bevestigen. Ga-
ten voor kabelpakkingen:
Maat A2: 2x M25 en 3x M32
Maat A3: 3x M25 en 3x M32
Afmetingen
Type behui-
Hoogte (mm)
zing
A
A2
372
A3
372
B3
475
B4
670
C3
755
C4
950
* Bij gebruik van optie A/B zal de diepte toenemen (zie de sectie
Mechanische afmetingen voor meer informatie)
Behuizing A2
Breedte (mm)
Diepte (mm)
B
C*
90
205
130
205
165
249
255
246
329
337
391
337
MG.11.B9.10 – VLT
®
is een gedeponeerd handelsmerk van Danfoss
Behuizing A3
A2, A3, B3
B4, C3, C4
3 Selectie VLT HVAC Drive
3
67
