VLT
HVAC Drive Design Guide

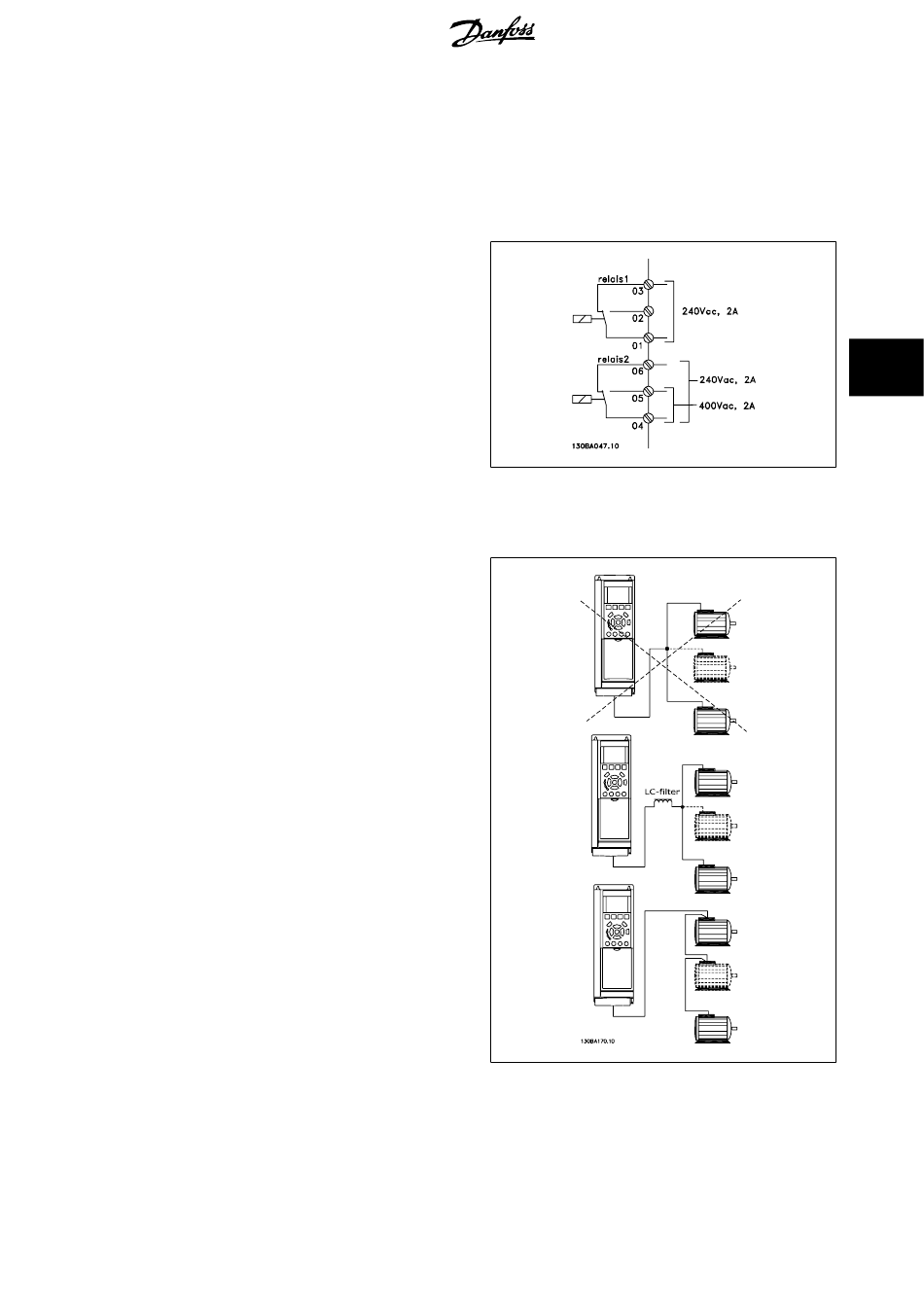

5.4.7 Relaisuitgang
Relais 1
•
Klem 01: gemeenschappelijk
•
Klem 02: normaal open 240 V AC
•
Klem 03: normaal gesloten 240 V AC
Relais 1 en relais 2 worden geprogrammeerd in Par. 5-40
Aan-vertr., relais
Par. 5-41
en Par. 5-42
Extra relaisuitgangen zijn beschikbaar via de optiemodule MCB 105.
5.4.8 Parallelle aansluiting van motoren
De frequentieomvormer kan een aantal parallel aangesloten motoren be-
sturen. De totale stroom die door de motoren wordt opgenomen, mag
niet groter zijn dan de nominale uitgangsstroom I
omvormer.
Als motoren parallel zijn aangesloten, kan Par. 1-29
motorgeg. (AMA)
niet worden gebruikt.
Als de motorvermogens sterk verschillen, kunnen er bij de start en bij
lage toerentallen problemen optreden. Dit komt omdat de relatief hoge
ohmse weerstand in de stator van kleine motoren een hogere spanning
vereist bij de start en bij lage toerentallen.
In systemen met parallel aangesloten motoren kan het thermisch relais
(ETR) van de frequentieomvormer niet worden gebruikt als motorbevei-
liging voor de afzonderlijke motoren. Daarom zijn er extra motorbeveili-
gingen nodig, zoals thermistoren in iedere motor of aparte thermische
relais. (Stroomonderbrekers zijn niet geschikt als beveiliging.)
Functierelais
,
Uit-vertr., relais
.
van de frequentie-
INV
Autom. aanpassing
MG.11.B9.10 – VLT
®
is een gedeponeerd handelsmerk van Danfoss
Relais 2
•
Klem 04: gemeenschappelijk
•
Klem 05: normaal open 400 V AC
•
Klem 06: normaal gesloten 240 V AC
5 Installeren
5
117
