VLT
HVAC Drive Design Guide
5.4.3 Stroomonderbrekers voor frame F
Framegrootte
F3
P500 380-480 V & P710-P800 525-690 V
F3
P630-P710 380-480 V & P900 525-690 V
F4
P800 380-480 V & P1M0-P1M2 525-690 V
F4
5.4.4 Contactgevers netvoeding voor frame F
Framegrootte
F3
P500-P560 380-480 V & P710-P900 525-690 V
F3
F3
F4
F4
P800-P1M0 380-480 V & P1M4 525-690 V

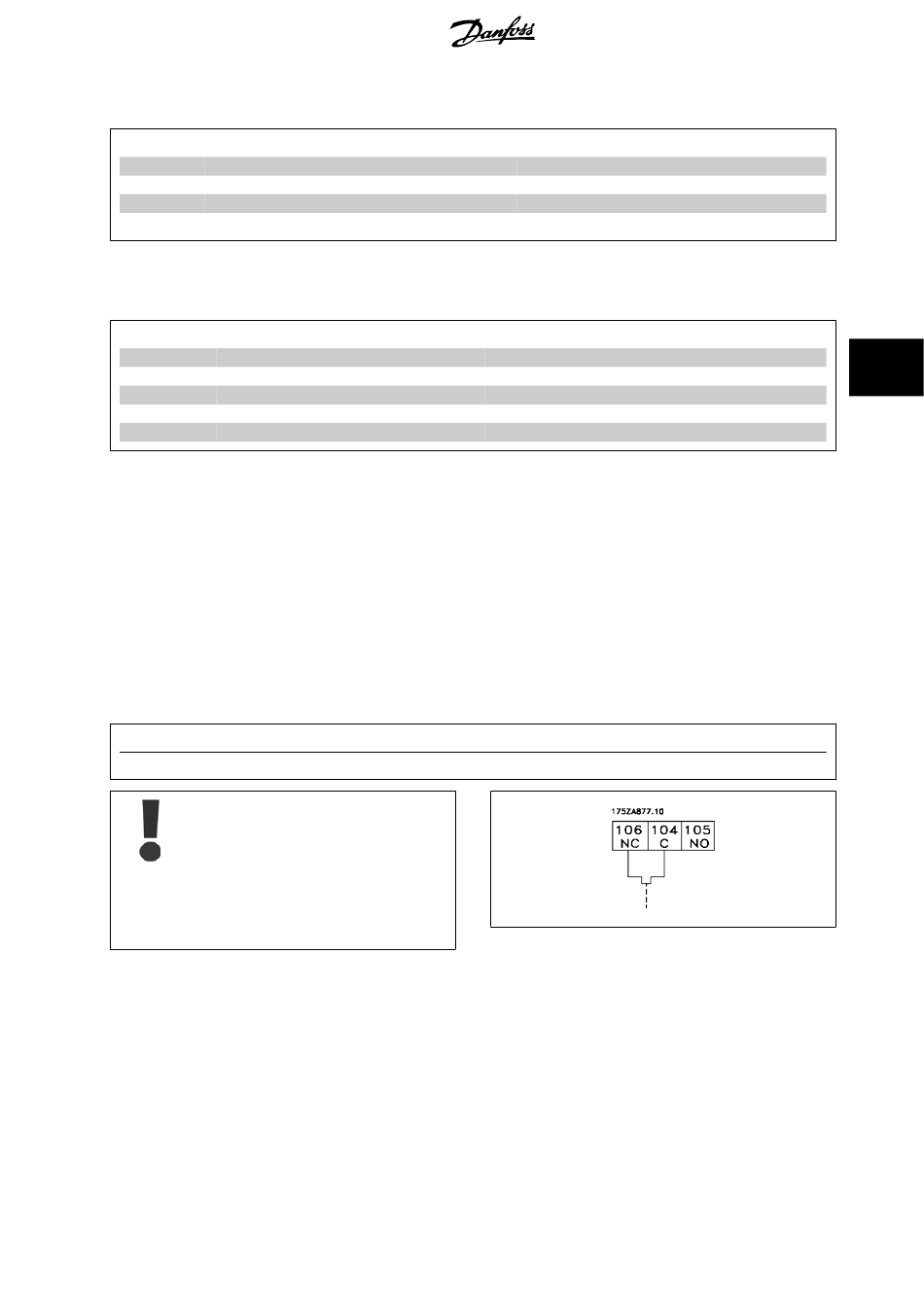

5.4.5 Temperatuurschakelaar remweerstand
Framegrootte D/E/F
Koppel: 0,5-0,6 Nm
Schroefmaat: M3
Deze ingang kan worden gebruikt om de temperatuur van een extern aangesloten remweerstand te bewaken. Als de ingang tussen 104 en 106 is
gerealiseerd, zal de frequentieomvormer uitschakelen (trip) en waarschuwing/alarm 27 Rem IGBT genereren. Als de verbinding tussen 104 en 105
gesloten is, zal de frequentieomvormer uitschakelen (trip) en waarschuwing/alarm 27 Rem IGBT genereren.
Verbreekcontact (NC): 104-106 (in de fabriek geïnstalleerde jumper)
Maakcontact (NO): 104-105
Klemnr.
106, 104, 105
Als de temperatuur van de remweerstand te hoog
wordt en de thermische schakelaar uitvalt, zal de fre-
quentieomvormer stoppen met remmen. De motor zal
gaan vrijlopen.
Er moet een KLIXON-schakelaar (verbreekcontact)
worden geïnstalleerd. Als deze functie niet wordt ge-
bruikt, moeten 106 en 104 samen kortgesloten wor-
den.
Vermogen & spanning
P1M0 380-480 V
Vermogen & spanning
P630 380-480 V
P710 380-480 V
P1M0 525-690 V
Functie
Temperatuurschakelaar remweerstand.
MG.11.B9.10 – VLT
®
is een gedeponeerd handelsmerk van Danfoss
Type
Merlin Gerin NPJF36120U31AABSCYP
Merlin Gerin NRJF36200U31AABSCYP
Merlin Gerin NRJF36200U31AABSCYP
Merlin Gerin NRJF36250U31AABSCYP
Type
Eaton XTCE650N22A
Eaton XTCE820N22A
Eaton XTCEC14P22B
Eaton XTCE820N22A
Eaton XTCEC14P22B
5 Installeren
5
115
