MHS400
Doorvoerboring voor de kabelvoering in de hef-schuif-vleugel
2. Montagestap:
• Bij houtelementen is een doorvoerboring (Ø 15 mm) noodzakelijk voor de kabelvoering in de vleugelgroef aan de bovenste
vleugelhoek aan de sluitzijde van de hef-schuif-vleugel. Daarvoor wordt met een 180 mm lange boor Ø 10 mm voorgeboord
aansluitend op Ø 15 mm nageboord (afb. 5 en 6).
Voor de doorgangsboring kan de boormal MHS400 doorgangsboring worden gebruikt (zie afb. 6) en is als accessoire ver-
krijgbaar.
• Bij HS-kunststof- en aluminiumprofielen is een doorgangsboring niet noodzakelijk. Indien nodig, kan de geleider zo worden
bewerkt dat de kabelgeleider mogelijk wordt.
4

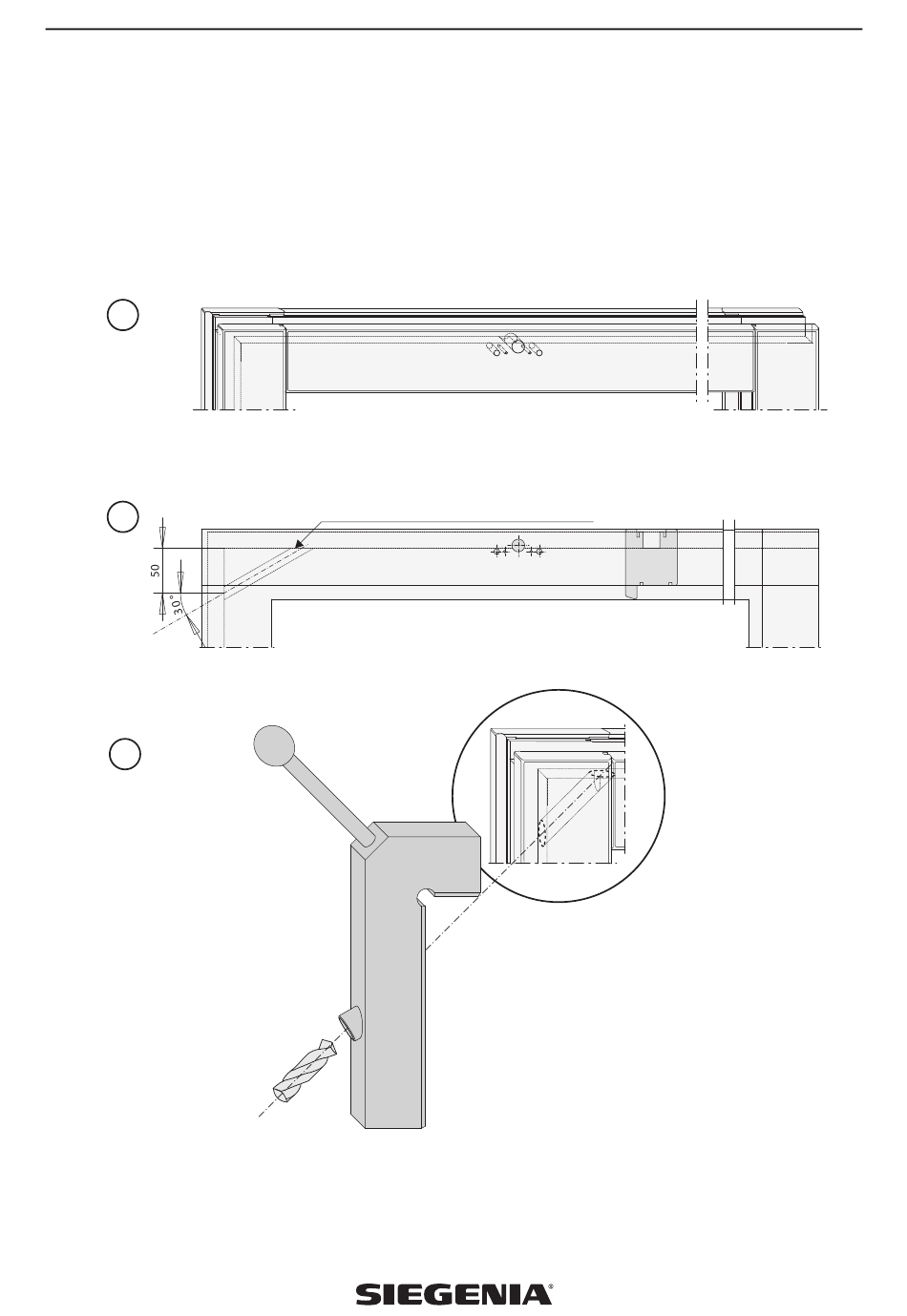

Boormaten doorvoerboring in de hef-schuif-vleugel
(Afb. houten profiel DIN links - DIN rechts in spiegelbeeld)
5
6
Boormal MHS400
Doorgangsboring
Boor 180 mm lang
Ø 10 voorboren en
op Ø 15 naboren
20
Doorgangsboring Ø 15 (voor kabeldoorlaat)
Montagehandleiding
Stand: 17.12.2014
