2.5 Montage hefaandrijving HA
Bevestiging en aansluiting van de hefaandrijving HA aan de hef-schuif-vleugel
5. Montagestap:
Positioneren en vastschroeven van de montageplaat HA
Variant A — met opliggende komgreep
Bij HS-elementen met een komgreep aan de buitenzijde (niet in de levering) moeten de bevestigingsschroeven van de kom-
greep (ISO schroefdraad M5) aan de bevestigingsplaat HA geschroefd worden. Indien noodzakelijk, moeten de bevesti-
gingsschroeven overeenkomstig ingekort worden.
Tip: Bevestigingsschroeven groter dan ISO schroefdraad M5 op komgrepen van andere fabrikanten kunnen onder omstan-
digheden de handmatige bediening met de noodbedieningshendel belemmeren.
De komgreep moet dan door de afdekrozet Si-line buiten (Mat.-Nr. PHZB- _ _ _ _ _ _ ) vervangen worden (zie productca-
talogus PORTAL, 8.1 krukken-HS).

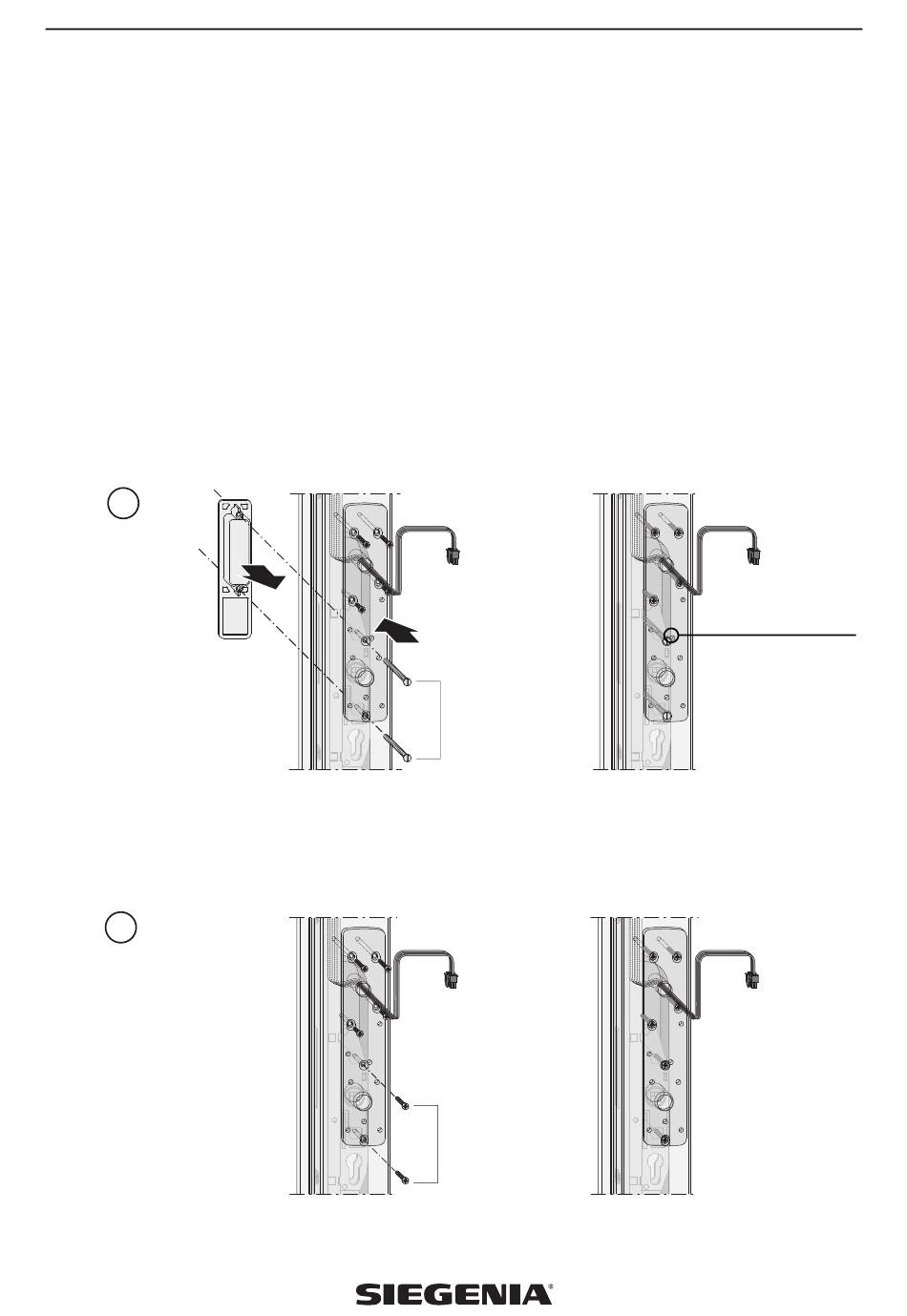

• Bevestigingsplaat HA en komgreep op hef-schuif-vleugel positioneren en conform voorbeeld vastschroeven (afb. A) — geschik-
te schroeven zie tabel, pagina 13.
A
Variant B — zonder komgreep (standaard bij nieuwe HS-elementen)
Aanbrengen van een opliggende komgreep is bij gebruik van de MHS400 niet noodzakelijk (afb. B).
B
Stand: 17.12.2014
ISO-schroefdraad-
Bouten M5
voor komgreep
Beslagschroeven
(In leveringsomvang)
MHS400
Boring moet voor werking van
de noodbediening vrij zijn!
27
