Montagehandleiding

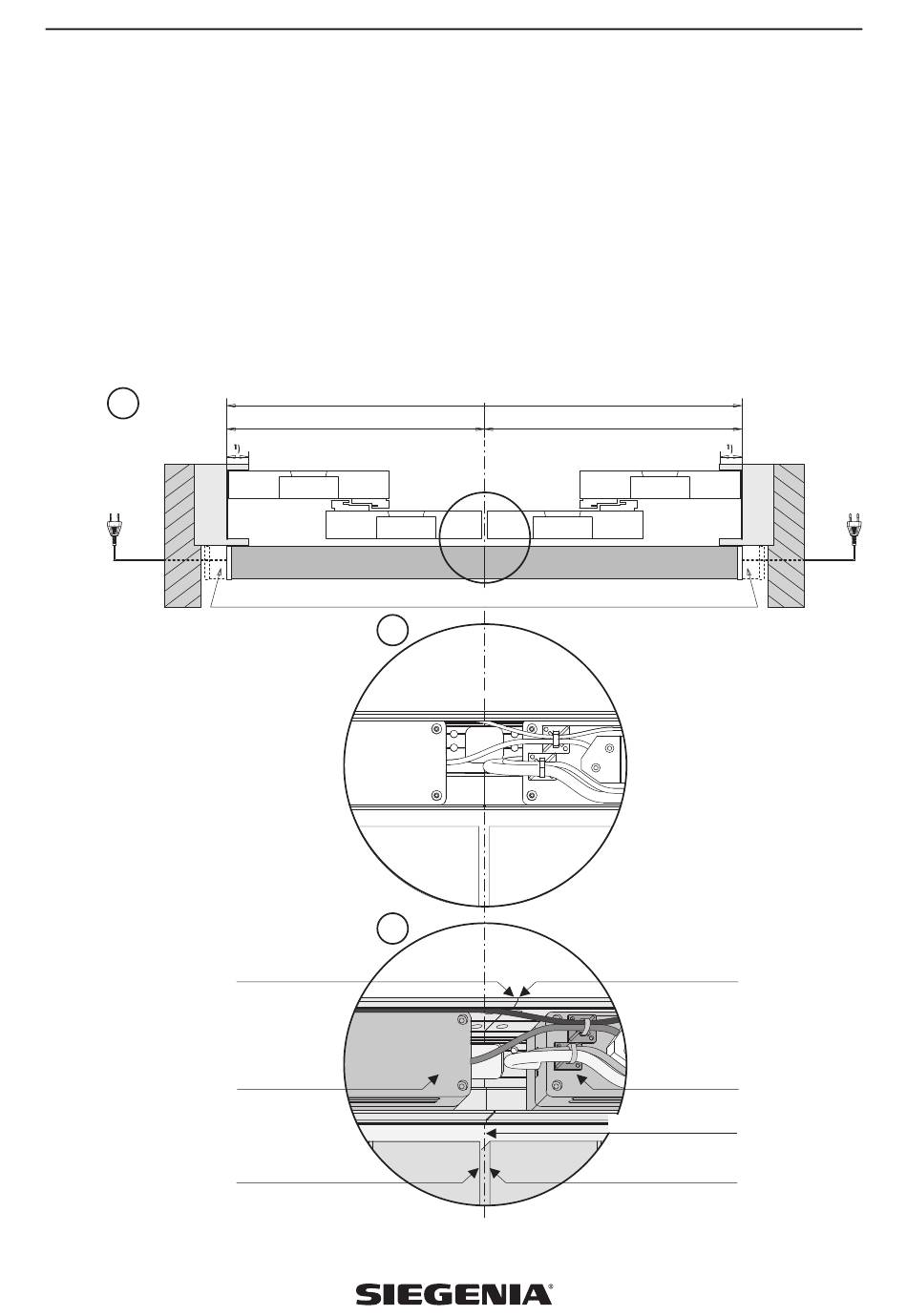

2.9 Montage schuifaandrijving SA - schema C
Horizontale positionering van de schuifaandrijving SA - schema C
Beide schuifaandrijvingen moeten exact in het midden van de beide vleugeluiteinden gemonteerd worden. Daarbij moeten
beide montagehoeken tegen elkaar worden gepositioneerd (afb. 2 en 3). De beide netadapters bevinden zich dan binnen,
tegenoverliggend.
Controle van de inwendige kaderbreedte (RIB) - schema C
Let er bij het uitmeten van de RIB op of een HS-kader met of zonder afdekking gebruikt wordt. Bij een afdekking ligt de bin-
nenkant van het kader naar binnen verplaatst en hier moet bij het uitmeten van de RIB in acht worden genomen. De RIB-
maten moeten steeds afzonderlijk voor de linker schuifaandrijving SA (maat 1) en de rechter schuifaandrijving SA (maat 2)
bepaald worden.
Ter controle van de correcte meting moet de totale RIB (maat A) gemeten worden. De maat A moet met de som van de RIB-
maten 1 en 2 overeenstemmen (afb. 1).
1
Kabel-
uitvoer
(naar
keuze)
Stand: 17.12.2014
Maat 1 = binnenkant kader
tot midden vleugelstootkant
Schuifaandrijving SA
afwijkende kaplengte (indien gewenst)
2
3
linker montagehoek
Netadapter linker
Schuifaandrijving SA
linker vleugelstootkant
A = RIB (incl. afdekking meten )
Maat 2 = binnenkant kader
tot midden vleugelstootkant
Schuifaandrijving SA
1
rechter montagehoek
Netadapter rechter
Schuifaandrijving SA
midden vleugelstootkant
rechter vleugelstootkant
MHS400
Kabel-
uitvoer
(naar
keuze)
35
