2.6 Montage schuifaandrijving SA - schema A
Horizontale positionering van de schuifaandrijving SA - schema A
Let er bij het uitmeten van de RIB op of het HS-kader met of zonder afdekking gebruikt wordt. Bij een afdekking ligt de bin-
nenkant van het kader naar binnen verplaatst en hier moet bij het uitmeten van de RIB rekening worden gehouden. De hier
aangegeven compensatie van 2 mm* komt overeen met de materiaaldikte van de zijdelingse afdekkap SA.

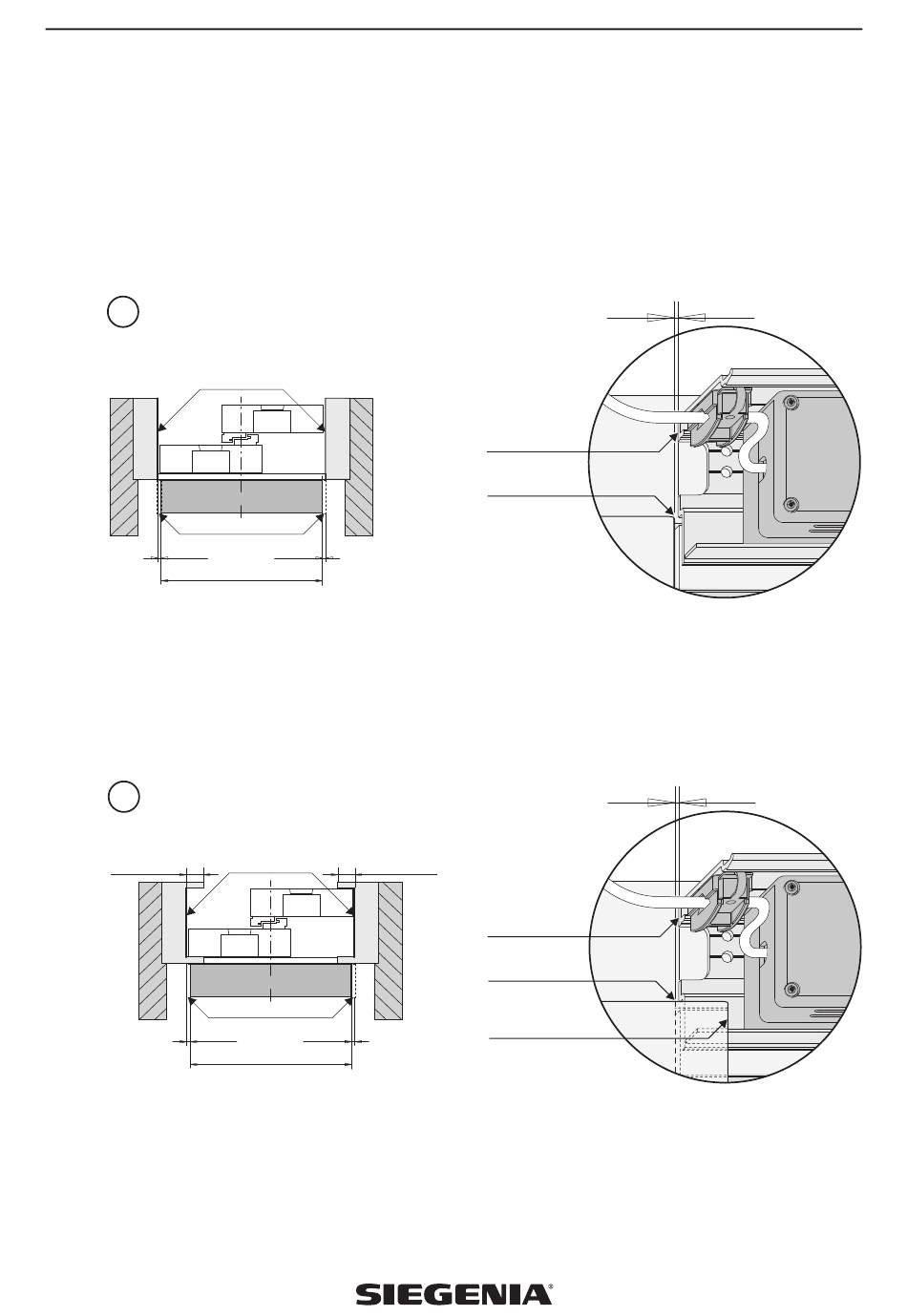

Variant A — HS-kader zonder afdekking
• Schuifaandrijving SA met 2 mm* verplaatst naar de binnenkant van het kader positioneren (zie afb. A):
A
Afbeelding voor positionering DIN links (DIN rechts in spiegelbeeld)
Binnenkant kozijn
Schuifaandrijving SA
Afdekkappen SA
2 mm*
Kaplengte
Variant B — HS-kader met afdekking
• Bij een HS-kader met afdekking is de binnenkant van het kader door de afdekking niet zichtbaar. De schuifaandrijving SA moet
met 2 mm* t.o.v. de binnenkant van het kozijn worden verplaatst (zie afb. B). Daartoe moet de maat van de binnenkant van
het kader voor de buitenkant van de afdekking voor het positioneren van de schuifaandrijving SA bepaald worden:
B
Afbeelding voor positionering DIN links (DIN rechts in spiegelbeeld)
Binnenkant kozijn
Afdekking
Schuifaandrijving SA
2 mm*
Stand: 17.12.2014
2 mm*
Afdekking
Afdekkappen SA
2 mm*
Kaplengte
Buitenkant
montagehoek
Kozijn-
binnenkant
Buitenkant
montagehoek
Kozijn-
binnenkant
Buitenkant
Afdekking
MHS400
2 mm*
2 mm*
31
