Montagehandleiding
2.4 Kabelplaatsing in de hef-schuif-vleugel
Plaatsing van kabel in de beslaggroef (sluitzijde hef-schuif-vleugel)
4. Montagestap:
Om beschadigingen aan de kabel (lintkabel, 6-aderig) in de hef-schuif-vleugel te vermijden, moeten de volgende aanwijzin-
gen absoluut worden gevolgd:
• Kabel moet vrij van bewegende delen zijn en mag niet ingeklemd zijn.
• Scherpe kanten, vooral bij aluminium elementen, moeten worden ontbraamd .
• De vergrendelnok of het regeldeel voor de kierventilatie moet in principe onder ingebouwd zijn.
Bij nieuwe HS-elementen kan de kabel door de sponning worden gevoerd. Bij inbouw van een sluitstangverlenging met kop-
pelstuk voor vleugelhoogtes groter dan 2700 mm moet de kabel door de sponning gevoerd worden.
Plaatsing kabel bij houtelementen
De 6-aderige lintkabel (geleverd) vastzetten met de kabelhouder in de HS-sluitstang en in de bovenste vleugelgroef van de
hef-schuif-vleugel. De meegeleverde kabelhouders laten zich hiertoe bevestigen in de HS-sluitstang inklikken of in de beslag-
groef met geschikte raamschroeven. De kabelhouders moeten steeds worden afgesteld met de schroefgaten en de vergren-
delnokken (afb. 1).
Plaatsing van kabel bij kunststof- en aluminiumelementen
Alleen bij kunststof- en aluminiumelementen worden afstandhouders gebruikt. De kabelhouders moeten steeds aan weerszij-
den boven- en onder de afstandhouders geplaatst worden (afb. 2).

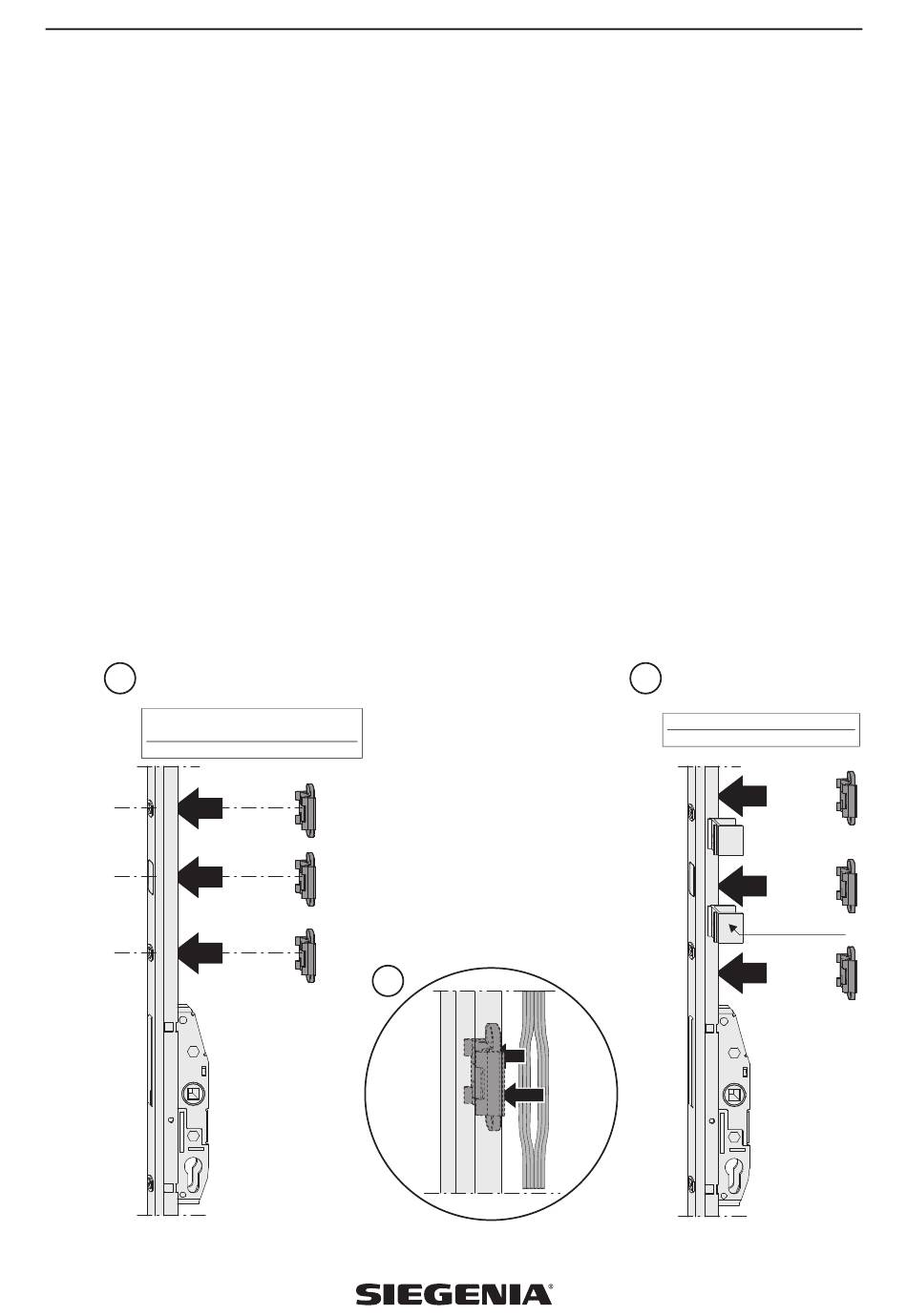

Montagevolgorde
• Kabelhouder in HS-sluitstang inklikken (afb. 1 en 2).
• De 6-aderige lintkabel elk 3-aderig opdelen en in de kabelhouder drukken (afb. 3).
HS-sluitstang
1
in houtelementen
zonder afstandhouders
Aantal schroefgaten
+ Aantal vergrendelbouten/grendeldelen
= Aantal kabelhouders
Stand: 17.12.2014
3
MHS400
HS-sluitstang
2
in KF- en aluminiumelementen
met afstandhouders
Aantal afstandhouders
= Aantal kabelhouders
Afstandsstuk
23
