Montagehandleiding

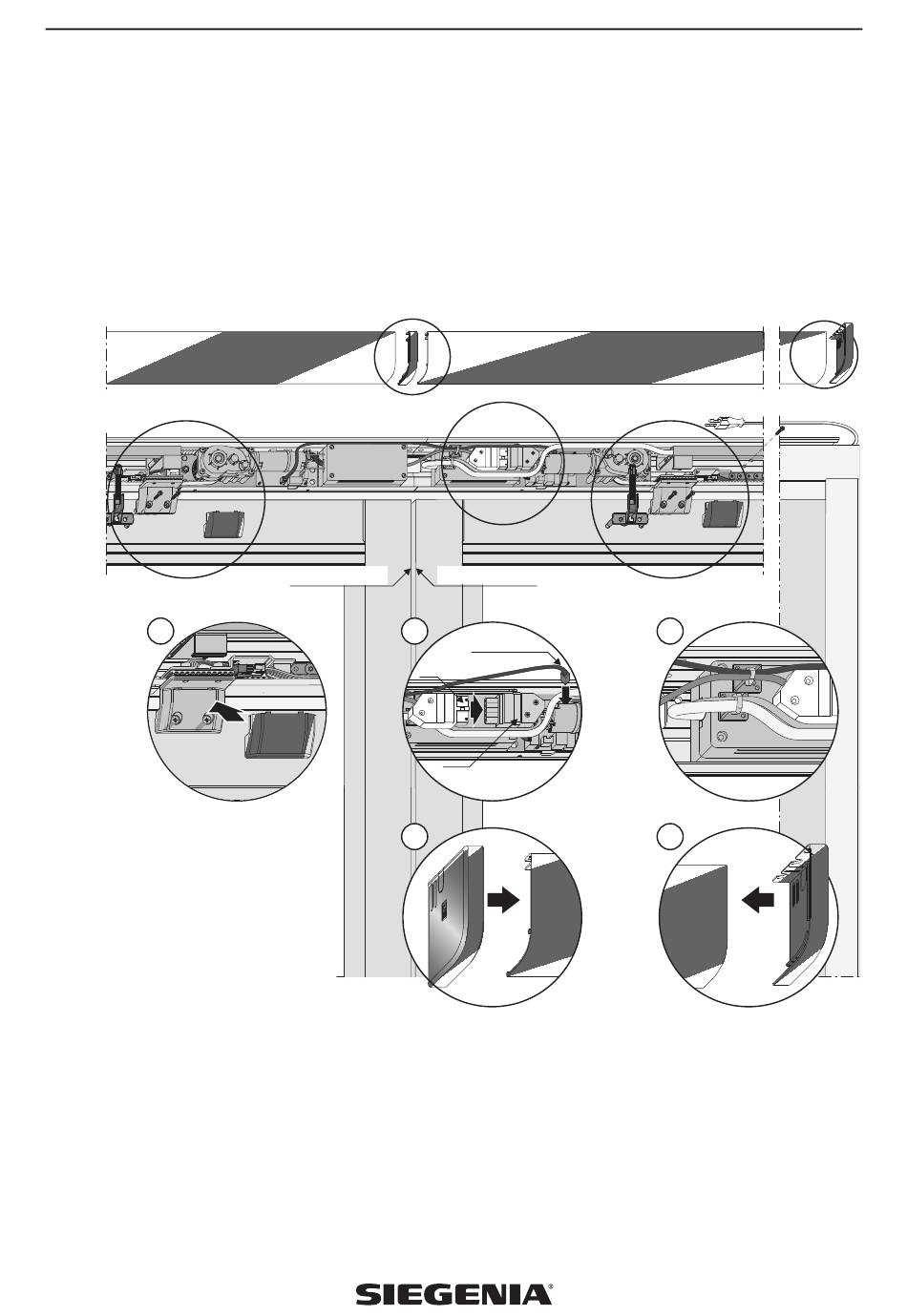

Loodrechte positionering en bevestiging van de schuifaandrijvingen SA - schema C
• Afdekkap meenemer plaatsen (afb. 4).
• Stekker met 5-polige stekker verbinden en de verbindingskabel (4pol.) op de printplaat zetten (afb. 5).
• Kabel met kabelbinder op adapterbehuizing bevestigen (afb. 6).
• Afdekprofielen SA op montagehoeken plaatsen (afb. 7).
Vanaf 7000 mm totale lengte afdekprofielen (SA) links en rechts op profielverbinder schuiven (afb. 8).
• Afdekprofielen door aandrukken op montagehoeken inklikken.
• Afdekkappen SA rechts en links op afdekprofiel SA schuiven (afb. 9 en 10); eventueel inkeping voor netvoedingskabel verwij-
deren (zie pagina 17).
4
Stand: 17.12.2014
HS-vleugelrand
HS-vleugelrand
5
Stekker
5-polige bus
9
Verbindings-
kabel printplaat
MHS400
6
10
37
