Loodrechte positionering en bevestiging van de schuifaandrijvingen SA - schema C
Voor de bevestiging van de schuifaandrijvingen SA op het bovenste HS-kaderprofiel zijn boringen op twee schroefvlakken
(A of B) gemaakt. Positioneren en vastschroeven gebeurt steeds afhankelijk van de inbouwsituatie van het betreffende HS-
profielsysteem (zie hoofdstuk 4).

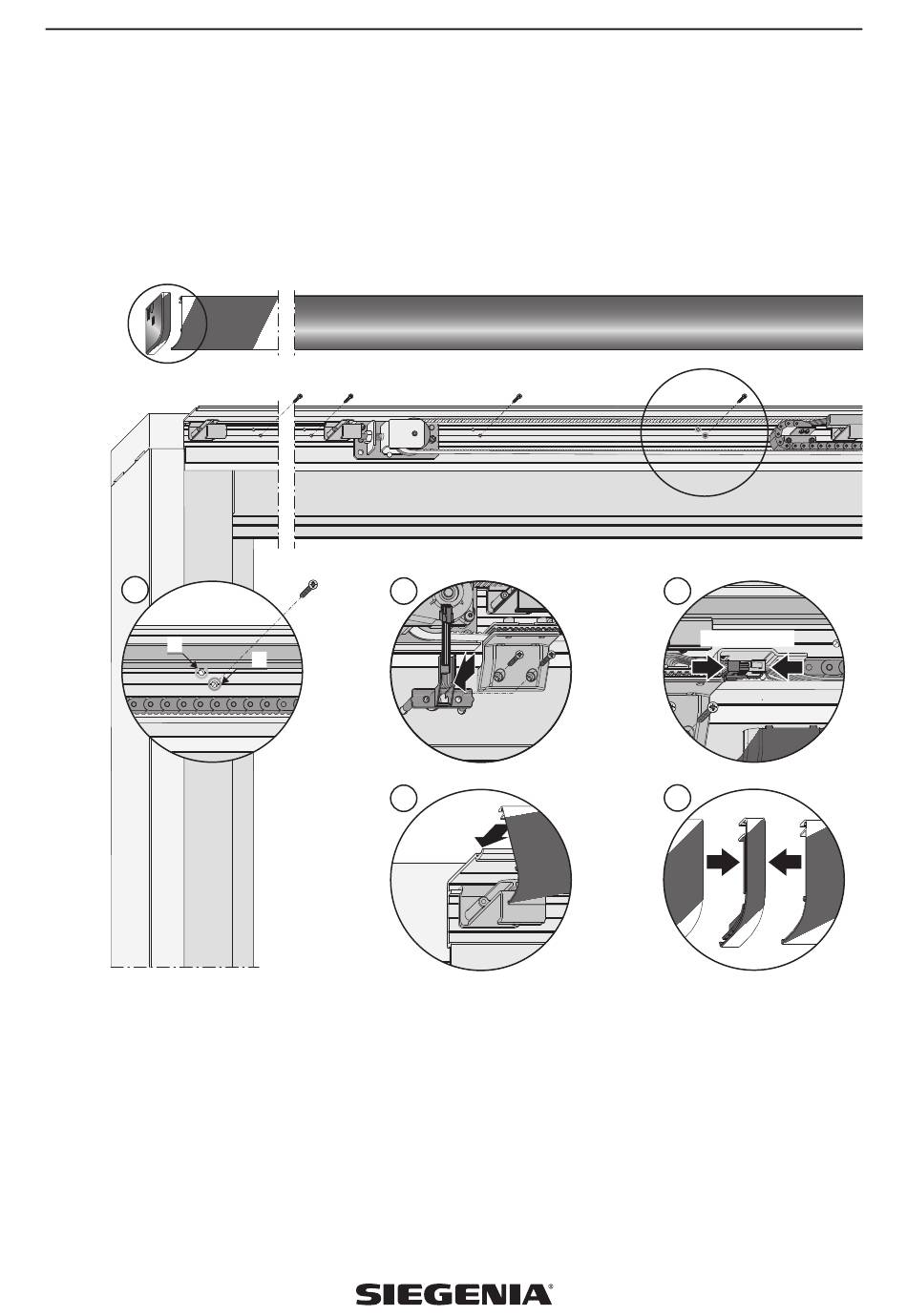

• Bevestiging van de schuifaandrijvingen SA op montagehoek op schroefvlak A of B (afb. 1).
• Meenemer op meenemersokkel zetten en met geschikte raamschroeven vastschroeven (afd. 2). Zie tabel op pagina 13.
• Kabelvleugel (lintkabel, 6-aderig) en kabel-energievoeringsketting met de stekkerkoppeling verbinden (afb. 3). Kabel mag niet
klemmen.
1
Schroefvlakken
A
36
2
B
7
Montagehandleiding
3
Stekkerverbinding
8
Profielverbinder
