Hoofdstuk 2 – Mechanische installatie
Bevestigingsklemmen
Gaten in de schakelkast
2-2
Steek de klem in het sleufgat in de rand van het frame van de
schakelkast en bevestig deze aan de vloer met een bout. De
sleufgaten staan op de maatschetsen
1. Zie
Bijlage B - Maatschetsen van types tot aan ACx 607-0320-3,-
0400-5/6
of
Bijlage C – Maatschetsen van types ACx 6x7-0400-3, -
0490-5/6 en hoger
2 Boor gaten in de vloer voor de bouten. Breng de pluggen in de
bevestigingsgaten aan.
3. Plaats de frequentieomvormer voorzichtig op de gaten.
4. Plaats de bouten in de pluggen.
5. Draai de bouten aan.
Frame van de
schakelkast
Frame van de
schakelkast

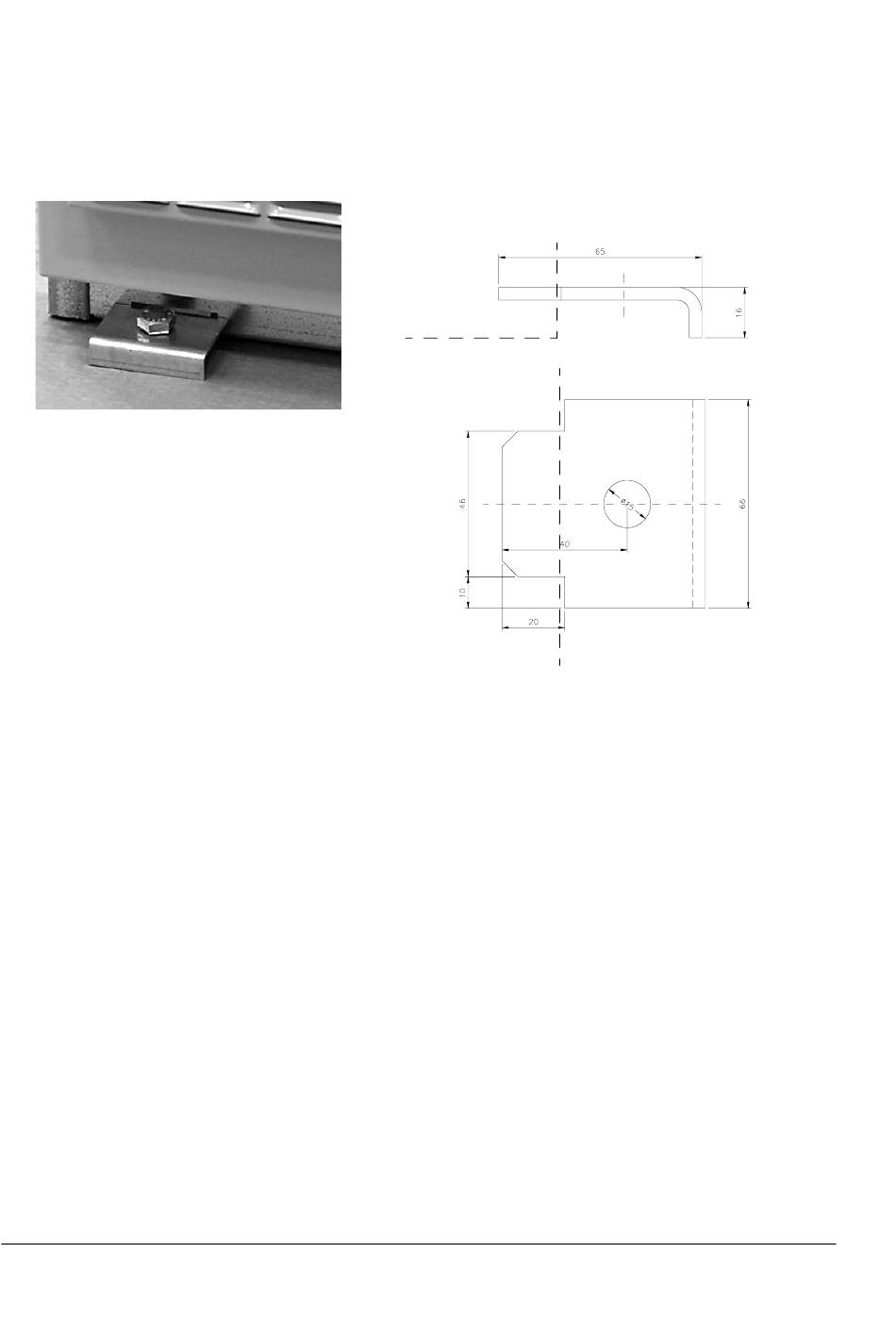

Afmetingen van de bevestigingsklemmen
voor de locaties van de bevestigingsgaten.
