ACS/ACC/ACP 604/6x7 Frequentie-omvormers
Hoofdstuk 3 – Elektrische Installatie
WAARSCHUWING De elektrische installatie mag uitsluitend worden
uitgevoerd door een gekwalificeerde elektricien. De
veiligheidsinstructies
moeten opgevolgd worden. Het niet in acht nemen van deze instructies
kan leiden tot verwonding en dodelijk letsel.
Elke ACx 600 ondergaat in de fabriek een isolatietest tussen hoofd-
circuit en chassis (2500 V rms 50 Hz gedurende 1 seconde). Het is
derhalve niet nodig de isolatie van de ACx 600 opnieuw te controleren.
Wanneer de isolatie van de installatie wordt gecontroleerd, moet u de
volgende procedure voor de ACx 600 aanhouden :
WAARSCHUWING! Isolatie-controles moeten worden uitgevoerd
voordat u de ACx 600 op de spanning aansluit. Wees ervan overtuigd
dat de ACx 600 van de netvoeding is ontkoppeld als u de isolatie-
weerstand meet.
1. Verifieer dat de motorkabel van de uitgangen U2, V2 en W2 van de
ACx 600 is losgekoppeld.

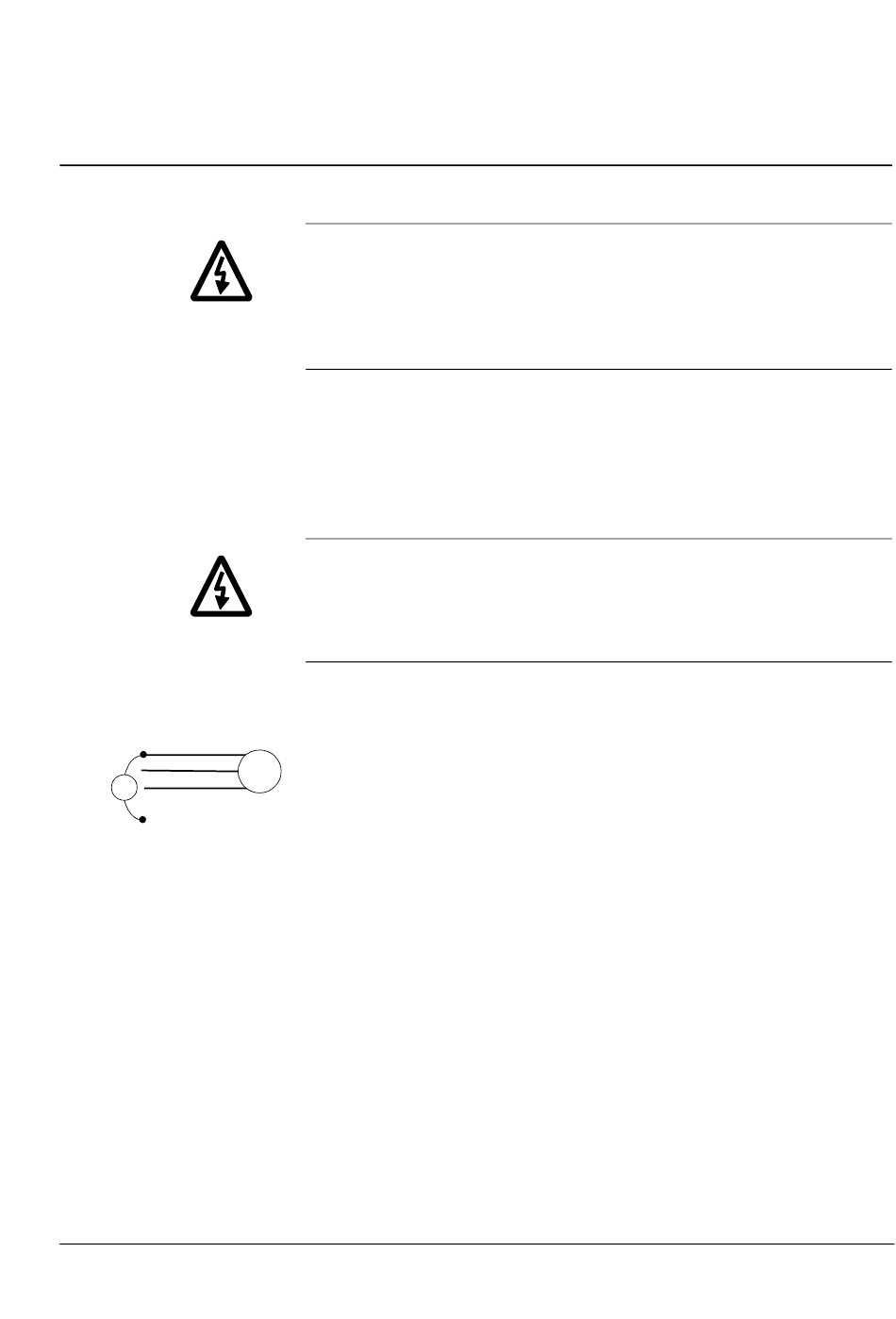

2. Meet de isolatieweerstanden van de motorkabel en motor tussen
elke fase en de veiligheidsaarde (PE) met behulp van een
M
meetspanning van 1 kV d.c. De isolatie-weerstand moet groter zijn
dan 1 M W .
Zekeringen zijn nodig voor de beveiliging van de ingangsbrug van de
ACx 600 tegen kortsluiting. De ACx 6x7 is uitgerust met interne
ingangszekeringen, zoals genoemd in Biljage A - ACS/ACC/ACP 604/
6x7 Technische gegevens. De ACx 604 is niet uitgerust met
ingangszekeringen. Bij installatie van de ACx 604 moet de voeding
altijd via ultrarapidzekeringen worden aangesloten zoals aangegeven
in Biljage A - ACS/ACC/ACP 604/6x7 Technische gegevens .
Als een zekering heeft aangesproken, dan mag hij niet worden
vervangen door een normale, trage zekering met de nominale waarde
aangegeven in Biljage A - ACS/ACC/ACP 604/6x7 Technische
gegevens. Gebruik altijd ultrarapidzekeringen.
De ACx 600 beschermt de ingang en de motorkabels tegen over-
belasting wanneer de kabels zijn gedimensioneerd volgens de
op de eerste pagina's van deze handleiding
3-1
