Biljage A - ACS/ACC/ACP 604/6x7 Technische gegevens
Serieschakeling van
NIOC kaarten
SW1 op deze kaart moet
UIT staan als de externe
Modbus inrichting een
afsluitcircuit voor de bus
heeft. Zet SW1 hier bij
twijfel op AAN.
NAMC
NIOC
A-14

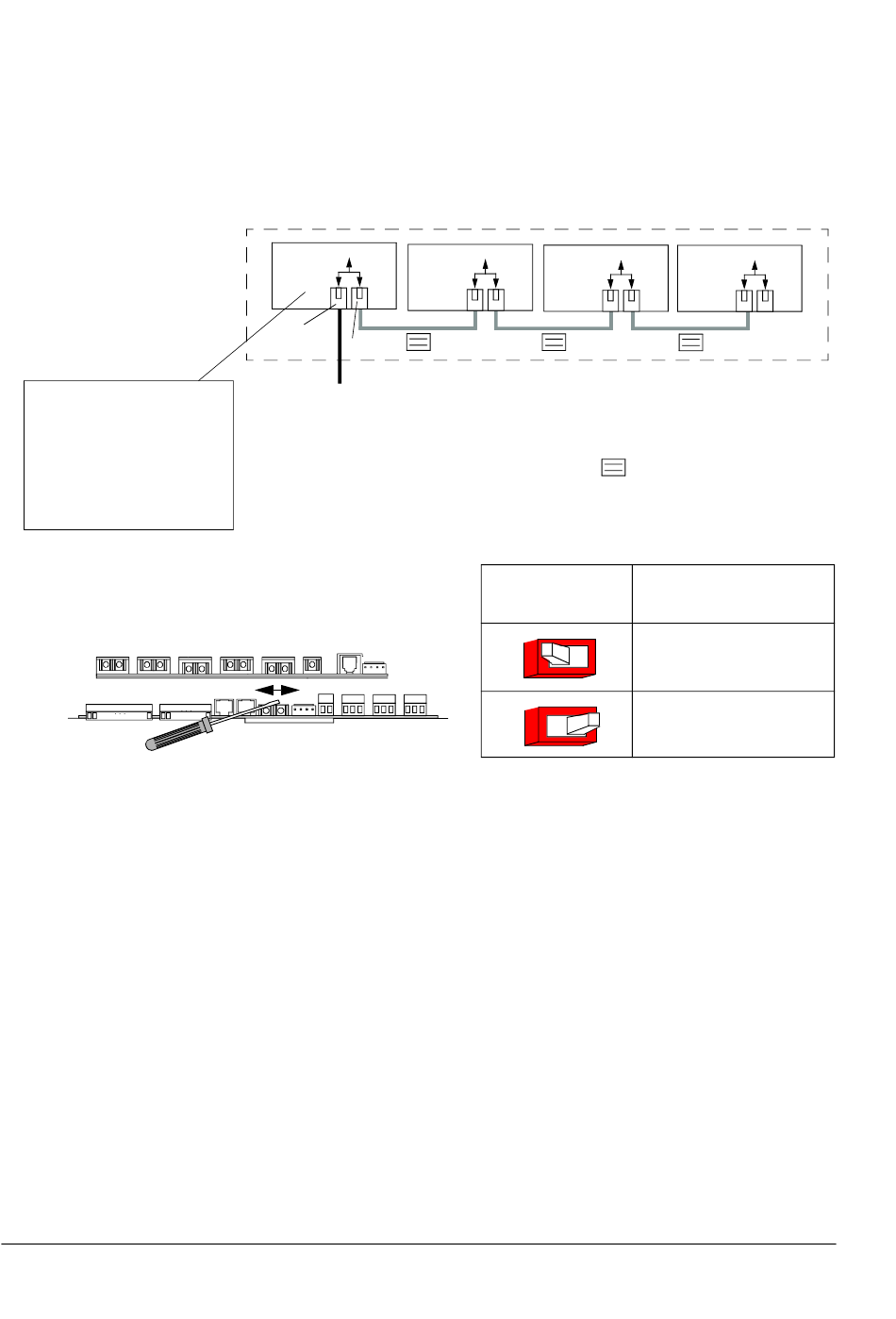

Als er meerdere NIOC kaarten voor gemeenschappelijke besturing via
een externe Modbus in serie geschakeld moeten worden, dan moet de
bus afsluit-schakelaar (SW1) op de seriegeschakelde kaarten
ingesteld worden zoals onderstaand afgebeeld is.
NIOC
SW1
No 1
AAN
X28
X29
RS 485
Modbus
aan
uit
NIOC
NIOC
SW1
No 2
No 3
UIT
Aandrijvingen met een gemeeschappelijke aardpotentiaal (d.w.z. degenen
die in dezelfde kast geinstallerd zijn.)
Opmerking: Als de aandrijvingen geen gemeenschappelijke
aardpotentiiaal hebben, of wanneer er aansluitingen op lange afstanden
gemaakt moeten worden, kunnen NBCI modules gebruikt worden.
Raadpleeg de modulehandleiding.
Instelling van
schakelaar SW1
UIT
UIT
ACS/ACC/ACP 604/6x7 Frequentie-omvormers
NIOC
SW1
No 4
UIT
Rechtstreekse kabel (Ident.: Grijs)
(pin 1 nr. pin 1, pin 2 nr. pin 2, enz.)
Functie
Kabelafsluiting UIT
Kabelafsluiting AAN
AAN
(standaardwaarde)
SW1
AAN
