Besturingskabels
Relaiskabel
ACS/ACC/ACP 604/6x7 Frequentie-omvormers
Alle besturingskabels dienen afgeschermd te zijn. In het algemeen
dient de afscherming van de stuursignaalkabels direct op de ACx 600
te worden geaard. Het andere uiteinde van de afscherming hoeft niet
aangesloten te worden of kan indirect geaard worden via een
hoogfrequent hoogspanningscondensator (bijv. 3,3 nF / 3000 V). De
afscherming kan ook direct worden geaard op beide uiteinden als deze
zich op dezelfde aardpotentiaal bevinden en er geen significante sval
spanning tussen de uiteinden is.
Het twisten van de signaaldraad met de retourdraad vermindert
storingen die worden veroorzaakt door inductieve koppeling. Paren
dienen tot zo dicht mogelijk bij de klemmen worden getwist.
Voor analoge signalen moet een dubbel afgeschermde kabel
bestaande uit een getwist paar (afbeelding a, bijv. JAMAK van NK
Cables, Finland) worden gebruikt en dit wordt tevens aangeraden voor
pulsgeversignalen. Gebruik één apart afgeschermd paar voor elk
signaal. Gebruik geen gemeenschappelijke retourdraad voor
verschillende analoge signalen.
Een dubbel afgeschermde kabel is het beste alternatief voor digitale
besturingssignalen; een enkel afgeschermde getwiste multipaar-kabel
(afbeelding b) is ook bruikbaar.

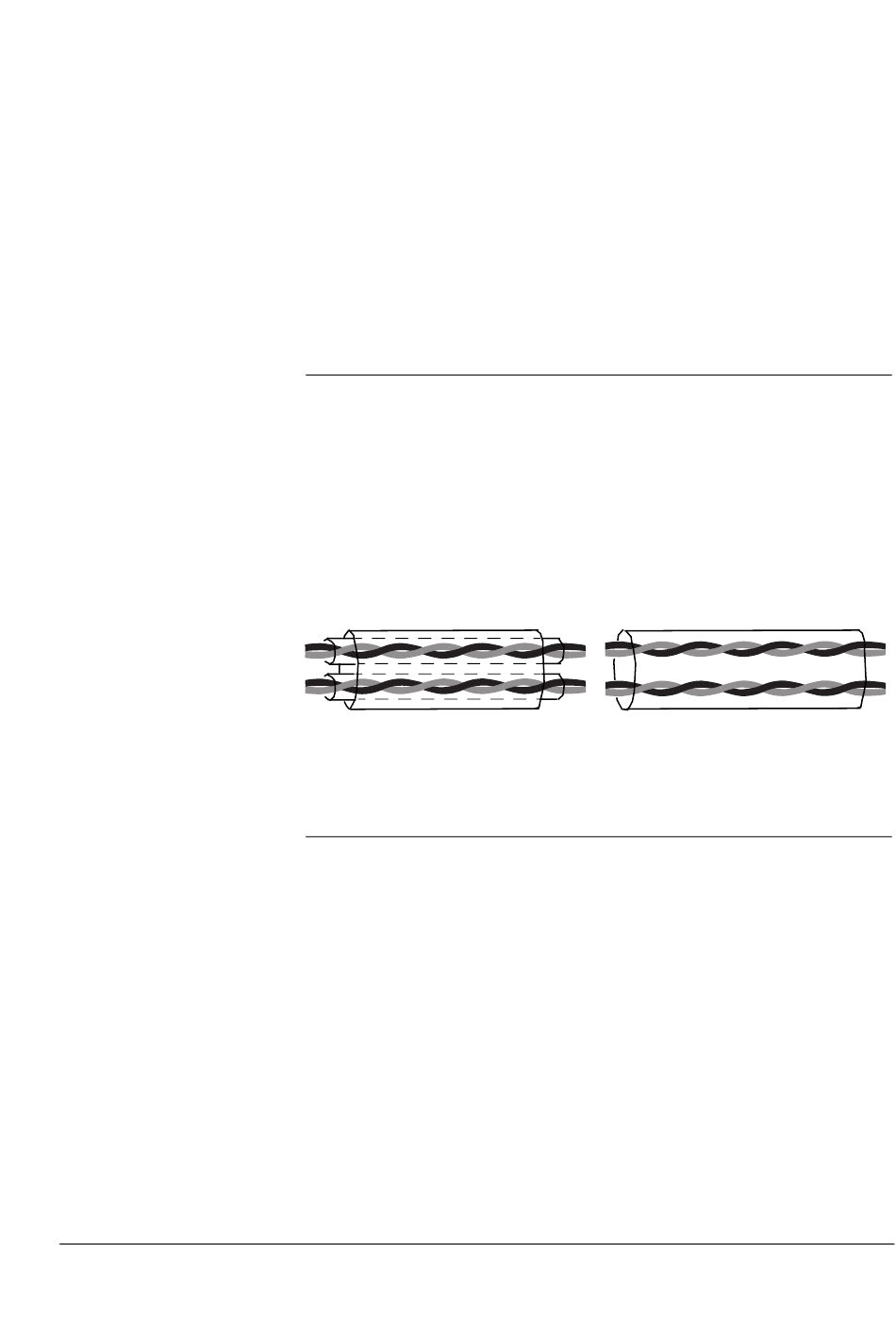

a
Een dubbel afgeschermd,
getwist kabelpaar
Analoge en digitale signalen moeten in gescheiden afgeschermde
kabels lopen.
De signalen die via relais bestuurd worden, kunnen in dezelfde kabels
lopen als de digitale ingangssignalen, aangenomen dat hun spanning
niet hoger is dan 48 V. Het verdient aanbeveling de door relais
bestuurde signalen als getwiste paren te laten lopen.
Combineer nooit 24 VDC en 115 / 230 VAC signalen in dezelfde
kabel.
Kabels met afscherming van gevlochten staaldraad (bijv. ÖLFLEX,
LAPPKABEL, Duitsland) zijn door ABB Industry getest en
goedgekeurd.
Hoofdstuk 3 – Elektrische Installatie
b
Een enkelvoudig afgeschermde,
getwiste multipaar-kabel
3-7
