Hoofdstuk 3 – Elektrische Installatie
Aansluitingsprocedure
voor de
besturingskabels
Grondplaat
Speciaal voor kabelinvoer
van bovenaf
3-16
Raadpleeg de schakelschema's (blad 50) die met de omvormer
meegeleverd zijn.
Voor het aansluiten van de besturingskabels voor de ACx 6x7 dient u
de volgende procedure aan te houden:

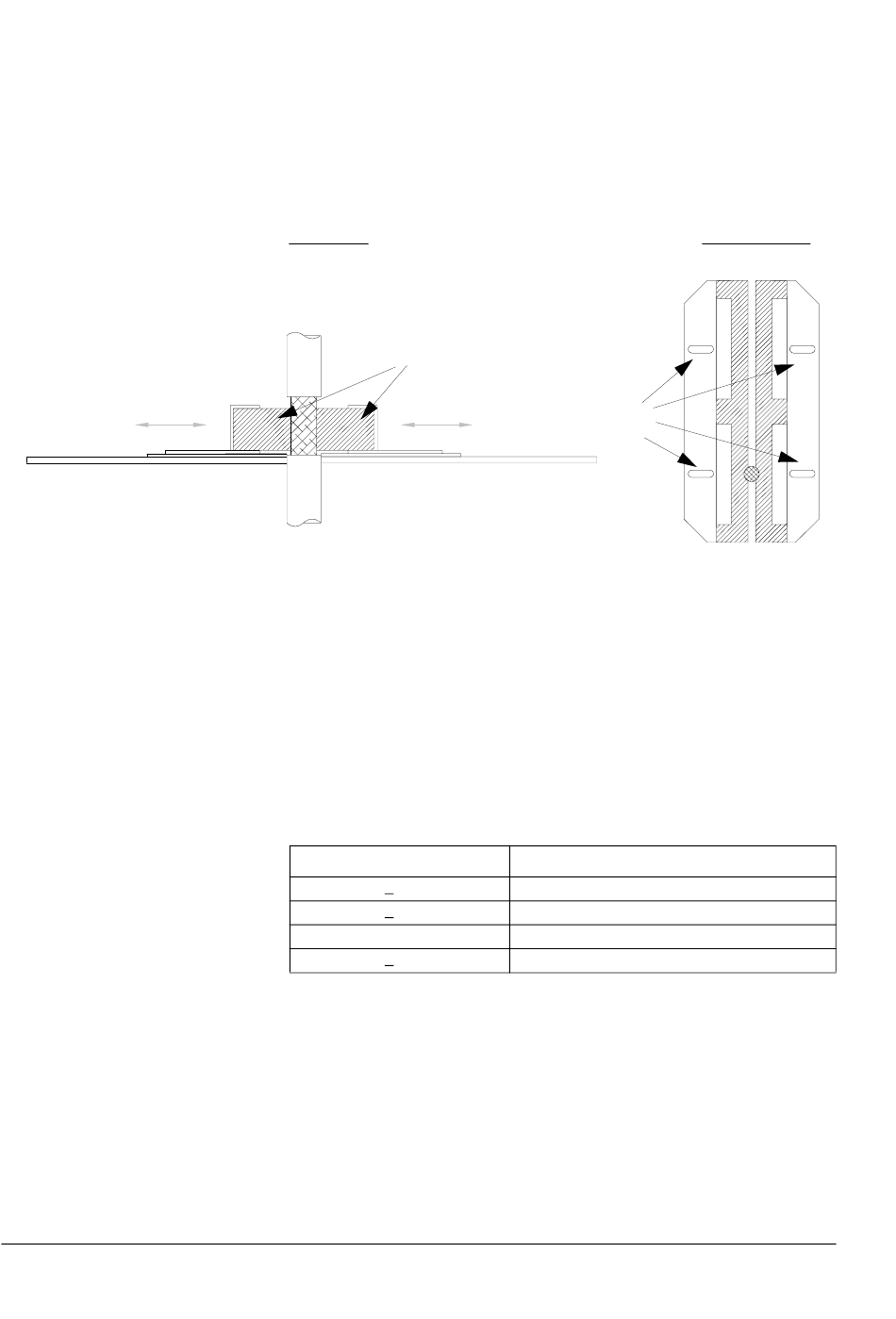

Zijaanzicht
EMC-geleidende kussens
Als elke kabel door een afzonderlijke, rubberen doorvoertule loopt, is
er voldoende IP en EMC beveiliging. Als er echter een groot aantal
besturingskabels op een schakelkast aangesloten moet worden, moet
de installatie als volgt van te voren gepland worden:
1. Maak een lijst van alle kabels die naar de schakelkast lopen.
2. Sorteer de kabels die naar links lopen in de ene groep en kabels
naar rechts in een andere groep om te voorkomen dat de kabels
elkaar onnodig kruisen in de schakelkast.
3. Sorteer de kabels in elke groep op maat.
4. Groepeer de kabels voor elke doorvoertule als volgt
Kabeldiameter in mm
< 13
< 17
< 25
> 25
Doorvoerplaat
Schroefgaten voor
positioneren
Max. aantal kabels per doorvoertule
ACS/ACC/ACP 604/6x7 Frequentie-omvormers
Bovenaanzicht
:
4
3
2
1
