Voedings-, motor- en
besturingskabels
aansluiten
Max 6 besturingskabels
ACx 607
Frequentie-
omvormer
1) Wordt gebruikt als het geleidend vermogen van de
kabelafscherming < 50% van het
geleidendvermogen van de fasegeleider bedraagt.
2) wordt gebruikt als de PE-rail van ACx 607 niet via
een afzonderlijke PE-geleider of via het
kabelscherm is geaard.
3) Wordt alleen gebruikt als de lokale
veiligheidsvoorschriften geen aarding van de ACx
607 en de motor toestaat die uitsluitend via de
kabelafscherming loopt.
Opmerking: Het gebruik van een vierde geleider
naar de motor verhoogt lagerstromen in de motor.
Dit veroorzaakt extra slijtage.
4) De NIOC/NIOCP-kaart bevindt zich bij de ACx 604
versie in de module.
ACS/ACC/ACP 604/6x7 Frequentie-omvormers

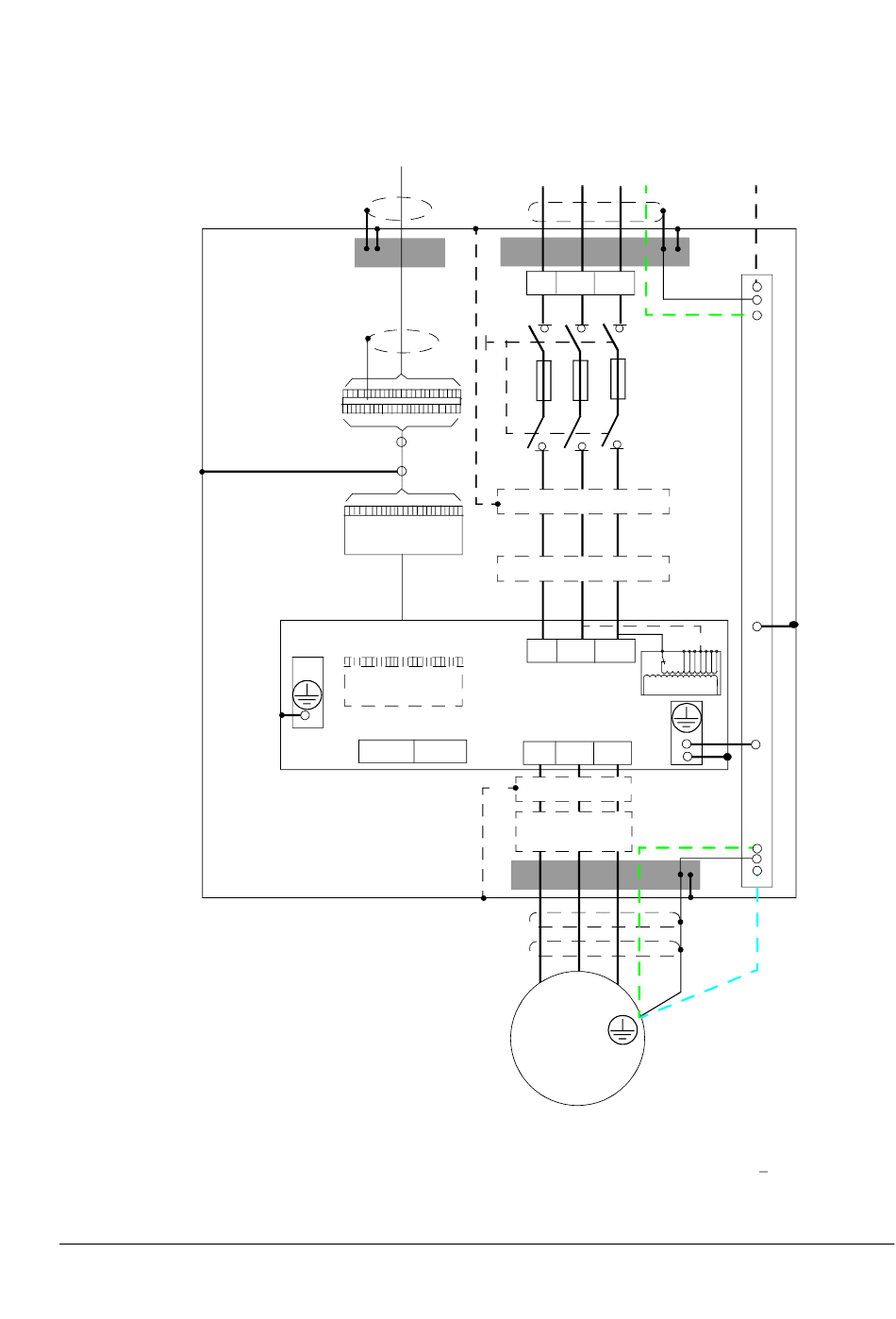

Onderstaand overzicht geeft de aanbevolen aard-, voeding- en
motorkabel-aansluitingen van de ACx 607 (types -0302-3, -0400-5/6 en
kleiner) aan. F geeft een aarding aan over 360 graden.
F
X2
(optie)
NIOC/ NIOCP
NAMC
4)
NIOC/ NIOCP
NAMC
ACx 604 omvormer
UDC+
UDC-
Hoofdstuk 3 – Elektrische Installatie
L1
L2
L3
PE
F
U1
V1
W1
EMC Filter
Lijnopties
U1
V1
W1
T41
U2
V2 W2
du/dt-filter
Common
modefilter
3)
F
F
V1
W1
U1
~
3
Voor minimale radio-frequentie-
interferentie (RFI) bij de motor
Motor
moet de kabel-afscherming over
360 graden worden geaard bij de
doorvoering van de motor-
klemmenkast of aard de kabel
door twisten van de afscherming
(platte breedte > 1/5 · lengte).
2)
PE
1)
3-9
