– De koelribben van de omvormer kunnen bij het
gebruik meer dan 80 °C warm worden. Kies een
voldoende warmtevaste ondergrond die bij de
genoemde temperaturen niet ontvlamt. Hou
voldoende afstand tot brandbare materialen in de
omgeving.
– De ondergrond moet voldoende stabiel zijn om het
gewicht van de omvormer te dragen.
Gipskartonwanden en houten bekisting zijn als
ondergrond niet geschikt!
– De omvormer is bestemd voor vertikale
wandmontage. Het toestel mag maximaal 10° naar
links of rechts en maximaal 60° naar achteren
neigen. Het toestel mag niet naar voren neigen of
liggend geïnstalleerd worden.
– De omgevingstemperatuur moet tussen –20 °C en
+60 °C liggen.
De luchtvochtigheid moet tussen 0% en 95% (niet
condenserend) liggen.
– Om een voldoende koeling te garanderen, moet
boven en onder de omvormer een vrije ruimte van
minstens 200 mm overblijven. Links en rechts moet
een vrije ruimte van minimaal 100 mm overblijven
(zie afbeelding 5, pagina 11).
– Laat aan de zijkanten van het toestel voldoende
plaats vrij, om als dat nodig is de ventilator voor
onderhoudswerkzaamheden te kunnen
demonteren.
– Indien u de omvormer in een gesloten ruimte
installeert, bijvoorbeeld in een schakelkast of in een
kleine ruimte, zorg er dan met een automatische
verluchting voor dat warme lucht afgeleid wordt.
– De omvormer moet voor eventuele latere
werkzaamheden toegankelijk zijn. De led's, het
display en het typeplaatje moeten herkenbaar en
leesbaar zijn.
– Breng de omvormer aan op een plaats waar de
kabels niet per ongeluk, bijvoorbeeld door kinderen,
kunnen worden uitgetrokken. Op plaatsen met een
extra risico voor wateroverlast dient u het apparaat
op voldoende grote hoogte te installeren.
– Houd er rekening mee dat de omvormer tijdens het
gebruik geluiden kan maken, die in het woonbereik
als storend ervaren kan worden.
Wandhouders monteren en omvormer
inhaken
• Markeer op de montageplaars de posities van de
boorgaten door de wandhouder als boorsjabloon te
gebruiken.
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
100
1.
max.10°
2.
100
1.
max.10°
2.

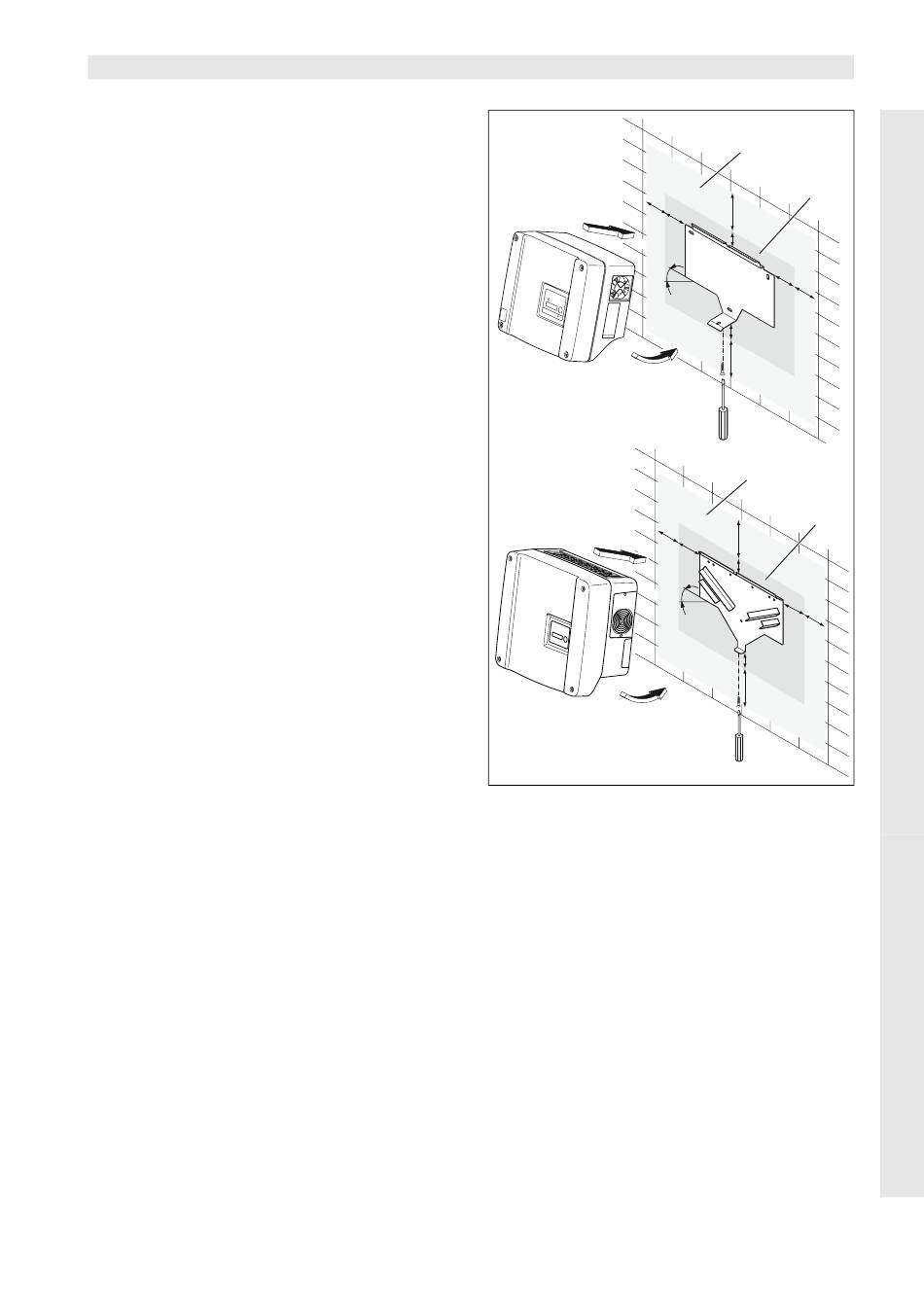

Afbeelding 5: Omvormer monteren (boven:
PIKO 3.0/3.6/4.2/5.5, onder: PIKO 8.3/10.1)
1
Benodigde vrije ruimte voor koeling
2
Uitwendige afmetingen van de omvormer
• Boor de gaten en steek er indien nodig pluggen in.
• Schroef de wandhouder op de voorziene onder-
grond. Gebruik daarvoor de bijgeleverde schroeven.
• Hang de omvormer in de wandhouder.
• Bevestig de omvormer aan de onderzijde met de
bijgeleverde schroef.
5 Installatie
1
2
42
200
15
42
100
104
200
3.
1
2
200
45
20
45
100
74
200
3.
11
