5 Installatie
5.2 Elektrische aansluiting
GEVAAR
Levensgevaar door elektrische schok!
Als niet-geïsoleerde, stroom geleidende leidingen
elkaar aanraken, kan er een levensgevaarlijke
kortsluiting ontstaan.
• Slecht zoveel kabelisolatie als nodig verwijderen. De
isolatie moet tot dicht bij de klem komen.
GEVAAR
Levensgevaar door elektrische schok!
Bij het isoleren kunnen er metaalsplinters in de
omvormer vallen. Door contact met stroomgeleidende
componenten kan tijdens de werking een
levensgevaarlijke kortsluiting ontstaan.
• Leidingen nooit boven de omvormer afstrippen.
Behuizing openen
• Maak de vier schroeven van het deksel los en neem
voorzichtig het deksel af.
5.3 AC-zijde aansluiten
• De kabelschroefverbinding voor de netleiding
opendraaien (1 in afbeelding 6).

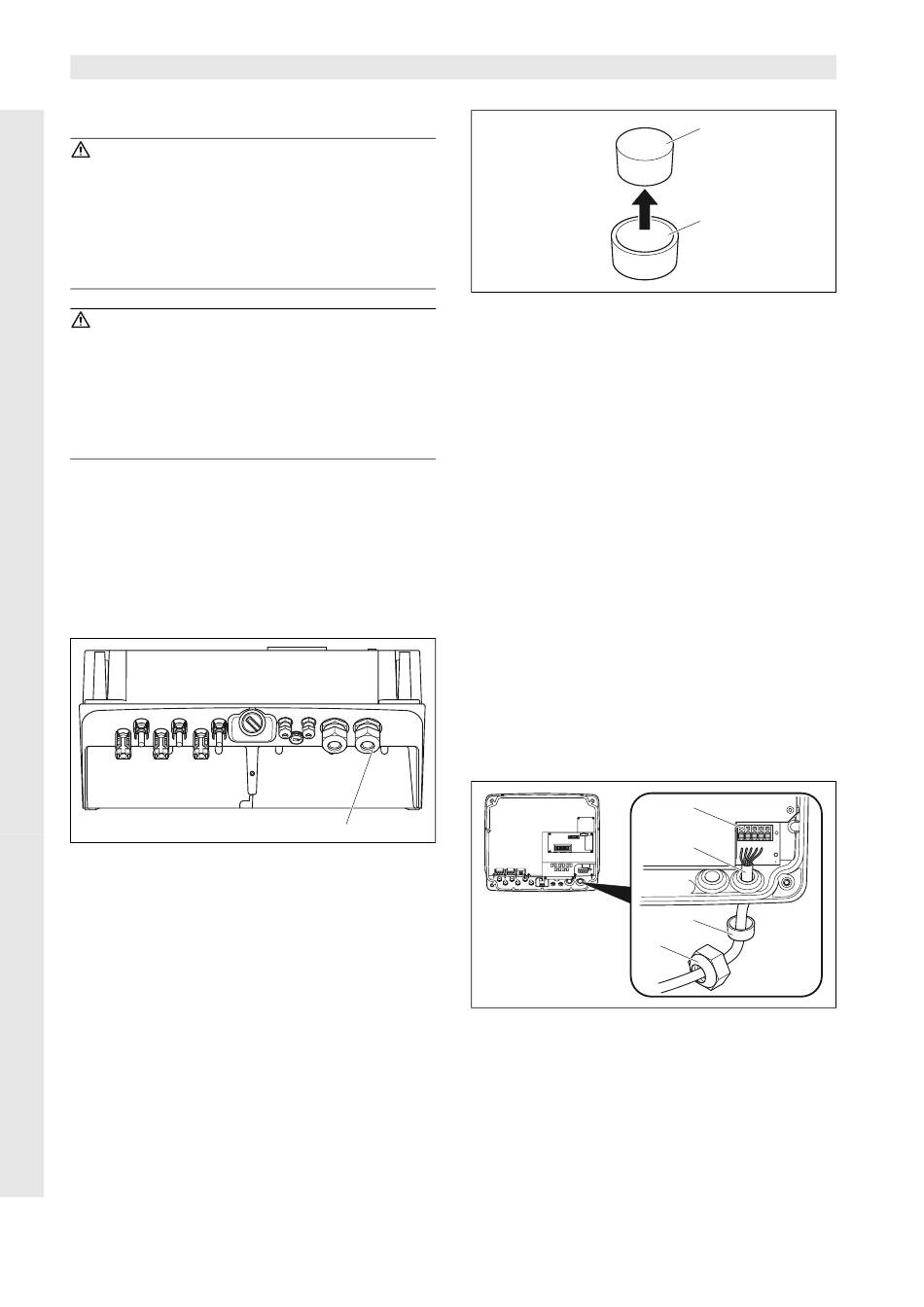

Afbeelding 6: Aansluitingen op behuizing
1
Kabelschroefverbinding voor netleiding
• Druk de blinde stop en de afdichtring met een
schroevendraaier of iets dergelijks van binnen naar
buiten uit de schroefverbinding. Maak de afdicht-
ring van de blinde stop los.
12
1
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
Afbeelding 7: Blinde stop uit afdichtring duwen
1
Blinde stop
2
Afdichtring
We adviseren een netleiding van het type NYM-J 5×2,5
(voor enkelfasige aansluiting NYM-J 3×2,5). De buiten-
diameter van de kabel kan 9...17 mm bedragen, de
doorsnede van de afzonderlijke draden mag bij flexibele
leidingen max. 4 mm² bedragen en bij starre leidingen
max. 6 mm². Door de driefasige netvoeding zijn de
stroomwaarden lager dan bij een enkelfasige voeding,
zodat de leidingdoorsneden kleiner mogen zijn. Bij flexi-
bele leidingen adviseren we u aan draadhulzen te
gebruiken.
• Verwijder het omhulsel en de isolering van de net-
toevoerleiding zo ver mogelijk.
• Plaats eerst de afgeschroefde dopmoer (4 in afbeel-
ding 8) en vervolgens de afdichtring (3 in afbeelding
8) op de netleiding.
• Leid de netkabel door de schroefverbinding in de
omvormer.
• Plaats de verzegelingskap (afbeelding 9) op de net-
leiding. In Italië is de verzegelingskap voorgeschre-
ven.
Afbeelding 8: Netleiding leggen
1
AC-aansluitklem (vijfpolig; bij PIKO 3.0/3.6: driepolig)
2
Netleiding
3
Afdichtring
4
Wartelmoer
1
2
1
L1
L2
L3
N
PE
2
3
4
