DC1
1
2

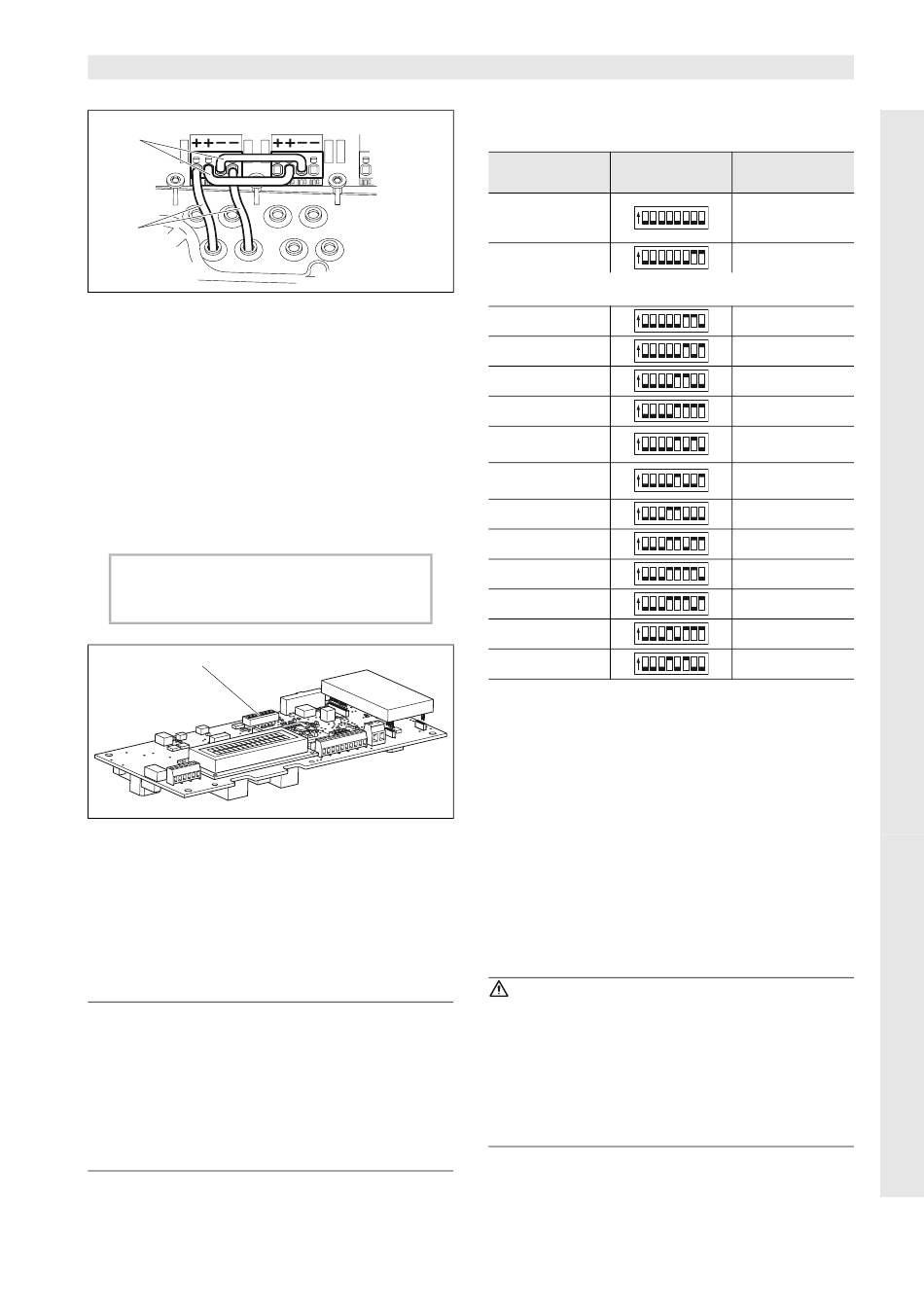

Afbeelding 21: Ingang 1 en 2 parallel geschakeld
(PIKO 8.3/10.1)
1
DC-brug
2
PV-string 1
5.5 Gebruiksland instellen
Voor de eerste ingebruikneming moet u instellen in welk
land u de omvormer installeert. Dat is nodig om de net-
bewaking in overeenstemming met het plaatselijke
stroomnet te laten functioneren. De instellingen van het
gebruiksland voert u via DIP-schakelaar op de commu-
nicatieplaat uit.
Na de eerste verbinding met de
AC-spanning staat de instelling van
het land vast!
1
Afbeelding 22: DIP-schakelaars
1
DIP-schakelaars
Bij een verkeerde instelling van het land zal de omvor-
mer niet functioneren.
Instructie: De vooringestelde taal van het display en de
geïntegreerde webserver (zie tabel 3) kan u na de inge-
bruikneming naar keuze wijzigen.
LET OP
De communicatieprintplaat kan door elektrostatische
ontlading worden beschadigd.
• Voor het wijzigen van de DIP-schakelaars een
stomp, niet metalen voorwerp gebruiken.
• Eerst een geaarde plek aanraken, bijvoorbeeld de
opname voor de schroefverbinding van de behui-
zing rechtsonder, voordat u de printplaat aanraakt.
DC2
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
• De DIP-schakelaars volgens tabel 3 correct instellen
voor het gebruiksland.
Land
Schakelstand
Aflevertoestand
(omvormer buiten
werking)
Duitsland
Met frequentieafhankelijke vermogensbegrenzing volgens de
middenspanningsrichtlijn
Spanje
Frankrijk
Portugal
Italië
Griekenland
(vasteland)
Griekenland
(eilanden)
Nederland
België
Luxemburg
Zwitserland
Tsjechië
Oostenrijk
Tabel 3: DIP-schakelstanden
1 Om technische redenen kan het display helaas geen
Griekse letters weergeven. We verontschuldigen ons
voor deze beperking.
5.6 Communicatiecomponenten
aansluiten
Indien beschikbaar, installeert u nu de communicatie-
componenten zoals analoog modem, kabels etc. De
GSM-modem is een uitzondering, omdat de PIN-code
van de SIM-kaart moet worden ingevoerd voordat de
GSM-modem met de SIM-kaart in de omvormer geïn-
stalleerd wordt (zie hoofdstuk 6.2.2).
GEVAAR
Levensgevaar door elektrische schok!
Eenvoudig geïsoleerde kabels van
communicatiecomponenten kunnen bij beschadiging
van de isolatie met stroomgeleidende onderdelen in
aanraking komen.
• In de omvormer alleen dubbel geïsoleerde kabels
aansluiten.
5 Installatie
Vooringestelde
taal
geen
Duits
Spaans
Frans
Portugees
Italiaans
1
Engels
1
Engels
Nederlands
Frans
Frans
Frans
Tsjechisch
Duits
17
