L1 L2 L3 N PE

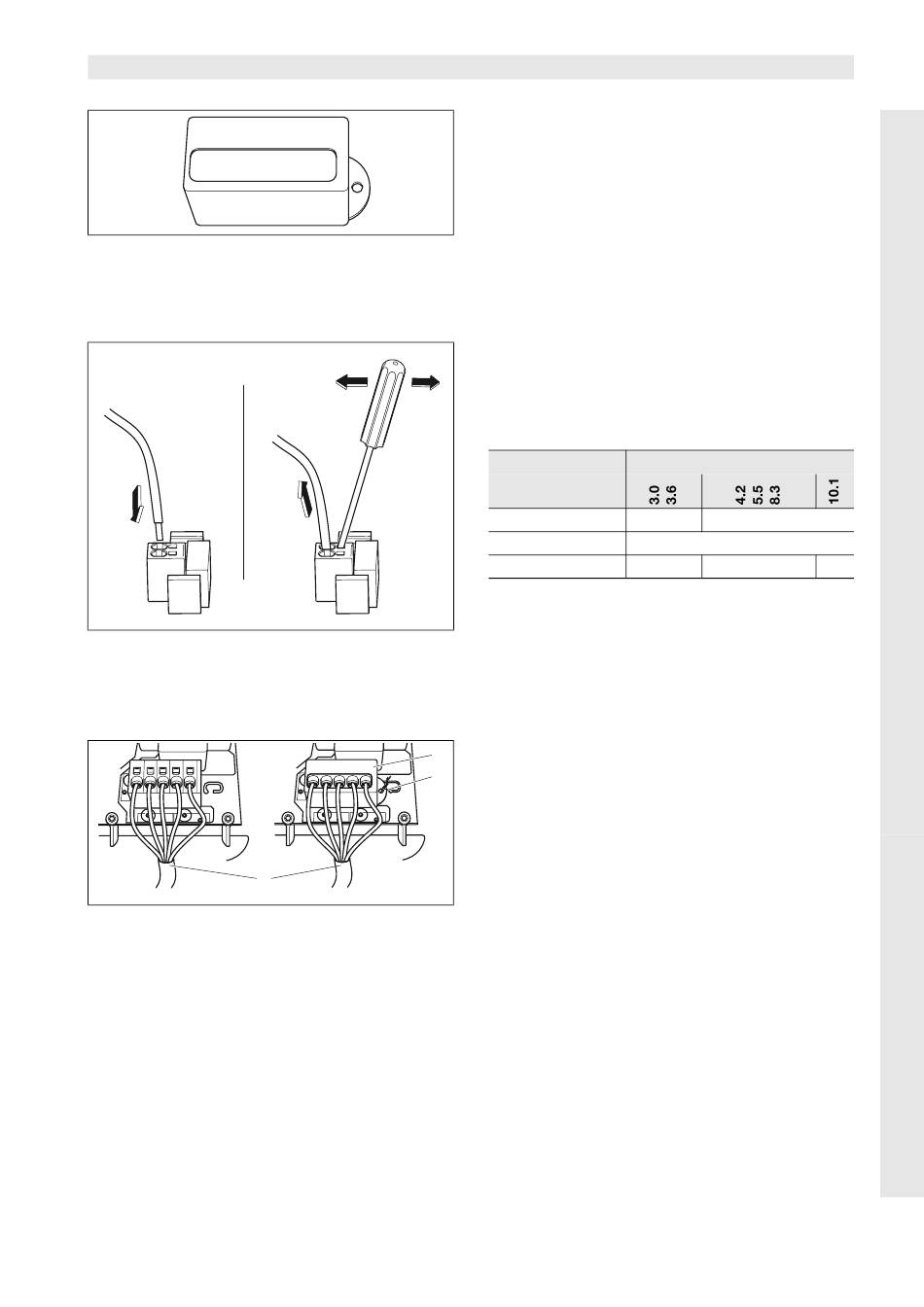

Afbeelding 9: Verzegelingskap voor AC-aansluitklem
Aanwijzing: Voor het aansluiten van de AC- en DC-
leidingen beschikt de omvormer over aansluitblokken
(afbeelding 10).
Afbeelding 10: Aansluitblok: kabel bevestigen (links),
kabel losmaken (rechts)
• De draden van de netleiding aansluiten volgens de
opschriften op de AC-aansluitklem (afbeelding 11).
L1 L2 L3 N PE
3
Afbeelding 11: Netleiding aangesloten (links zonder
verzegelingskap, rechts met verzegelingskap (afge-
beeld PIKO 8.3/10.1)
1
Verzegelingskap
2
Verzegelingsdraad
3
Netleiding
• Zet de verzegelingskap op het klemblok en breng
het zegel aan. In Italië is de verzegelingskap voorge-
schreven.
• Schroef de dopmoer met binnenliggende afdicht-
ring en stop vast op de kabelschroefverbinding.
1.
2.
1
L1 L2 L3 N PE
2
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
Instructie: De kabelschroefverbinding dicht enerzijds
de behuizing tegen vocht af en ondersteunt anderzijds
de kabel, opdat hij niet onder zijn eigen gewicht op de
klemmen getrokken wordt.
• Controleer of alle leidingen goed vastzitten en zich
niet kunnen loskomen.
• Schakel de stroonverdeler spanningsvrij en beveilig
de spanningsvoorziening tegen onbedoeld herin-
schakelen. Controleer of de stroomverdeler span-
ningsvrij is.
• Leg de nettoevoerleiding van de omvormer naar de
stroomverdeler.
• WAARSCHUWING! Brandgevaar door
overstroom en verhitting van de netleiding.In de
netleiding tussen omvormer en voedingteller een
stroomonderbreker monteren (zie tabel 1) als
beveiliging tegen overstroom.
Type
enkelpolig
Inschakelkarakteristiek
Meetstroom
25 A
Tabel 1: Aanbevolen AC-stroomonderbreker
• De spanning nog niet inschakelen.
5.4 DC-zijde aansluiten
Het aantal strings dat moet worden aangesloten, is
afhankelijk van de configuratie van de fotovoltaïsche
installatie. Sluit eerst string 1 aan, dan, inzoverre aan-
wezig, string 2 en string 3.
De diameter van de DC-leidingen moet zo groot moge-
lijk zijn, maximaal 4 mm² voor flexibele leidingen en
6 mm² voor starre leidingen.
Enkel voor DCS-modellen: De DC-leidingdoorsnede
moet 4 – 6 mm² bedragen. We adviseren vertinde
kabels te gebruiken. Bij niet-vertinde kabels kunnen de
koperdraden gaan roesten en als gevolg daarvan wor-
den de over overgangsweerstanden van de krimpver-
binding te hoog.
Indien de nominale stroom van een string boven de
toegelaten ingangswaarde van de omvormer ligt, kunt
u bij enkele toesteltypen DC-ingangen 1 en 2 parallel
schakelen (zie tabel 2). Voor dit doel worden bij de toe-
stellen twee bruggen geleverd (afbeelding 12).
5 Installatie
PIKO
driepolig
B
16 A
25 A
13
