7 Werkingsgedrag van de omvormer
7
Werkingsgedrag van de
omvormer
De omvormer werkt na de inbedrijfname altijd automa-
tisch, zodat er geen regelmatige bediening nodig is.
Zodra de fotovoltaïsche modules voldoende stroom
opwekken, begint de omvormer met de voeding van
het stroomnet met de stroom.
7.1 Weergaveveld
De omvormer geeft via drie LEDs en een LC-display de
gebruikstoestand weer. Op het display kan u boven-
dien gebruikswaarden opvragen en instellingen uitvoe-
ren.
1

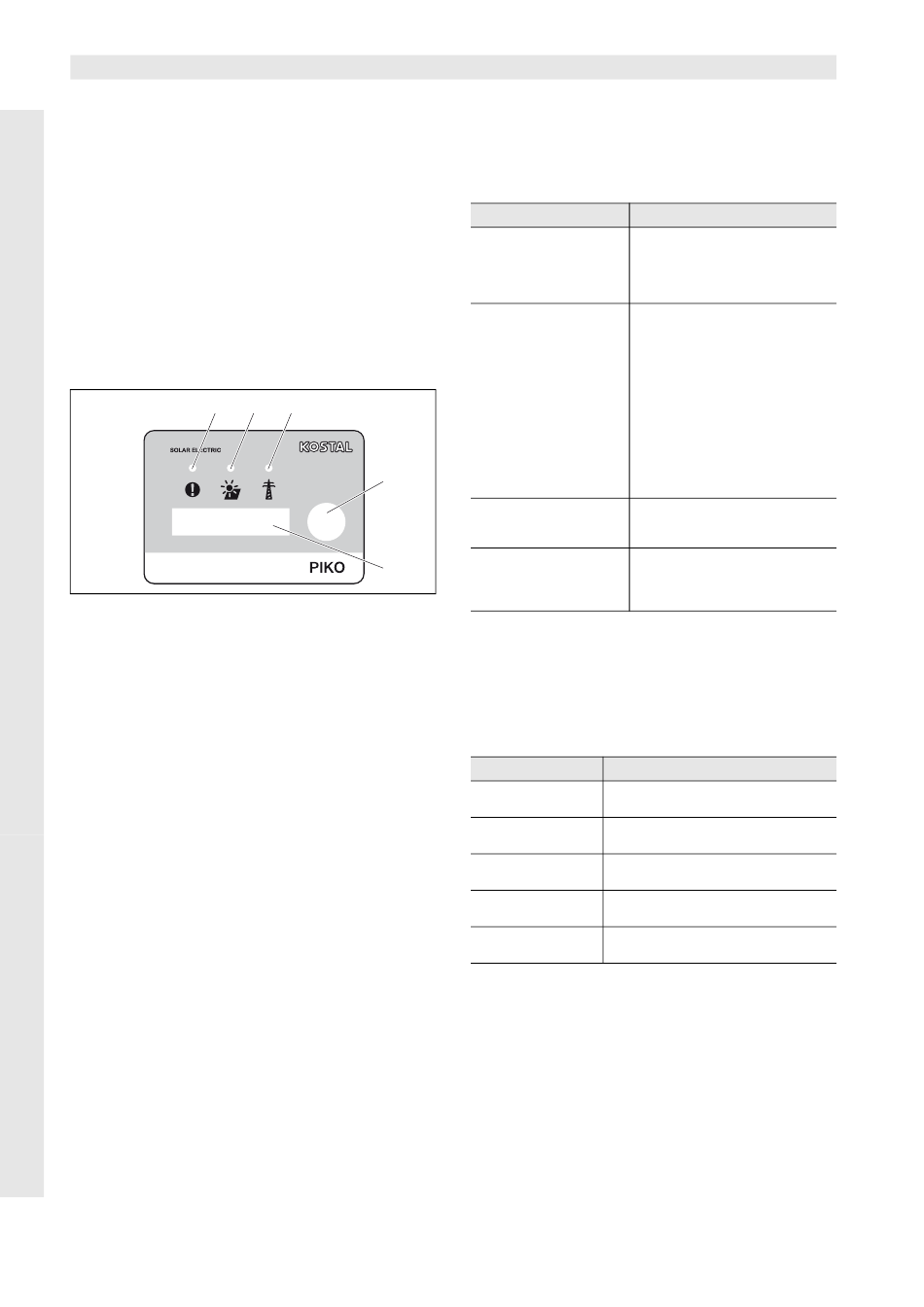

Afbeelding 56: Display op omvormer
1
Led "storing" (rood)
2
Led "DC" (geel)
3
Led "AC" (groen)
4
Aanraaksensor
5
LC-display
Instructie: De aanraaksensor reageert op aantippen
met en opleggen van de vinger. Druk niet krachtig op
de aanraaksensor.
34
2
3
4
5
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
7.2 Operationele toestand vaststellen
(operationele led's)
De LEDs op de voorzijde van het apparaat geven de
actuele gebruikstoestand weer.
LED
Verklaring
LED „AC" brandt groen
De groen LED wijst op de voe-
dingsmodus van de omvormer, als
de uitgangsspanning van de foto-
voltaïsche module hoger
is dan 180 V.
LED „DC" brandt geel
De gele LED wijst op de actieve
toestand van de besturing van de
omvormer.
Hij brandt zodra de uitgangsspan-
ning van de fotovoltaïsche module
hoger
is dan 100 V.
Als de uitgangsspanning onder
100 V zakt, dooft de gele LED.
Zodra er energie in het stroomnet
wordt ingevoerd, dooft de gele
LED „DC" en de groene LED „AC"
begint te branden.
Geen LED brandt
Apparaat is bedrijfsklaar, maar de
ingangspanning is lager dan 100 V.
OF: Het apparaat is uitgeschakeld.
LED „storing" brandt of
Er is een storing opgetreden.
knippert rood
Maatregelen voor het verhelpen
OF: LED „DC" knippert
vindt u hoofdstuk 7.5.
geel
Tabel 10: LED-indicaties in werking
7.3 Operationele toestand vaststellen
(display)
Op het display worden de operationele toestanden
weergegeven.
Melding
Verklaring
Uit
Ingangsspanning aan de DC-zijde (foto-
voltaïsche modules) te laag
Stationair
Electronica bedrijfsklaar, DC-spanning
nog te laag voor voeding
Opstarten
Interne controlemeting volgens
VDE 0126
Toevoer (MPP)
Meting succesvol, MPP-regeling
(MPP=maximum power point) actief
Toevoer geregeld
Voeding wordt opgrond van te hoge
temperatuur gereduceerd
Tabel 11: Operationele toestanden
