5 Installatie

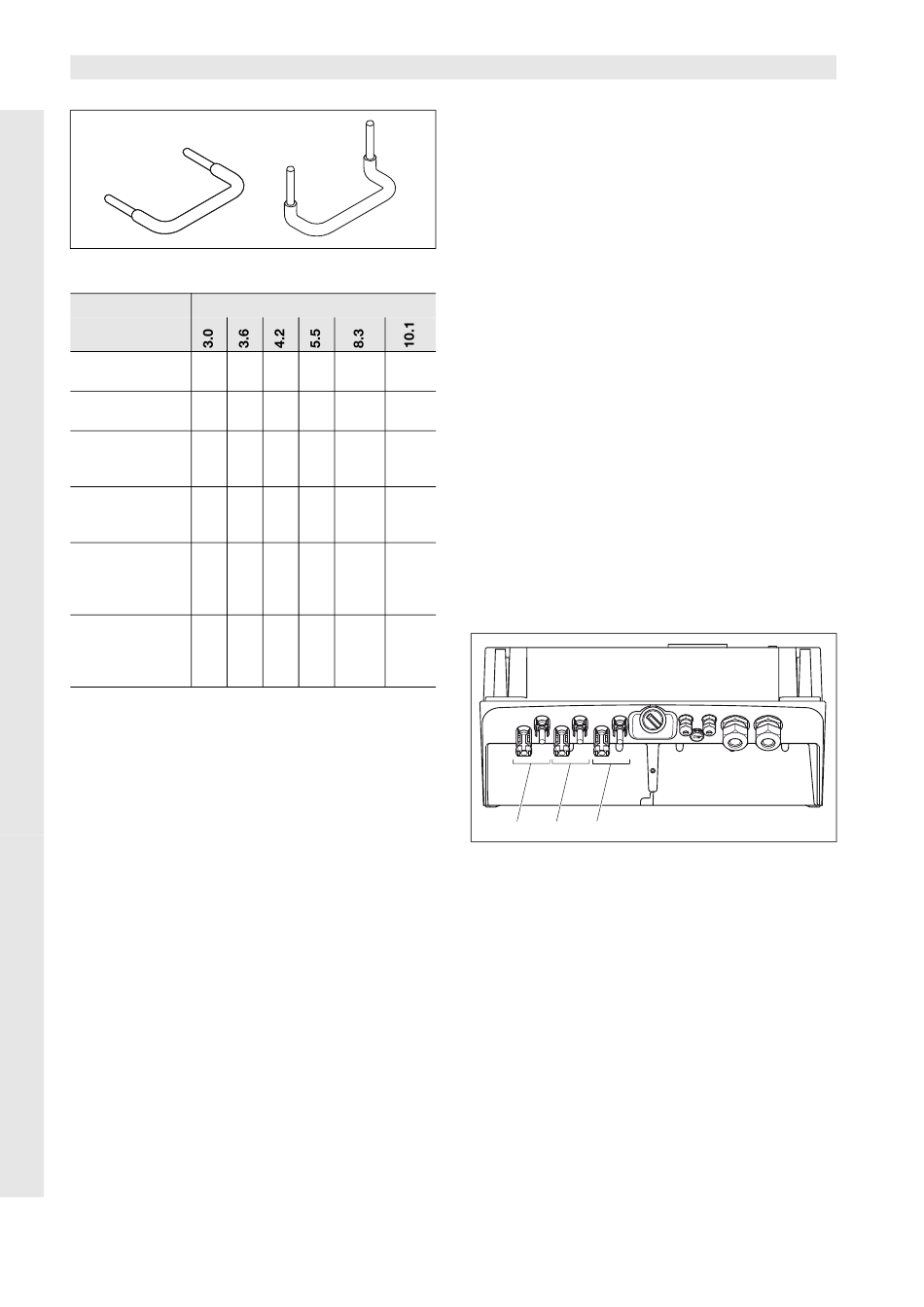

Afbeelding 12: DC-bruggen
Aantal DC-
1
2
ingangen
Nominale DC-
8 A
8 A
stroom per ingang
Max. DC-
9 A
9 A
ingangsstroom per
ingang
Parallelschakeling
nee
ja
ingang 1+2
mogelijk?
Nominale DC-
—
12 A 12 A
stroom bij
parallelschakeling
ingang 1+2
Max. DC-
—
13 A 13 A
ingangsstroom bij
parallelschakeling
ingang 1+2
Tabel 2: Ingangen parallel schakelen
5.4.1
DC-zijde aansluiten bij toestellen
met geïntegreerde
DC-lastscheidingsschakelaar
Deze paragraaf is uitsluitend van toepassing op de
PIKO-omvormer met geïntegreerde DC-lastschei-
dingsschakelaar. Om een toestel zonder geïntegreerde
DC-lastscheidingsschakelaar aan te sluiten, zie hoofd-
stuk 5.4.2.
De omvormer is in leveringstoestand met steekverbin-
ders van de firma Multi-Contact (type MC4) of Lumberg
(type LC4) uitgerust.
Neem bij de montage absoluut de actuele gegevens
van de fabrikant van de steekverbinders in acht,
zoals bijv. bij het benodigde speciale gereedschap, toe-
gestane aanhaalmomenten etc.
Informatie krijgt u bijvoorbeeld op het internet op
www.multi-contact.com of www.lumberg.com
14
PIKO
2
3
2
3
8 A
8 A
11,5 A 11,5 A
9 A
9 A
12,5 A 12,5 A
ja
nee
ja
ja
—
20 A
23 A
—
25 A
25 A
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
Stekkers op DC-leidingen monteren
• Controleren of de DC-lastscheidingsschakelaar op
O (OFF) staat. Enkel bij deze stand mogen de steek-
verbinders ingestoken of uitgetrokken worden.
• Eventueel aanwezige aardlekken en kortsluitingen in
de strings verwijderen.
• Isoleer de DC-leidingen met 6 - 7,5 mm. Let erop
dat de afzonderlijke draden niet worden afgesne-
den.
• Krimp de DC-leidingen zoals wordt geadviseerd
door de fabrikant van de steekverbinders.
• Leid de gekrimpte contacten van achteren in de
stekker- resp. busisolatie totdat ze vastzitten.
Let erop dat u de bij de steekverbinderkoppelingen
passende tegenstukken gebruikt aan de omvormer.
Let op de juiste polariteit van de leidingen.
• Trek licht aan de leiding om te controleren of het
metalen deel vastzit.
• Controleer de montage volgens de aanwijzingen
van de fabrikant van de steekverbinders.
• Leidingschroefverbinding handvast draaien. Het
aanhaalmoment moet zijn afgestemd op de DC-
leiding. Typische waarden liggen tussen 2,5 Nm tot
3 Nm.
DC-leidingen in omvormer steken
1
2
3
Afbeelding 13: DC-ingangen (het aantal ingangen dat
gebruikt kan worden is afhankelijk van het model)
1
Steekverbinderkoppelingen DC-ingang 1
2
Steekverbinderkoppelingen DC-ingang 2
3
Steekverbinderkoppelingen DC-ingang 3
• Controleer of de omvormer spanningsvrij is.
• Zet de DC-lastscheidingsschakelaar op OFF.
