FLUXUS F60x
6.1
Transmitter
6.1.1
Opbouw van de transmitter

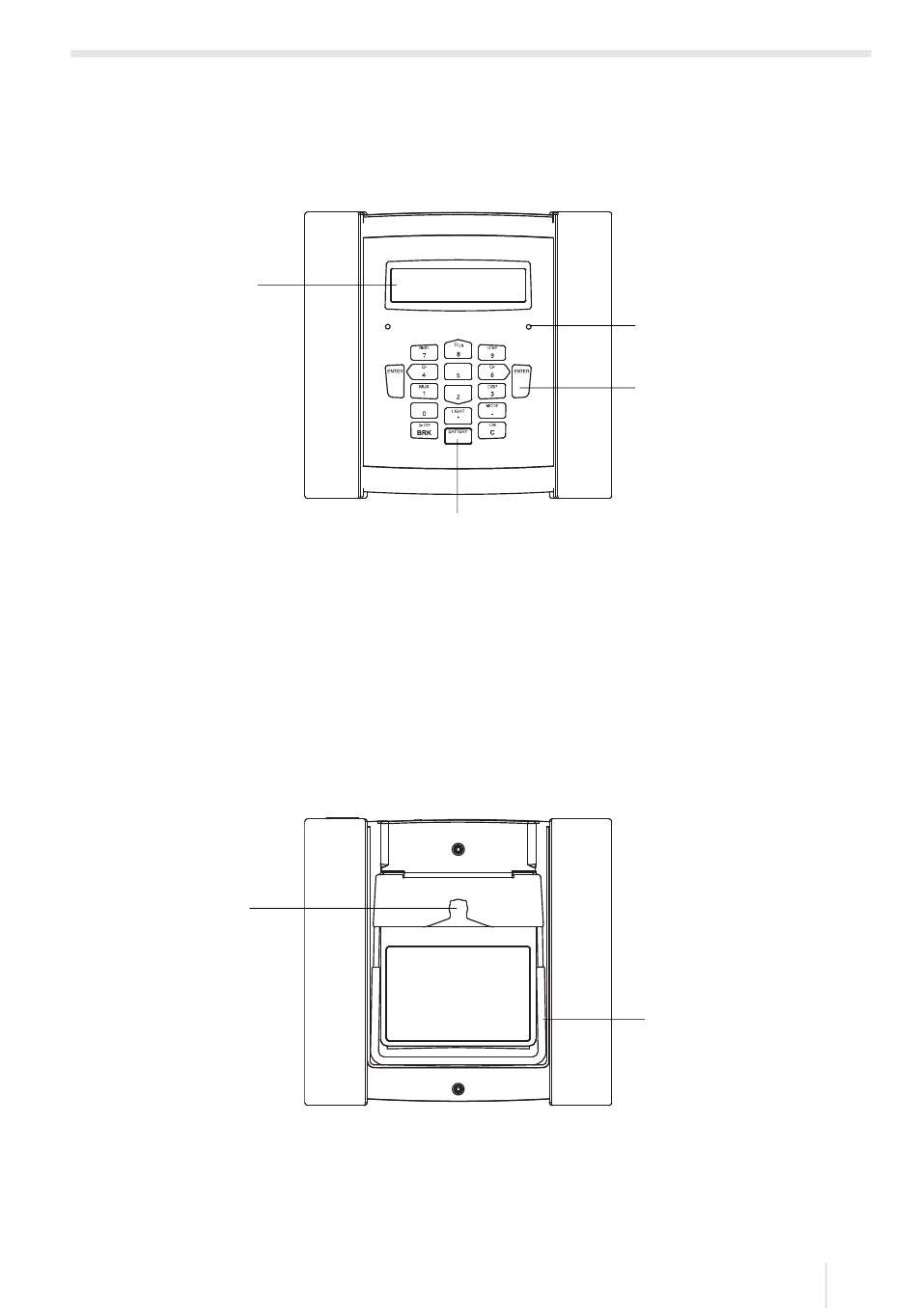

Afb. 6.1:
Bedieningsveld van de transmitter
1 – weergave, 2 × 16 tekens (met achtergrondverlichting)
2 – statusweergave "SIGNAL"
3 – toetsenbord
4 – statusweergave "BATTERY"
Op de achterkant van de transmitter is een draagbeugel gemonteerd, zie Afb. 6.2. De
draagbeugel doet tevens dienst als standbeugel. De opening in het bevestigingsplaatje is
bedoeld om de transmitter aan de buis te bevestigen, zie paragraaf 6.1.2.3.
Afb. 6.2:
Achterkant van de transmitter
1
1 – opening aan de bevestigingsplaatje voor rustknop
2 – draagbeugel/standbeugel
UMFLUXUS_F60xV5-3NL, 2020-05-29
1
4
6 Montage
6.1 Transmitter
2
3
2
33
