7 Aansluiting
7.1 FLUXUS *601
7
Aansluiting
7.1
FLUXUS *601
7.1.1
Sensoren
Wij raden u aan de kabels vóór het aansluiten van de sensoren van het meetpunt naar
de transmitter te leggen om het aansluitpunt niet te belasten.
De aansluitingen bevinden zich aan de bovenkant van de transmitter, zie Afb. 7.1.
• Klap de stekkerbusafdekking omhoog, zie Afb. 7.2.
• Steek de connector van de sensorkabel in de stekkerbus van de transmitter. De rode
stip (a) op de connector moet overeenstemmen met de rode markering (b) op de stek-
kerbus.

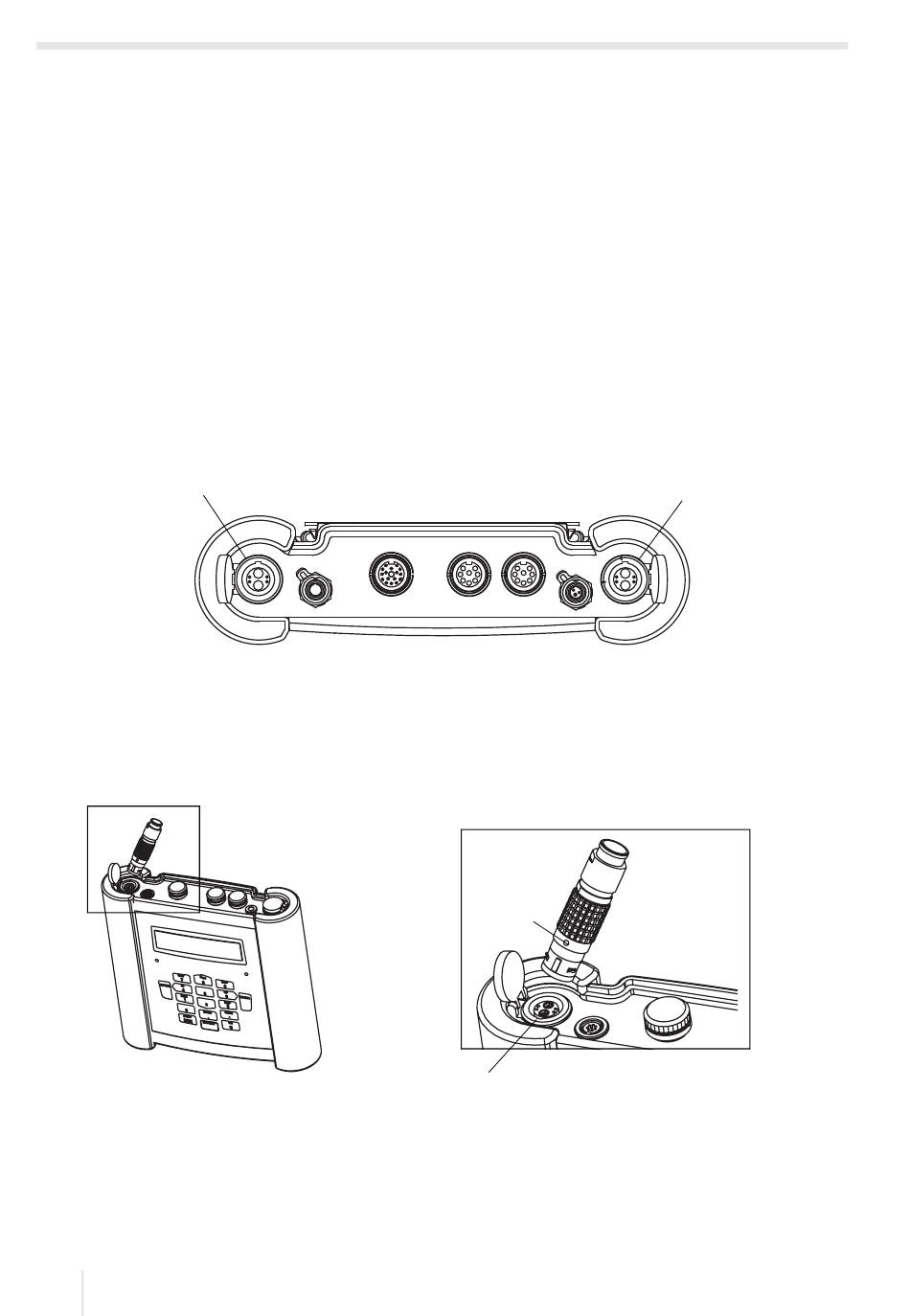

Afb. 7.1:
Aansluitingen van de transmitter
1
1 – sensoren van het meetkanaal A
2 – sensoren van het meetkanaal B
Afb. 7.2:
De sensoren aansluiten
50
CH A
COMM
Output
T2/T4
T1/T3
CH B
DC-IN
12 V
Input
(a)
(b)
2020-05-29, UMFLUXUS_F60xV5-3NL
FLUXUS F60x
