FLUXUS F60x

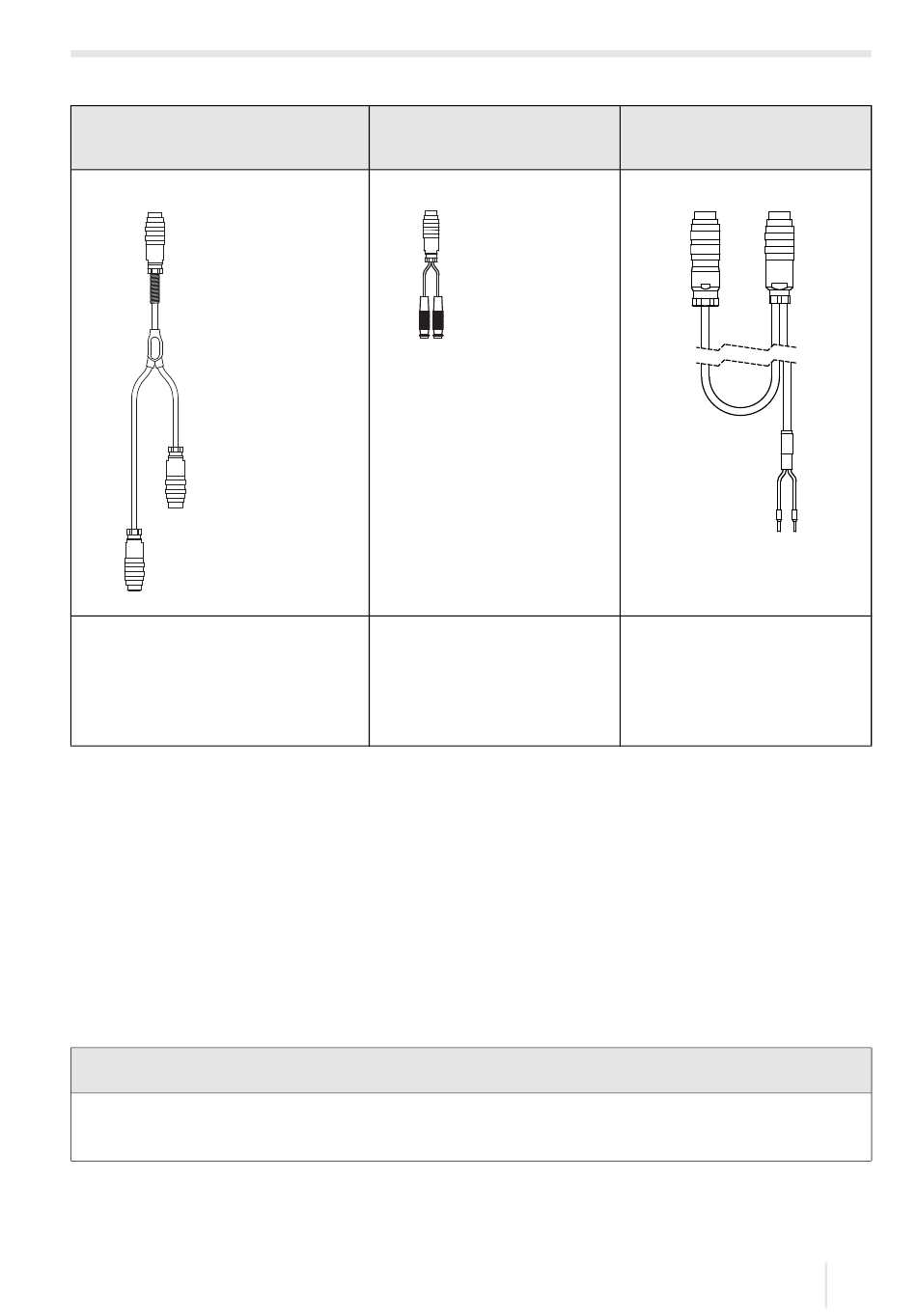

Tab. 7.2:
Overzicht van de adapters
ingangsadapter
• bij gebruikmaking van T1 en T3
• bij gebruikmaking van T2 en T4
• bij gebruikmaking van T3
• bij gebruikmaking van T4
7.1.4.2
Temperatuuringang
Op de ingangen van de transmitter kunnen de temperatuursensoren Pt100/Pt1000
(4-draads techniek) worden aangesloten (optie), zie Afb. 7.5.
Voor het toewijzen en het activeren van de temperatuuringangen zie hoofdstuk 14.
Als de transmitter 1 of 2 temperatuuringangen heeft, dan moeten de temperatuursensoren
op de stekkerbus T1/T3 en T2/T4 worden aangesloten, zie Afb. 7.6.
Als de transmitter 3 of 4 temperatuuringangen heeft, dan moeten de temperatuursenso-
ren met behulp van ingangsadapters op de stekkerbus T1/T3 en T2/T4 worden aange-
sloten, zie Afb. 7.7.
Opmerking!
De ingangsadapters moeten niet aangesloten worden als alleen de ingangen T1 of
T2 gebruikt worden, zie Afb. 7.6.
UMFLUXUS_F60xV5-3NL, 2020-05-29
adapter voor spannings-
en stroomingangen
+ -
• voor een stroomingang
• voor een spanningsin-
gang
7 Aansluiting
7.1 FLUXUS *601
adapter voor de actieve
stroomingang
passieve stroomafnemer
• voor de spanningsvoor-
ziening via een actieve
stroomuitgang
59
